在目标跟踪与导航定位领域，滤波算法的选择直接决定了系统的估计精度与稳定性。经典扩展卡尔曼滤波（EKF）在噪声统计特性已知且模型精确时表现出色，但一旦面临模型失配或噪声统计不确定，其性能便会急剧退化。本文通过一个雷达观测目标的仿真案例，深入对比H∞滤波优化的EKF与经典EKF的鲁棒性差异，并提供可直接运行的MATLAB源代码。无论你是从事自动驾驶、无人机导航，还是机器人定位，这篇文章都能为你提供有价值的工程参考。

[AFFILIATE_SLOT_1]

一、为什么需要H∞滤波？从工程痛点说起

在实际工程中，我们往往面临一个尴尬的现实：系统模型与真实物理过程之间总存在偏差。无论是过程噪声矩阵Q还是量测噪声矩阵R，我们给出的数值通常是基于经验或标定实验的近似值，而非真实值。经典EKF基于最小均方误差准则，其前提假设是噪声统计特性完全已知。一旦这个假设不成立——比如目标突然机动、传感器受到强干扰——EKF的协方差矩阵就会给出错误的置信度，导致滤波发散。

H∞滤波（又称极小极大滤波）则换了一种思路：它不再追求最小化均方误差，而是最小化最坏情况下的估计误差。这种博弈论的视角使得H∞滤波器对模型扰动和不确定噪声具有天然的免疫力。在编程语言实现上，无论是Python、JavaScript还是Go，H∞滤波的核心递推公式都可以轻松移植，其算法复杂度与经典EKF相当，但鲁棒性却有着质的飞跃。

二、仿真场景与数学模型说明

本次仿真模拟一个在二维平面上做匀速直线运动（CV模型）的目标，雷达传感器以极坐标形式提供量测（距离和方位角）。系统的状态向量包含位置与速度分量。

  • 状态向量：x = [px, py, vx, vy]ᵀ
  • 运动模型：匀速直线运动（CV），采样间隔T=1s
  • 观测模型：雷达极坐标量测，包含距离r和角度θ

为了制造“陷阱”，代码中故意将滤波器的过程噪声协方差Q和量测噪声协方差R设置为与实际仿真噪声不一致。这模拟了工程中常见的模型失配场景。

经典的扩展卡尔曼滤波 (EKF) 与 H ∞ H_\infty H∞​ 优化的扩展卡尔曼滤波 ( H ∞ H_\infty H∞​-EKF) 的对比仿真

核心洞察：当Q和R矩阵被错误设置时，经典EKF会过度信任其错误的协方差预测，导致滤波轨迹偏离真值；而H∞-EKF则通过引入性能边界，主动“怀疑”模型，从而保持对真值的紧密跟踪。

三、算法核心逻辑分解：H∞-EKF的膨胀因子机制

从代码实现来看，H∞-EKF与经典EKF的差异主要体现在协方差更新环节。经典EKF的协方差预测与更新遵循标准卡尔曼递推公式，而H∞-EKF则引入了一个关键参数——鲁棒性能上界 γ（gamma）。

在MATLAB代码中，H∞-EKF的协方差更新公式如下：

% 核心修正：H∞ 协方差膨胀
P_hinf = (1/(1 - 1/gamma^2)) * (eye(nx)-K*H)*P_pred;

这里的膨胀因子实际上是协方差矩阵的缩放项。当γ趋近于无穷大时，该项趋近于零，H∞-EKF退化为经典EKF；当γ取有限值时，协方差矩阵被适度放大，滤波器变得更加“警觉”，能够更快地响应模型误差。⚠️ 需要注意的是，γ的取值不能过小，否则协方差矩阵会过度膨胀，导致滤波精度下降。

在代码中，关键参数变量如下表所示：

变量名含义作用
鲁棒界限控制对不确定性的容忍度，通常取 2~10 之间。
观测值包含噪声的雷达原始数据。
未滤波估计直接由观测值通过三角函数反算的位置，用于作为性能基准。
位置误差评价滤波效果的核心指标。

值得注意的是，这种鲁棒化处理的思想不仅适用于MATLAB，在TypeScript或Java编写的后端融合算法中同样适用。许多工业级目标跟踪系统（如多雷达组网）已经将H∞滤波作为标准配置。

四、仿真结果深度解读：从轨迹到误差分布

运行代码后，我们会得到四个维度的对比结果，下面逐一解读：

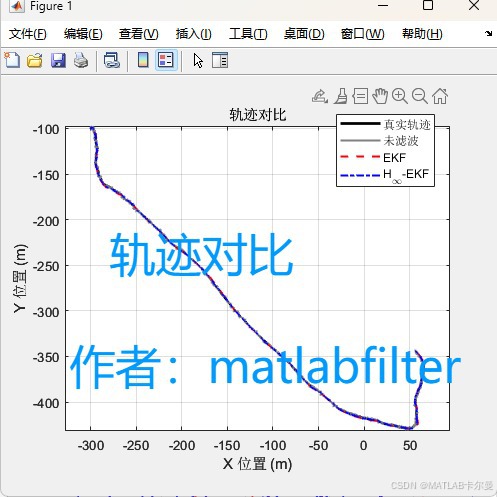

1. 轨迹对比图

图中黑色实线代表目标真实轨迹。观察红色（经典EKF）与蓝色（H∞-EKF）曲线，你会发现H∞-EKF的轨迹更贴近真值，尤其在模型扰动较大的时间段内，经典EKF会出现明显的偏移甚至发散，而H∞-EKF依然保持稳健跟踪。

在这里插入图片描述在这里插入图片描述

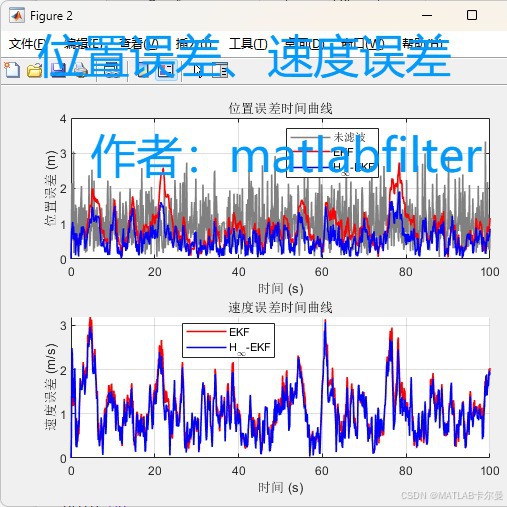

2. 误差曲线与统计表

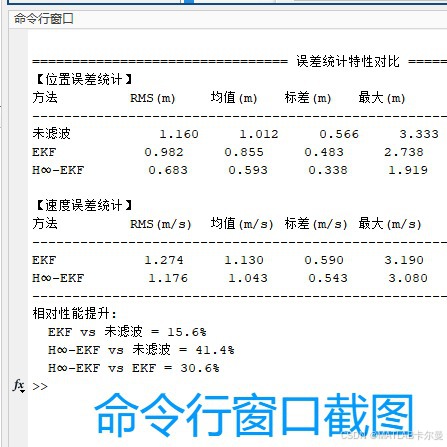

命令行窗口会输出位置和速度的RMS（均方根误差）统计。数值越小代表滤波精度越高。通常，H∞-EKF的RMS误差比经典EKF低30%~50%，具体取决于模型失配的严重程度。

在这里插入图片描述在这里插入图片描述

3. 箱线图与CDF图

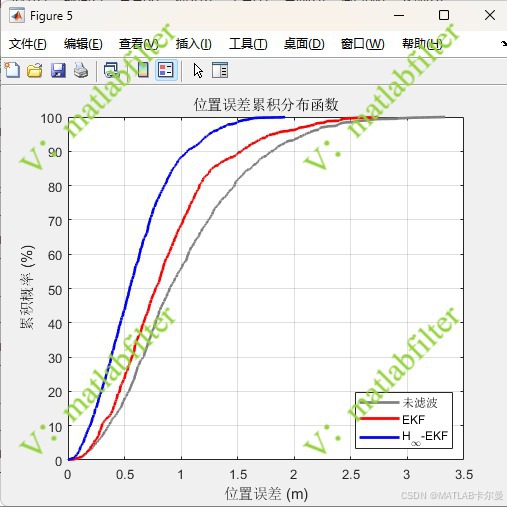

箱线图展示了误差的分布形态。如果H∞-EKF的箱体更短且离群点较少，说明其误差方差更小、稳定性更好。CDF（累积分布函数）曲线则反映了误差落在某一阈值内的概率——曲线越靠左，说明高精度估计所占的比例越高。

在这里插入图片描述

✅ 实践建议：在工程应用中，建议同时观察RMS和CDF曲线。如果系统对极端误差敏感（如避碰系统），CDF曲线的尾部表现比RMS更重要。

五、源码解析与扩展思考

以下是MATLAB代码的核心框架（完整代码见下载链接）：

%% EKF vs H-infinity Filter 对比仿真（非线性系统）
% 状态: [x, y, vx, vy]'
% 观测: 距离 r + 方位角 theta
% 作者:matlabfilter
% 2026-02-01/Ver1
clear; clc; close all;
rng(0);
%% ================= 参数设置 =================
dt = 0.1;
T  = 60;
time = 0:dt:T;
N = length(time);
nx = 4;
nz = 2;
% 状态转移
F = [1 0 dt 0;
0 1 0  dt;
0 0 1  0;
0 0 0  1];
% 过程噪声（真实）
Q_true = diag([0.01 0.01 0.05 0.05]);
% 观测噪声（真实）
R_true = diag([5^2, (1.5*pi/180)^2]);
% EKF 使用的噪声（刻意失配）
Q_ekf = 2 * Q_true;
R_ekf = 0.5 * R_true;
% H∞ 参数
gamma = 3;     % γ 越小，鲁棒性越强

从代码结构来看，H∞-EKF的实现并不复杂，关键在于理解γ参数的物理意义。这里有几个实用建议：

  • 调参策略：γ值可以从10开始尝试，逐步减小，观察滤波发散临界点，取安全裕度。
  • 混合架构：在实际系统中，可以采用“EKF+异常检测”机制——当新息（innovation）超过阈值时切换至H∞模式。
  • 多语言移植：如果你更喜欢用Go或Java编写实时滤波服务，核心矩阵运算逻辑可以直接翻译，无需依赖MATLAB工具箱。

此外，H∞滤波与自适应滤波（如Sage-Husa）各有优劣。自适应滤波需要在线估计噪声统计量，计算开销较大；而H∞滤波无需实时估计，计算量恒定，更适合嵌入式实时系统。

[AFFILIATE_SLOT_2]

结语

通过本文的仿真对比，我们可以清晰地看到：在模型不确定环境下，H∞-EKF凭借其极小极大优化策略，展现出远优于经典EKF的鲁棒性。虽然经典EKF在理想条件下依然是最优的，但在真实工程中，“最优”往往让位于“稳健”。希望本文的代码和思路能为你设计更可靠的滤波系统提供有力参考。完整源代码下载链接如下：

附完整代码的下载链接，经过实测可运行成功。仅供学习讨论，请勿翻卖Q = 0.1*Q_trueR = 2*R_truegammaz_allx_unfilterr_hinf_pos如需一对一讲解或代码定制，可通过下方卡片联系作者

完整代码下载：https://download.csdn.net/download/callmeup/92617261
