在工业自动化领域，Modbus协议凭借其简洁、开放和可靠的特点，成为现场总线的中流砥柱。然而，关于“Modbus通信是半双工还是全双工”的争论，常让开发者陷入困惑——有人坚持Modbus天生半双工，有人在以太网场景中体验过全双工Modbus TCP。真相在于：Modbus协议本身不绑定双工模式，其通信方式由物理层或传输层载体决定。本文将从协议本质、变体差异、底层原理和工业实践四个维度，彻底厘清Modbus双工模式的核心逻辑，助力开发者规避认知误区，构建稳定高效的工业通信系统。

一、核心认知：协议与物理层的“分工协作”

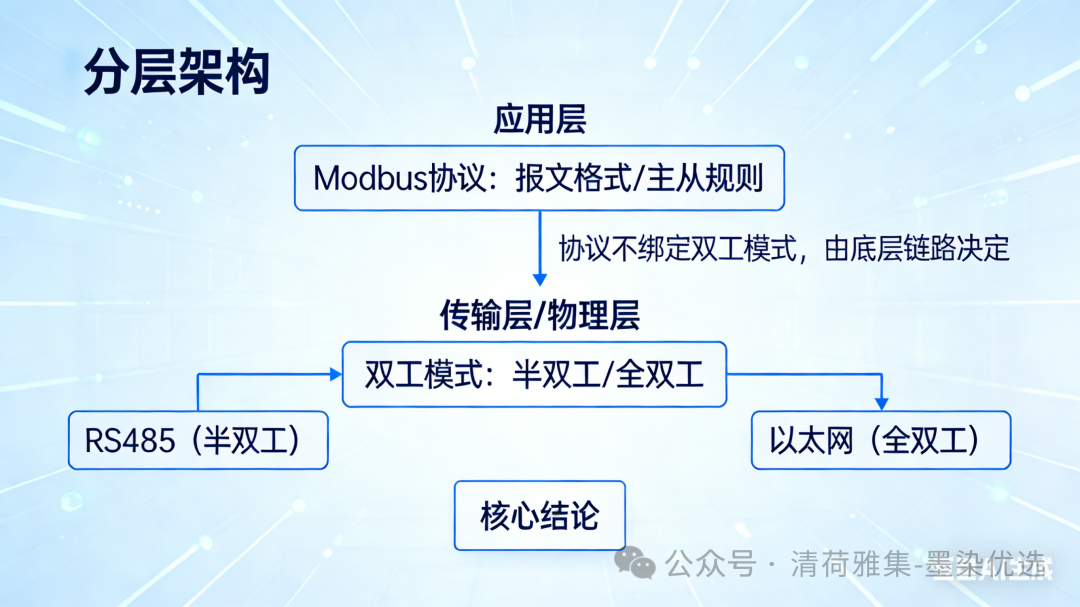

要理解Modbus的双工模式，首先需明确一个关键边界：Modbus是一套应用层协议规范，定义的是报文格式、主从交互规则、寄存器映射等逻辑层面的内容；而半双工或全双工是物理层或传输层特性，定义的是数据收发的链路能力（同一时间能否双向传输）。

二者的关系如同“交通规则”与“道路类型”：Modbus规定了“车辆（数据）如何行驶、避让、交互”，而双工模式则决定了“道路是单向单车道、双向单车道还是双向多车道”。因此，脱离物理层载体讨论Modbus的双工模式，本质上是混淆了协议分层的职责。核心结论：Modbus协议本身不强制半双工或全双工，双工模式由其承载的物理层或传输层链路决定。

二、主要变体双工模式对比

Modbus协议经过数十年演进，形成了多个适配不同场景的变体，各变体的双工模式因底层链路不同而存在显著差异。以下是工业场景中最常见的四大变体分析：

Modbus变体

承载链路

默认双工模式

核心特性

工业应用占比

Modbus RTU

RS485（主流）、RS232（小众）

半双工（唯一工业标准）

差分总线传输，抗干扰强，支持多节点（1主247从），需控制收发方向

≈70%（现场层核心）

Modbus ASCII

RS485、RS232

半双工

报文采用ASCII编码，可读性强但效率低，多用于早期低速设备

≈5%（逐步淘汰）

Modbus TCP

以太网（TCP/IP）

全双工

基于TCP端口502通信，链路独立收发，适配局域网/广域网，无需方向控制

≈20%（上位机、网关互联）

Modbus RTU over TCP

以太网（TCP/IP）

全双工

将RTU报文封装为TCP数据帧，保留RTU格式优势，链路层面全双工

≈5%（网关兼容场景）

从数据可见，Modbus RTU（RS485）的半双工模式是工业现场的绝对主流，而Modbus TCP的全双工则多用于中高层网络互联，二者共同构成了Modbus的通信生态。开发者用Java或TypeScript编写Modbus TCP库时，无需担心链路方向控制；而用C++或Python开发RTU驱动，则必须处理收发切换逻辑。

三、深度解析：半双工与全双工的底层原理

3.1 Modbus RTU（RS485）：为何半双工是唯一选择？

Modbus RTU与RS485的绑定，是半双工成为主流的核心原因。RS485作为差分总线，其物理特性与Modbus主从模型的适配性，决定了半双工的必然性：

  • RS485物理层限制：RS485采用A、B两根差分信号线构成总线，所有设备共享同一链路。由于总线的电气特性，同一时刻只能有一个设备发送数据（高电平驱动），其他设备必须处于接收状态（高阻态），否则会导致信号碰撞、数据错乱——这正是半双工的典型特征。
  • 主从模型的天然适配：Modbus是“一问一答”的主从协议，主站发起请求后，总线进入空闲状态，从站再响应数据，完成一次交互后总线再次空闲。这种“轮流占用总线”的机制，与半双工链路完美匹配，无需同时收发能力，反而能最大化总线利用率。
  • 工业成本与兼容性考量：理论上可通过“双RS485总线”（一发一收）实现全双工，但会导致布线成本翻倍（4根线vs2根线），且工业设备、芯片极少支持这种非标准方案，缺乏生态支撑。因此，工业场景中100%的Modbus RTU设备均按半双工设计。

半双工Modbus RTU的关键技术点是收发方向切换：通过控制RS485芯片的DE（发送使能）和RE（接收使能）引脚，实现“发送时激活、接收时关闭”的切换。通常通过MCU的GPIO或串口RTS引脚联动控制，切换延迟需控制在微秒级，避免报文截断。

3.2 Modbus TCP（以太网）：全双工的底层支撑

Modbus TCP基于以太网和TCP/IP协议栈，其全双工能力源于底层链路的特性：

  • 以太网的全双工硬件设计：以太网（RJ45接口）采用四对双绞线，其中两对分别用于发送和接收，形成独立的双向通道，支持同一时刻双向传输数据，物理层天然具备全双工能力。
  • TCP协议的全双工特性：TCP是面向连接的全双工字节流协议，建立连接后，客户端（主站）和服务器（从站）可同时向对方发送数据，链路双向独立无干扰。Modbus TCP仅在TCP连接上传输Modbus报文，完全继承了TCP的全双工能力。
  • 应用层的主从逻辑保留：需注意的是，Modbus TCP虽链路是全双工，但应用层仍遵循“一问一答”的主从规则——这是协议规范决定的，而非链路能力限制。即使链路支持同时收发，从站也不会主动发送数据，仅在收到主站请求后响应。

四、工业实践：双工模式对应的开发要点

4.1 半双工Modbus RTU开发核心要点

针对RS485承载的半双工Modbus RTU，开发时需重点解决收发切换、冲突避免、超时处理三大问题：

  1. 收发方向精准控制：在发送报文前，置位DE/RE引脚使芯片进入发送状态，报文发送完成后，延迟1~10ms（确保总线信号稳定）再复位引脚切换为接收状态，等待从站响应。示例代码（STM32+HAL库）如下：
// 发送前切换为发送状态
  1. 总线冲突规避：严格遵循“单主多从”原则，同一总线仅保留一个主站，从站被动响应，禁止多主站同时发起请求。若需多主场景，需通过硬件互锁（GPIO信号线）或时间片轮询（主站协商占用总线时段）实现，非标准方案需谨慎使用。
  2. 超时与重试机制：主站发送请求后，需设置合理的响应超时时间（通常100~500ms），超时后重试2~3次，仍无响应则标记从站离线，避免占用总线资源。

4.2 全双工Modbus TCP开发核心要点

Modbus TCP的全双工链路降低了开发复杂度，重点关注连接管理与报文解析：

  1. TCP连接管理：主站作为客户端发起TCP连接（目标端口502），连接建立后保持长连接，避免频繁握手。需处理连接断开、重连逻辑，确保通信稳定性。
  2. 无需方向控制：因链路全双工，无需处理收发切换，直接通过socket收发数据即可，从站可同时接收主站请求并准备响应数据（但仍需按“一问一答”顺序发送）。
  3. 报文帧处理：Modbus TCP报文在RTU基础上增加了MBAP头（7字节），包含事务标识符、协议标识符、长度等字段，开发时需正确解析MBAP头，提取有效RTU报文。

五、常见误区澄清与选型建议

5.1 四大典型误区

  • ❌ 误区一：“Modbus协议是半双工的”——错误。Modbus协议本身无限制，仅Modbus RTU（RS485）是半双工，Modbus TCP是全双工。
  • ❌ 误区二：“RS485只能半双工”——物理上可通过双总线实现全双工，但工业Modbus生态不支持，无实际应用价值。
  • ❌ 误区三：“全双工比半双工更优越”——需结合场景。现场层RS485半双工成本低、抗干扰强；中高层以太网全双工速率高、无方向控制成本，二者无绝对优劣。
  • ❌ 误区四：“主从模型必须用半双工”——错误。主从是应用层规则，全双工链路（如Modbus TCP）同样可跑主从逻辑，只是无需同时收发。

5.2 双工模式选型建议

  • 现场层设备互联（传感器、PLC、变频器）：优先选择Modbus RTU（RS485）半双工，适配工业环境、成本低、兼容性强，核心关注收发切换与抗干扰设计。
  • 上位机与网关互联（SCADA、云平台）：选择Modbus TCP全双工，速率高、开发简单，支持远程通信，无需关注链路控制。用Python或JavaScript实现Modbus TCP客户端时，可直接使用现成库（如pymodbus、modbus-serial），专注于业务逻辑。
  • 混合场景（现场层转中高层）：通过Modbus网关实现“RTU半双工→TCP全双工”转换，网关作为RTU主站轮询现场设备，同时作为TCP从站响应上位机请求。
[AFFILIATE_SLOT_1]

六、结语：双工模式的本质是场景适配

Modbus通信的双工模式，从来不是“非此即彼”的选择，而是底层链路特性与工业场景需求的精准适配。半双工的Modbus RTU扎根现场层，以低成本、高可靠性支撑着工业自动化的“神经末梢”；全双工的Modbus TCP贯通中高层，实现数据的高速传输与远程互联。

对于开发者而言，突破“Modbus即半双工”的固有认知，理解协议分层与链路特性的关系，才能在不同场景中做出最优设计——无论是RTU的收发切换，还是TCP的连接管理，核心都是让双工模式适配业务需求，而非被技术标签束缚。在工业通信的世界里，没有“最优”的双工模式，只有“最适配”的解决方案。而理解Modbus双工模式的底层逻辑，正是构建稳定、高效工业通信系统的基石。
