你是否想过，现代计算机中数以亿计的晶体管，最初都是从几个简单的三极管开关电路演变而来的？在数字逻辑设计的底层，三极管通过截止和饱和两种状态，完美模拟了二进制中的“0”和“1”。本文将从最基础的非门（反相器）出发，手把手带你用NPN三极管搭建出与门、或门、与非门和或非门，并通过Multisim仿真验证逻辑。无论你是硬件工程师、嵌入式开发者，还是对数字电路底层原理感兴趣的Java、Python、C++程序员，理解这些分立元件逻辑门都能让你对计算机体系结构有更深刻的认识。
核心基础：三极管非门（反相器）
所有复杂逻辑门的基础，都是这个看似简单的非门。它由一只NPN三极管、一个集电极上拉电阻Rc和一个基极限流电阻Rb组成，采用共射极开关电路结构。
- 输入高电平（1）：三极管饱和导通，集电极输出低电平（0），Vce≈0.3V。
- 输入低电平（0）：三极管截止，集电极经Rc上拉为高电平（1），V≈Vcc。
这种输入与输出反向的特性，正是“非”逻辑的物理实现。在数字电路设计中，非门就像JavaScript中的逻辑非运算符（!），将真值取反。理解了这个基础，后续的复合门就水到渠成了。
下图展示了非门的典型电压传输特性曲线和输入输出波形，可以清晰地看到高低电平的翻转点。
总结：三极管依托截止/饱和的开关特性实现数字逻辑门，核心以NPN非门（反相器）为基础，通过三极管串联实现与逻辑、并联实现或逻辑，串/并联后加非门构成实用的与非/或非门，其中与非门为核心通用门，可组合实现所有逻辑。
Multisim仿真分析：从非门到复合门
理论说完了，我们直接进入Multisim仿真环境，用实际电路验证每个逻辑门的真值表。这就像在Python中写单元测试一样，用数据说话。

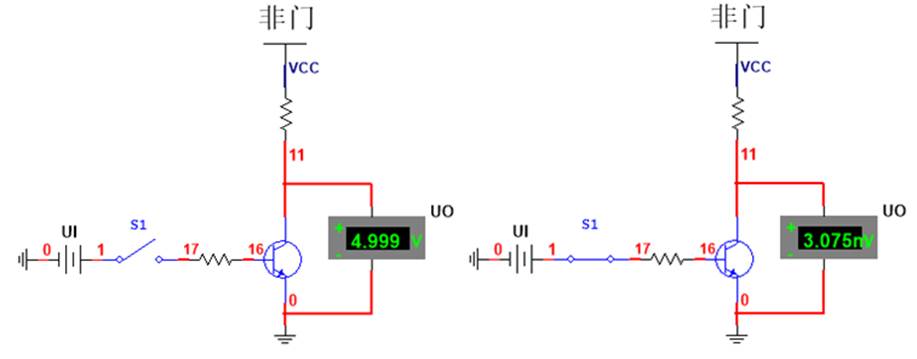

1️⃣ 非门（基础门）——一个NPN
最简单的非门只需一只NPN三极管。当输入为高（1）时，三极管饱和，输出被拉低；输入为低（0）时，三极管截止，输出被上拉电阻拉高。这是所有数字逻辑的起点。
以下是非门的真值表，注意我们采用正逻辑定义：1表示高电平，0表示低电平。
真值表 | UI | UO |
0 | 1 | |
1 | 0 |
在实际调试中，可以用万用表测量集电极电压，或者用示波器观察波形。这个电路在C++嵌入式开发中经常作为GPIO驱动的基础模型使用。
2️⃣ 与非门——两个NPN
将两个NPN三极管的集电极与发射极串联，就构成了与非门。核心原理是利用串联回路“一断即断、全通才通”的特性：
- 只有当两个输入都是高电平（1）时，两个三极管都饱和，回路导通，输出为低（0）。
- 只要有一个输入为低（0），对应三极管截止，回路断开，输出被上拉为高（1）。
这正好对应与非门的逻辑：全1出0，有0出1。在TypeScript的类型系统中，这类似于联合类型的交集运算。
真值表 | UI1 | UI2 |
⚙️ 与门与或门的构建：串联与并联的艺术
有了与非门和或非门，我们只需再加一级非门（反相器）就能得到与门和或门。这就像在Java中通过组合多个简单函数实现复杂逻辑一样优雅。
3️⃣ 与门——三个NPN（2输入 + 1反相）
核心电路结构：3个NPN管，核心为2输入与非门 + 1反相器。
第一步：Q1和Q2串联构成与非门（全0出1，有1出0）。
第二步：Q3作为反相器，将与非门的输出取反，最终实现正逻辑与门：全1出1，有0出0。
这种设计思路在硬件描述语言（如Verilog）中非常常见：先构建基本门，再组合成复杂模块。对于学习Python的读者来说，这就像用lambda函数组合成高阶函数。
4️⃣ 或非门——两个NPN
将两个NPN三极管并联，就构成了或非门。利用并联“一通即通”的特性：
- 只要有一个输入为高（1），对应三极管饱和，输出被拉低为低（0）。
- 只有两个输入都是低（0）时，所有三极管截止，输出被上拉为高（1）。
逻辑功能：全0出1，有1出0。在JavaScript中，这相当于对两个布尔值取或后再取非。
5️⃣ 或门——三个NPN（2输入 + 1反相）
核心电路结构：3个NPN管，核心为2输入或非门 + 1反相器。
第一步：Q1和Q2并联构成或非门（全0出1，有1出0）。
第二步：Q3反相，将或非门输出取反，最终实现正逻辑或门：有1出1，全0出0。
这种模块化构建方式，与C++中通过模板元编程组合类型运算的思路如出一辙。每个门都是一个独立的“函数”，组合后实现更复杂的逻辑。
[AFFILIATE_SLOT_1]实践建议与设计延伸
在实际搭建分立元件逻辑门时，有几点需要注意：
- 电阻取值：基极电阻Rb一般取1kΩ~10kΩ，集电极电阻Rc取1kΩ~4.7kΩ，确保三极管可靠饱和与截止。
- 扇出能力：一个门的输出最多能驱动几个后续门？这取决于三极管的电流放大倍数和负载电阻。
- 噪声容限：分立元件门的抗干扰能力较弱，建议在电源端加去耦电容。
如果你熟悉Java的并发编程，会发现三极管的开关延迟和竞争条件与多线程中的竞态问题有异曲同工之处。而TypeScript开发者则可以把这些逻辑门看作类型系统中的联合类型与交叉类型。
对于希望深入学习数字电路的读者，推荐进一步研究：
- TTL（晶体管-晶体管逻辑）和CMOS（互补金属氧化物半导体）逻辑门的区别
- 如何用这些基础门构建加法器、触发器、寄存器
- 在FPGA上用Verilog/VHDL实现这些逻辑单元
总结
通过本文的Multisim仿真和原理分析，我们验证了：两个NPN串联实现与非门，再加反相构成与门；两个NPN并联实现或非门，再加反相构成或门。所有逻辑门都以非门（反相器）为基石，通过三极管的截止/饱和开关特性实现。这种分立的晶体管逻辑门不仅是早期数字电路的基础，更是理解现代计算机体系结构的最佳起点。无论你使用Python、C++还是JavaScript进行开发，掌握底层逻辑都能让你在系统设计中更加游刃有余。
---
