在实时渲染的世界里，一个无效的数值足以毁掉精心构建的视觉盛宴。Unity URP Shader Graph中的Is NaN节点，正是守护着色器计算稳定性的关键哨兵。它专为检测“非数字”（NaN）而生，能有效预防因除零、溢出等数学异常导致的渲染崩溃或视觉瑕疵。本文将深入解析其工作原理，探讨性能考量，并展示在游戏开发与图形编程中的实战应用场景，帮助你构建更健壮、高效的渲染管线。
NaN的本质与着色器中的隐患
NaN并非一个随机的错误值，而是IEEE 754浮点数标准明确定义的特殊状态，用于表示“未定义”或“不可表示”的数学运算结果。在GPU并行计算的密集数学环境中，NaN的出现频率远超你的想象：
- 除零操作：特别是0.0 / 0.0。
- 无效运算：如负数的平方根、无穷大减无穷大。
- 数据溢出：超出浮点数表示范围的极端计算。
若不加以处理，这些NaN值会在渲染管线中像病毒一样传播，导致像素颜色异常、光照模型失效，甚至引发驱动级错误。这与我们在JavaScript中使用isNaN()函数检查用户输入，或在C++科学计算中验证数据有效性的逻辑一脉相承，但GPU环境对性能与并行性有更苛刻的要求。Is NaN节点便是为此而生的GPU原生解决方案。
节点核心：接口设计与布尔逻辑

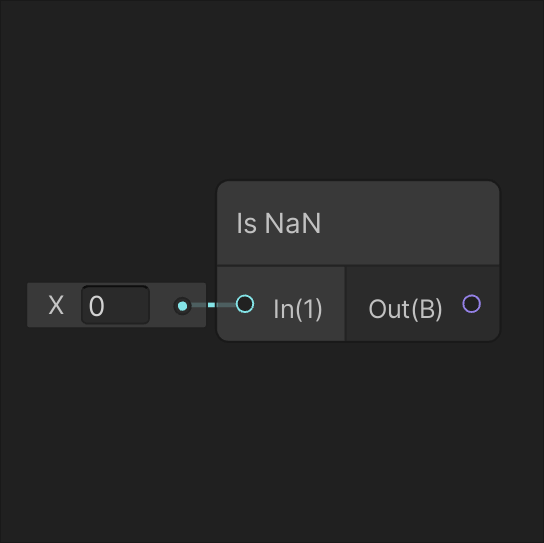

Is NaN节点的设计遵循Shader Graph的简洁哲学，仅包含一个输入端口和一个输出端口，但其背后的逻辑却非常强大。
输入端口 (In)：接受一个浮点数（Float）或浮点向量（如float2, float3, float4）。当输入为向量时，节点会并行检测每个分量。这种设计兼顾了灵活性与性能，允许开发者一次性检查多个相关数据。
输出端口 (Out)：返回一个布尔值（Boolean）。其判定规则非常直接：只要输入值（或向量的任意分量）是NaN，就返回True；否则返回False。这个布尔输出是驱动条件渲染的完美开关，可以无缝连接至Branch、Switch等逻辑节点。
这种“一问一答”的接口，将复杂的底层硬件检测封装成一个简单的工具，让技术美术和开发者无需深入HLSL代码，就能实现专业的数值健壮性检查。[AFFILIATE_SLOT_1]
深入底层：生成的HLSL代码解析
理解Is NaN节点编译后生成的HLSL代码，是掌握其精髓的关键。这不仅能加深理解，也便于在需要时进行自定义优化或跨平台调试。
对于标量浮点数输入，其核心检测逻辑通常生成如下代码：
HLSL
void Unity_IsNan_float(float In, out float Out)
{
Out = (In < 0.0 || In > 0.0 || In == 0.0) ? 0 : 1;
}这段代码揭示了一个巧妙的数学原理：一个有效的浮点数，必定是正数、负数或零三者之一。通过!(x < 0.0 || x > 0.0 || x == 0.0)这个条件，可以精准地捕捉到那些“非正、非负、非零”的非法状态，即NaN。函数返回float类型的1.0或0.0，对应布尔值的True/False。
而对于向量输入（如float3），Shader Graph会生成更优化的版本：
HLSL
void Unity_IsNan_float3(float3 In, out bool Out)
{
Out = any(isnan(In));
}这里使用了HLSL内置函数isnan()和any()。isnan()可能直接映射到GPU的专用指令，效率更高。any()函数则实现了“或”逻辑，确保任一分量异常即触发警报。这种模式与我们在Go语言中检查多个错误，或在Java中验证集合元素有效性的思想类似。
四大实战应用场景
掌握了原理，接下来看看如何在项目中让它大显身手。
1. 数学运算的安全护栏
在复杂的物理模拟或动态光照计算后，立即用Is NaN节点进行校验，防止错误扩散。
HLSL
// 示例：安全除法运算
float safe_divide(float a, float b)
{
float result = a / b;
// 检测除法结果是否为NaN
if (Unity_IsNan_float(result))
{
// 如果出现NaN，返回安全默认值
return 0.0;
}
return result;
}2. PBR材质系统的稳定性保障
粗糙度、金属度等PBR参数若出现NaN，会导致材质彻底“破相”。在关键参数输入处设置检测，可自动回退到安全值。
HLSL
// 确保材质参数的有效性
void validate_material_parameters(float metallic, float roughness)
{
bool is_metallic_nan = Unity_IsNan_float(metallic);
bool is_roughness_nan = Unity_IsNan_float(roughness);
if (is_metallic_nan || is_roughness_nan)
{
// 使用安全默认值
metallic = 0.0;
roughness = 0.5;
}
// 继续正常的材质计算...
}3. 创意效果与动态控制
NaN检测并非仅用于纠错。一些高级效果可以故意利用NaN作为特殊标记，实现动态效果切换。
HLSL
// 基于数值有效性动态切换效果
float dynamic_effect(float control_parameter)
{
if (Unity_IsNan_float(control_parameter))
{
// 参数无效时使用备用效果
return fallback_effect();
}
else
{
// 参数有效时使用主效果
return main_effect(control_parameter);
}
}4. 高效的着色器调试
在开发阶段，将Is NaN节点与自定义颜色输出结合，可以快速在屏幕上定位问题像素区域，极大提升调试效率。
HLSL
// 可视化NaN值的位置
float3 debug_nan_locations(float3 input_color)
{
bool has_nan = Unity_IsNan_float(input_color.r) ||
Unity_IsNan_float(input_color.g) ||
Unity_IsNan_float(input_color.b);
if (has_nan)
{
// 将NaN位置标记为亮红色
return float3(1.0, 0.0, 0.0);
}
return input_color;
}性能优化与最佳实践 ⚠️
虽然单次NaN检测开销很低，但在每像素执行的片段着色器中，不加节制地使用仍会影响性能。以下是关键建议：
- 精准检测，避免滥用：只在最可能出错的复杂计算（如除法、开方、复杂函数）后放置检测点。
- 善用向量化检测：需要检查多个相关标量时，先将它们组合成向量，再进行一次检测，优于多次标量检测。
- 与Branch节点高效组合：这是最常见的模式，仅在检测到NaN时才执行代价更高的“纠错逻辑”或备用计算。
[输入值] -> [Is NaN] -> [Branch节点] -> [不同处理路径]平台差异注意：不同GPU架构（如桌面端与移动端）对分支和特殊值处理的性能敏感度不同。在移动平台，应更严格地控制检测频率。同时，一些老式或特定平台的GPU可能不完全支持IEEE 754标准，需要进行针对性测试。
[AFFILIATE_SLOT_2]进阶技巧与故障排除
当你需要更精细的控制或遇到奇怪问题时，这些技巧会很有帮助。
区分NaN与无穷大（Inf）：Is NaN节点不检测无穷大。有时需要同时排除这两种无效状态。可以结合比较节点：
HLSL
// 检测值是否为NaN或超出有效范围
bool is_value_invalid(float value)
{
bool is_nan = Unity_IsNan_float(value);
bool is_out_of_range = (value < 0.0) || (value > 1.0);
return is_nan || is_out_of_range;
}构建可复用的安全子图：将Is NaN节点与一套安全的默认值逻辑封装成子图（Sub-graph），可以在整个项目中轻松实现“计算-检测-容错”的标准流程，提升开发效率与代码一致性。
常见问题：如果发现检测“不工作”，首先检查输入值是否真的为NaN（例如通过Frame Debugger查看中间缓冲区）。其次，注意某些着色器编译器在最高优化等级下可能会重排或优化掉某些认为无副作用的检查逻辑，此时可适当调整优化设置。
Unity Shader Graph中的Is NaN节点，是将底层图形学知识转化为可视化生产力的典范。它不仅仅是一个错误检测工具，更是构建健壮、可维护、跨平台渲染管线的基石。从防止数学崩溃到实现高级动态效果，其应用贯穿了现代实时图形开发的始终。理解其IEEE 754标准的根源、掌握其性能敏感的使用模式，并善于将其与其他节点（如Branch、比较节点）组合，你将能显著提升着色器的质量与稳定性。记住，最好的渲染效果，始于最可靠的数据基础。✅
