一、Canopen简介
CANopen是基于CAN（Controller Area Network）总线的高层通信协议和设备配置文件标准。它实现了设备间的标准化数据交换，是工业自动化领域最重要的嵌入式网络标准之一。
1、发展史
（1）1990年代：由德国CiA（CAN in Automation）协会主导开发，旨在为基于CAN的工业应用建立统一标准。
（2）1995年：发布核心标准CiA DS-301，定义了通信和服务框架。
（3）后续发展：通过制定大量设备行规，覆盖了从I/O模块到复杂伺服驱动的各类设备，成为欧洲 和全球自动化领域的主流标准之一。
2、主要应用领域
工业自动化：PLC、传感器、执行器、HMI之间的通信。
运动控制：伺服驱动器、多轴协调控制。
特种车辆：工程机械、农业机械的内部控制网络。
医疗设备：医疗装置内部的子系统通信。
轨道交通：列车辅助控制系统。
3、主要优点
标准化与互操作性：统一的设备行规确保了不同厂商设备的无缝集成。
高实时性：基于事件驱动和优先级仲裁，响应速度快，适用于实时控制。
高可靠性：具备完善的错误检测、处理和节点监控机制。
网络灵活性：支持多主、对等通信，易于实现分布式控制结构。
可扩展性：网络节点最多可达127个，满足中小型系统需求。
二、Canopen内容介绍
物理层与拓扑结构和之前的J1939的物理层与拓扑结构一致，因为这两种应用层通讯协议都是CAN总线的物理层和数据链层的，所以其数据帧的基本形式是一致的(CAN总线),主要区别在数据段。
1、CAN数据帧的格式

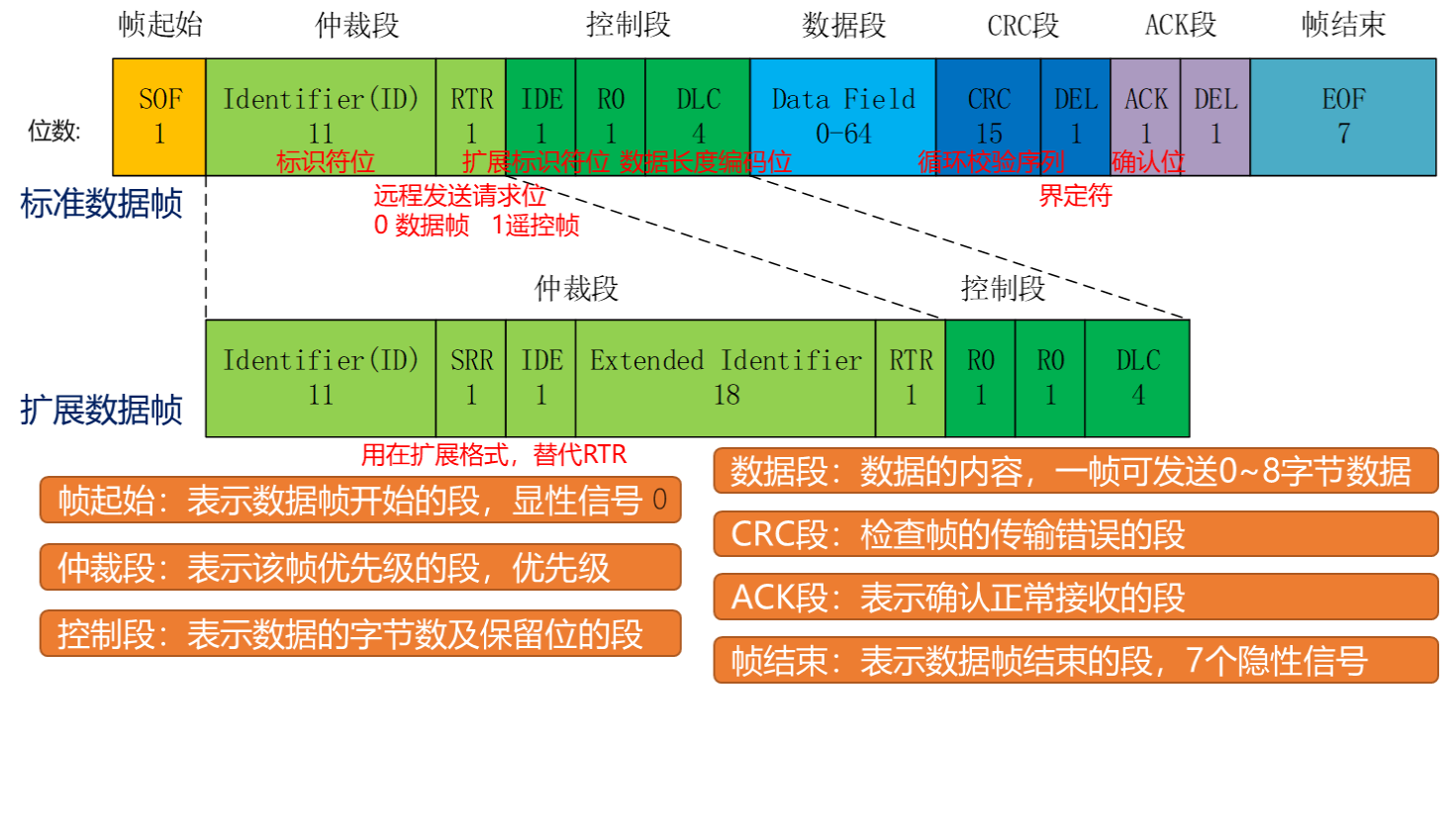

CAN数据帧如下图所示，分为两种，即11位标识符的标准帧与29位标识符（11+18）的扩展帧，有左到右依次是帧起始、仲裁段、控制段、数据段、CRC段、ACK段、帧结束。
最佳实践：
经过多个项目的验证，我总结了几个关键点：1) 做好异常处理 2) 添加详细日志 3) 单元测试覆盖核心逻辑。 这些看似简单，但能避免很多生产环境问题。
| 段名 | 核心功能简介 |
| 帧起始 (SOF) | 一个显性位 (逻辑0)，如同发令枪，标志一帧数据的开始，并通知所有节点进行同步。 |
| 仲裁段 | 包含本帧的标识符 (ID)，ID 值越小，优先级越高。当多个节点同时发送时，优先级高的帧会“赢得”总线使用权，实现非破坏性仲裁。 |
| 控制段 | 主要包含数据长度代码 (DLC)，用 4 个比特指明数据段中包含的字节数 (0-8 个)。 |
| 数据段 | 存放实际要传输的数据内容，长度由控制段的 DLC 指定，最多 8 个字节。 |
| CRC 段 | 包含一个15位的循环冗余校验码，接收节点会进行相同的计算，若结果不匹配，则表明数据传输过程中出错。 |
| ACK 段 | 发送节点在此段发送两个隐性位 (逻辑1)。所有正确接收到数据的节点会在此时间段内反馈一个显性位 (逻辑0) 作为确认。 |
| 帧结束 (EOF) | 由 7 个连续的隐性位 (逻辑1) 组成，标志着本帧数据的终结。 |
2、CANopen数据结构
（1）CANopen数据结构简介
在CANopen 创立之初，即使在 CAN 总线应用最广泛的汽车电子行业，网络中的CAN节点数量和需要通讯的信息都是比较少的。人们使用 CAN 取代 RS485，主要是看重其可以突发发送的实时性优势，而在多节点、长距离应用中，CAN 总线和 RS485 比起来并无优势，比如同样的波特率下，CAN 的通信距离只能达到 RS485 的 0.6-0.8 倍，而多节点通信 CAN无法进行任意的突发发送，不得不遵循 RS485 那样的轮询通信机制，否则会导致拥堵。
CANopen 的创始人是非常了解 CAN 总线这个特征，所以报文传输采用CAN标准帧格式，即11bit的ID域。学习和使用CANopen协议时，只需要关注仲裁段、数据长度编码段与数据段即可，其他段均与普通CAN总线一致。

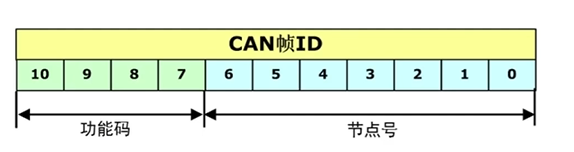

（2）CANopen帧ID
| 特性维度 | PDO (过程数据对象) | SDO (服务数据对象) |
| 核心用途 | 传输实时过程数据，如传感器读数、电机控制命令等 | 传输配置参数与服务数据，用于设备参数设置、状态查询等 |
| 通信模型 | 生产者/消费者模型：单向传输，无需接收方应答，类似广播 | 客户端/服务器模型：采用请求-响应机制，每次通信都需要确认 |
| 实时性与速度 | 高，优先级高，延迟低，专为快速、周期性数据交换设计 | 较低，优先级相对较低，适用于非实时、按需访问的场景 |
| 数据长度限制 | ≤ 8字节。一帧CAN报文即可传完，保证高效率 | 理论上无限制。通过分帧机制传输大量数据，如固件升级文件 |
| 触发方式 | 事件触发（如数据变化）、定时触发或同步信号（SYNC）触发 | 按需请求触发。由客户端（通常是主站）发起 |
| 数据可靠性 | 不保证。采用“一厢情愿”的传输方式，可能因新数据覆盖旧数据而丢失 | 保证。通过握手机制确保传输可靠，数据100%准确 |
| COB-ID规则 | 较为灵活，可在对象字典中配置。预定义连接集中，TPDO的COB-ID通常为 0x180+ Node-ID | 相对固定。客户端请求帧ID通常为 0x600+ Node-ID，服务器响应帧ID为 0x580+ Node-ID |
| 通俗类比 | 实时广播（如现场直播），追求速度和效率 | 挂号信（有回执），追求可靠与准确送达 |
简单来说，PDO是为了速度与效率而生，是传输实时数据的“高速公路”；而SDO是为了可靠与精确而设计，是确保关键配置数据准确送达的“特种运输车” 。在实际系统中，它们协同工作：系统启动时用SDO配置参数（包括PDO的映射关系），运行时则主要依靠PDO进行高速实时数据交换 。
（3）CANopen协议划分

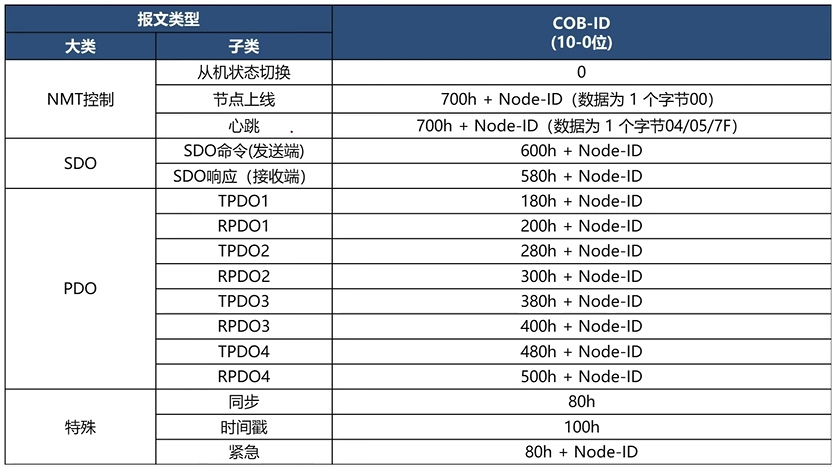

CANopen协议划分成以下几种类型的报文，COD-D对应为：
1）心跳报文
为了监控CANopen节点是否在线与目前的节点状态，CANopen应用中通常都要求在线上电的从机定时发送状态报文（心跳报文），以便于主机确认从站是否故障、是否脱离网络。
| 11位 | 1字节 |
| COD-ID | 数据 |
| 0x700+Node-ID | 0x04/0x05/0x7F |
2）节点状态切换
NMT节点状态切换是非常重要的报文，COB-ID为000h，具备最高的CAN优先级。数据为2个字节：
| 11位 | 1字节 |
| COD-ID | 数据 |
| 0x00 | 命令符 节点地址 |
3）对象字典OD（Object dictionary）

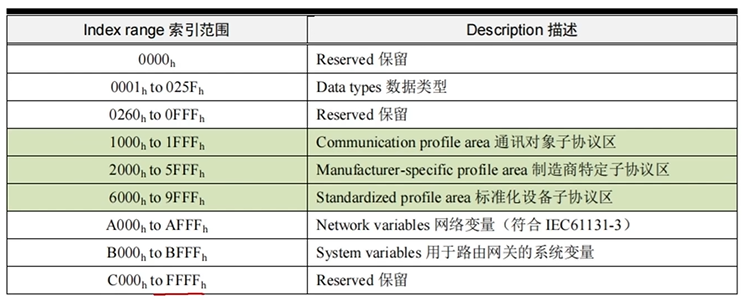

对象是CANopen协议最为核心的概念。所谓的对象字典就是一个有序的对象组，描述了对应CANopen节点的所有参数。例如电机速度，加速度等。
CANOPEN对象字典:https://pan.baidu.com/s/1e_mMHtTZsnwo96LPSXMguw 提取码: wtng
（4）CANopen节点从上电开始的6种状态
1）初始化 (Initializing)：节点上电后对功能部件（包括CAN控制器）进行初始化。
2）应用层复位 (Application Reset)：节点中的应用程序复位（开始），例如设定开关量输出、模拟量输出的初始值。
3）通讯复位 (Communication Reset)：节点中的CANopen通讯复位（开始）。从此刻起，该节点可以进行CANopen通信。
4）预操作状态 (Pre-operational)：点的CANopen通讯处于激活状态。在此状态下，节点不能进行PDO通信，但可以进行SDO参数配置和NMT网络管理操作。
5）操作状态 (Operational)：节点收到NMT主机发来的启动命令后，进入此状态。节点将按照对象字典中规定的规则传输数据（PDO通信启动），同时SDO也可用于数据传输和参数修改。
6）停止状态 (Stopped)：节点收到NMT主机发来的停止命令后，进入此状态。节点的PDO通信被停止，但SDO和NMT网络管理依然可对该节点进行操作。
除了“初始化”状态外，NMT主机可以通过NMT命令，让网络中的任意一个CANopen节点在其他5种状态之间切换。当然，CANopen节点自身也可以完成部分状态切换。
