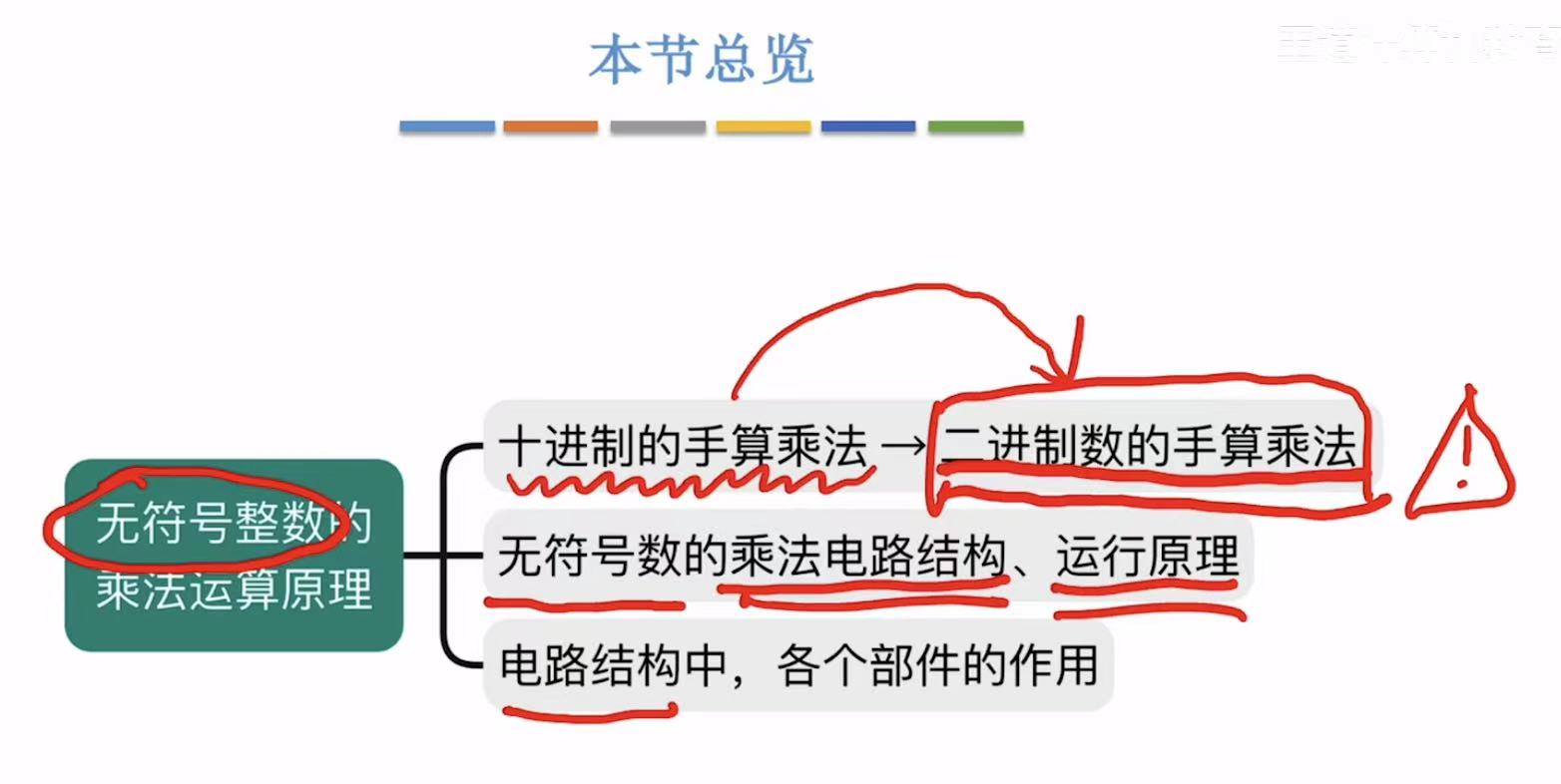

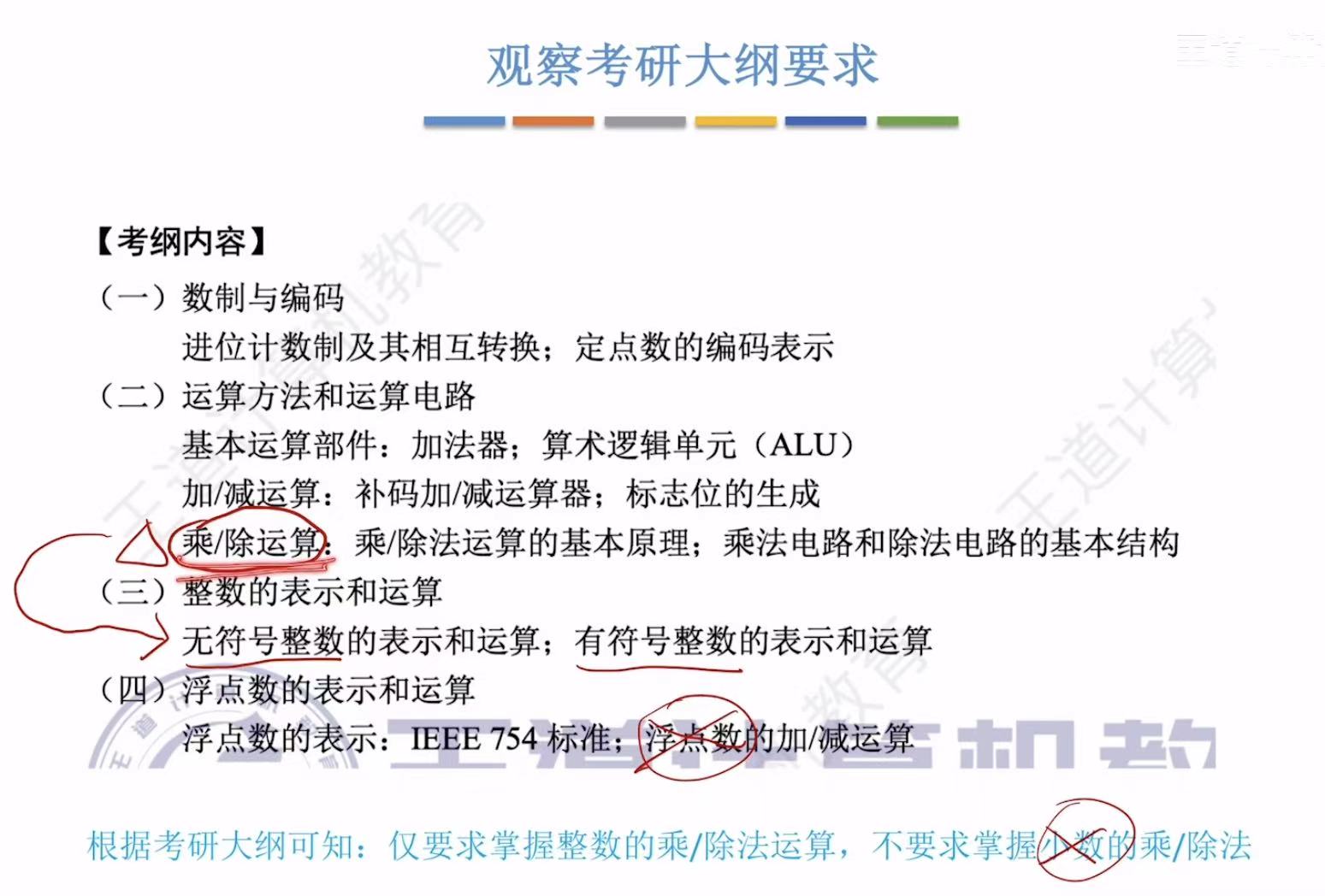

大纲
无符号整数的乘法运算原理

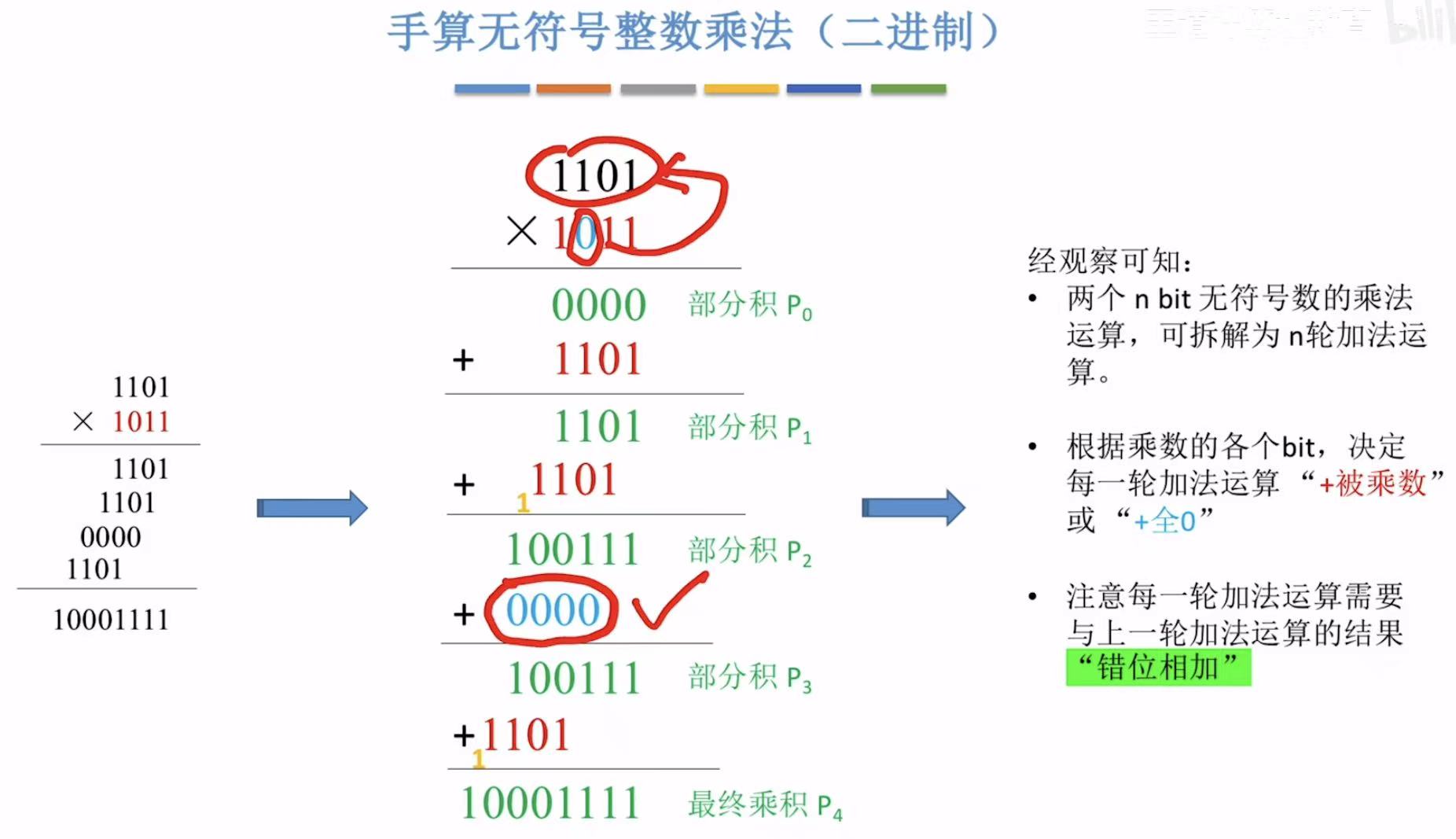

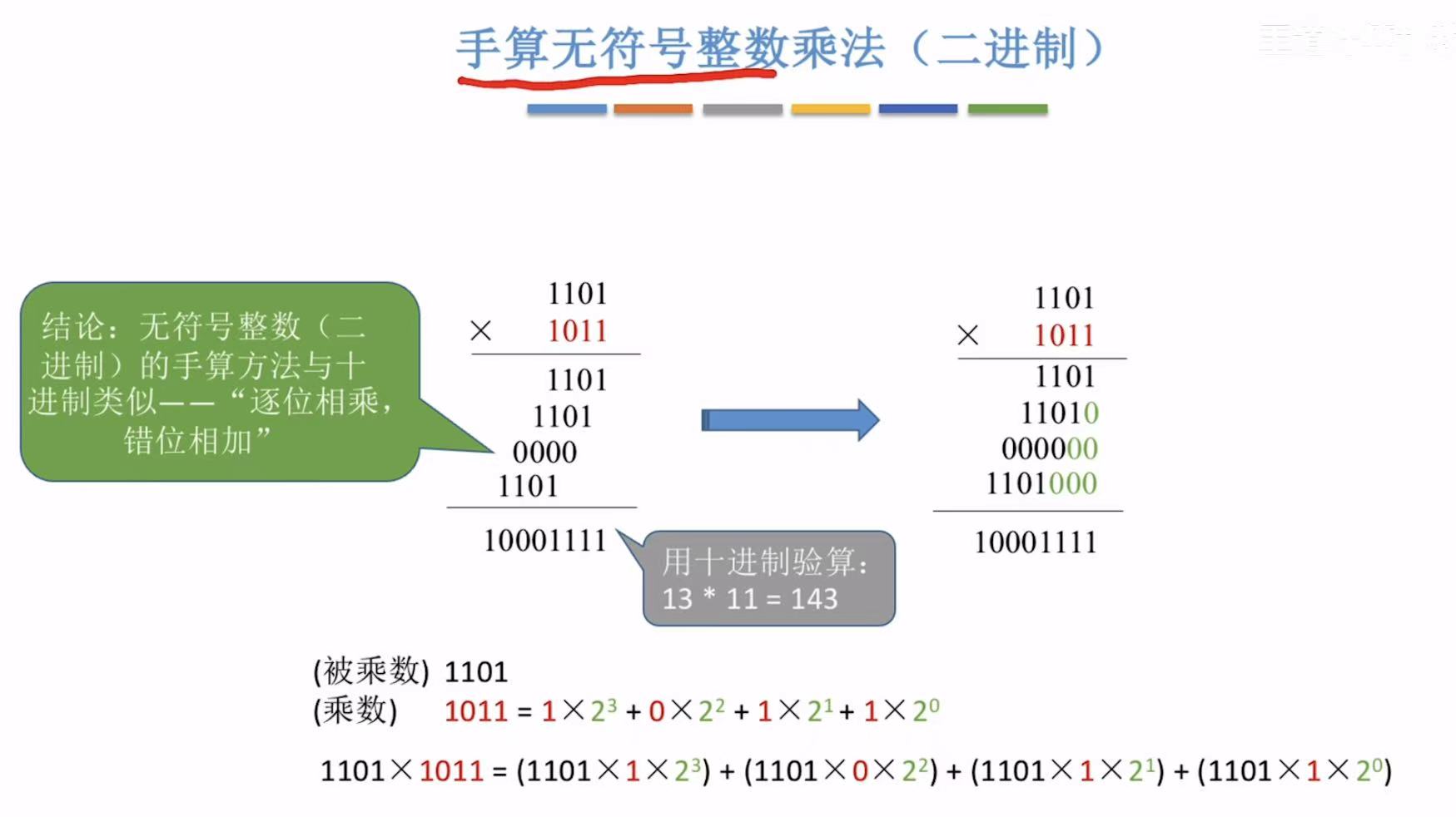

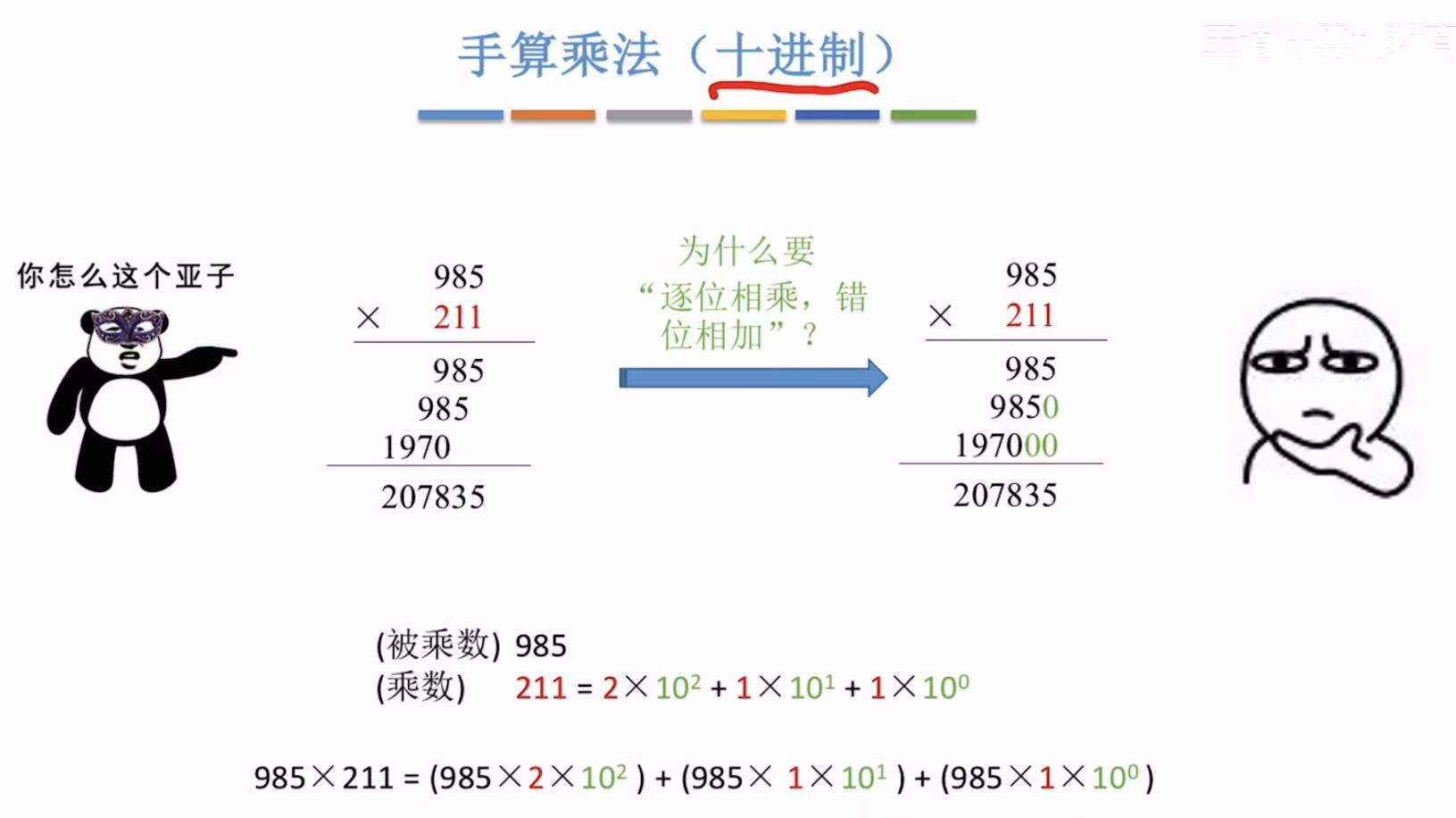

1. 手算乘法
错位：相当于省略了后边儿需要补的0。
从十进制同理可得，二进制正常的乘法计算也必须错位相加。
1101*0=0000
因为我们要搞清怎么用硬件计算，所以引入了部分积的概念，更好地理清计算的过程。

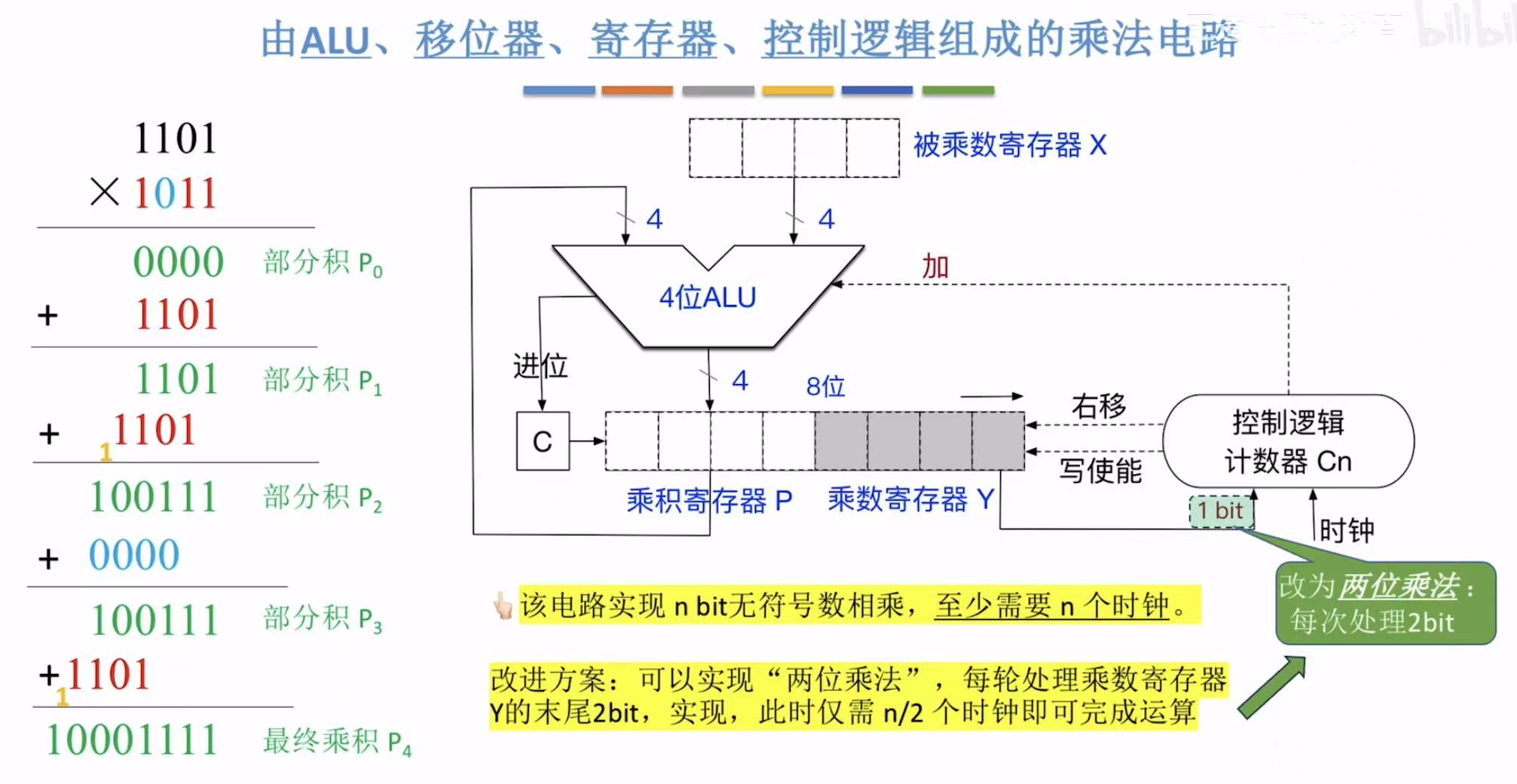

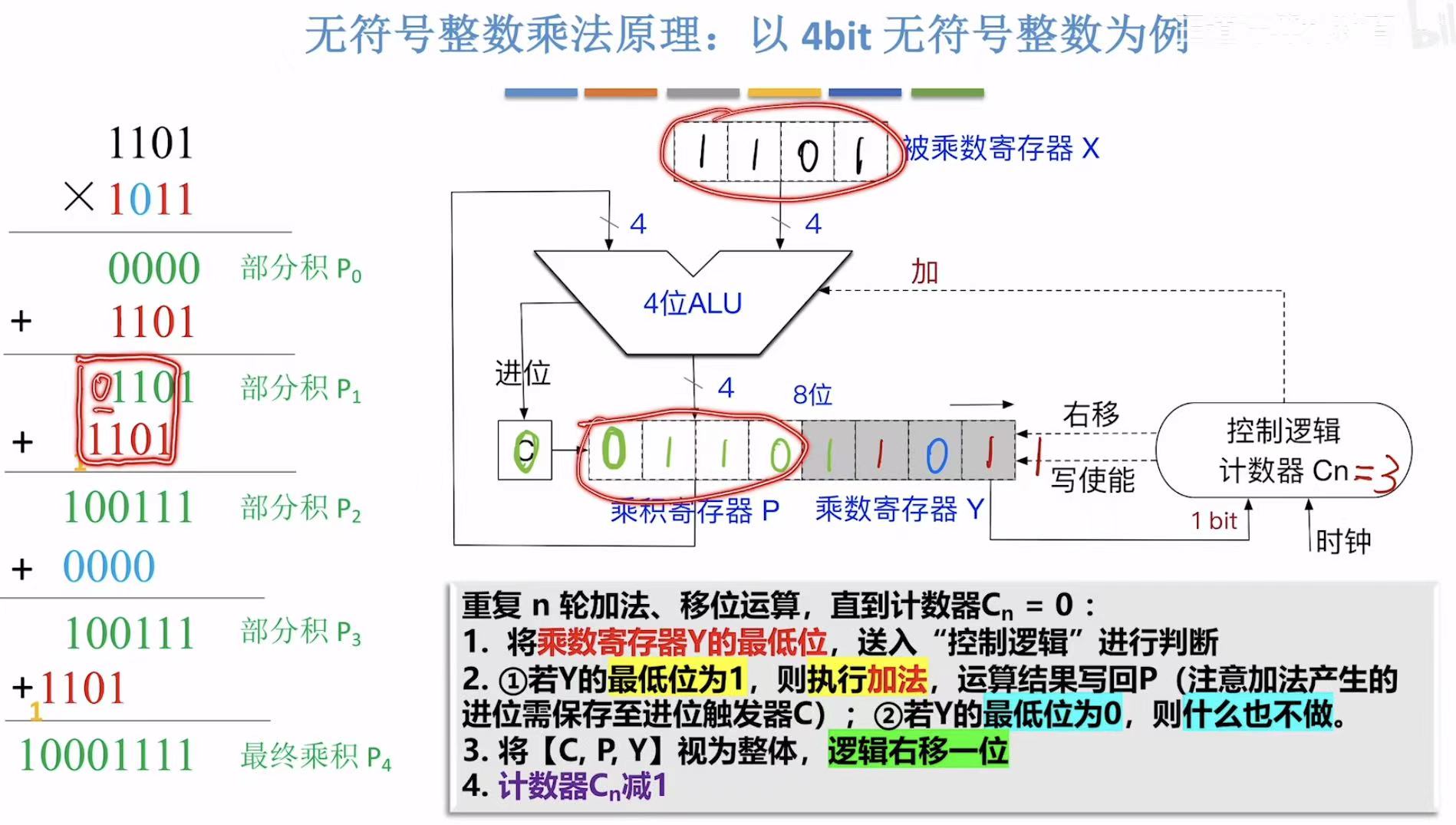

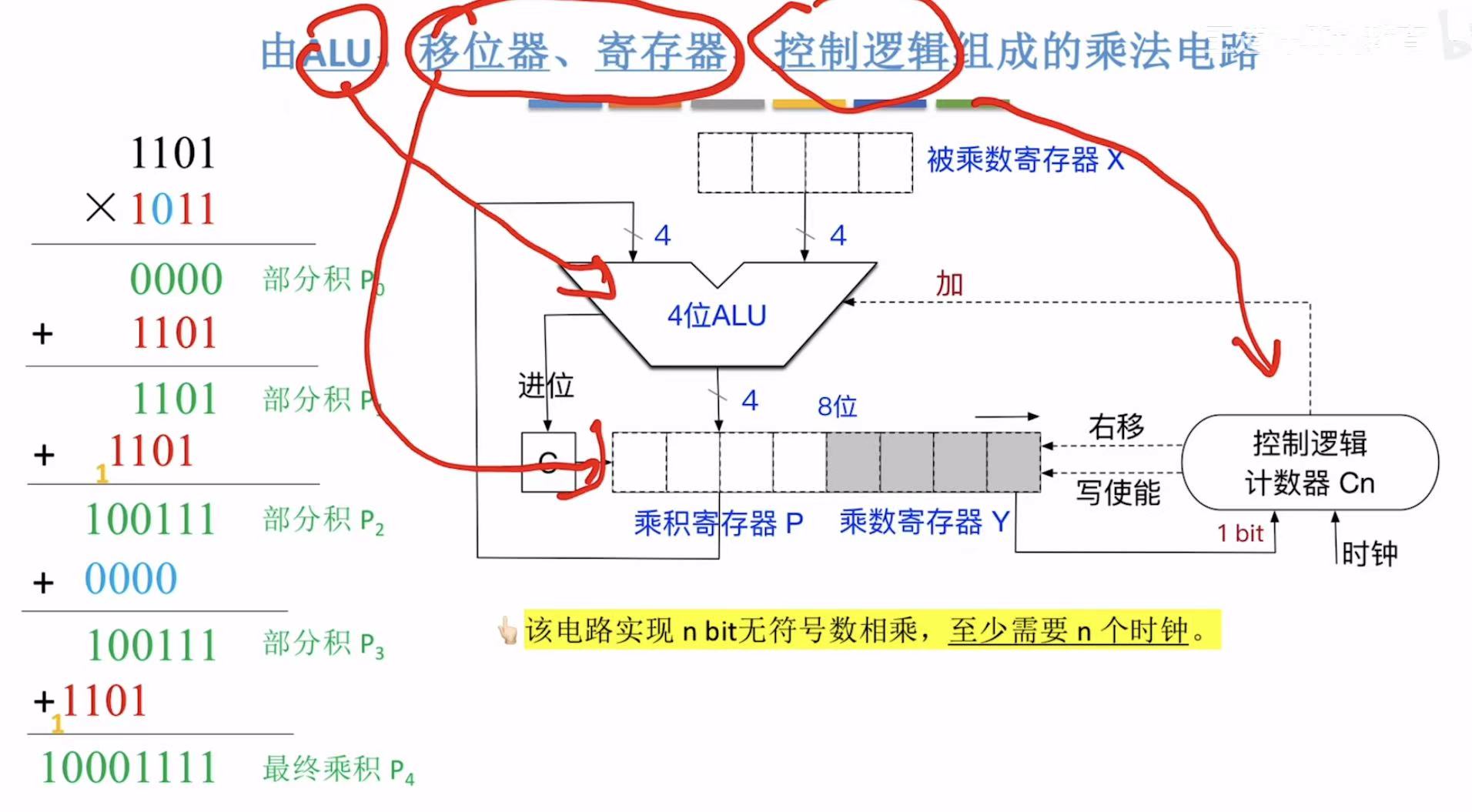

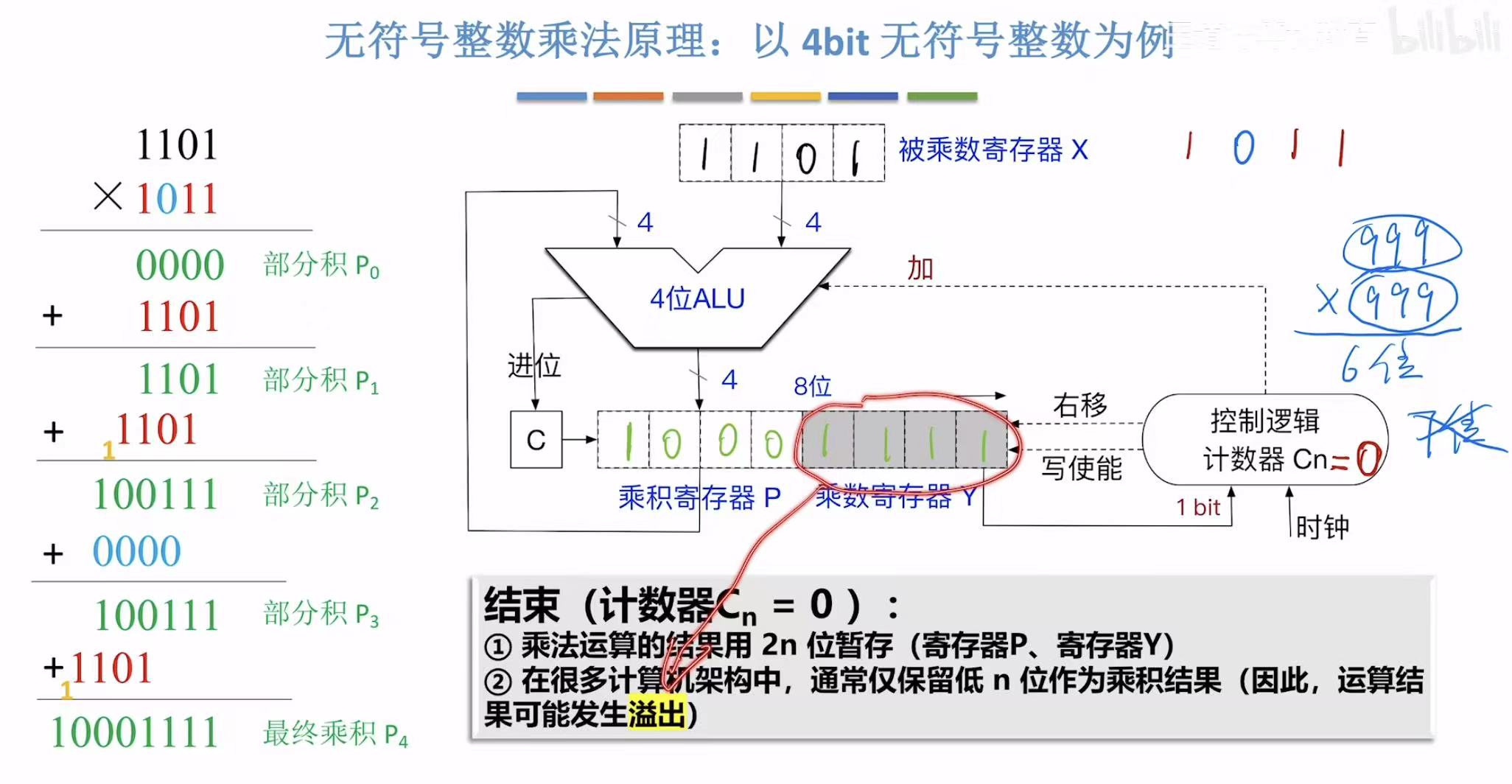

2. 乘法原理
2.1 n轮运算
n=乘数的位数

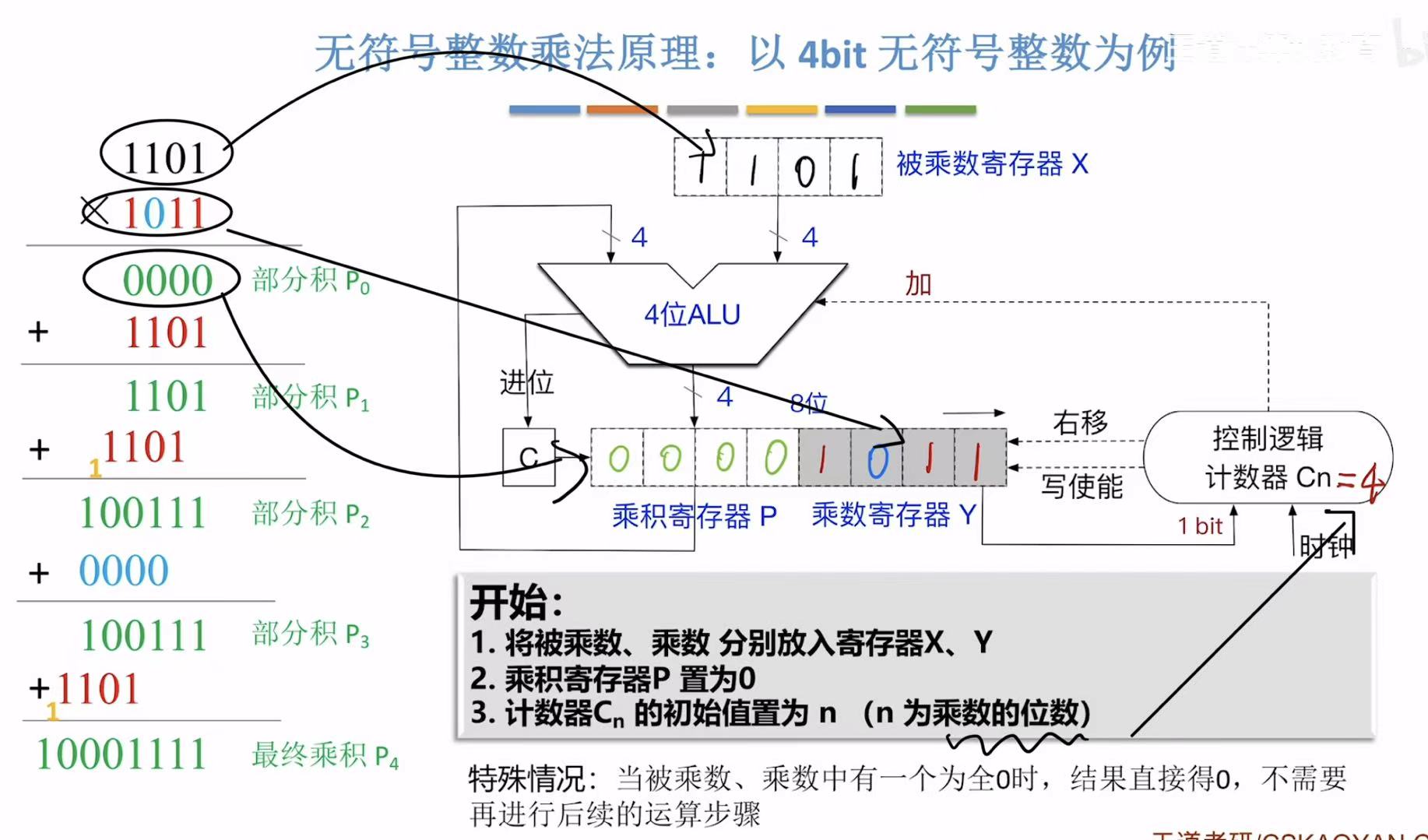

第一步就是各就各位，把数字全部放进去。

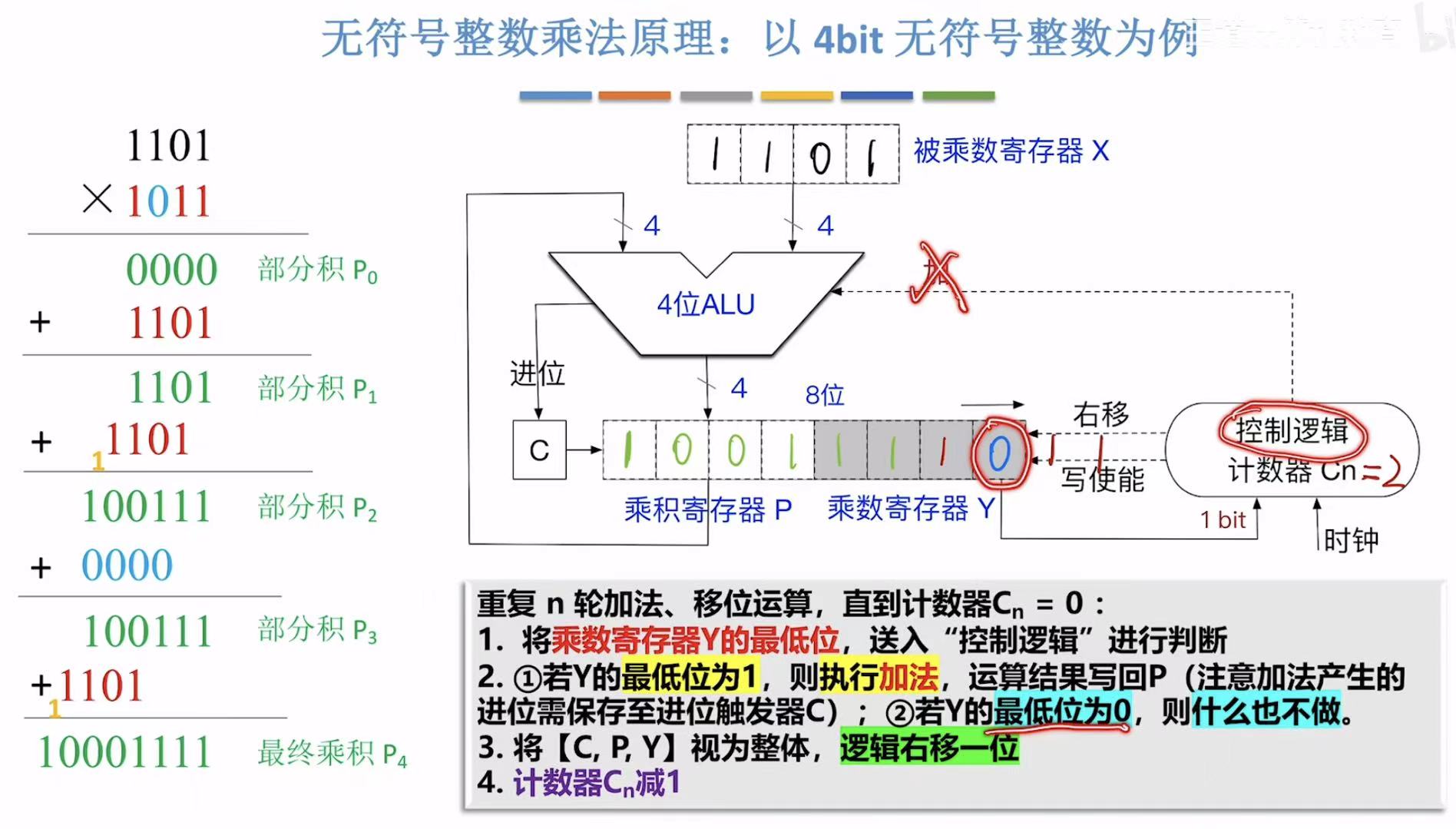

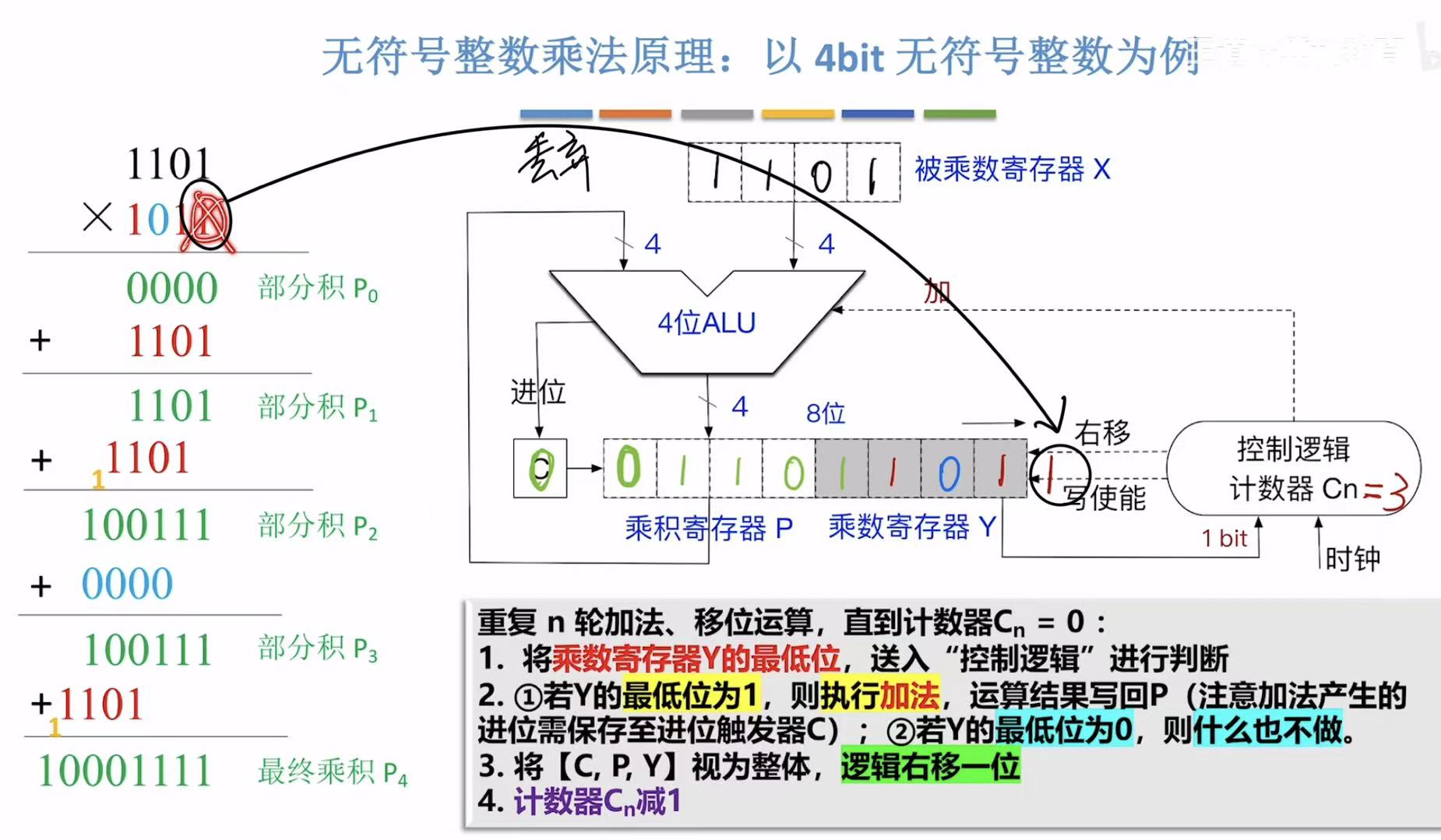

第一轮循环：
- 寄存器最低为为1–>控制逻辑判断执行加法–>P+X–>结果写回P–>CPY视为一体，向右移动一位–>出去的那一位舍弃
- 如图：1–>加法–>1101+0000–>PY=11011011–>CPY=011011011–>右移–>01101101–>n=3
下一轮P+X就如图左面红圈里显示的一样，P一直都是部分积，X一直是被乘数。

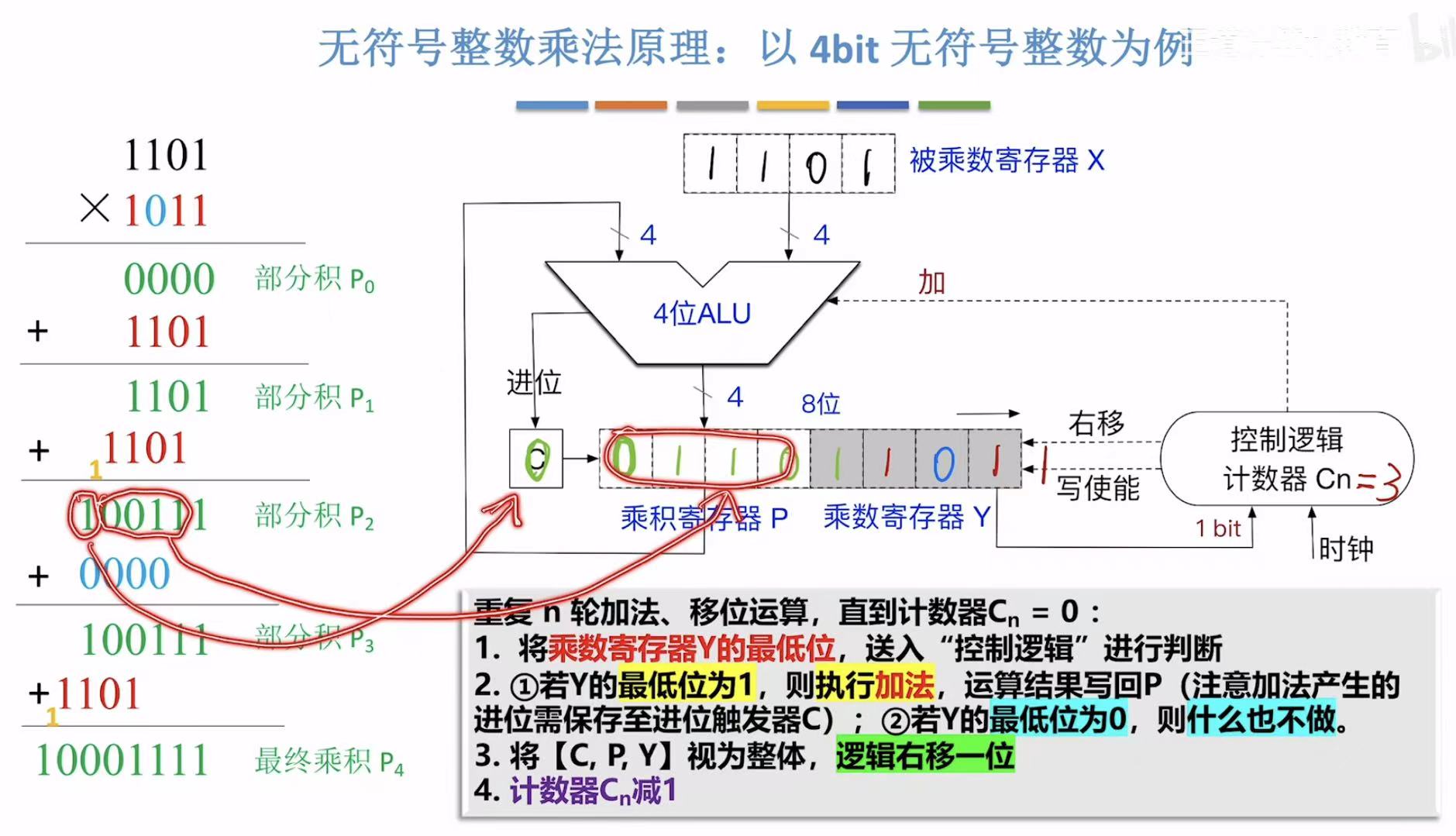

Y最低位为0：
先CPY一体向右移动一位=00110110，因为有进位，所以此时C赋值为1，合起来就是竖式中的10011，与此同时，前面的CPY最后一位刚好是0，所以什么也不用做（对应蓝色字部分），不需要进行加法操作，直接下一步CPY一体向右移动一位即可。
最后刚好写入寄存器中的结果就是算出来的这八位数字。
因为很多计算机中只会保留后四位，我们算出来的结果是八位，前面都是零就没差异，如果不是的话，就和我们整体的数字有差异，人家只要四位，我们有八位，所以此种情况就叫做溢出。
2.2 溢出判断及处理
要想处理溢出，就要先知道它到底有没有溢出，然后才能解决，所以我们就需要先标记溢出–>OF标志位。
过程：溢出–>OF==1–>异常处理程序

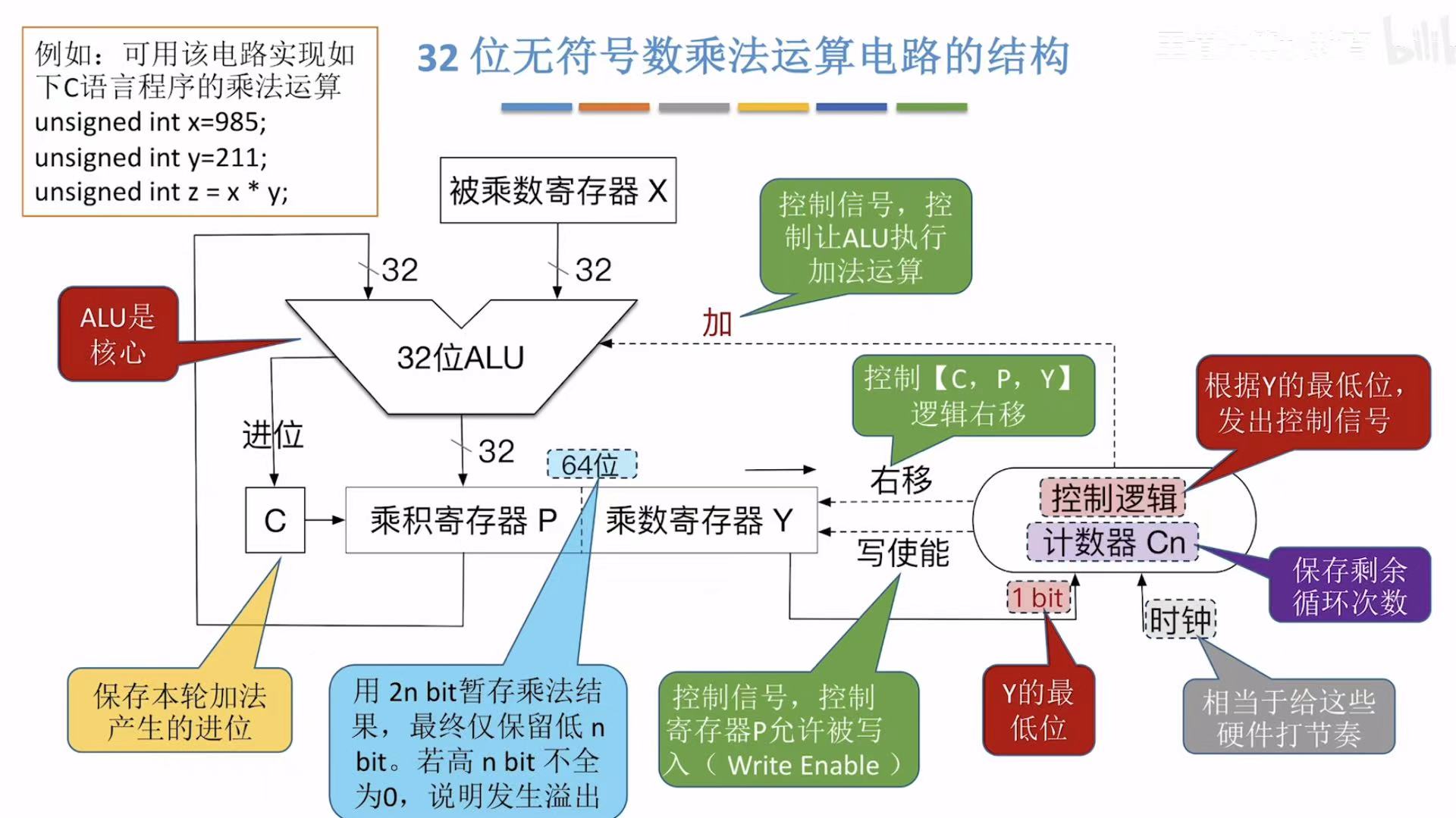

3. 32位乘法运算电路
过程和4位的一模一样，只不过位数变多了而已。

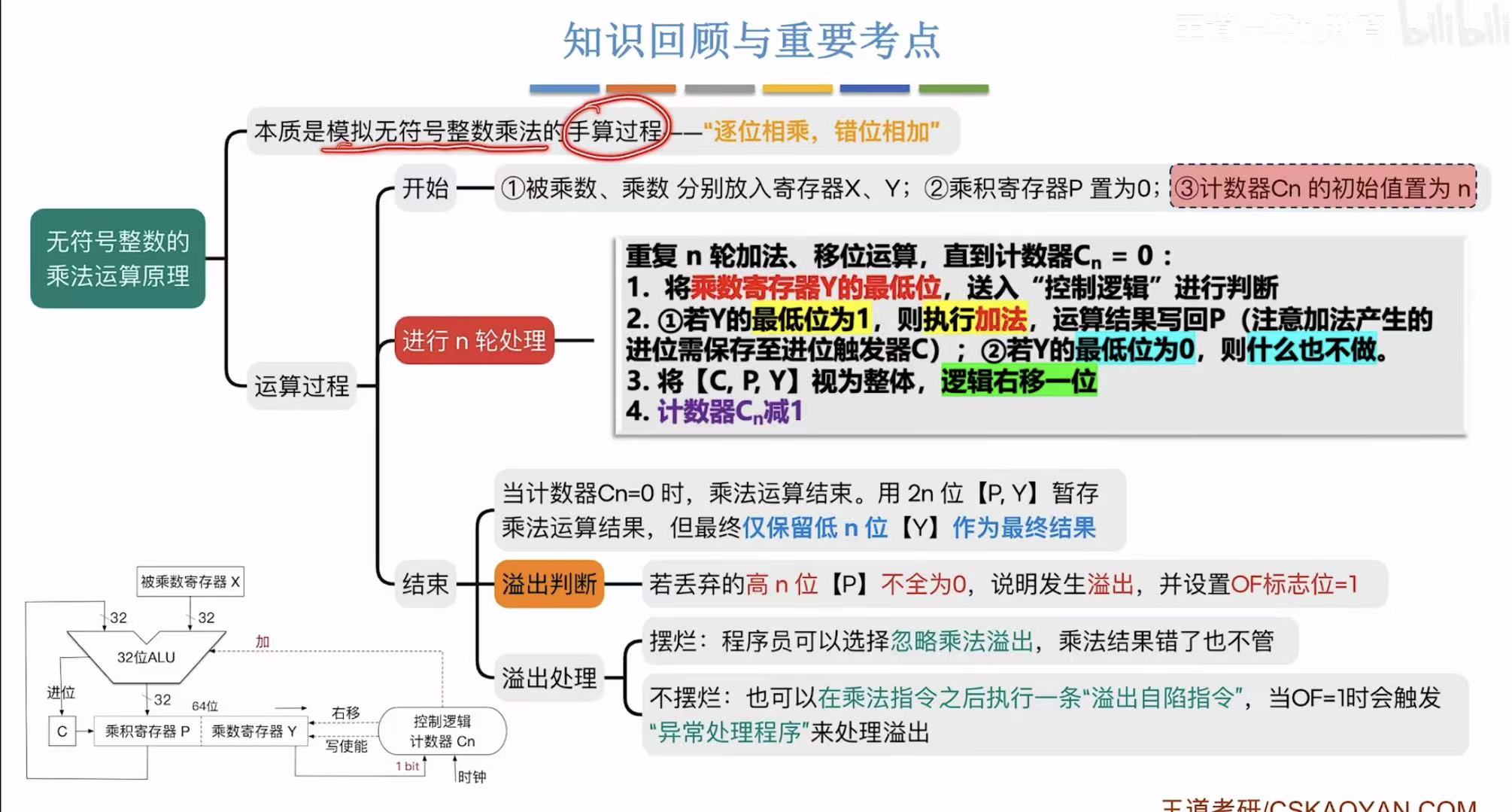

4. 小结
带符号整数的乘法运算原理

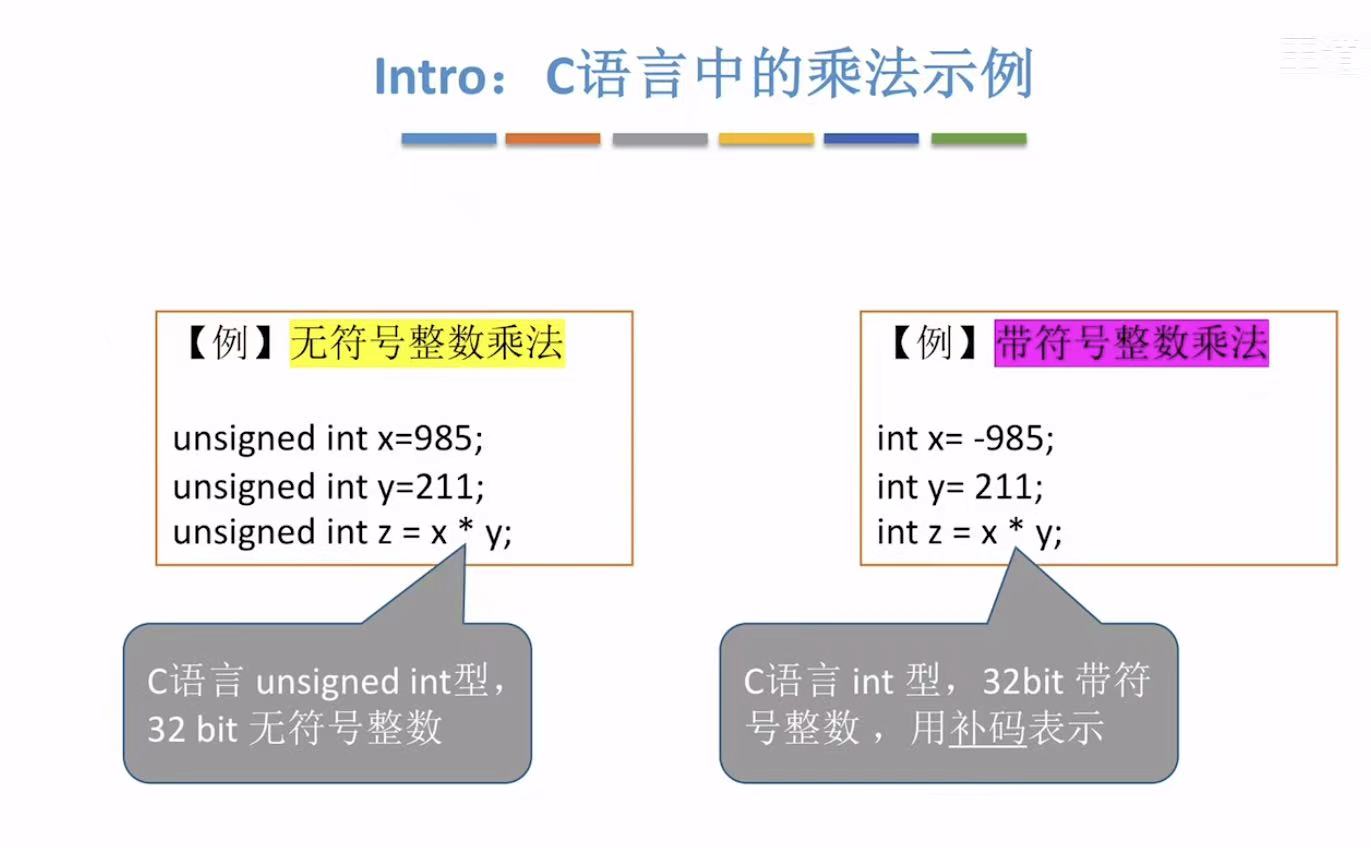

C语言中的乘法示例：

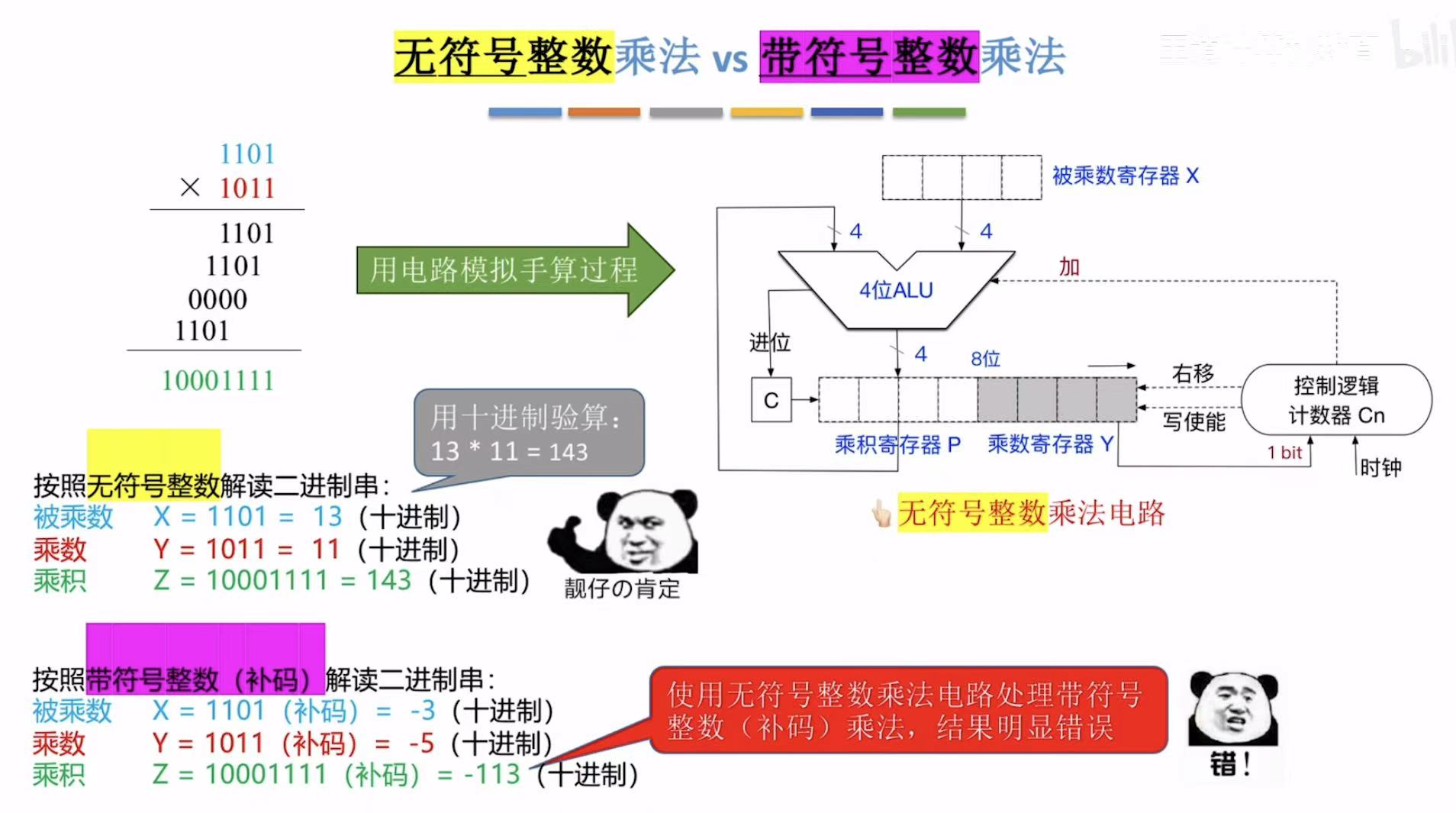

1. 对比
如果带符号的乘法也用无符号的电路计算的话：
嗯，很明显是错的。

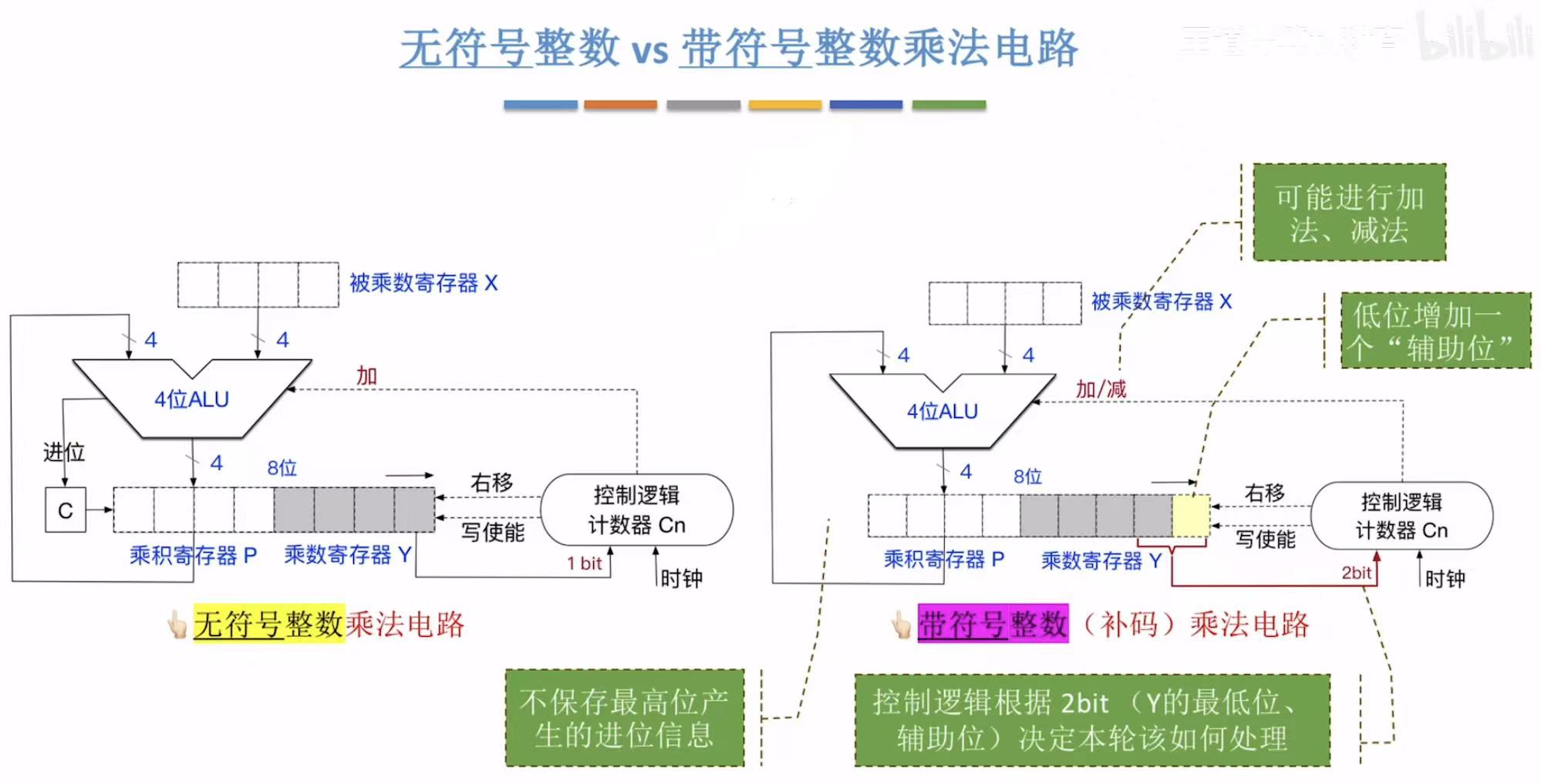

无符号的乘法电路无法满足带符号的乘法需求，所以在无符号的基础上进行了改进。

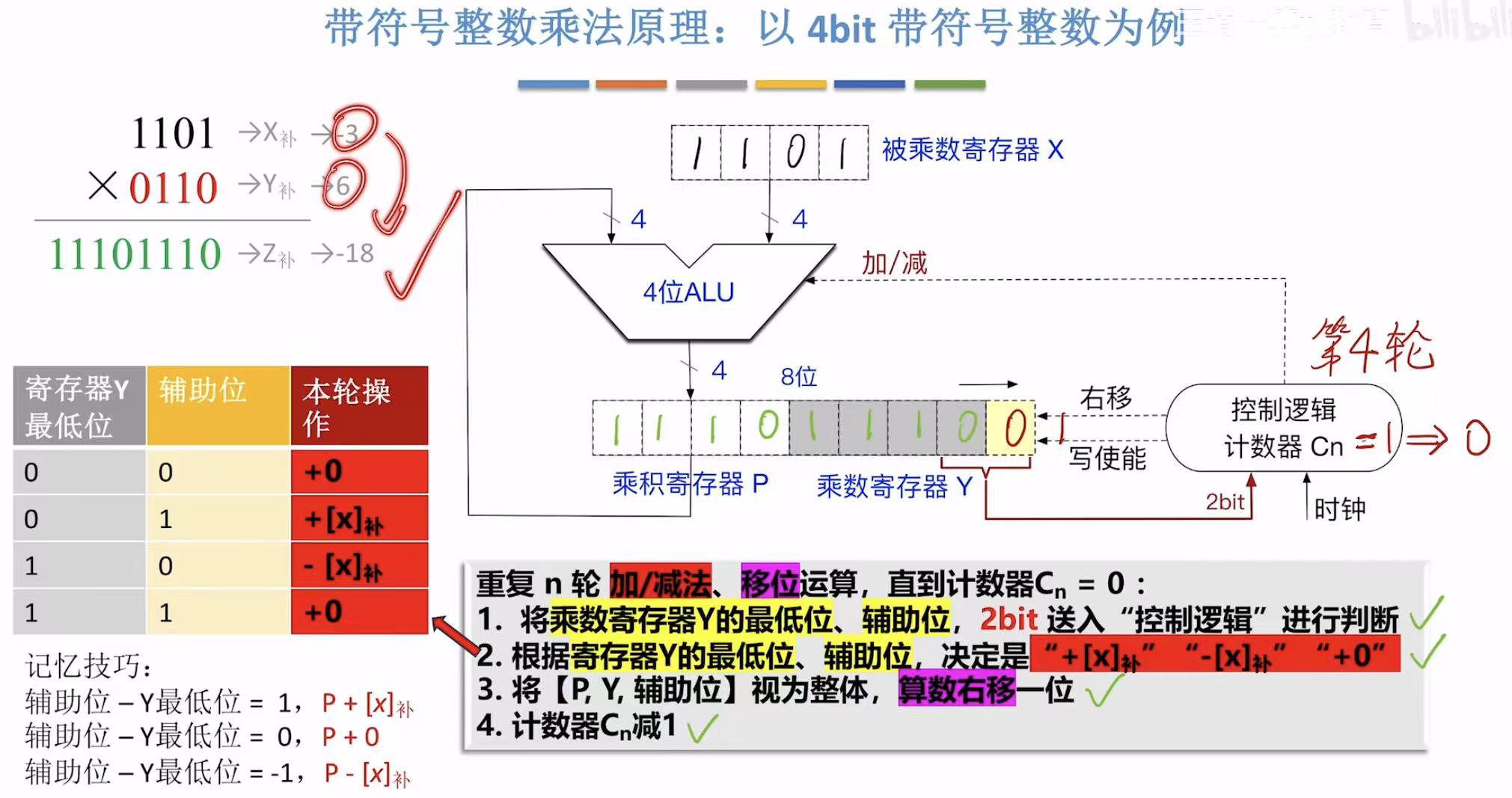

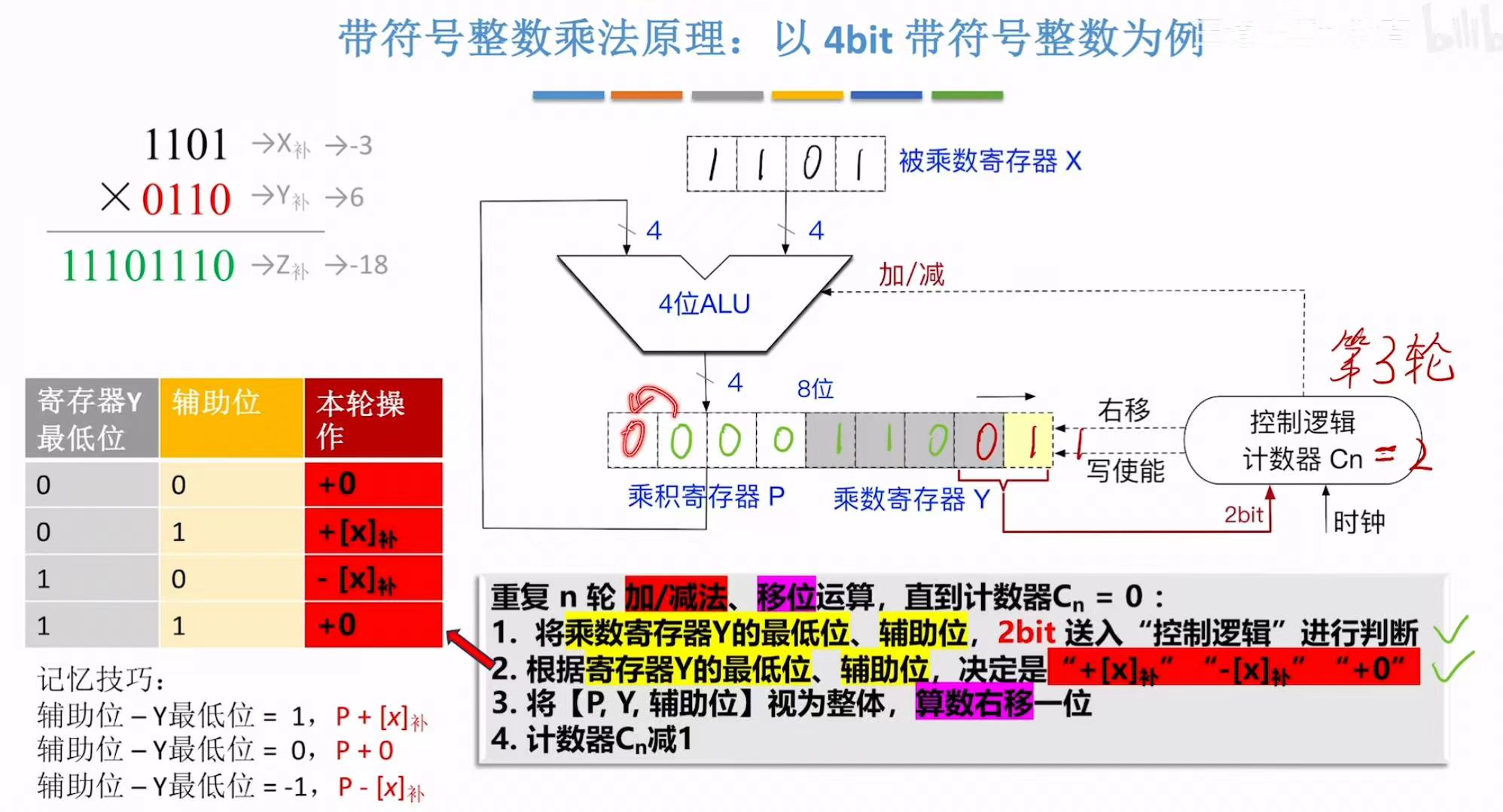

2. 乘法原理
2.1 n轮运算

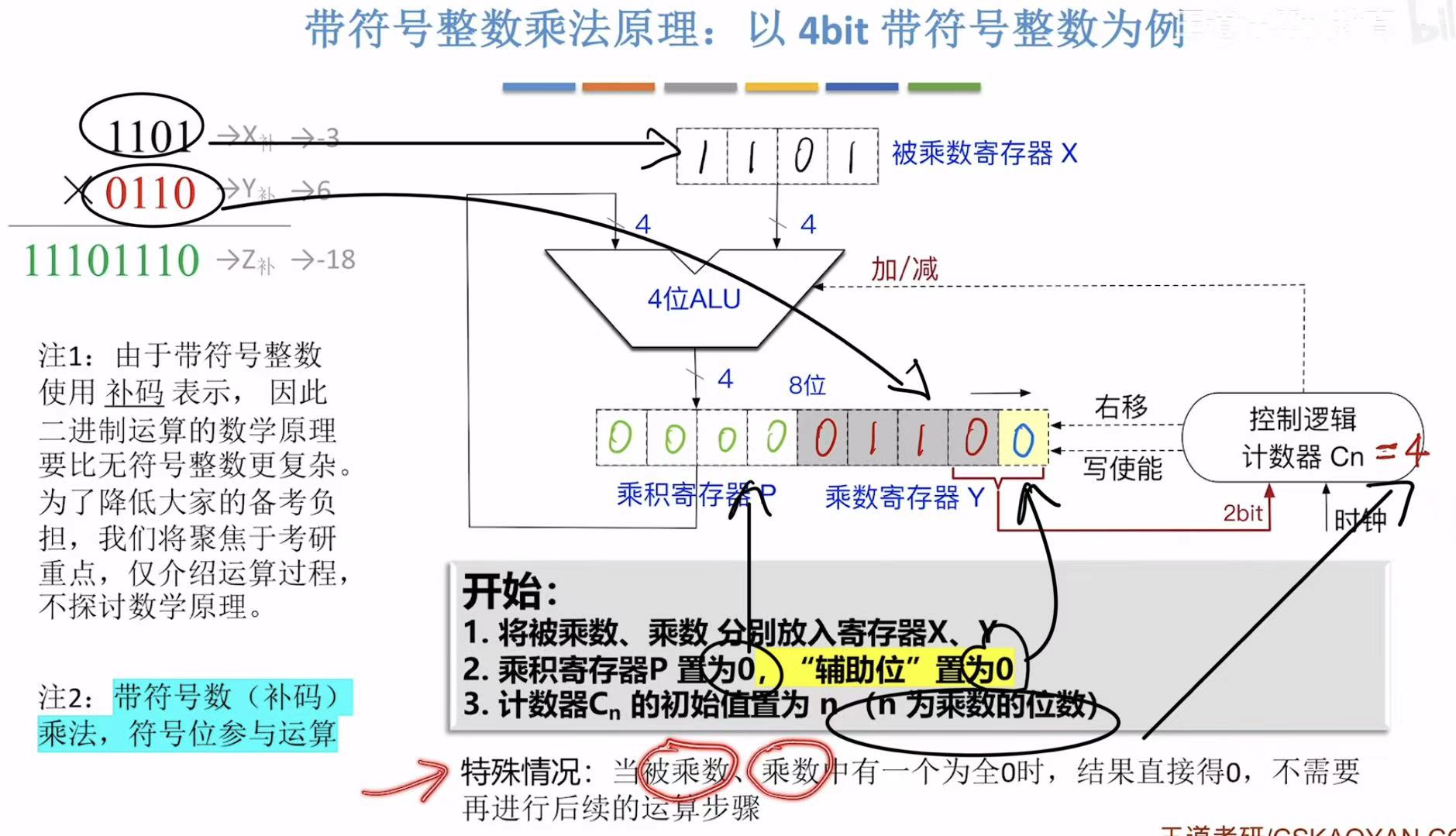

和无符号的过程一样，第一步都是各就各位，数字都到自己该去的位置。
注意这里的特殊情况，一个乘数等于0，就直接输出0的结果，用不着继续运算了。

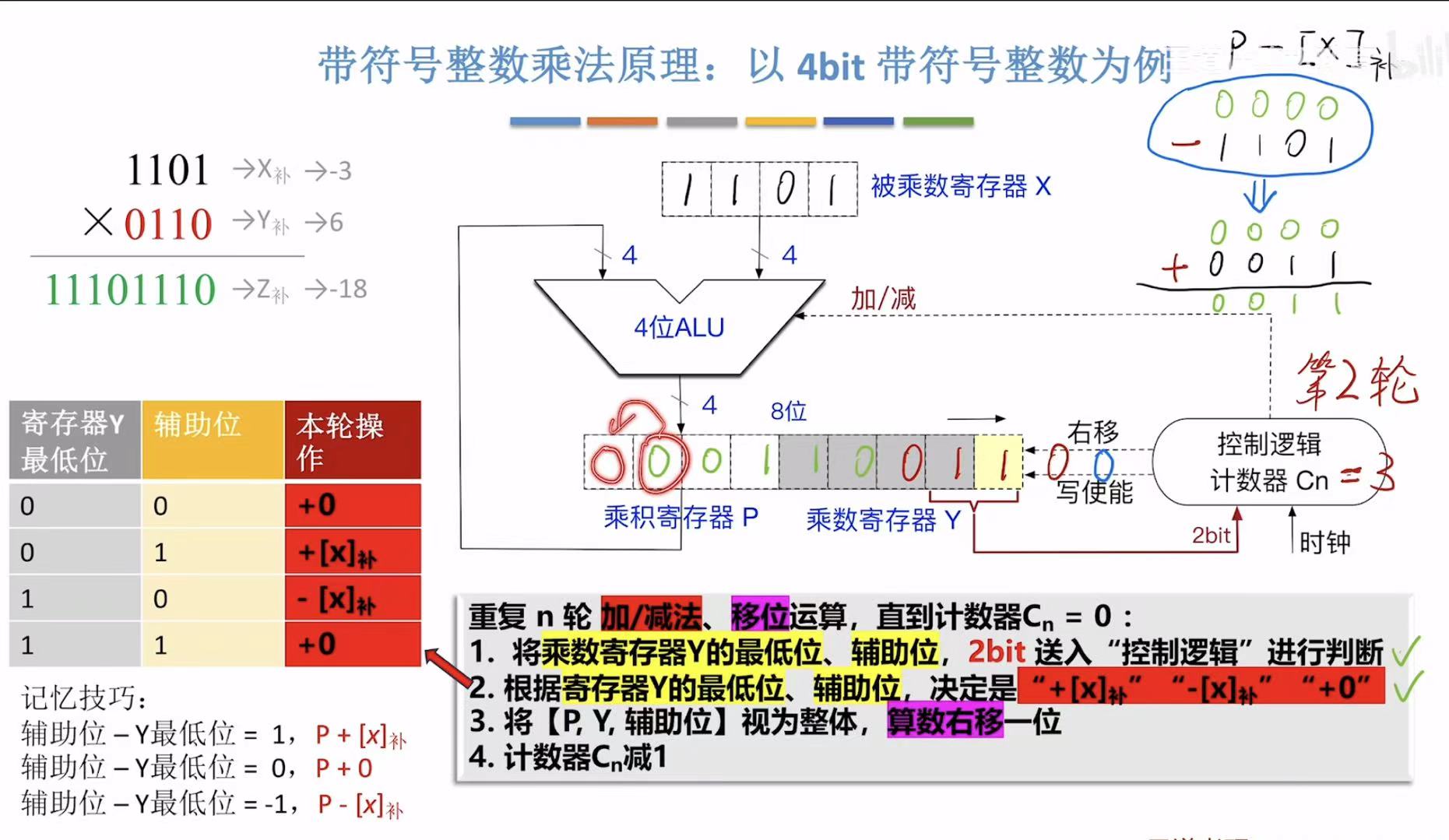

大体上和无符号的过程一直，我们来看看不一样的地方：

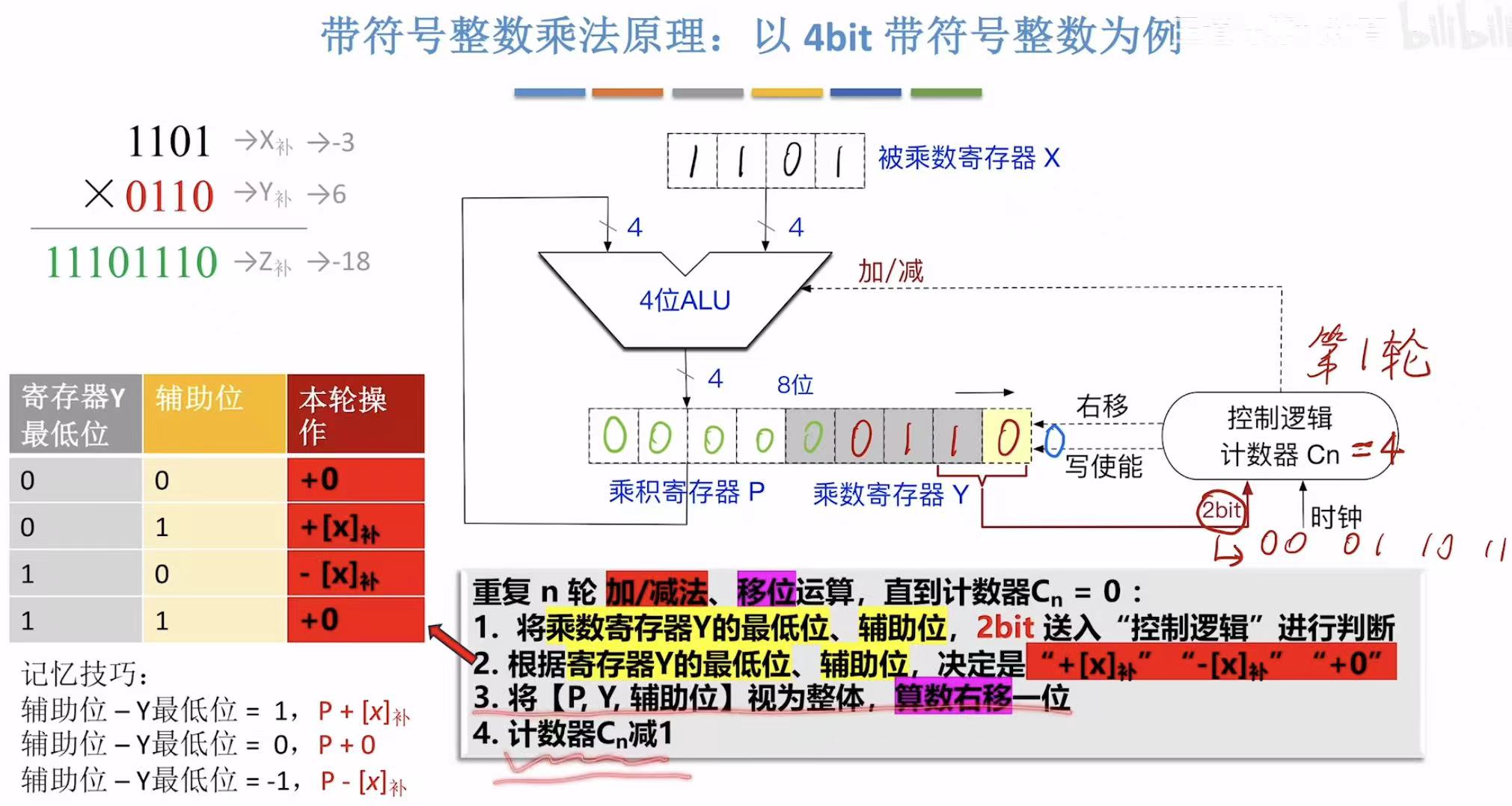

这里用PY的后两位来进行判断到底是该进行加法操作还是减法操作。
轻松记忆（异或）：
- 00：相同就是不变
- 01：不相同就是需要改变，0在前，当0表示符号的时候是正数，所以就是加法操作
- 10：不相同就是需要改变，1在前，当1表示符号的时候是负数，所以就是减法管理
- 不变就是11：相同就
此时：
- 缘于最开始的PY辅助位的最后两位是00，所以没有改变，就直接向右移动一位，把0移出来了。
- 接下来，最终两位变为10，就需要进行-x[补]的操作（见下一个图）
书接上文： - 见右上角的-x[补]的操控，所以放回寄存器，此时的PY辅助位=001100110，右移=空00110011，0被挤出去
- 这个空就是它后边儿的那位数，
空0，所以空就补一个0上去。 - 此时的PY辅助位=000110011（如图）
老规矩： - 01，就是进行+x[补]的执行
- 其余相同
这里的补的空位因为空位后是1，所以补上的也是1。
和无符号的一样，最后保留的都是后几位，故而肯定也会发生溢出现象。

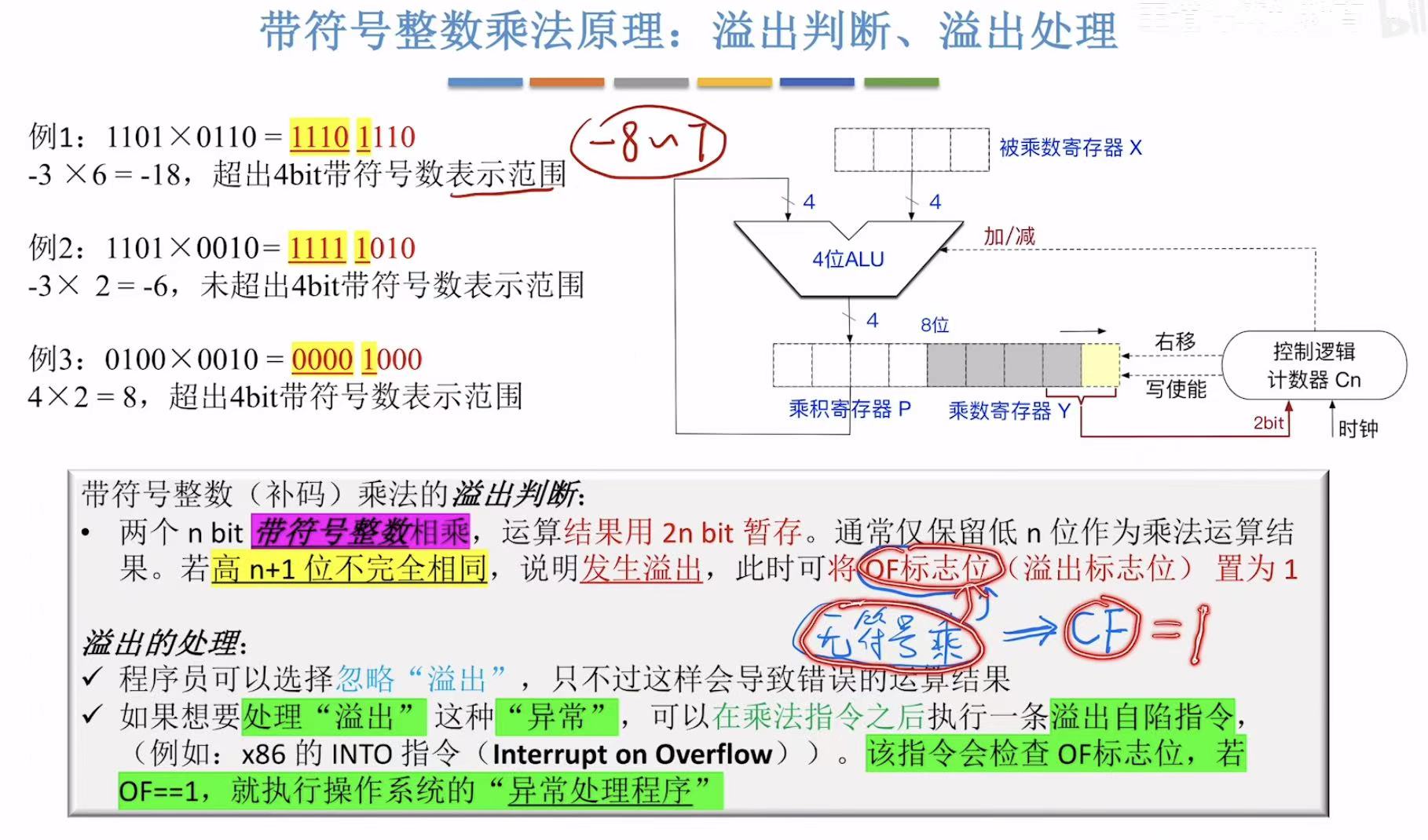

2.2 溢出判断及处理
补充：
- 有符号数溢出标志。就是CF是无符号数溢出标志，OF
- 通俗一点说就是，即使有符号数相加/相减导致了CF=1也没什么意义，不能说明结果的正确与否。
- 此时，OF=1， 则说明结果溢出，出现错误；OF=0，说明结果正确。 这个过程根本和CF没关系，CF=1/0，都不会影响。
- 同理也 许可得出OF对无符号数也无影响。 大家可能已经发现了，通过公式将减法转换成加法，貌似不完全等价，因为CF不同。

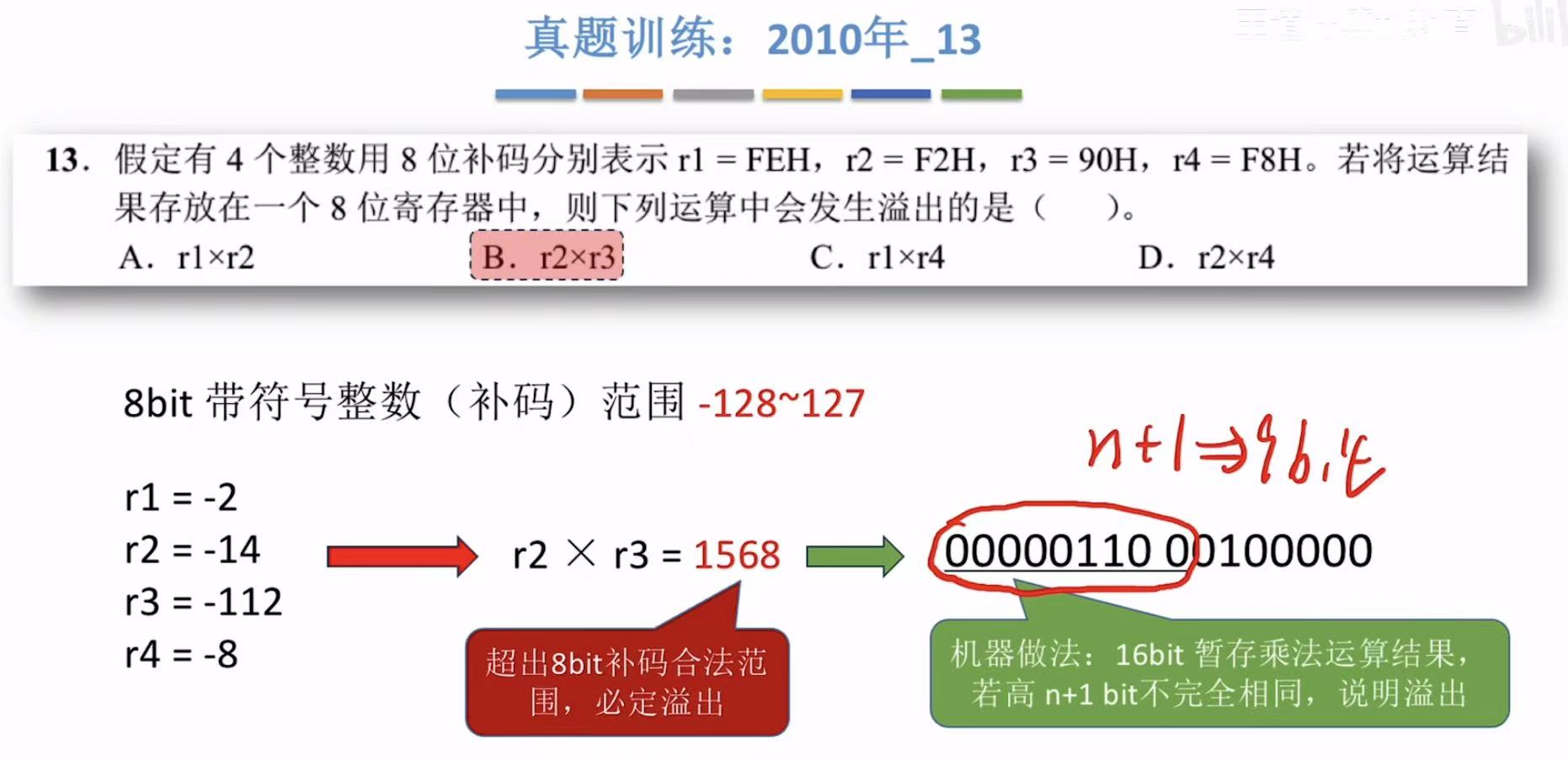

真题训练：

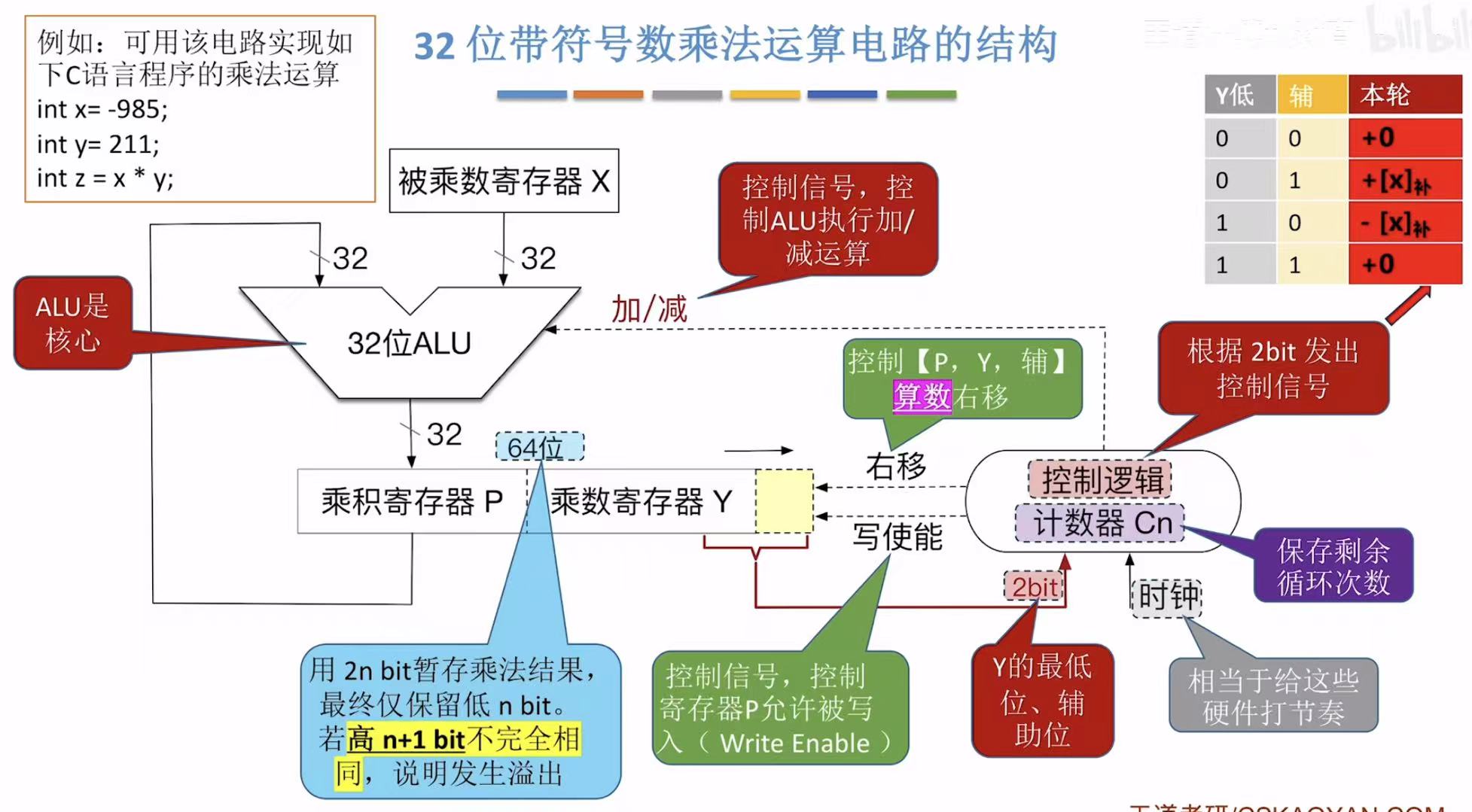

3. 32位乘法运算电路
位数变多了而已。就是和四位的过程一模一样，就
4. 小结
5. 补充-布斯乘法

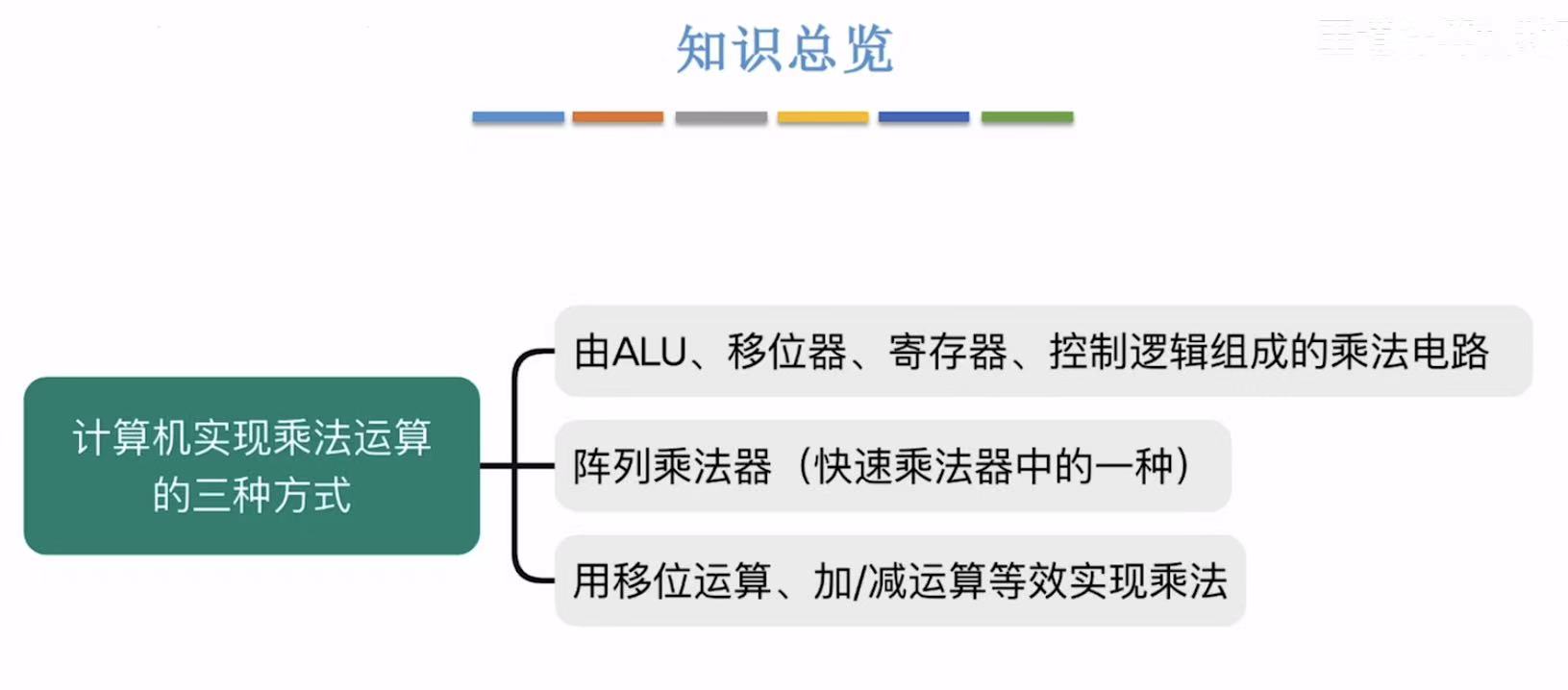

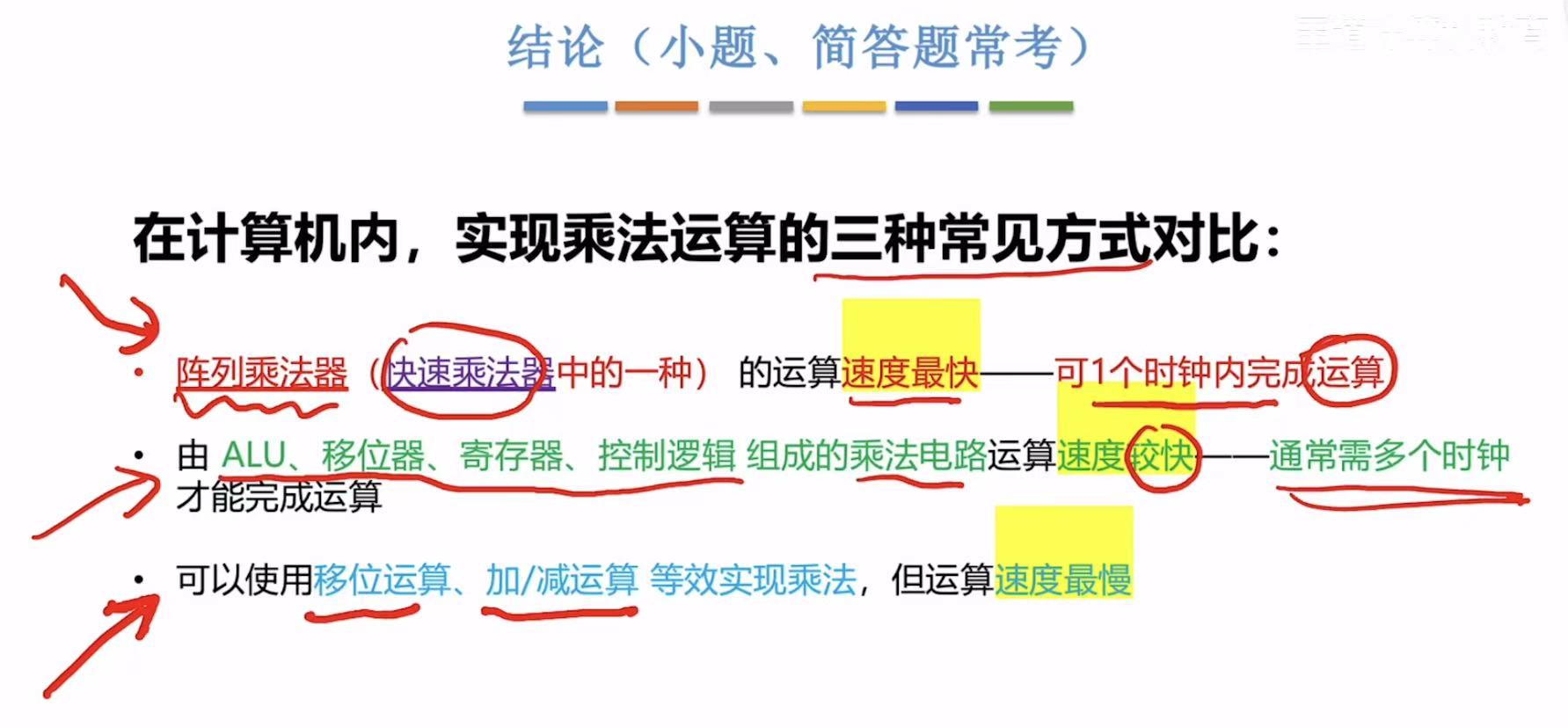

计算机达成乘法运算的三种方式
1. ALU
就是大家上文用到的东西。

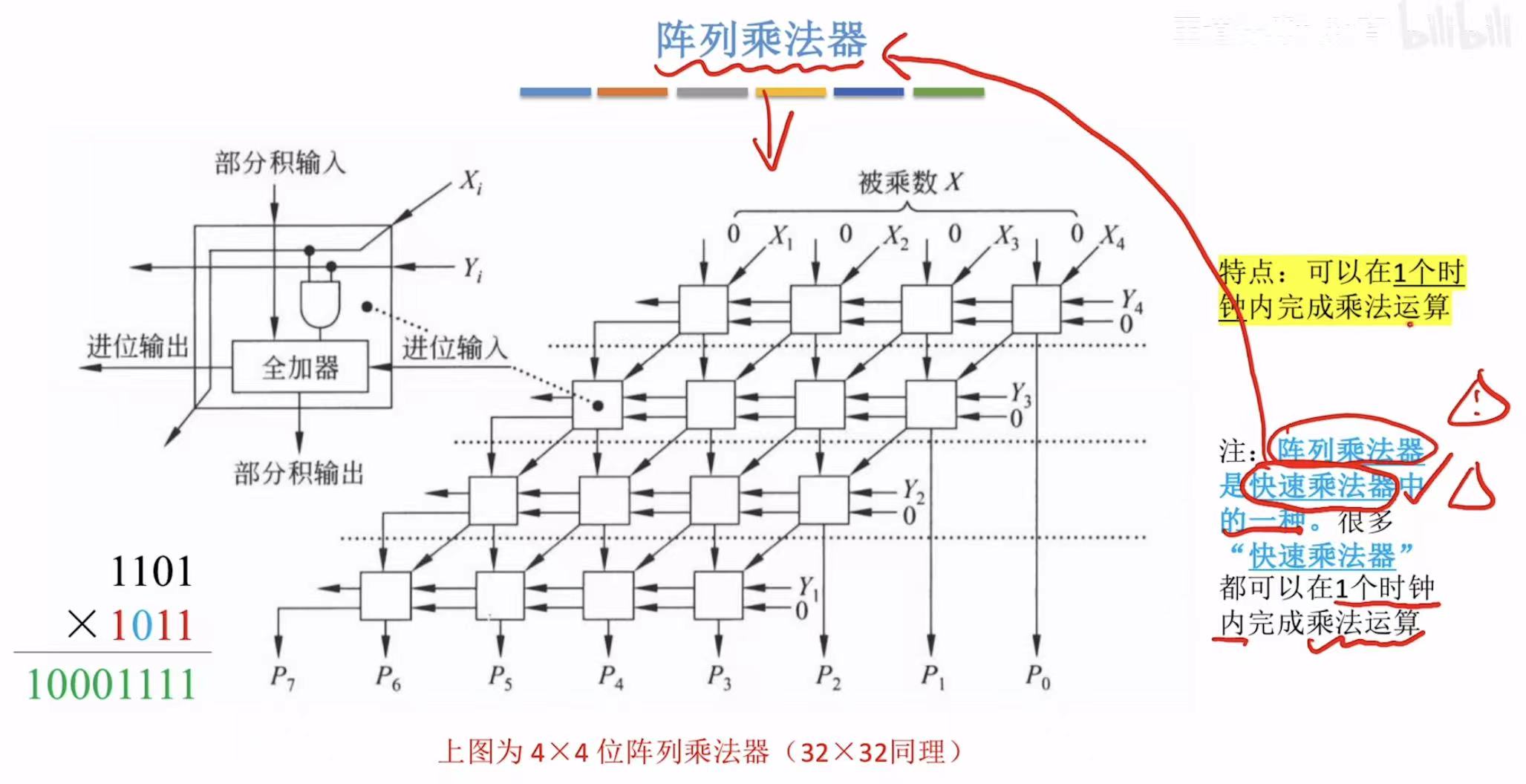

2. 阵列乘法器
快速乘法器！！！

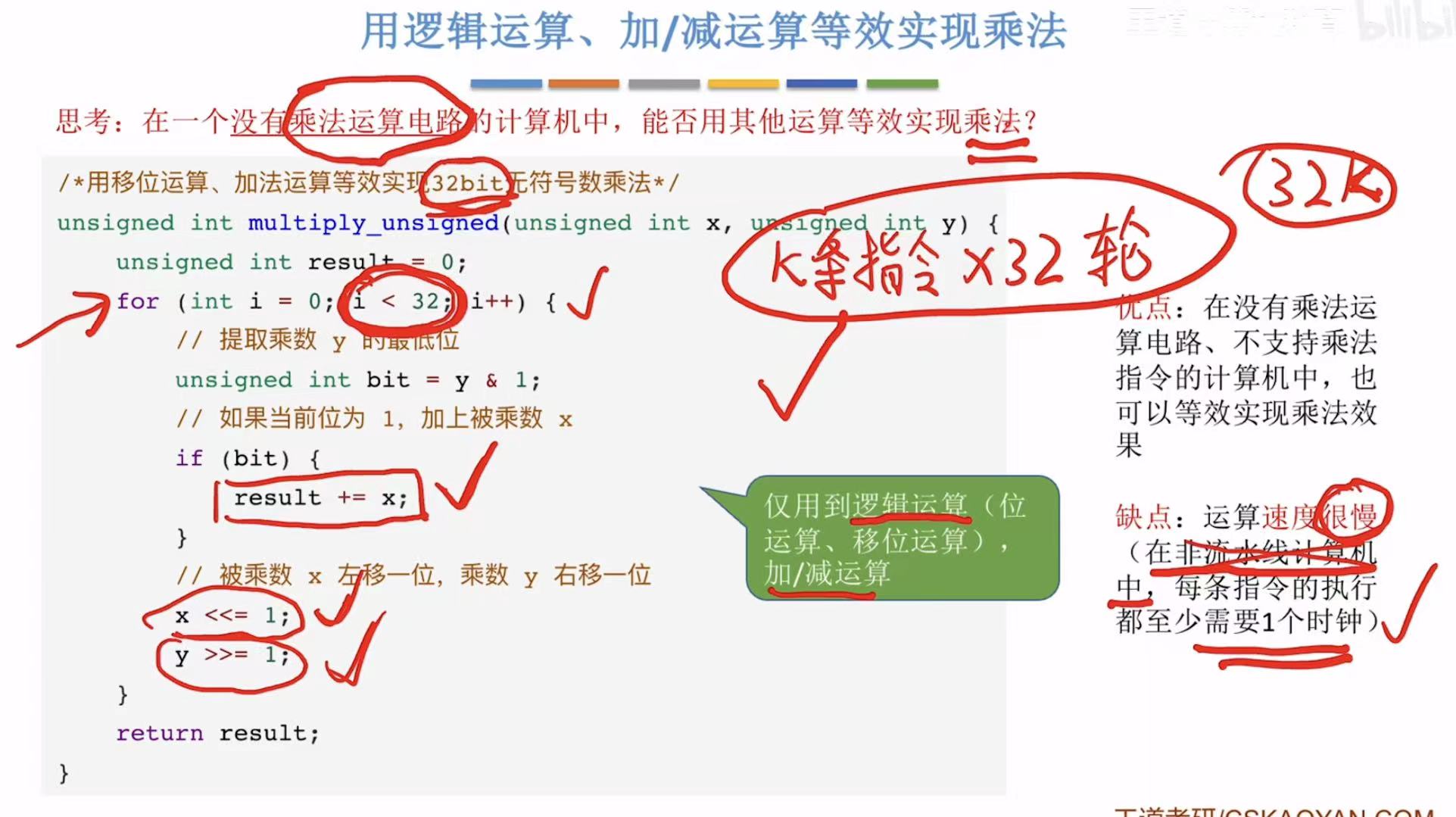

3. 逻辑运算
最慢的一种了
真题训练：
4. 对比
按速度快慢：阵列>ALU>逻辑运算
5. 小结

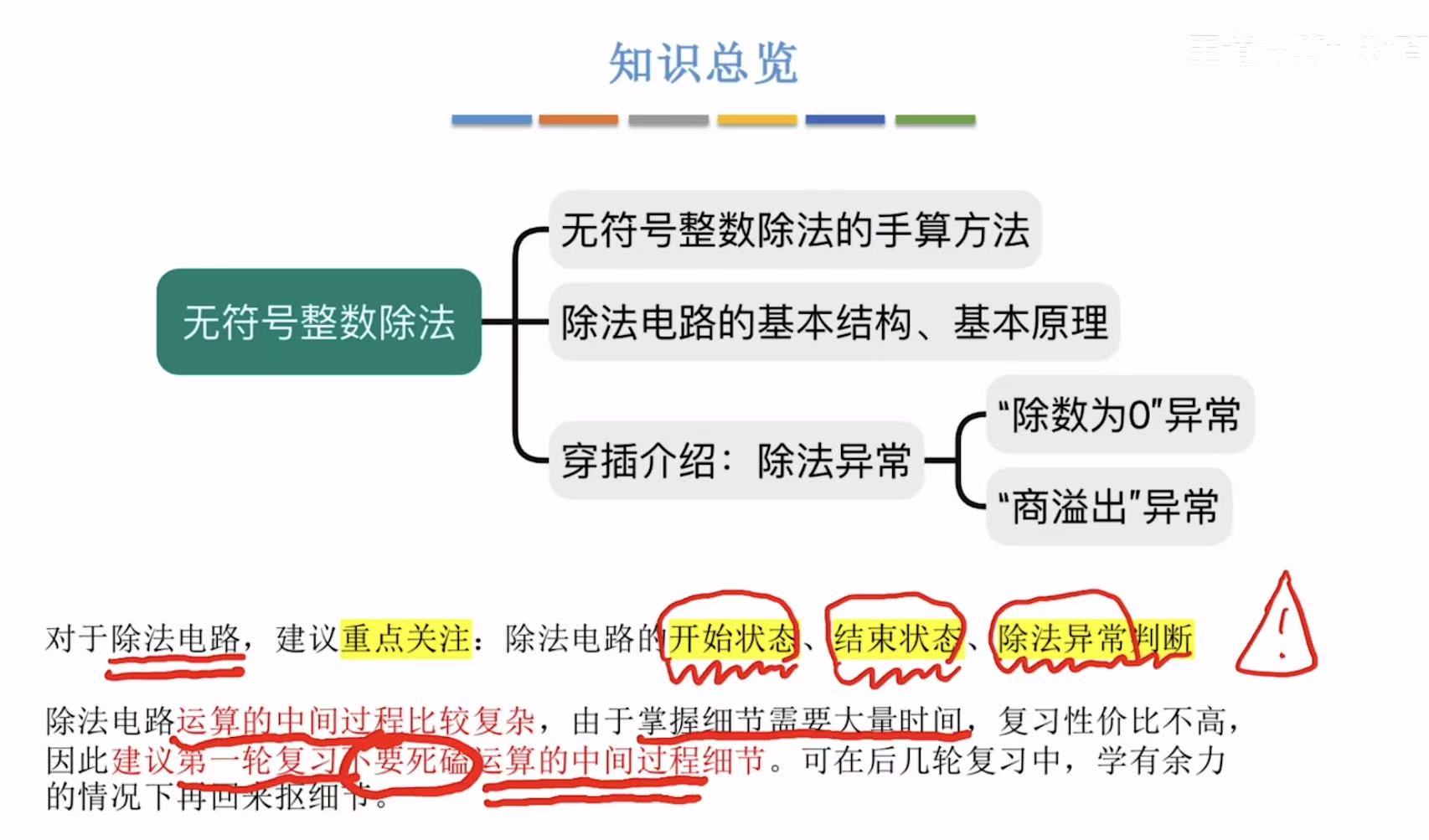

无符号整数除法

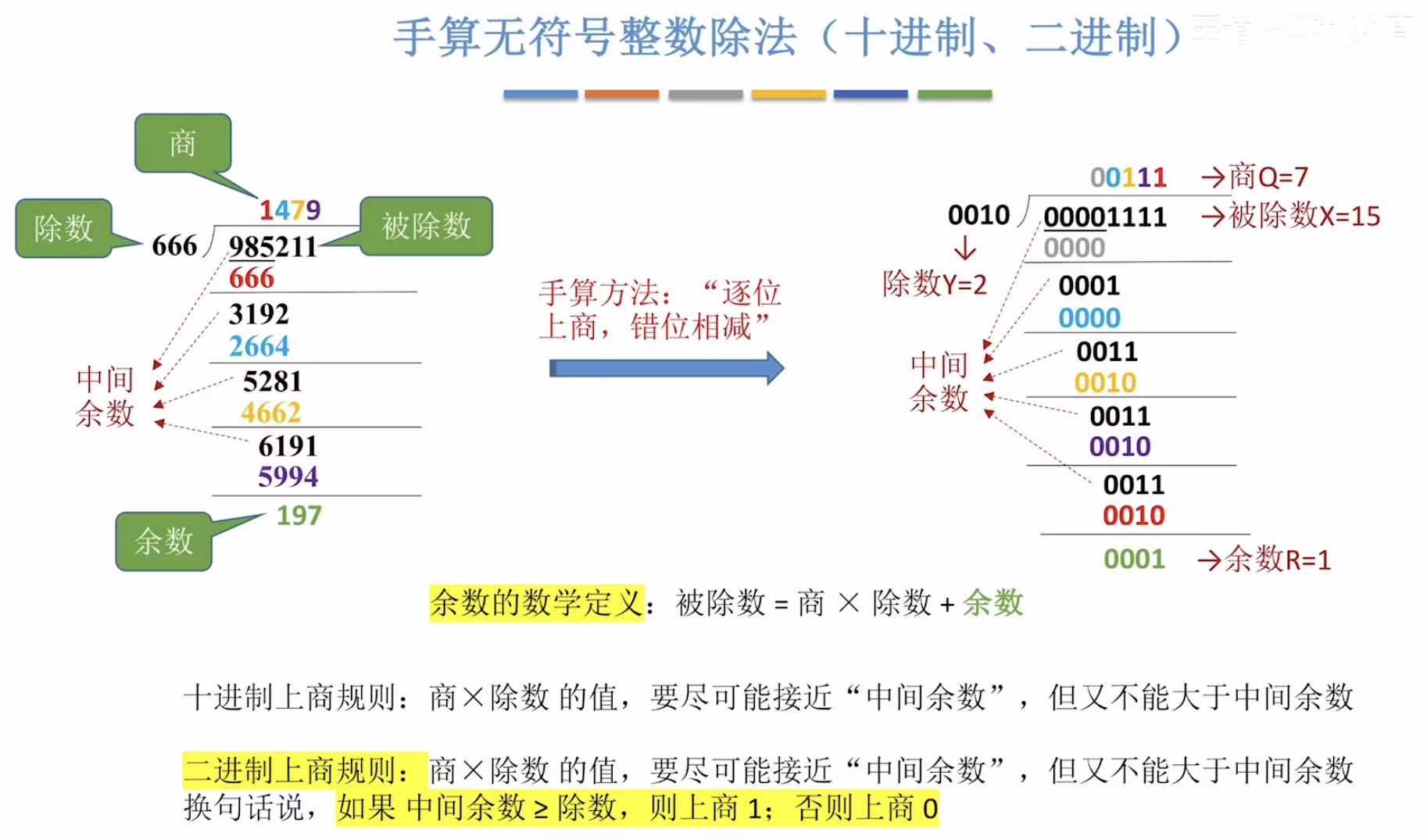

1. 手算除法
引入余数的概念。

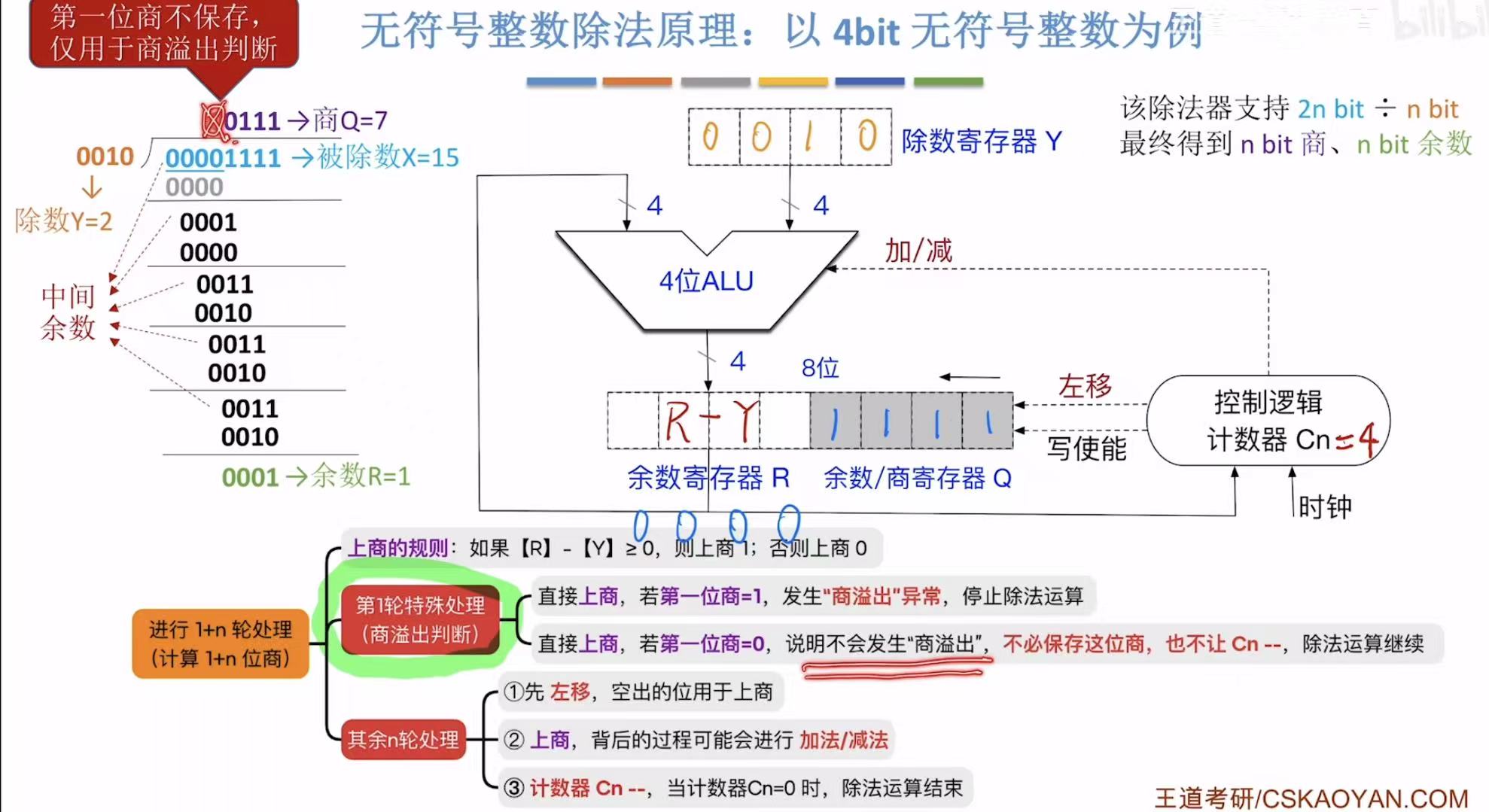

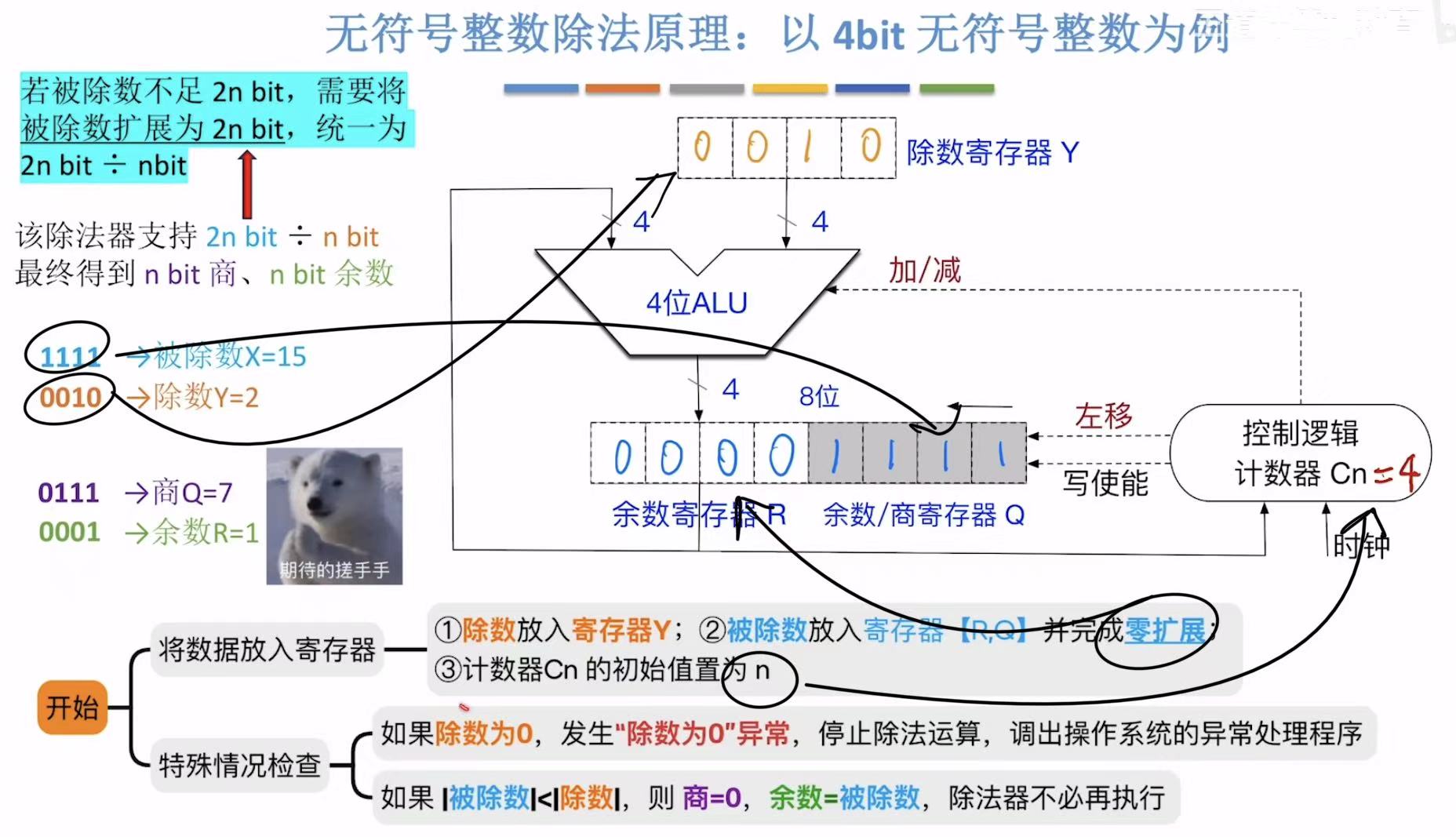

2. 除法原理
第一步都是先各就各位。
零拓展：被除数不够2n位，就添0，让他达到2n位。
注意特殊情况：除数为0or被除数<除数。

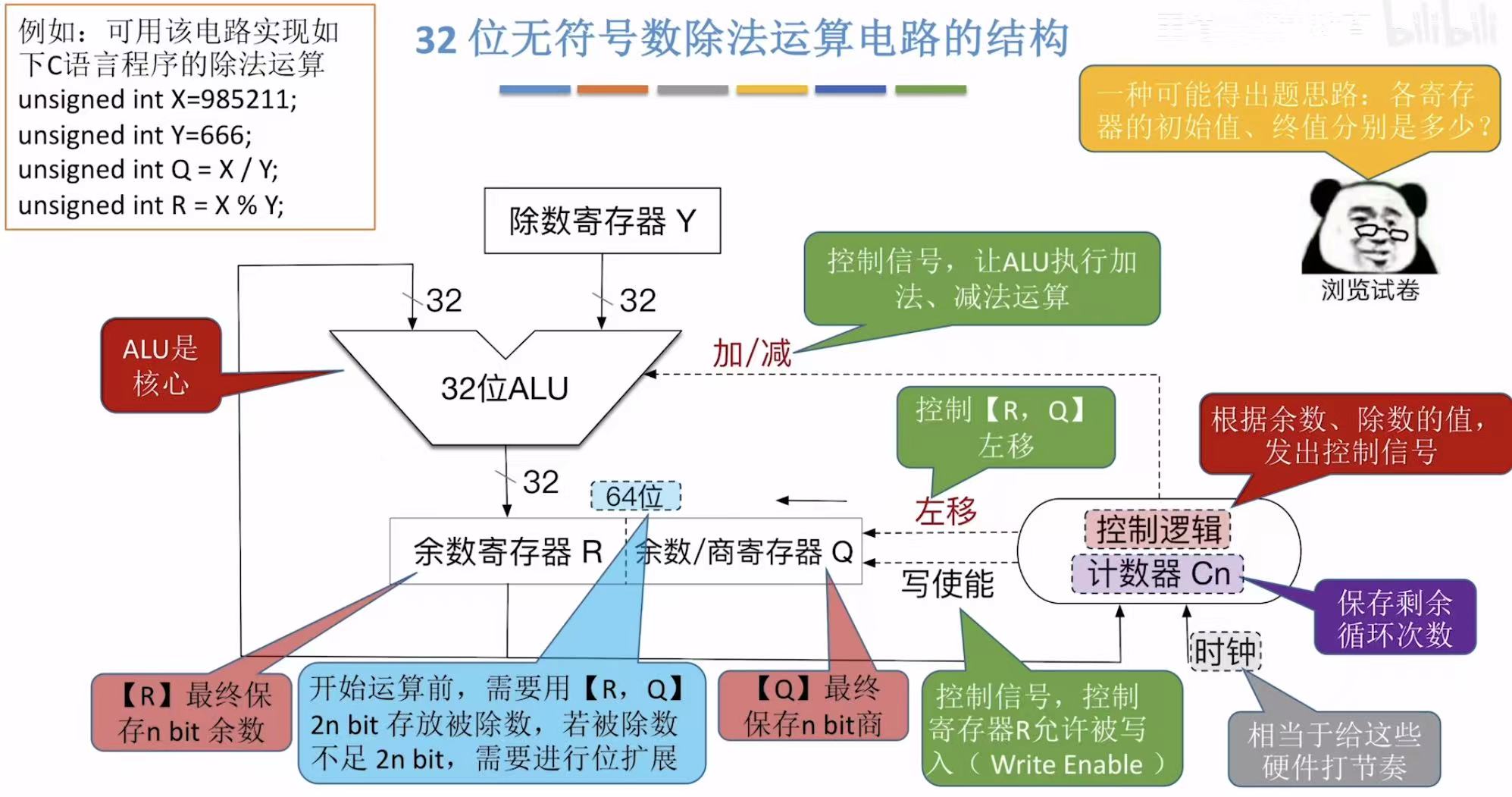

3. 32位除法运算电路
位数变多了而已。就是和四位的过程相同，就

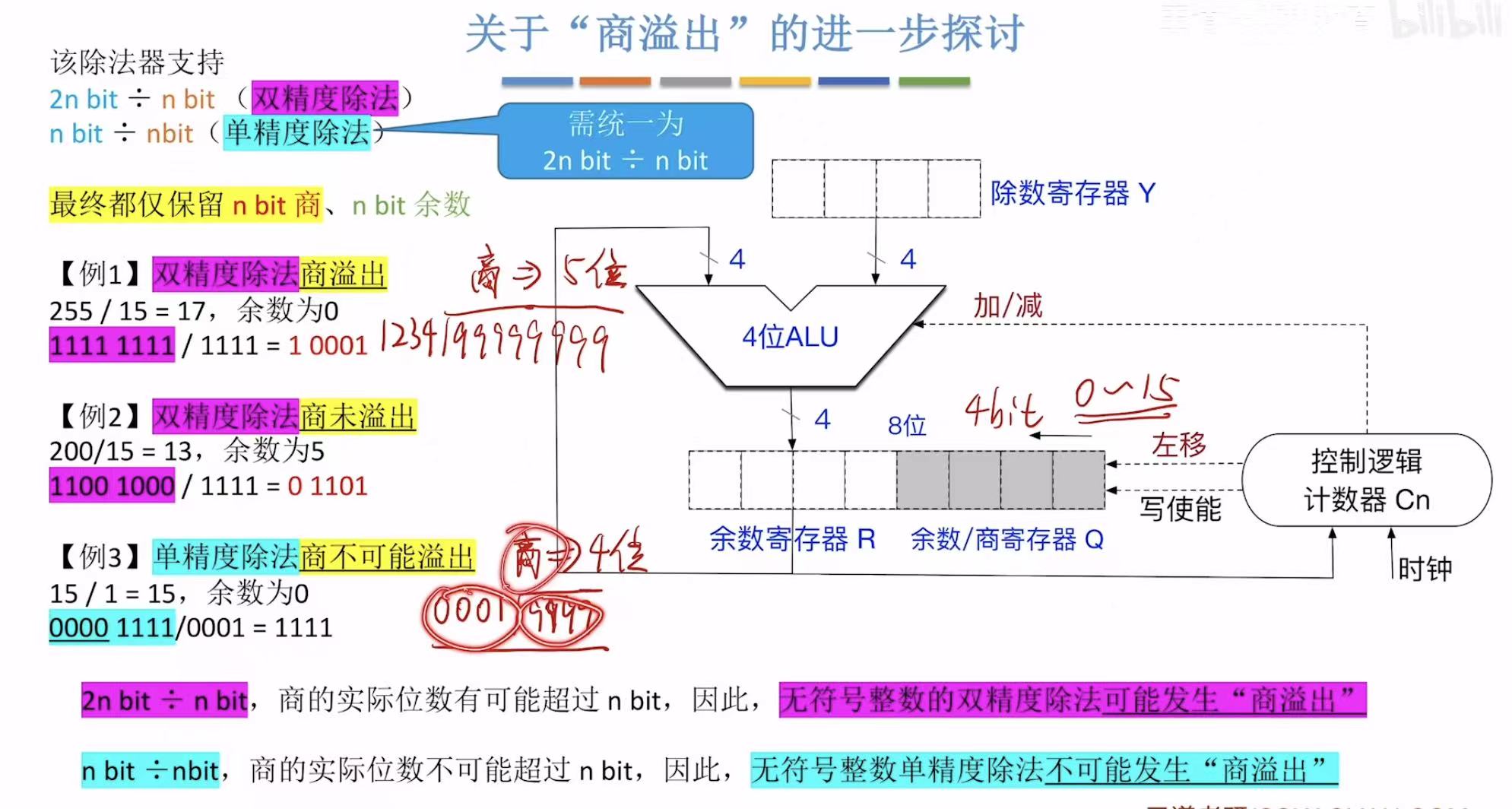

4. 商溢出
只有位数多/位数少的时候才可能发生商溢出。

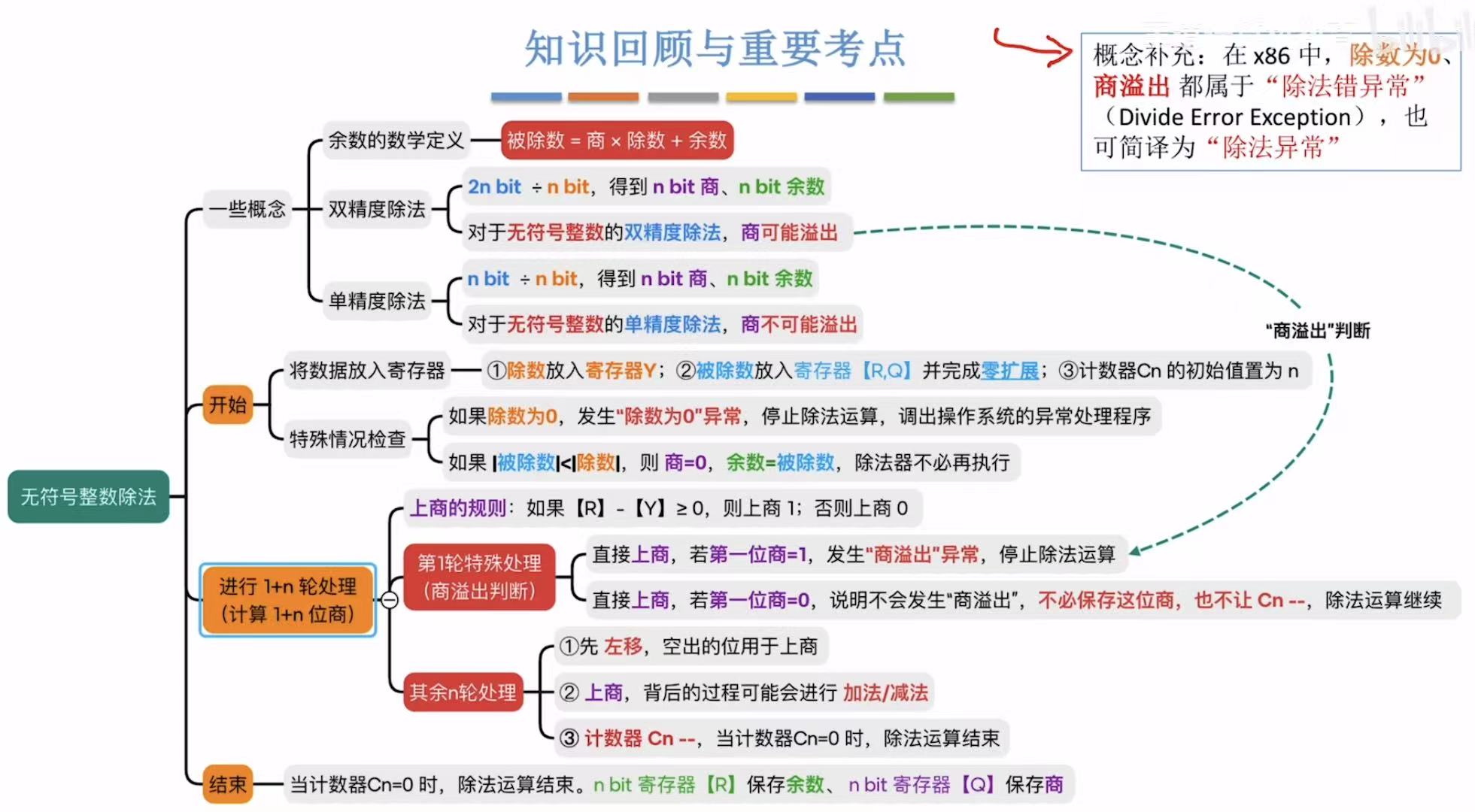

5. 小结

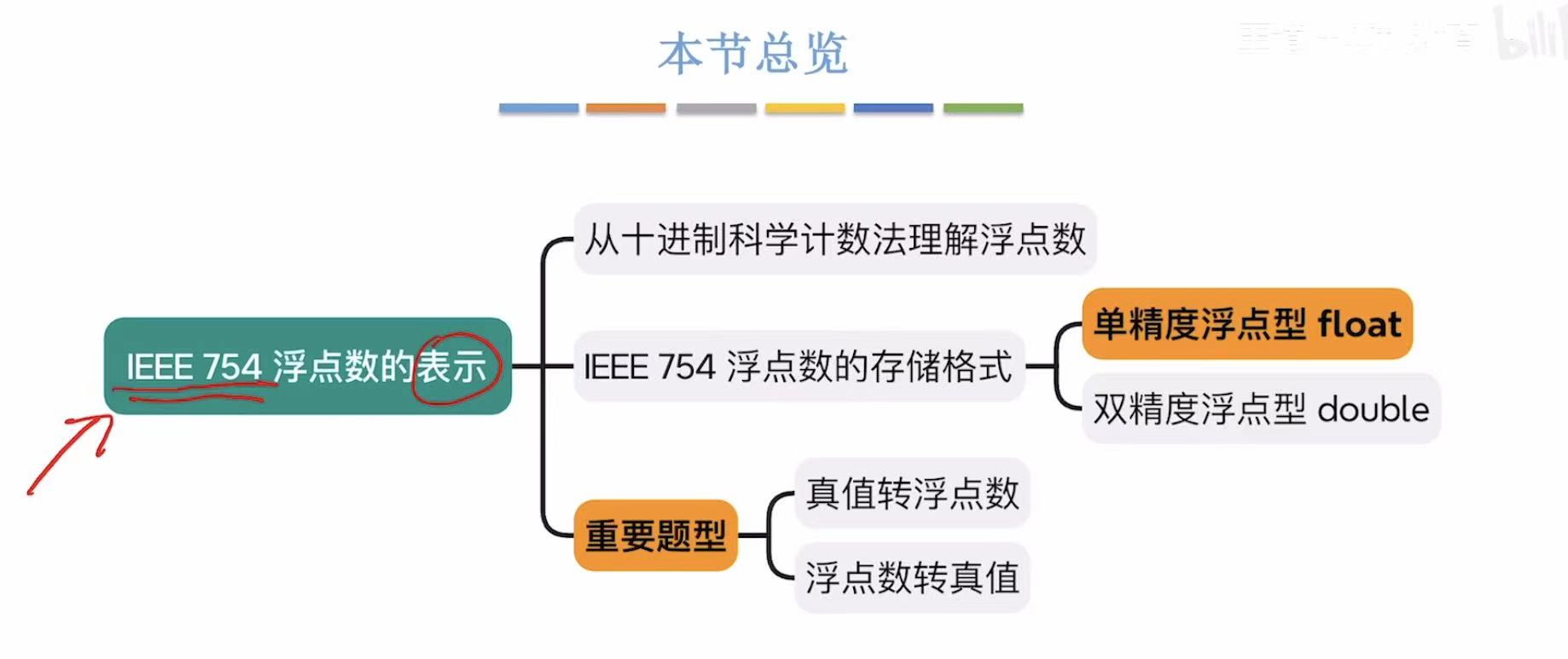

IEEE浮点数的表示

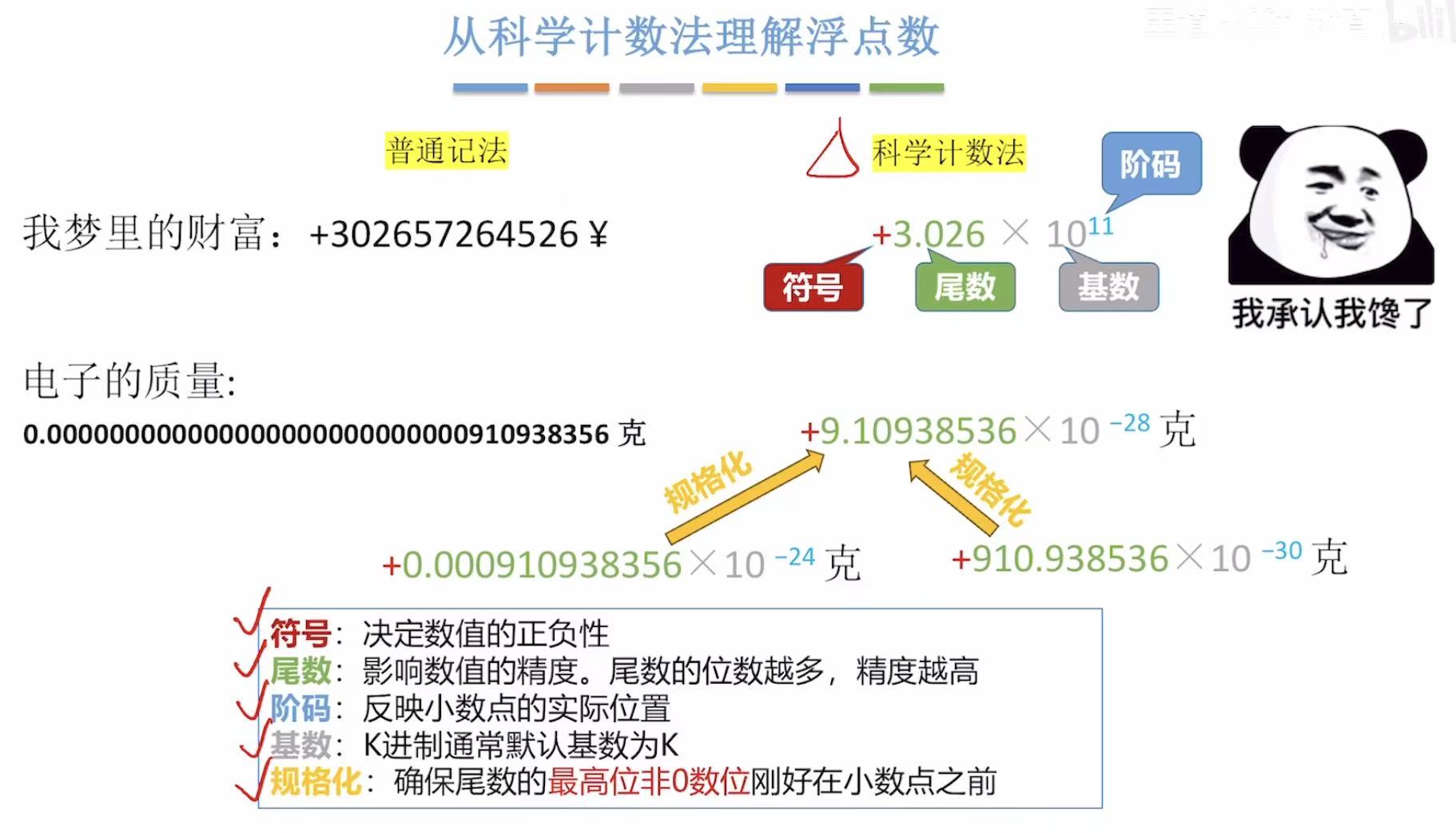

1. 从科学计数法理解浮点数
如果用一个定点数表示超极长的数字，就不好识别，于是出现了科学计数法。
统一为：符号 一位数字 小数点 ×10的n次幂
整数部分只有一个非零数字。就是规格化就

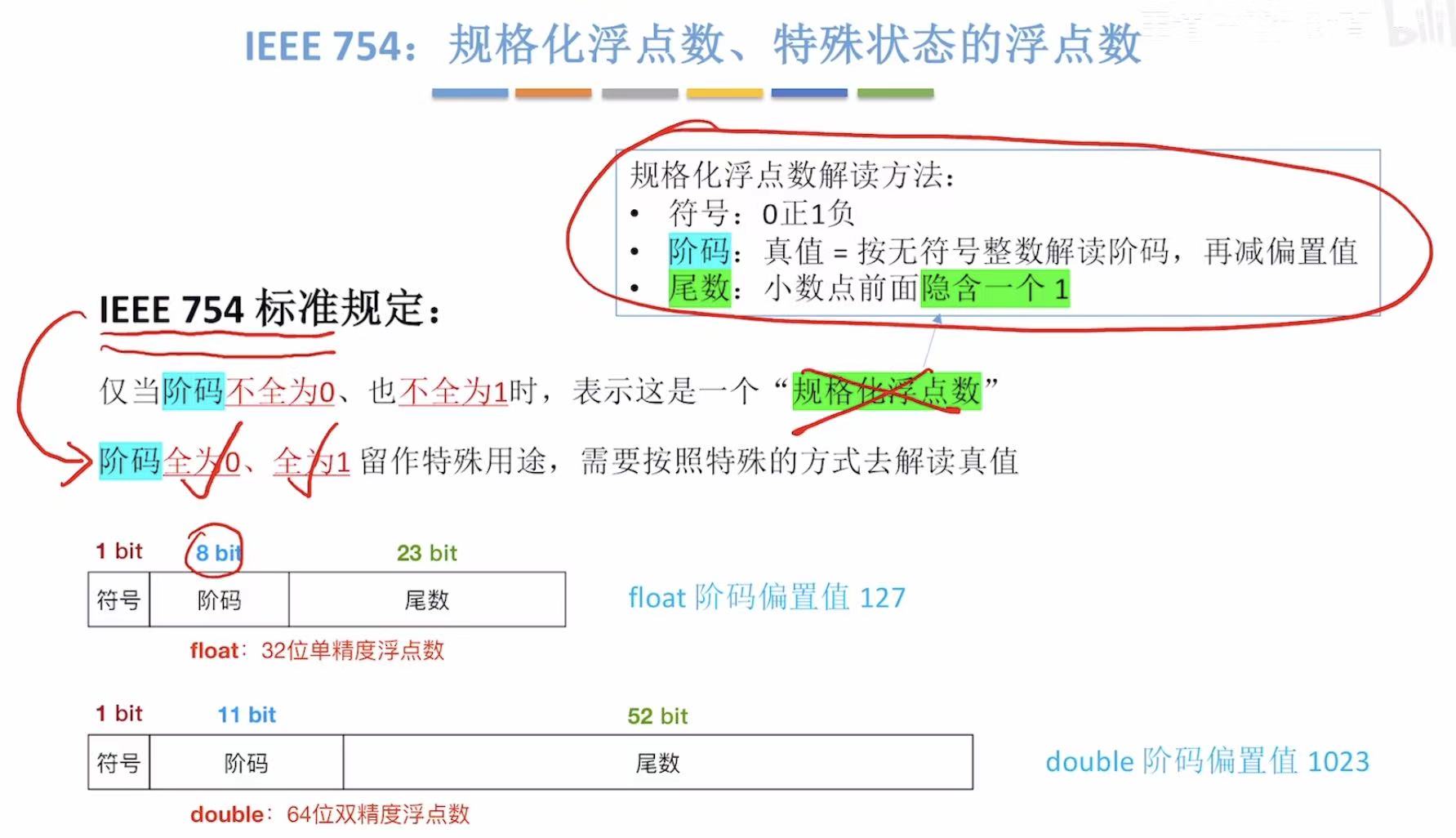

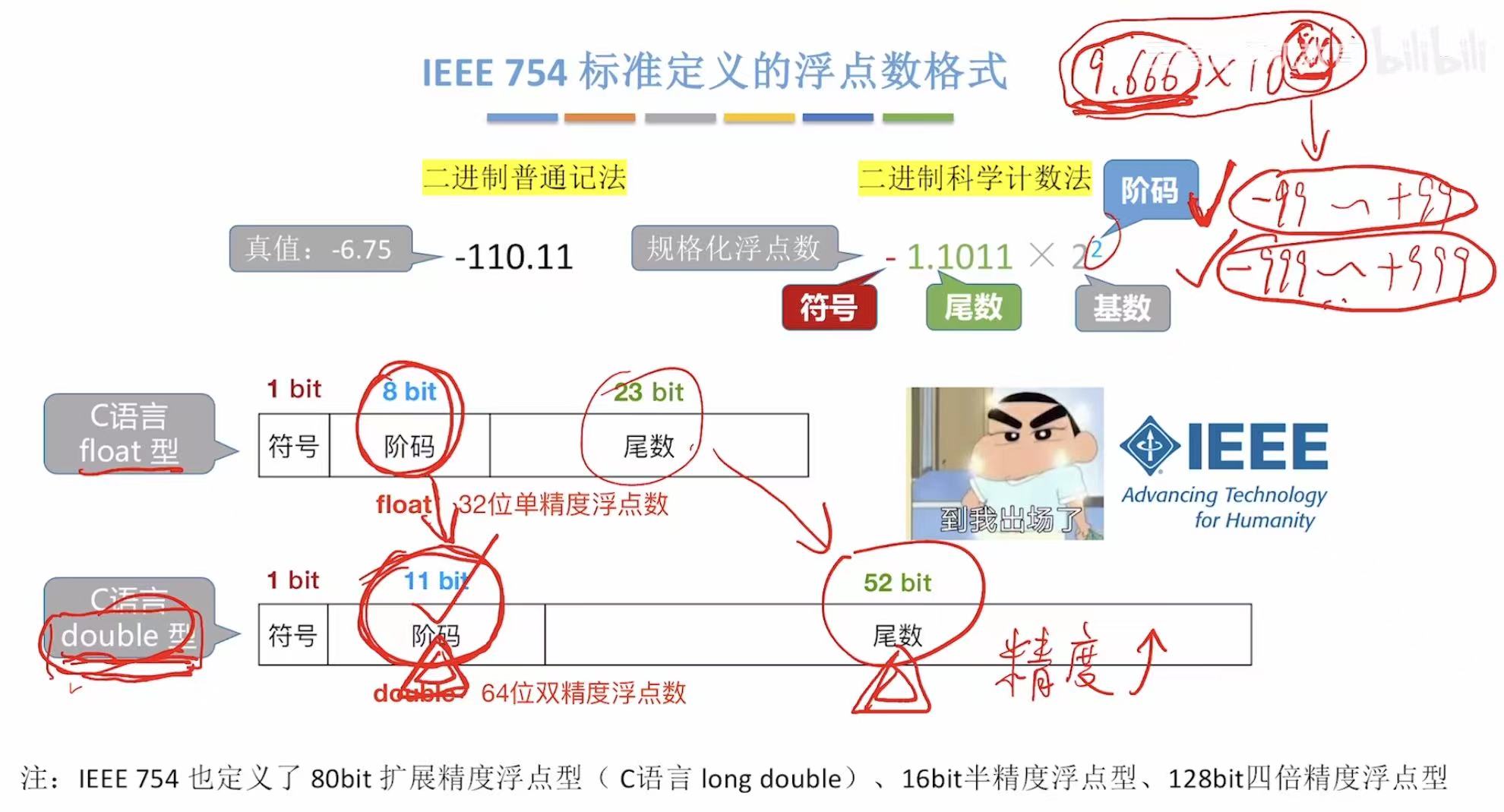

2. IEEE754标准定义的浮点数格式
类比十进制，二进制的科学计数法也是这个样子的。（二进制科学计数法纯是为了方便理解，不是术语）
把符号、尾数、阶码、基数都对应过来，就是图中长条方格的样子，记住这个就方便做题了。

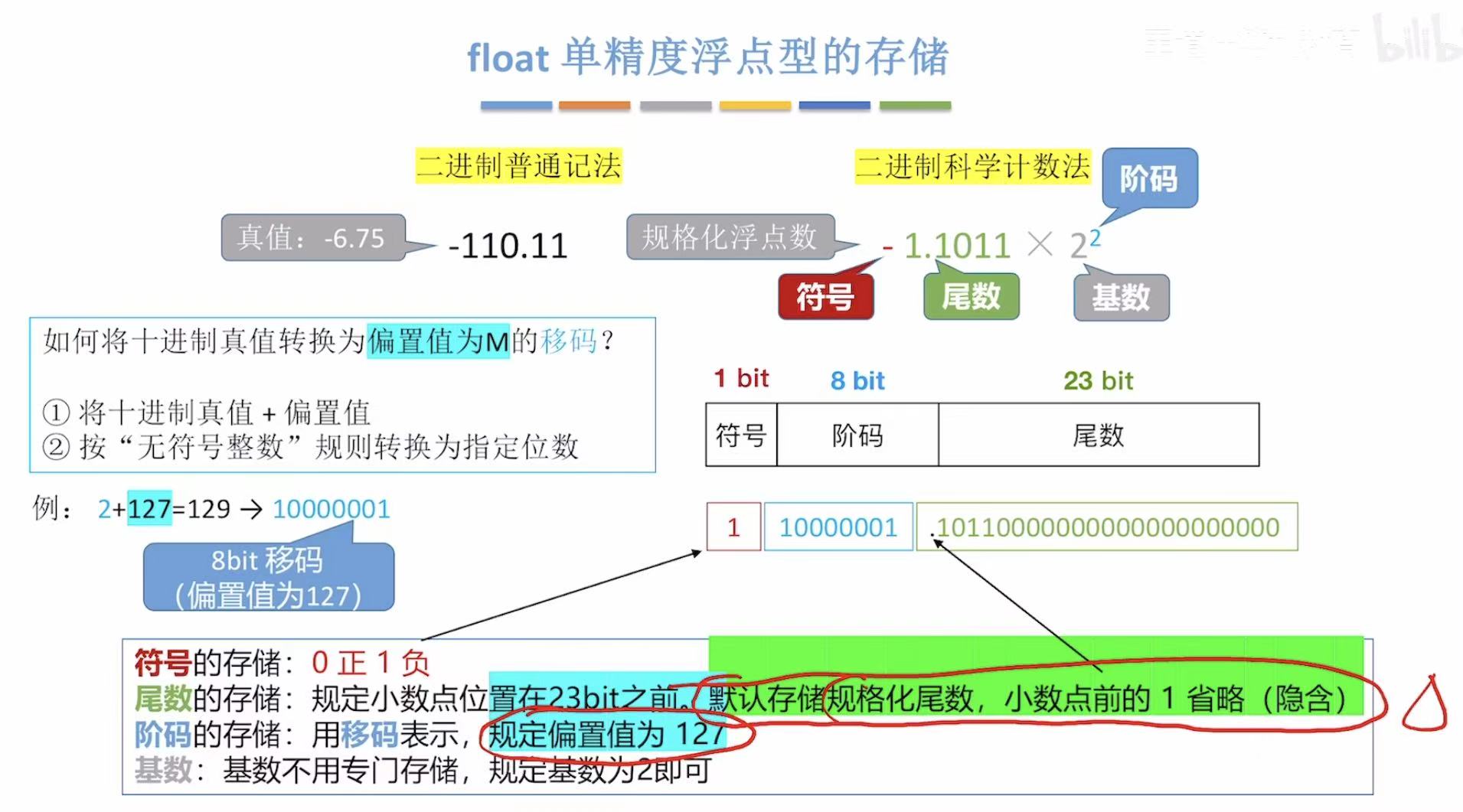

2.1 单精度
单精度：32位。
阶码：偏移值127+阶码本身

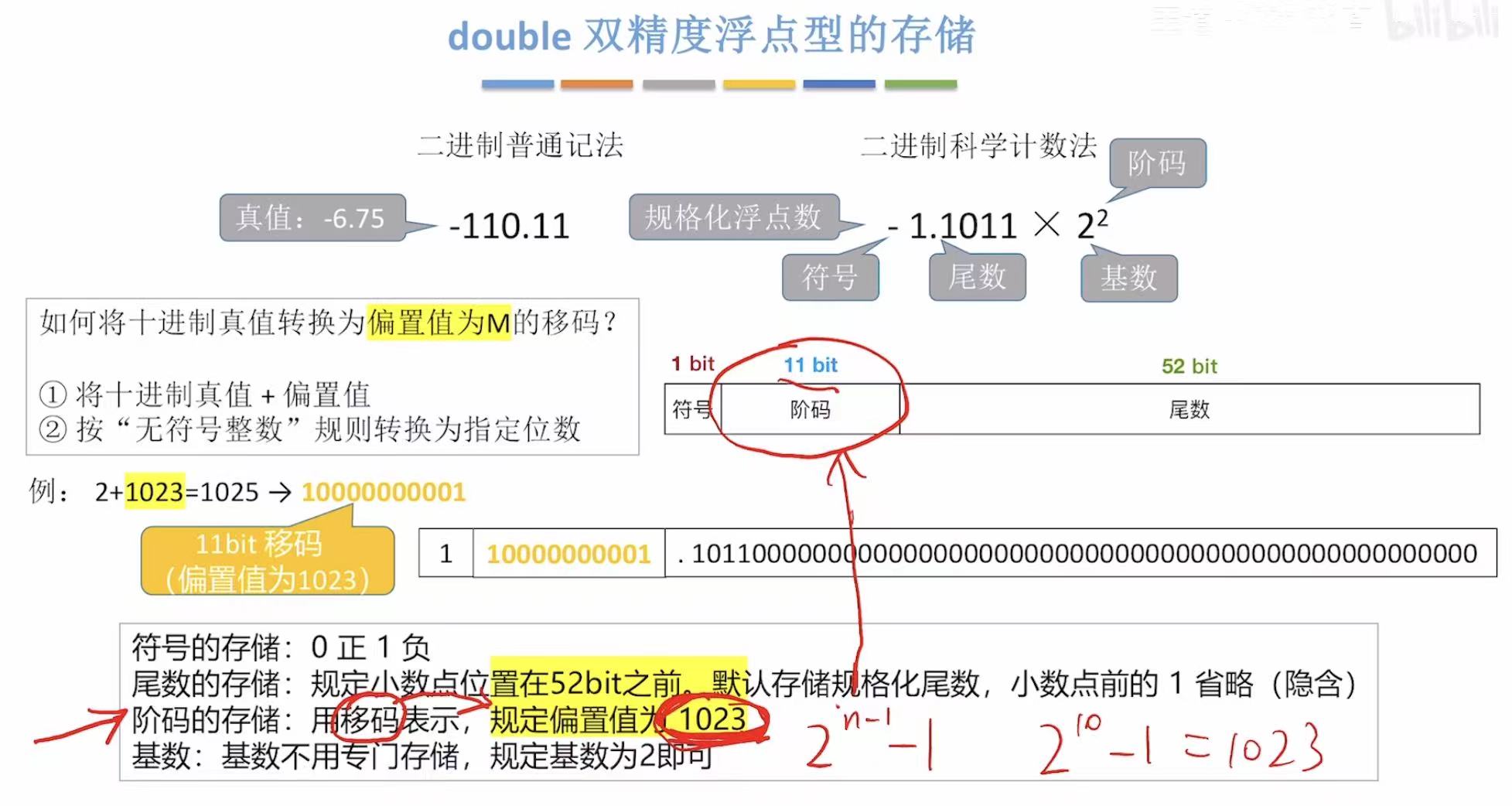

2.2 双精度
双精度：64位。（不够位数就用0补）
阶码：偏移值1023+阶码

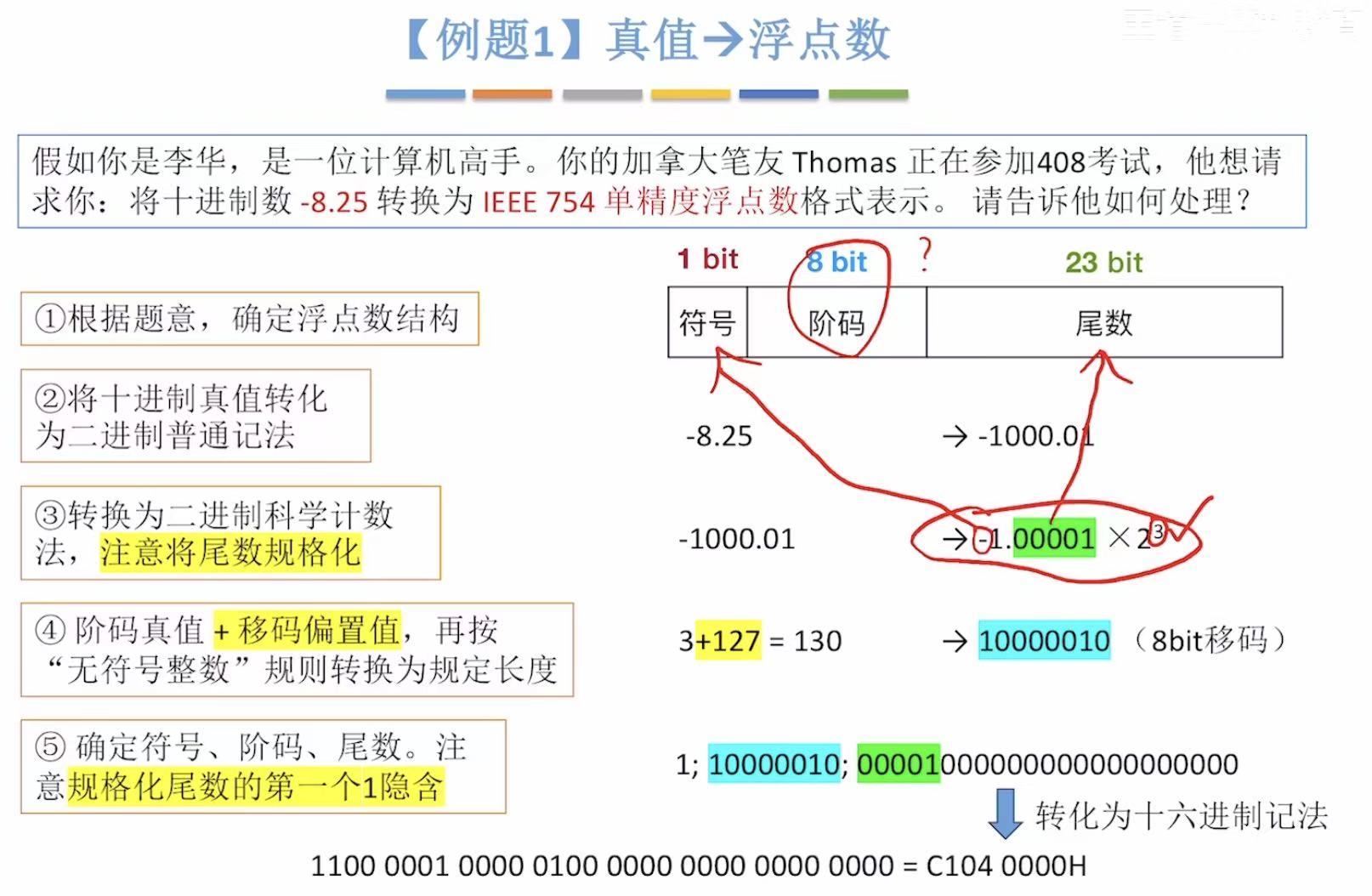

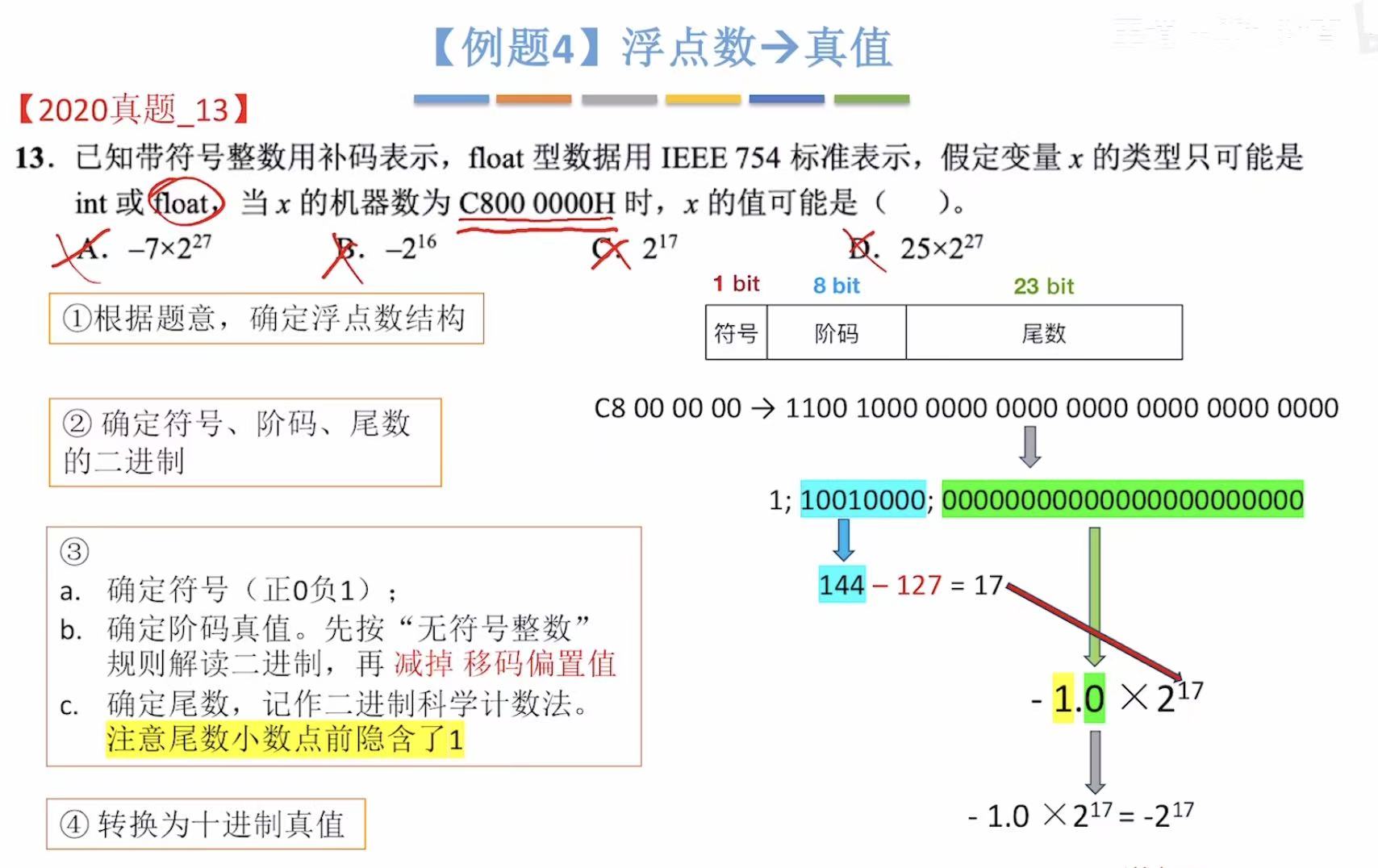

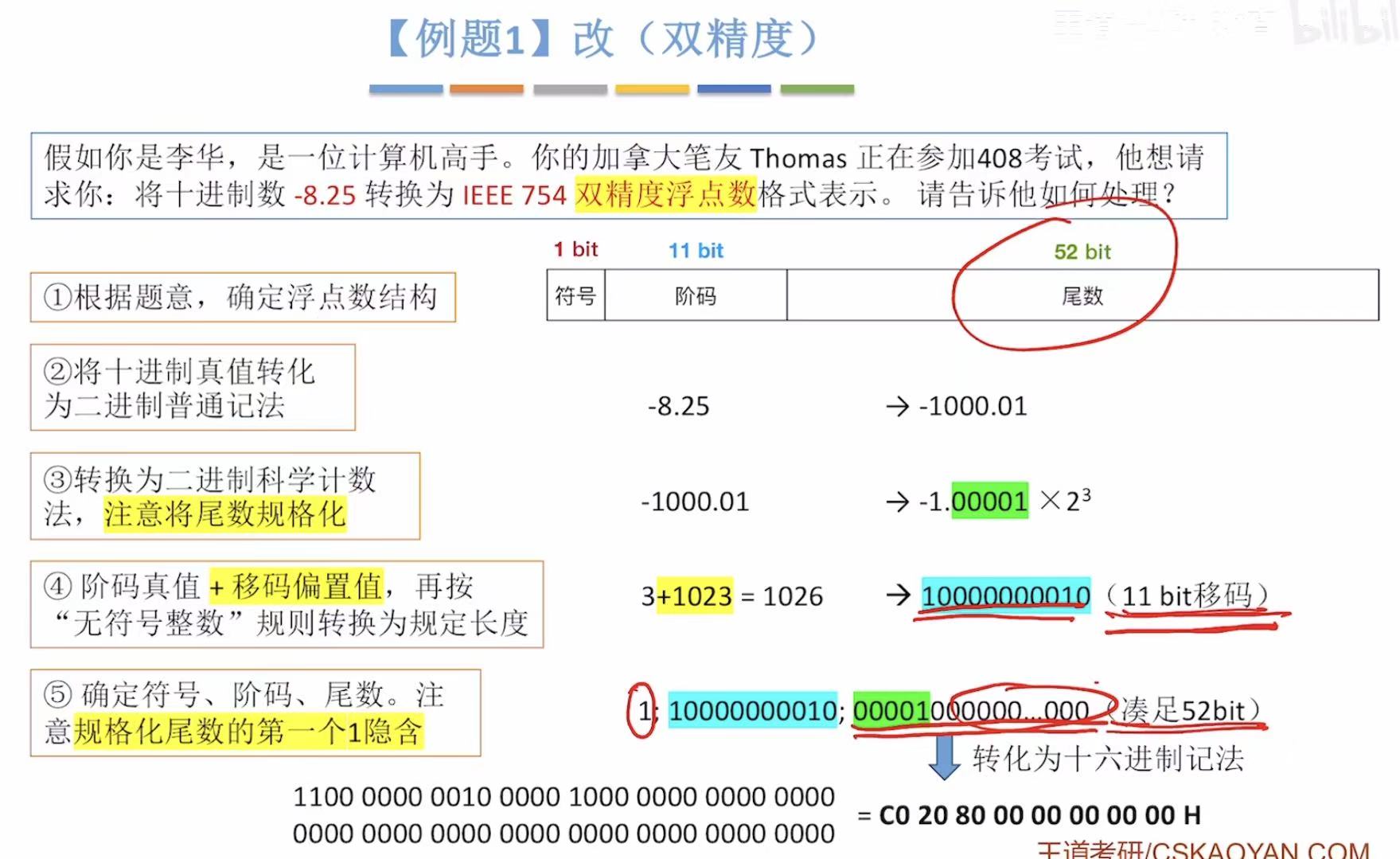

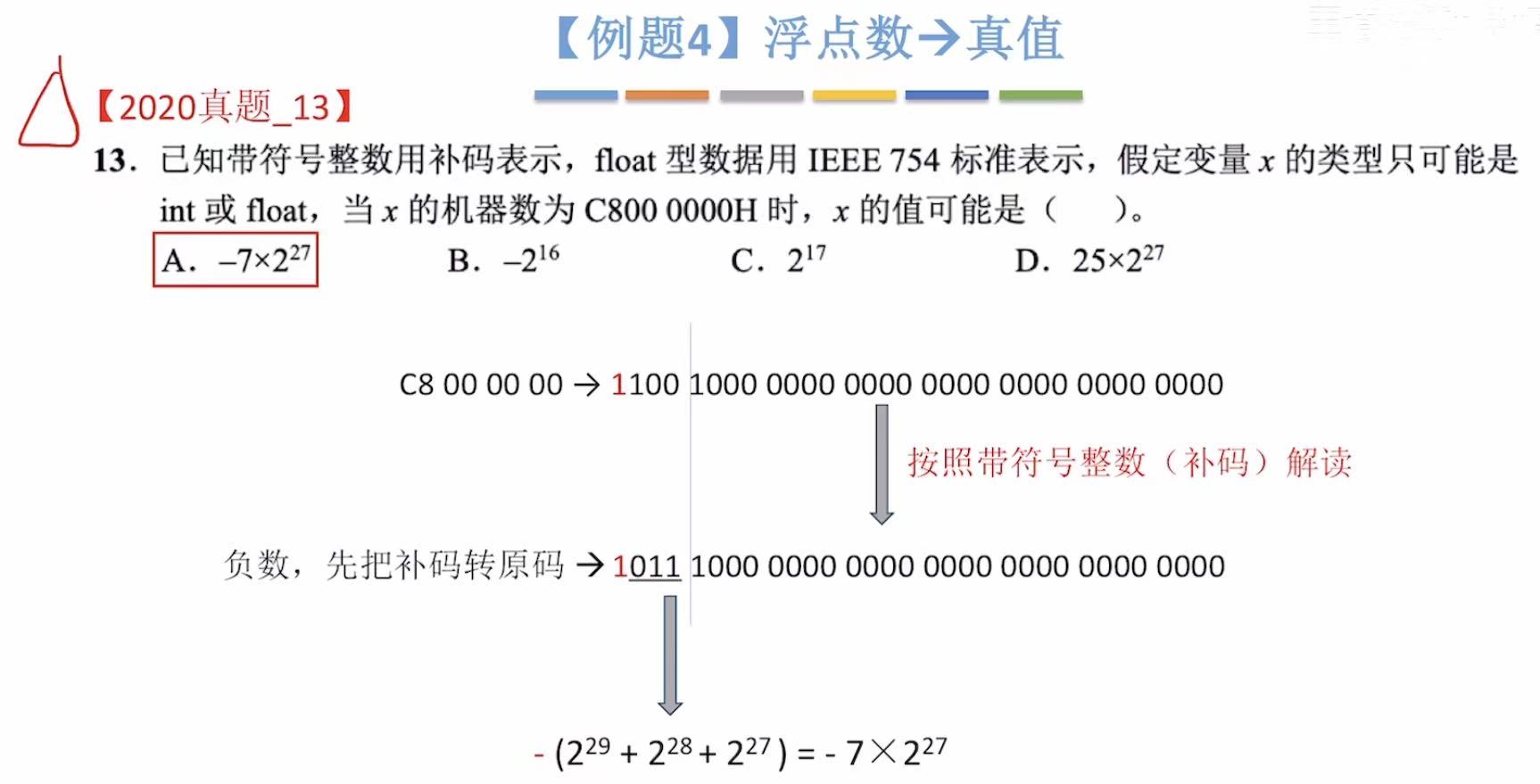

3. 例题

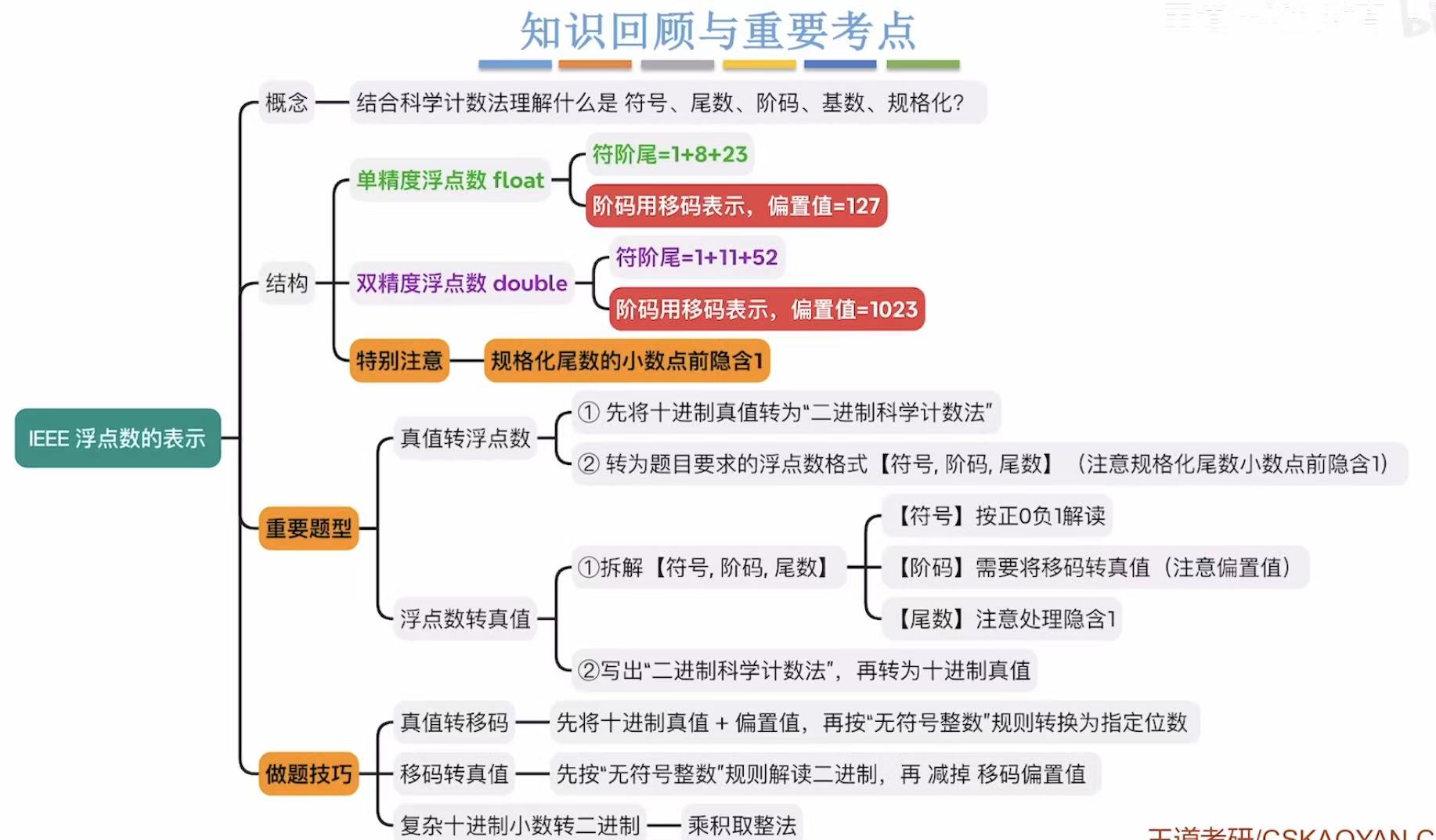

4. 小结

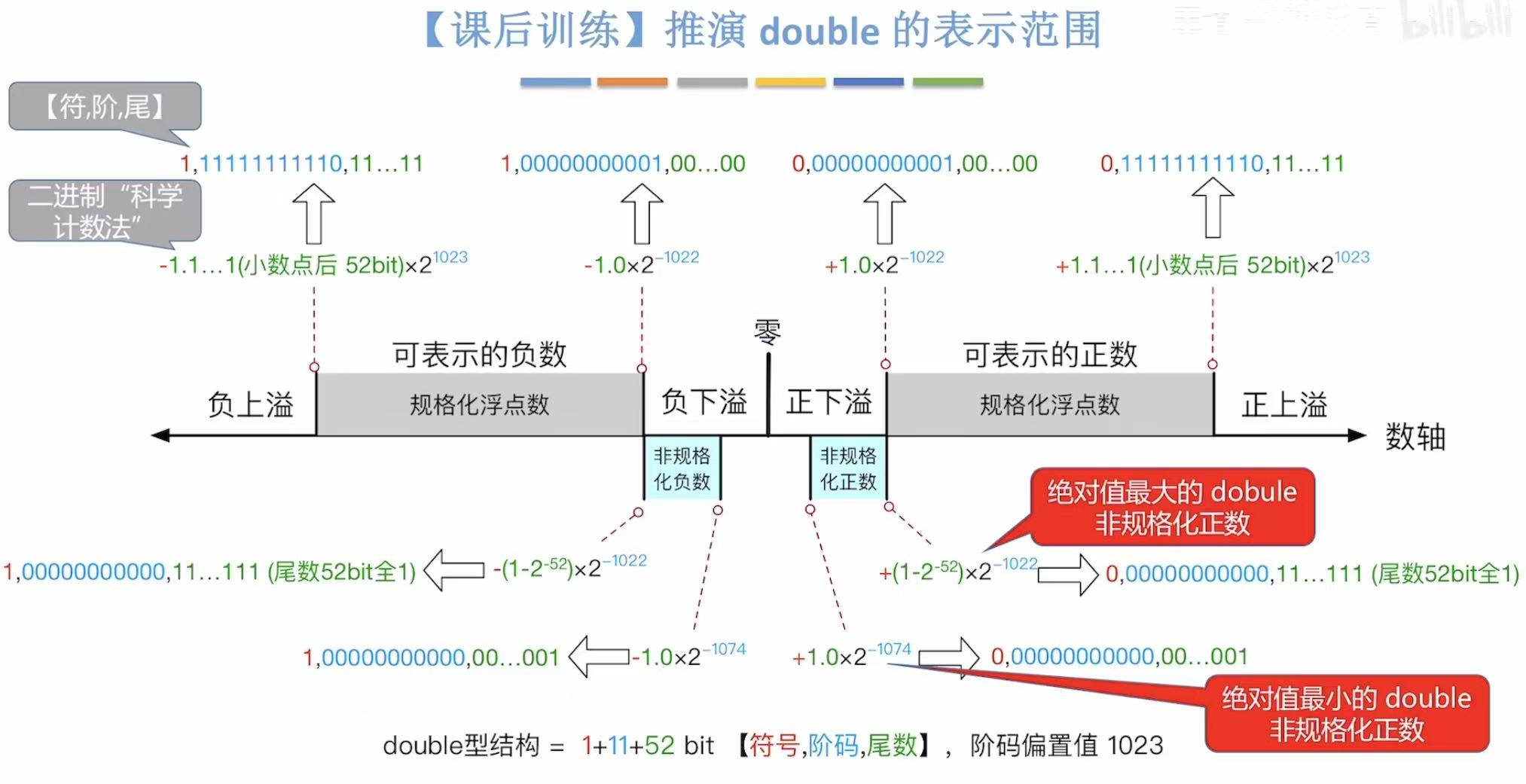

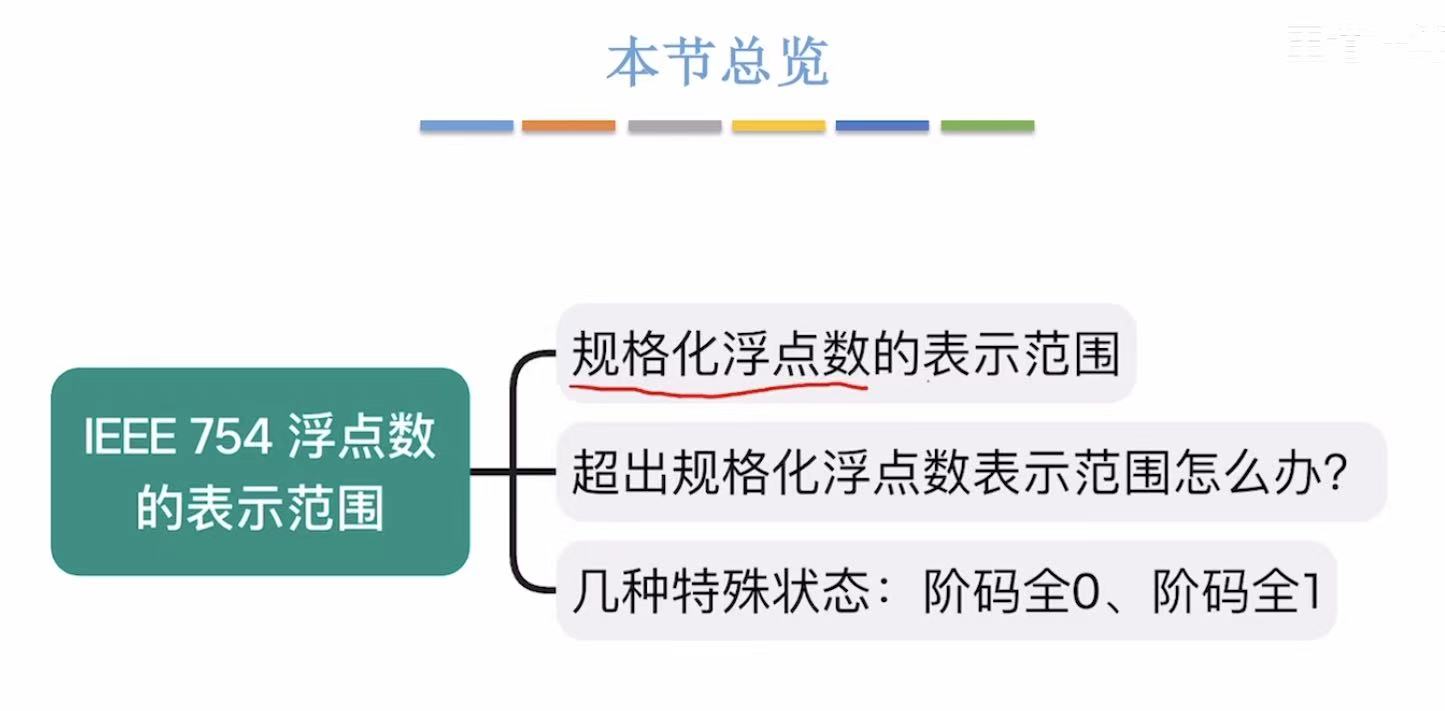

IEEE754浮点数的表示范围
1. 分类

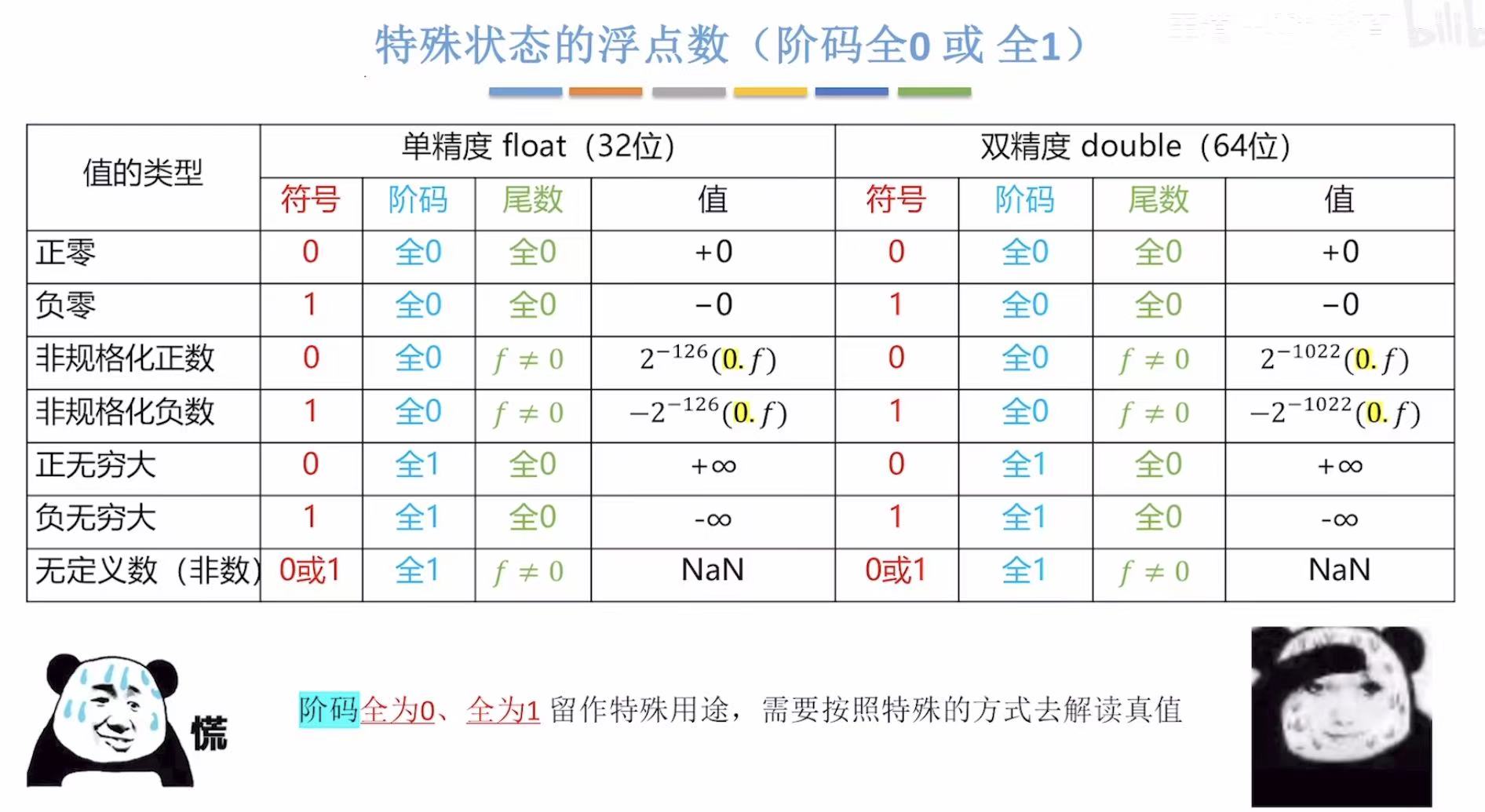

就是浮点数中，阶码全为0或者全为1的时候，这个浮点数表示的什么意思。

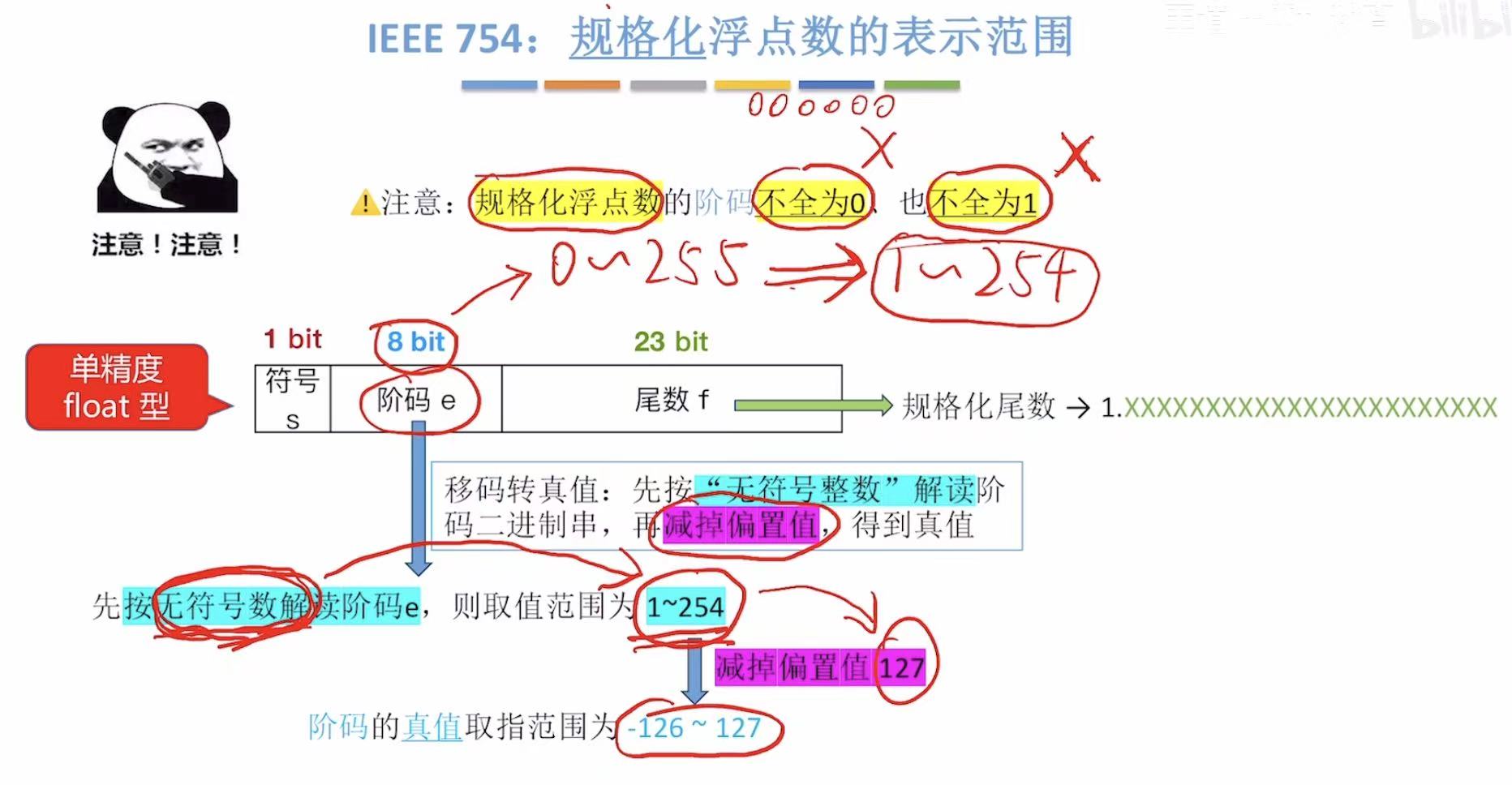

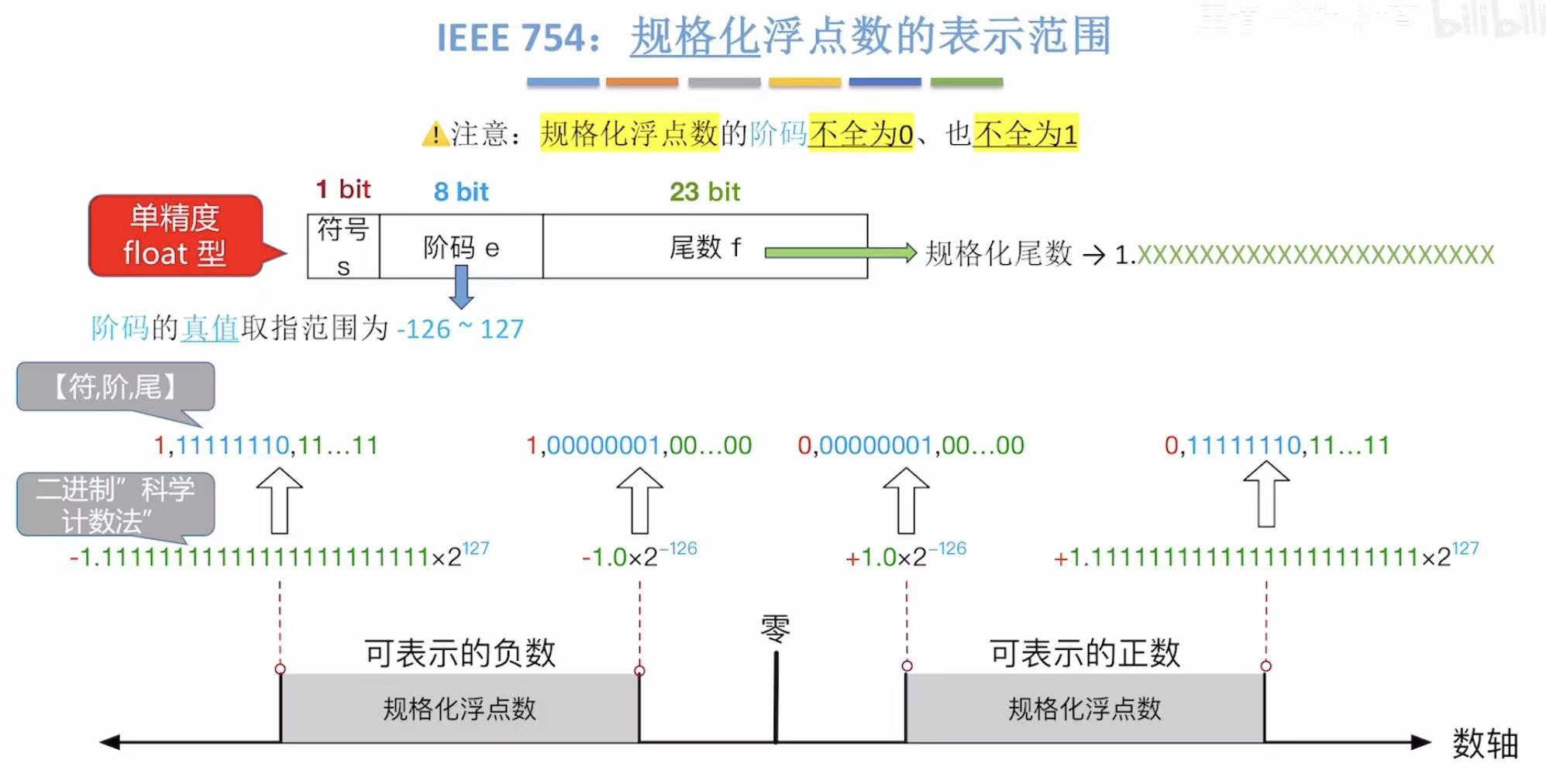

2. 规格化浮点数
规格化浮点数就是正负数轴上的中间位置，左边儿有特殊情况，右边儿也有特殊情况。

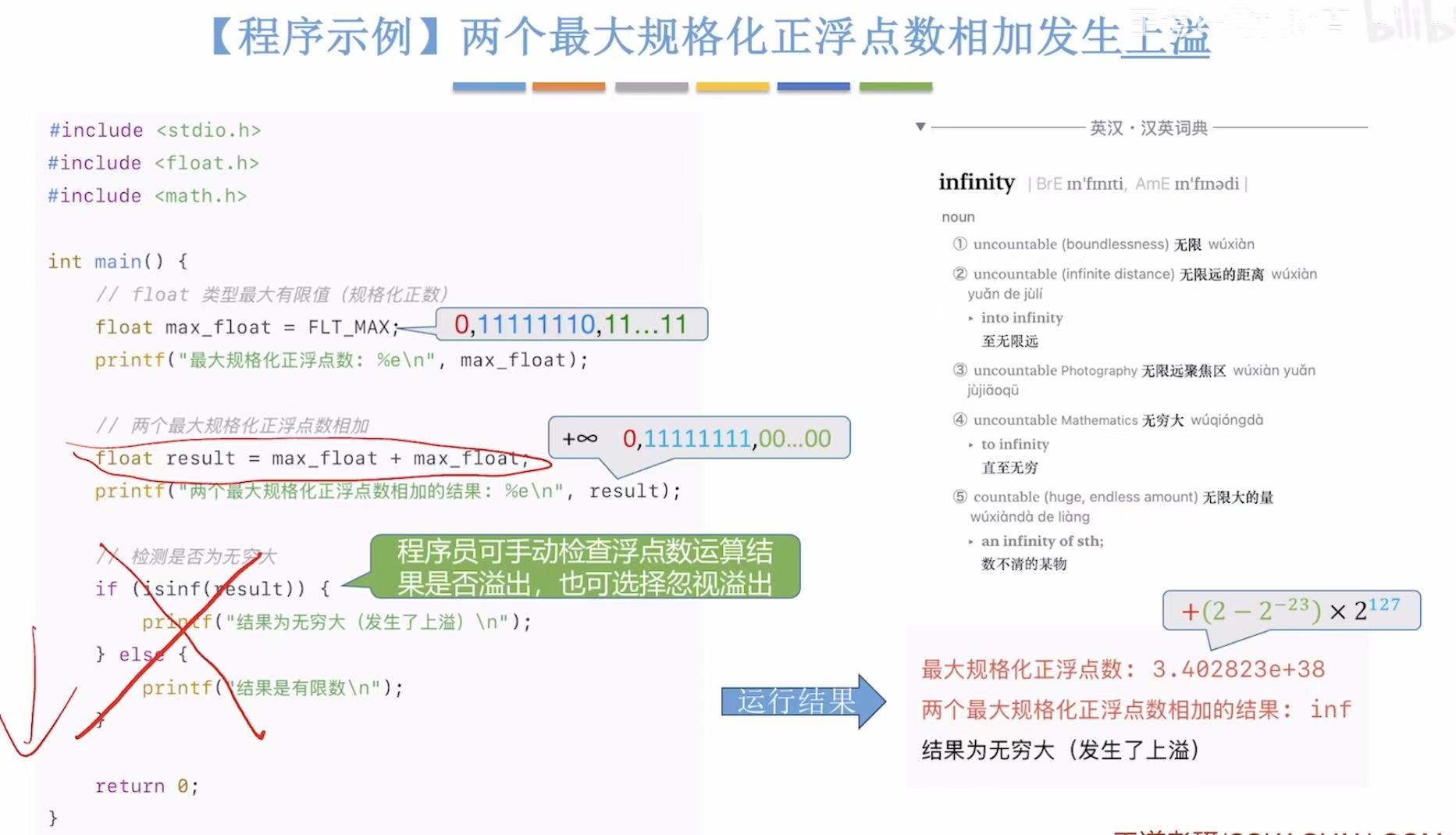

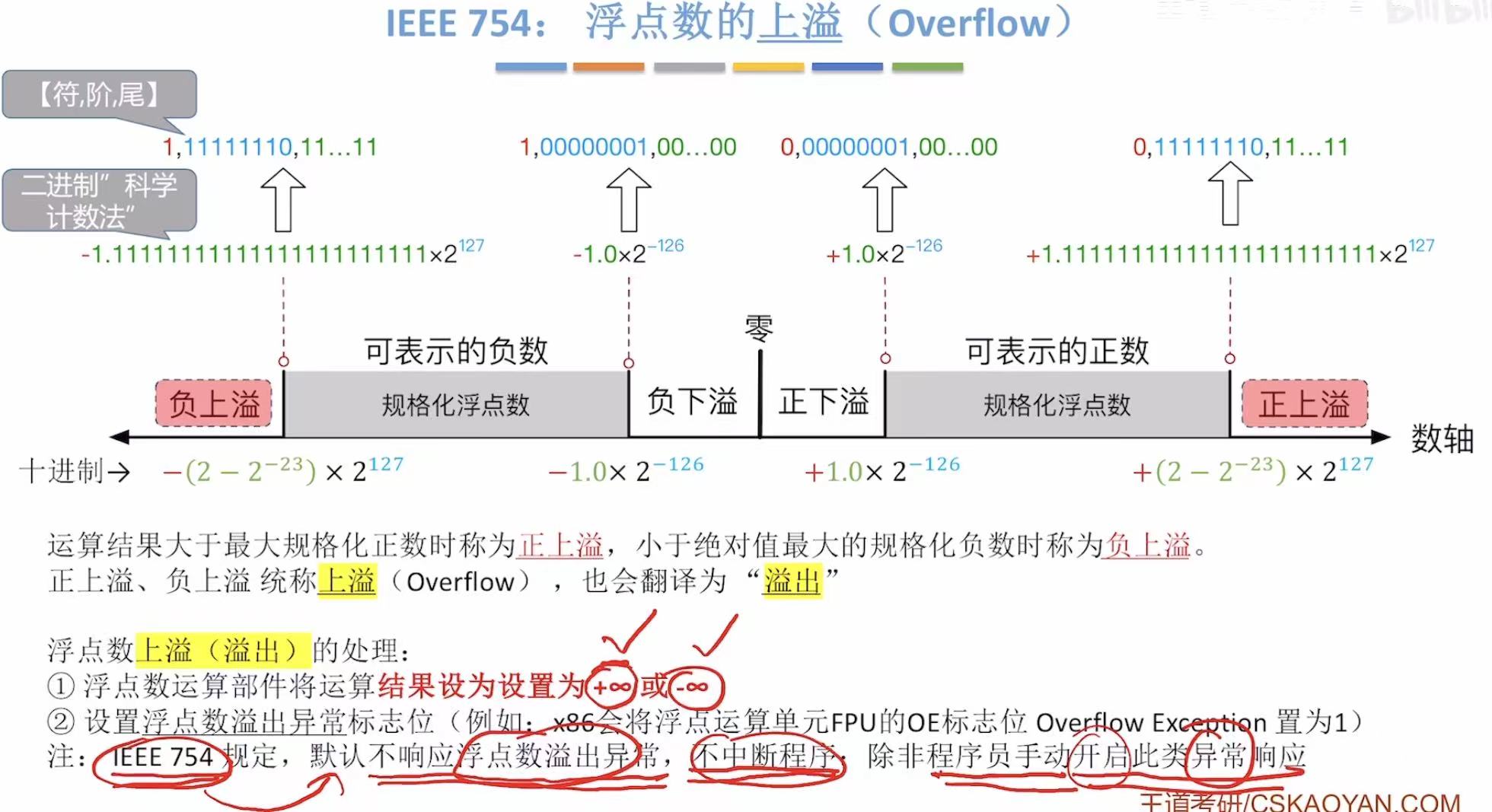

2.1 上溢
就是数轴上趋于无限的部分。

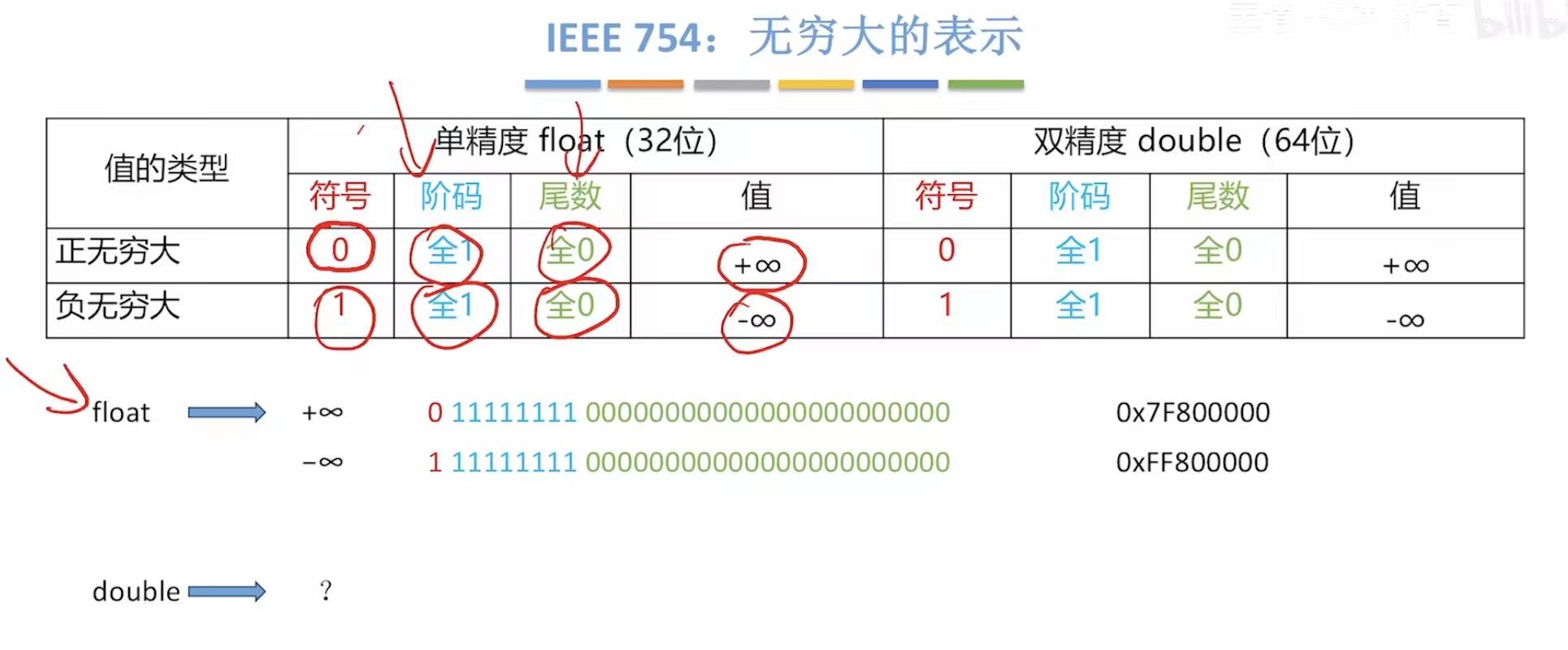

无穷大的表示
对标高数中的正无穷大和负无穷大。

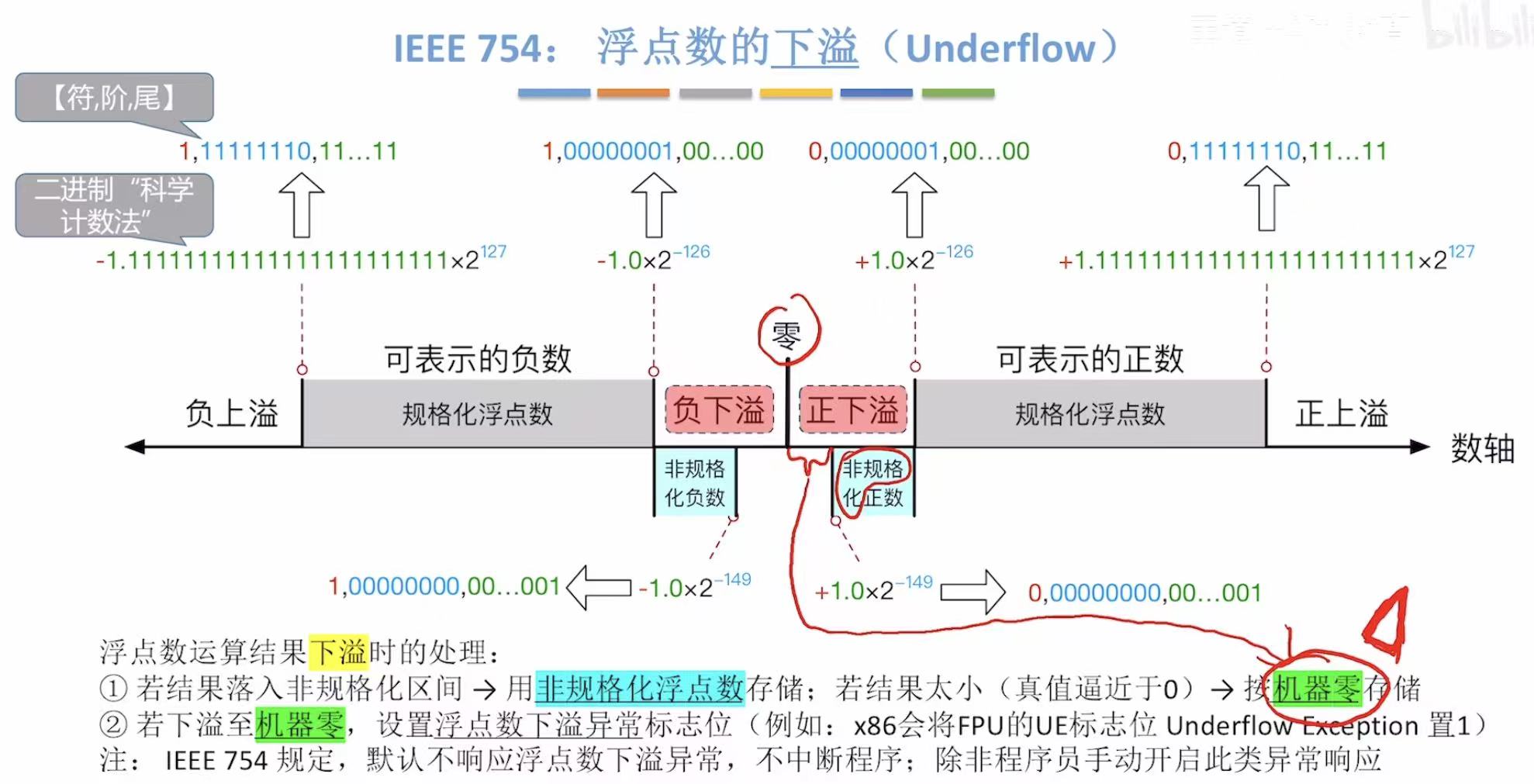

2.2 下溢
就是正负数轴上趋于0的部分。
下溢中囊括非规格化的数。

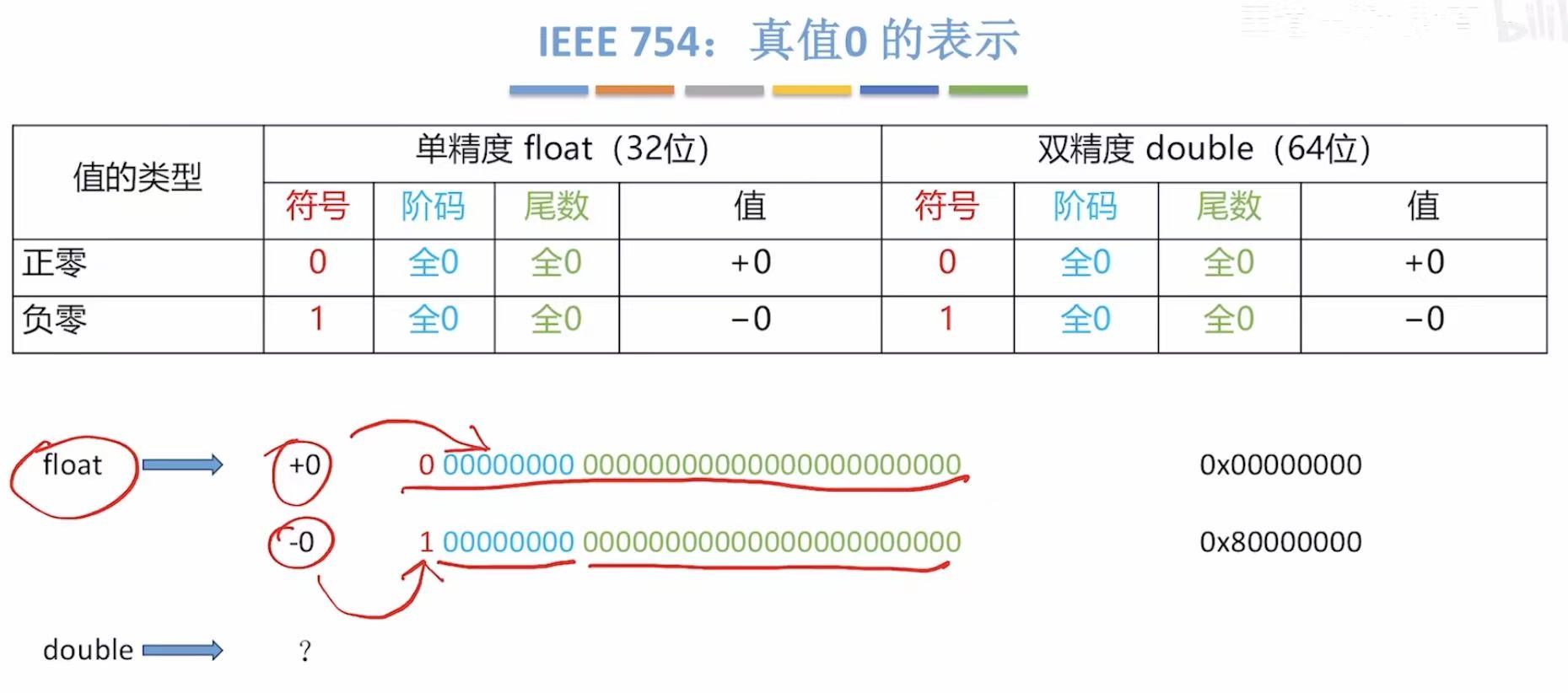

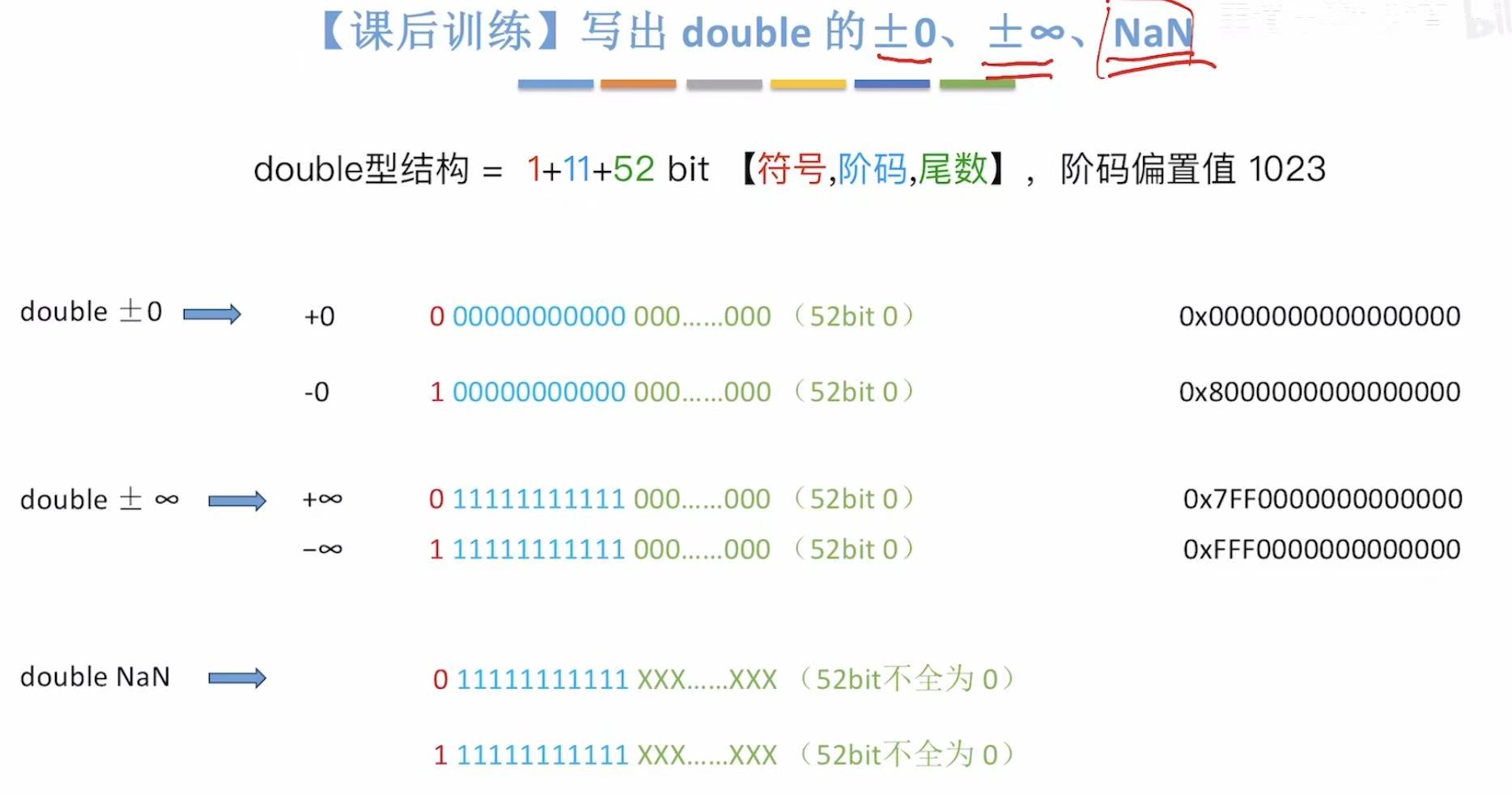

真值0的表示

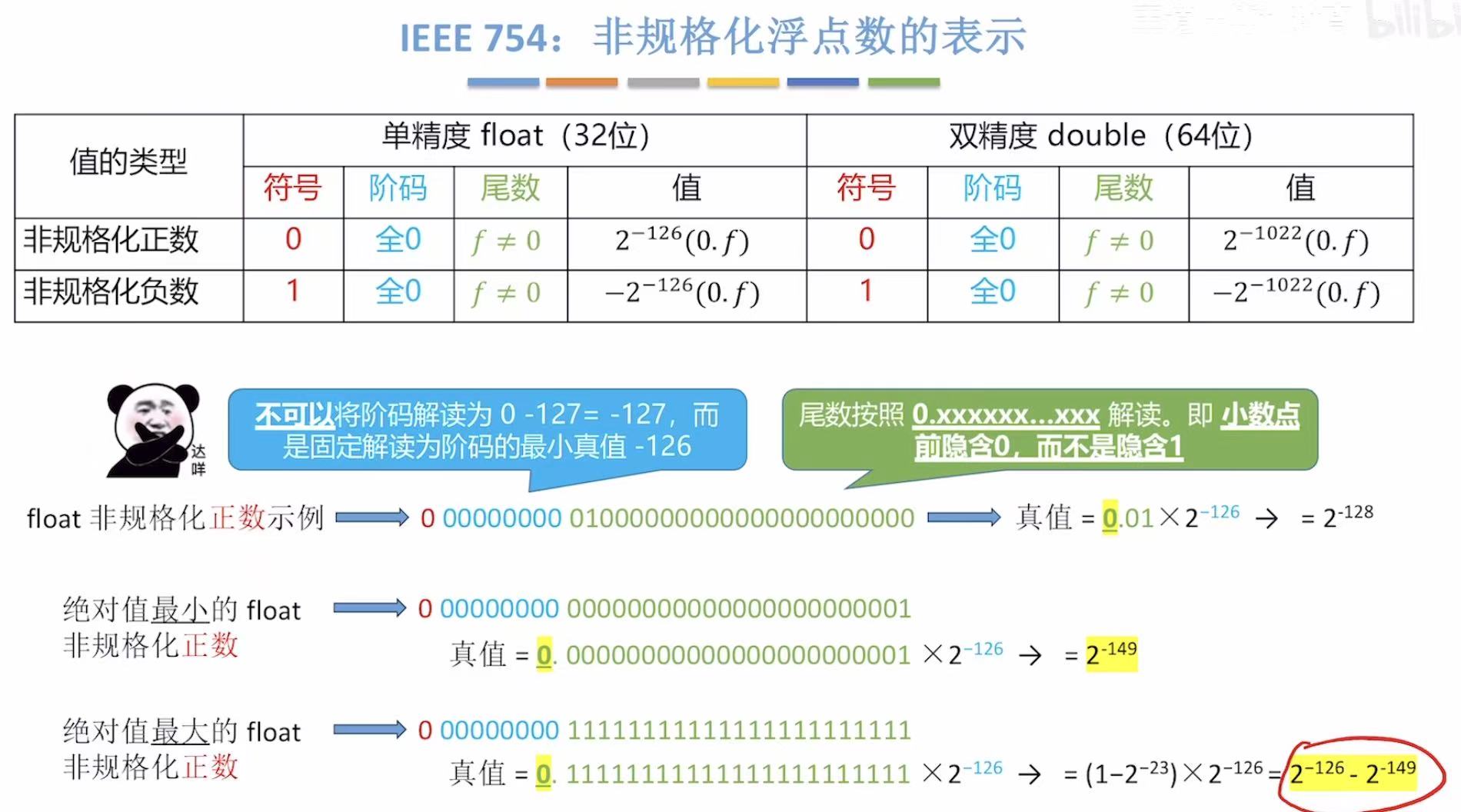

3. 非规格化浮点数

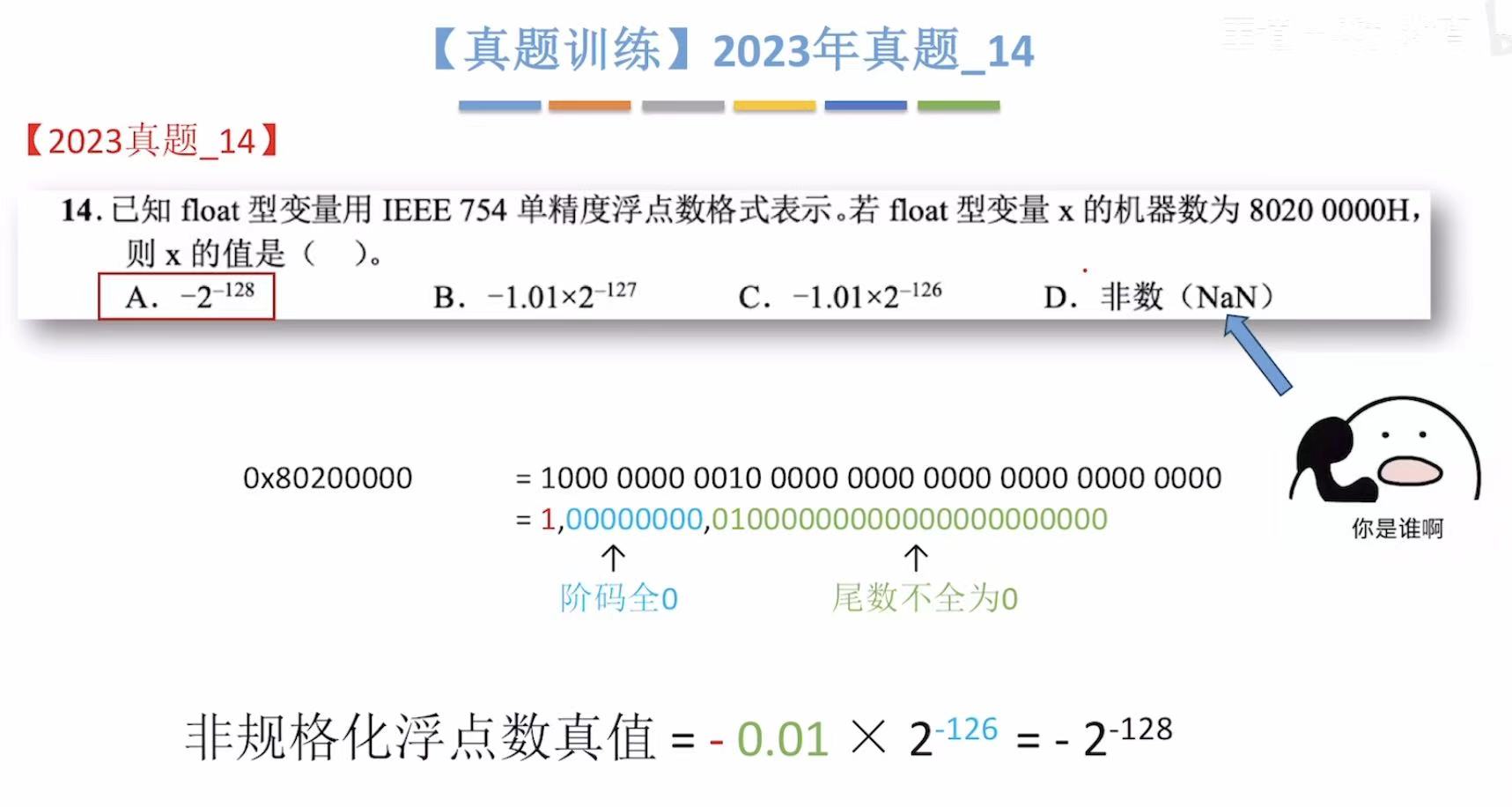

真题训练：

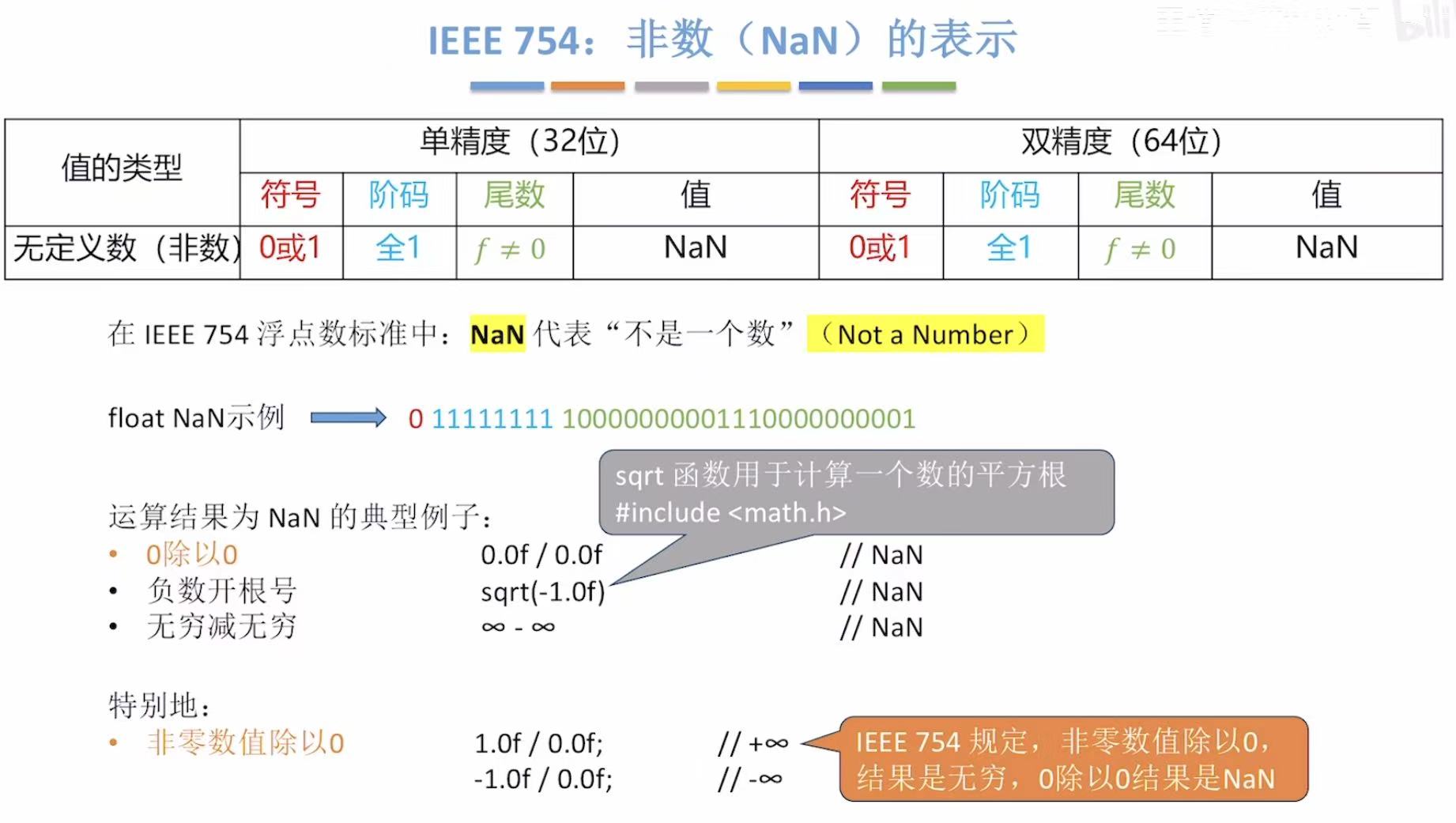

非数的表示
4. 小结
5. 补充
数据的存储和排列

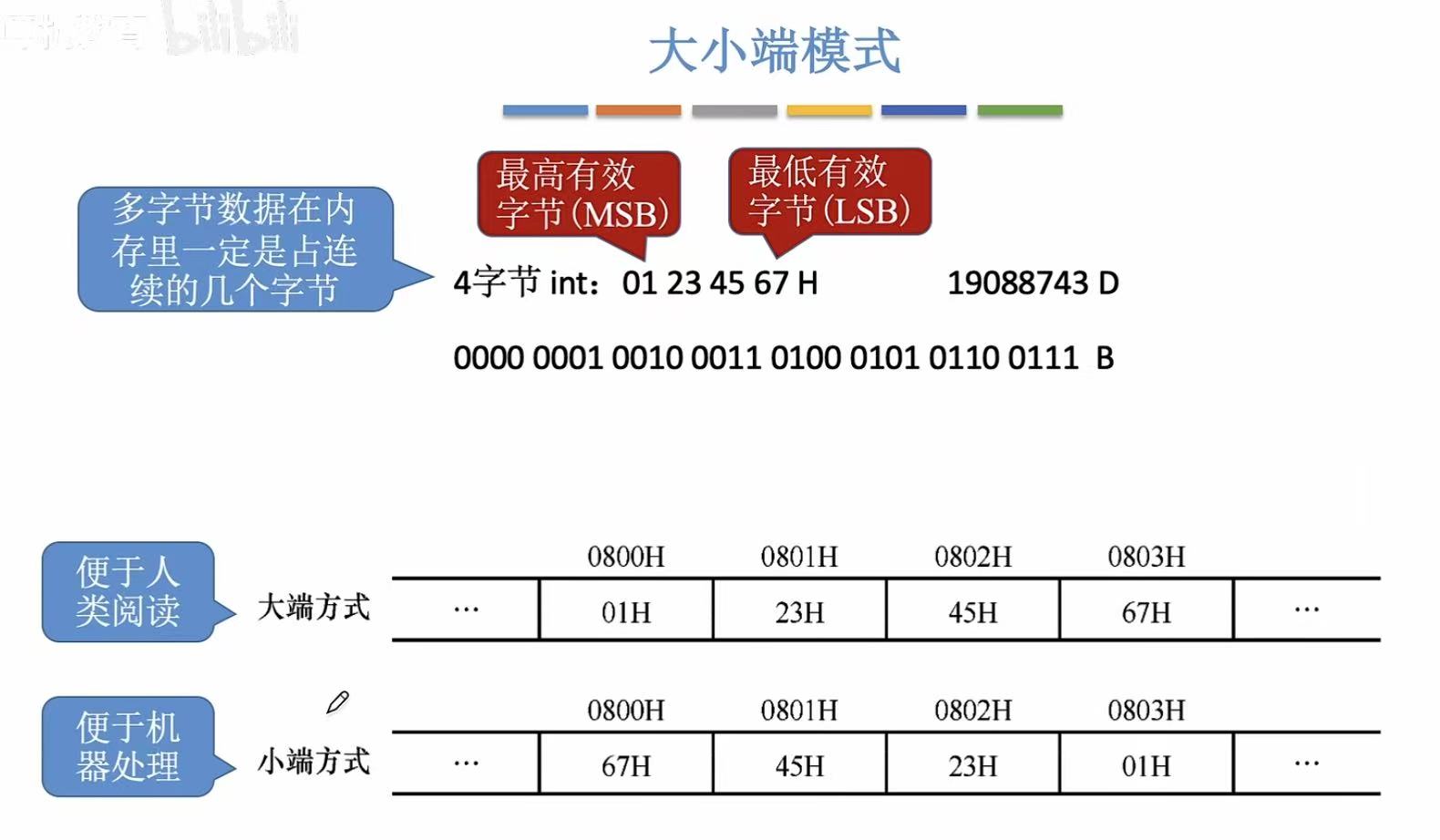

1. 大小端模式

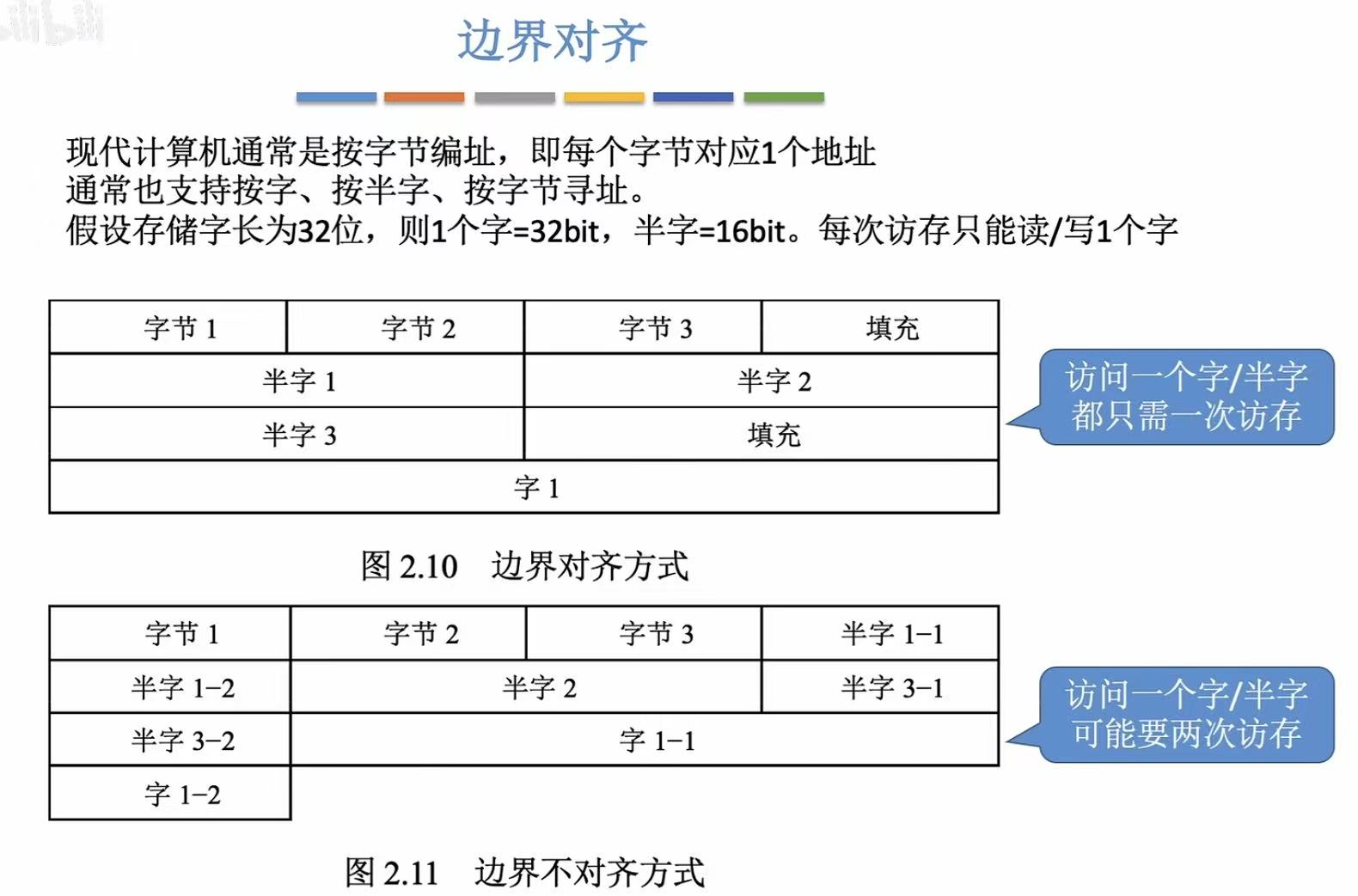

2. 边界对齐
