第一部分：核心理念——从“烟囱”到“乐高”的根本性变革
5G核心网架构的设计理念发生了革命性的变化，其核心是从传统的“烟囱式”架构转向了“服务化架构”。

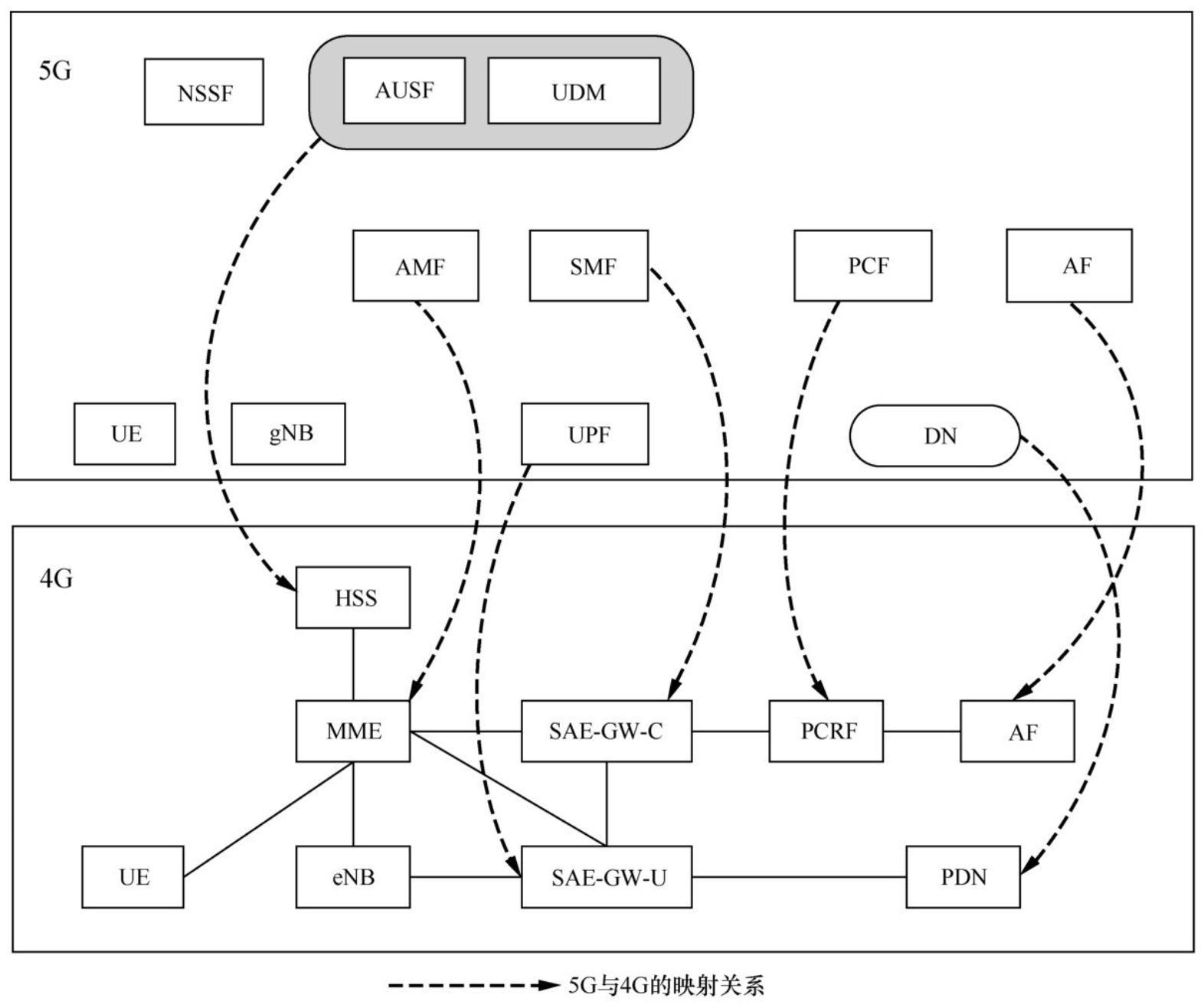

| 对比维度 | 4G EPC (传统架构) | 5G Core (新架构) |
|---|---|---|
| 架构形态 | “烟囱式”/“黑盒式” | “服务化”/“软件化” |
| 组成单元 | 固定的、硬耦合的物理网元 | 独立的、松耦合的网络功能 |
| 连接方式 | 点对点接口，困难且刚性 | 统一的服务化接口，灵活调用 |
| 扩展性 | 整体扩容，不灵活 | 按需单独扩容，弹性伸缩 |
| 业务响应 | 慢，应该硬件改动 | 快，通过软件升级和特性组合 |
通俗理解：
4G核心网 像一个老式收音机焊死的，想升级一个功能就得换整个电路板。就是，各个部件（调频模块、功放模块）
5G核心网 像一个现代电脑，CPU、内存、硬盘是独立的模块，凭借主板（服务总线）连接。你想提升性能，只需换个更强的CPU（单独扩容某个网络功能）即可，非常灵活。

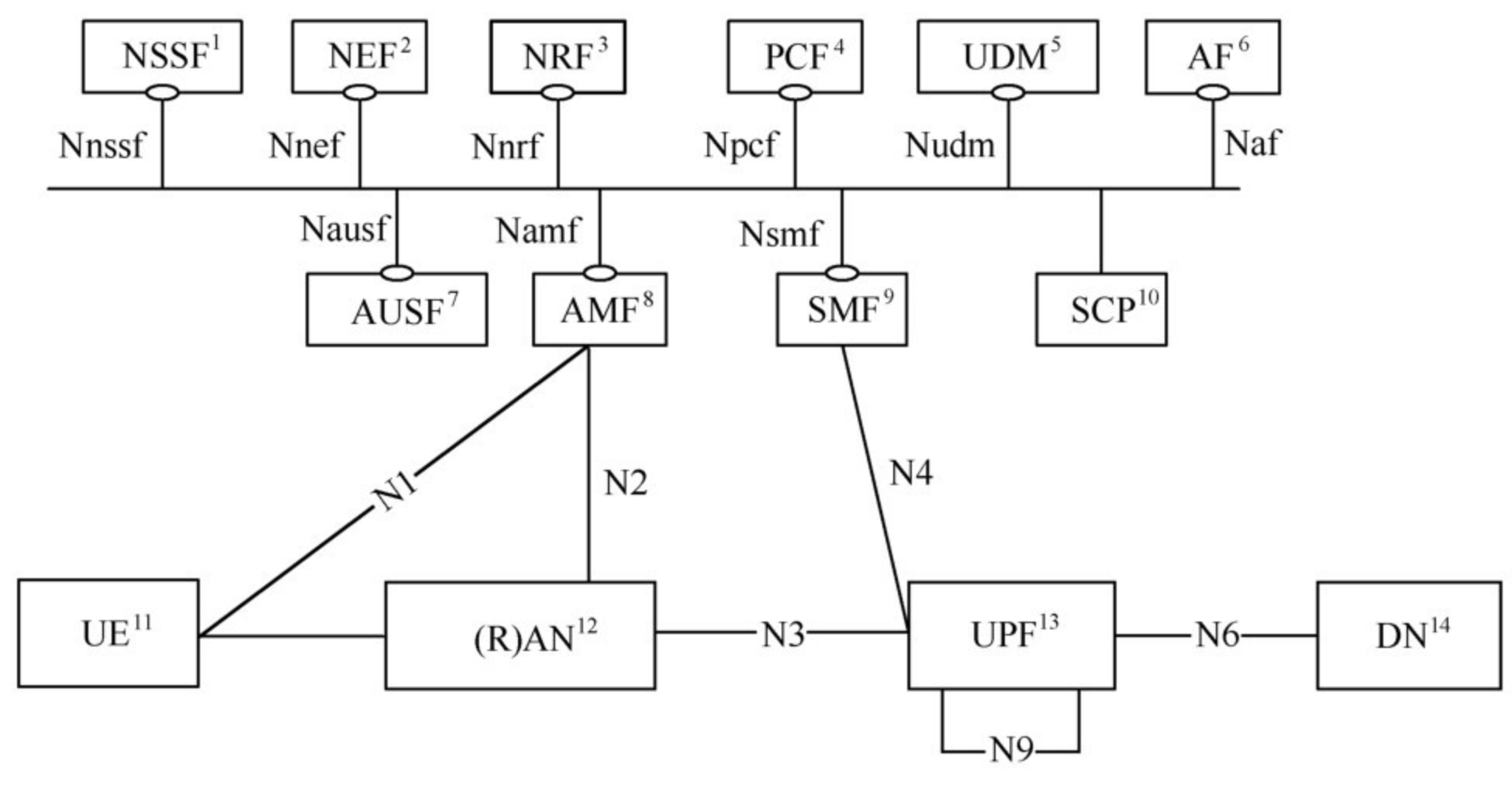

第二部分：核心架构详解——SBA
SBA是5G核心网的灵魂，理解了它就理解了5G核心网。
SBA？就是1. 什么
它将一个完整的核心网系统，拆解成多个独立、自含有、可重用的网络功能。每个NF都将其能力以“服务”的形式暴露出来，供其他NF按需调用。
2. 关键组件与概念：
网络功能：搭建特定网络功能的软件模块，是构成5GC的“乐高积木”。
例如：AMF（接入和移动管理功能）、SMF（会话管理功能）、UPF（用户面作用）等。
服务化接口：NF之间相互通信的标准化、统一的接口。每个NF都通过这个接口对外提供自己的服务。
NRF：这是SBA架构的“服务注册与发现中心”。
工作流程：
注册：一个NF启动后，会向NRF注册：“我是谁，我能提供什么服务，我的地址在哪”。
发现：当AMF需要调用SMF的服务时，它会去NRF查询：“谁能给予会话管理服务？” NRF会返回可用的SMF地址列表。
通俗理解：NRF就像一个大公司的内部电话簿或服务目录，所有部门（NF）都在这里登记，需协作时，查一下目录就能找到对方。
第三部分：核心网元效果
以下是5GC中最关键的几个网络功能，你需要像记住一个公司里的关键部门一样记住它们：
1. 控制面功能（负责信令和处理，像公司的“管理部门”）：
AMF - 接入和移动性管理功能：
职责： 用户的“第一接触点”。负责终端接入、身份验证、移动性管理（如切换、跟踪区更新）。
不负责：用户资料的路由（不管数据包）。
比喻： 公司的前台/总机，负责接待来访者、登记身份，随后把业务需求转给相应的部门。
SMF - 会话管理效果：
职责： 用户会话的“总管家”。负责IP地址分配、UPF的选择、会话的建立、修改和释放，以及服务质量策略的控制。
比喻： 公司的项目经理，负责为一个具体项目（数据会话）分配资源、制定计划、并指挥执行团队（UPF）干活。
UDM - 统一数据管理功能：
职责： 存储用户的永久性数据，如用户身份、签约信息、接入权限等。
比喻： 公司的人力资源档案室，存储所有员工的档案信息。
AUSF - 认证服务器功能：
职责：专门负责用户的身份认证。
比喻： 公司的安保部门，专门负责核对员工身份的真伪。
PCF - 策略控制效果：
职责： 制定统一的策略规则，如服务质量策略、计费策略、访问控制策略等，并下发给SMF、AMF等执行。
比喻： 公司的政策法规部，制定所有部门都需要遵守的规章制度。
2. 用户面功能（负责数据传输，像公司的“生产部门”）：
UPF - 用户面功能：
职责：用户数据包转发的“实干家”。所有互联网访问、视频流量的实际转发都由它做完。它也是连接外部互联网的网关。
关键能力：报文路由转发、数据包缓存、流量统计、QoS执行。
比喻： 公司的生产线和物流部门，真正负责生产产品和将产品发送给客户。
第四部分：两大基础性技术
1. 控制与承载分离
这是从4G就开始的理念，但在5G中更加彻底。
控制面：由AMF、SMF等组成，负责信令处理，路径“智能”。
用户面：由UPF组成，负责数据搬运，路径“强壮”。
好处： 两者可以独立发展和扩容。用户面可以下沉到离用户更近的地方（边缘计算），以降低时延。
2. 网络切片
SBA。就是这是5G最具革命性的能力之一，其技术基础就
定义：在一个统一的物理网络上，通过虚拟化技术，逻辑上隔离出多个能力、特性各不相同的虚拟网络，以服务于不同的业务需求。
如何实现？正是通过SBA架构，像搭乐高一样，从各个NF中按需抽取所需的“服务实例”，组合成一个完整的、端到端的逻辑网络。
举例：
eMBB切片：可能需要一个更强大的UPF来保证高吞吐量。
uRLLC切片：需要将UPF和AMF/SMF都部署在离工厂很近的边缘，并安装极低的处理时延。
mMTC切片：可能不需要强大的UPF，但需要AMF能处理海量设备的并发接入。
第五部分：关键业务流程简介
了解两个基本流程，能帮你理解这些网元是如何协作的：
1. 终端注册流程：
终端发起注册请求。
AMF作为第一接触点接收请求。
AMF联合AUSF、UDM对终端进行身份认证和授权。
认证通过，注册成功，终端许可待机或发起业务。
2. PDU会话建立流程：
终端想上网，发起会话建立请求。
AMF收到请求，为其选择一个合适的SMF。
SMF 从UDM获取用户签约信息，从PCF获取策略规则。
SMF为终端选择一个UPF，并指挥UPF和终端、基站一起建立起数据通道。
通过通道建立成功，终端能够通过UPF访问互联网。
总结归纳表格
| 核心概念 | 核心思想 | 关键组件/网元 | 重要性/优势 |
|---|---|---|---|
| 服务化架构 | 模块化、软件化、服务化 | NFs, NRF, 服务化接口 | 实现网络灵活、敏捷、按需切片的基础 |
| 控制与承载分离 | 控制面“智能”，用户面“强壮” | AMF/SMF (控制面), UPF (用户面) | 两者独立演进，用户面下沉帮助低时延应用 |
| 网络功能 | 各司其职，分工协作 | AMF, SMF, UDM, AUSF, PCF, UPF | 共同构成5GC的完整功能集 |
| 网络切片 | 一网多用，虚拟专用 | 基于SBA动态组合NF实例 | 使能千行百业，满足差异化需求 |
