工业级24V电源保护电路深度解析：五重防护机制详解

前言

在工业自动化领域，电源系统的可靠性直接关系到整个设备的稳定运行。今天我们要解析的这个24V直流电源保护电路，采用了五重防护机制，从过流、浪涌、反接、过压到缓启动，构建了一套完整的电源保护体系。通过这篇文章，你将完全理解每一级保护的工作原理和设计精髓。

一、电路整体架构概览

1.1 输入规格

  • 输入电压：DC 24V（工业标准电压）
  • 输入端口：左侧两排端子（正负极引入）

1.2 五重保护体系

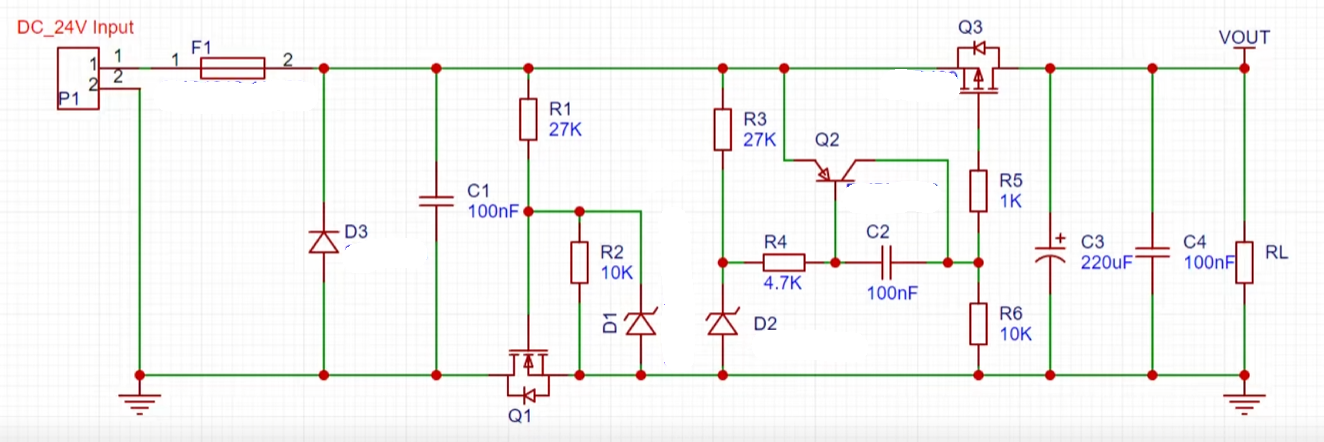

输入24V → F1过流保护 → D3浪涌保护 → Q1反接保护 → Q2/Q3过压保护 → CR缓启动 → 输出24V
防护等级保护类型核心器件作用
第一重过流保护F1自恢复保险丝防止过载损坏
第二重浪涌保护D3 TVS管滤除电压毛刺
第三重反接保护Q1 MOS管防止接错极性
第四重过压保护Q2/Q3+D2防止电压过高
第五重缓启动保护CR电容降低冲击电流

1.3 设计目标

确保后端电路在复杂工业环境下能够：

  • 抵御电流冲击
  • 过滤电磁干扰
  • 容错极性错误
  • 应对电压波动
  • 平滑启动过程

二、第一重防护：自恢复保险丝过流保护（F1）

2.1 什么是自恢复保险丝？

自恢复保险丝（PPTC，Positive Temperature Coefficient）是一种过流保护元件，与传统保险丝不同的是：

  • ✅ 可恢复：过流后自动恢复，无需更换
  • ⚡ 响应快：电流超标立即动作
  • 多次使用：在额定范围内可反复使用

2.2 F1关键参数详解

参数一：耐压值 33V
含义：F1能承受的最大电压
24V输入 < 33V → ✅ 安全工作
>33V → ❌ 保险丝损坏
参数二：保持电流 1.1A
正常工作电流：≤ 1.1A
作用：确保负载功率 = 24V × 1.1A = 26.4W以内
参数三：跳闸电流 2.2A
触发条件：电流 > 2.2A
动作：保险丝熔断，切断电路
目的：保护后级电路不被烧毁
参数四：自恢复条件
恢复阈值：电流降至 < 40mA
- 如果电流 < 40mA → 自动恢复导通
- 如果电流 > 40mA → 永久损坏（需更换）

在这里插入图片描述

2.3 工作原理

正常状态：

输入电流 ≤ 1.1A → F1导通 → 后级正常供电

过载状态：

输入电流 > 2.2A → F1发热阻抗增大 → 熔断 → 切断电路
↓
故障排除后
↓
电流 < 40mA → F1冷却 → 阻抗恢复 → 重新导通

2.4 实际应用场景

故障类型F1响应结果
短路瞬间熔断保护后级电路
过载2秒内熔断避免元件过热
浪涌冲击吸收瞬时电流平滑启动

三、第二重防护：TVS管静电浪涌保护（D3）

3.1 工业环境的电压威胁

在工业现场，电源线经常遭遇：

  • ⚡ 静电放电（ESD）：人体触摸产生数千伏静电
  • ️ 雷击浪涌：雷电感应产生瞬态高压
  • 电磁干扰（EMI）：大功率设备开关产生电压毛刺

3.2 D3 TVS管参数解析

器件类型：单向TVS管
单向 vs 双向：
- 单向：只保护正向电压（适用于直流电路）
- 双向：保护正负向电压（适用于交流电路）
反向截止电压：33V
安全工作区：输入电压 ≤ 33V
24V输入完全在安全范围内
钳位电压：53.3V
当出现电压浪涌时：
输入电压超过53.3V → TVS管导通 → 将电压钳位至53.3V
同时大电流通过TVS管泄放至地（GND）

3.3 工作原理图解

正常状态（24V输入）：

24V < 33V → TVS管截止 → 等效开路 → 不影响电路

浪涌状态（假设120V瞬时浪涌）：

Step 1: 120V电压突然出现
         ↓
Step 2: TVS管检测到电压 > 53.3V
         ↓
Step 3: TVS管瞬间导通（纳秒级响应）
         ↓
Step 4: 将电压钳位至53.3V
         ↓
Step 5: 多余能量通过TVS管泄放至地
         ↓
Result: 后级电路只承受53.3V（在安全范围内）

3.4 保护效果对比

场景无TVS保护有TVS保护（D3）
静电放电2000V损坏电路钳位至53.3V安全
雷击浪涌600V烧毁元件钳位至53.3V安全
开关毛刺80V干扰工作钳位至53.3V稳定

3.5 为什么选择53.3V钳位电压？

设计考量：
- 输入电压：24V
- 保险丝耐压：33V
- TVS钳位电压：53.3V
53.3V的选择原因：
1. 远高于正常工作电压24V（留有余量）
2. 能有效钳位常见浪涌（100V-200V）
3. 保护后级器件（大多数器件耐压>60V）
4. 配合F1协同工作（F1在33V内安全）

四、第三重防护：MOS管电源反接保护（Q1）

4.1 为什么需要反接保护？

在现场安装时，最常见的人为失误就是接错电源极性：

  • ❌ 正负接反 → 电流倒灌 → 元件损坏
  • ❌ 没有保护 → 维修成本高昂

反接保护的本质：让错误接线无法导通

4.2 Q1 MOS管反接保护电路

电路结构
24V+ ─┬─ R1 ──┬── Q1栅极(G)
      │        │
      │       D1 (9.1V稳压管)
      │        │
      └─ R2 ───┴── GND
Q1源极(S) ← 24V+
Q1漏极(D) → 输出
核心器件功能
器件参数作用
