实验平台

硬件：银杏科技GT7000双核心开发板-ARM-STM32H743XIH6，银杏科技iToolXE仿真器
软件：最新版本STM32CubeH7固件库，STM32CubeMX v6.10.0，开发板环境MDK v5.35，TCP&UDP测试工具，串口工具putty
网盘资料包：链接:https://pan.baidu.com/s/1Y3nwaY4SMxfoUsdqPm2R3w?pwd=inba提取码: inba

FSMC的地址映射

FMC是Flexible memory controller的缩写，译为灵活的静态存储控制器。它可以用于驱动包括PSRAM、SDRAM以及NAND FLSAH类型的存储器，也可以用于驱动液晶屏幕等模块。

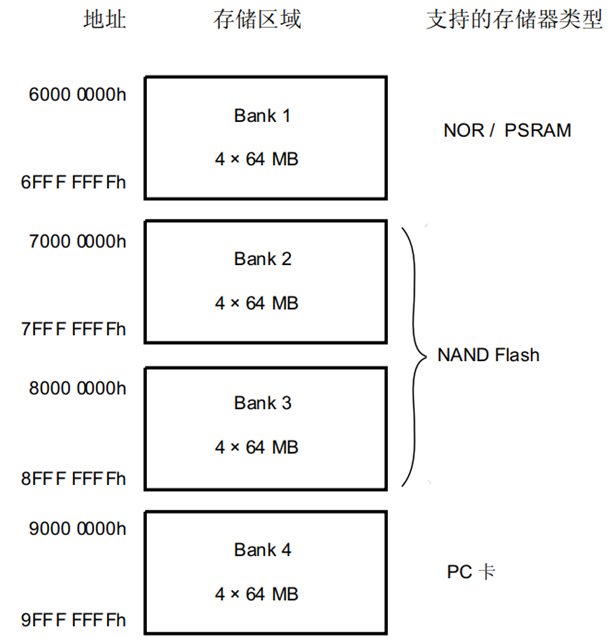

ARM的BANK1地址空间。就是FSMC连接好外部存储器并初始化后，就可以直接通过访问地址来读写资料。因为外接的存储单元是映射到STM32的内部寻址空间的。FMC的地址映射如下所示。由于使用了FMC_NE1（FMC_CS）引脚作为片选信号，大家使用的

在这里插入图片描述
FSMC框图剖析

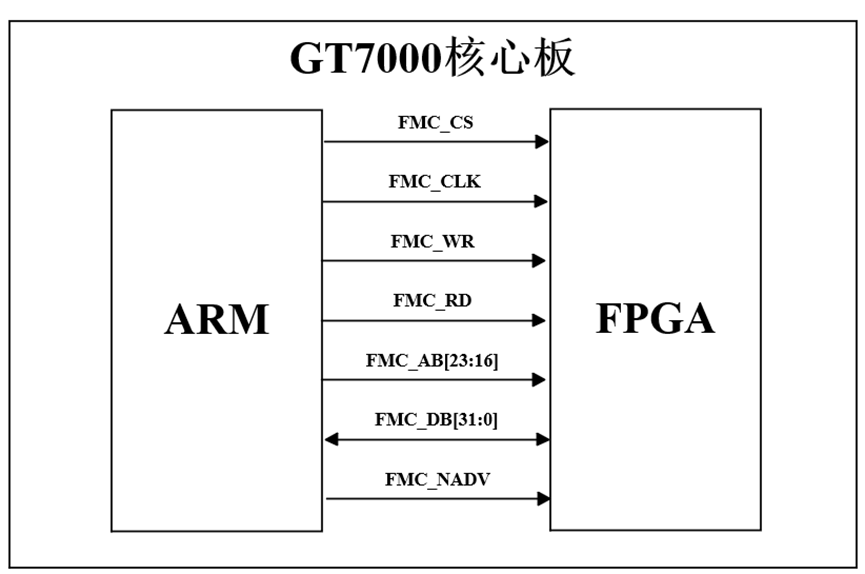

如下图所示，GT7000核心板上，FMC协议需要ARM与FPGA之间有这么多IO相连，具体引脚的作用如下：
在这里插入图片描述
(1)FMC_CS（片选信号）：低电平片选信号奏效，高电平失能（默认状态为高：失能）；
(2) FMC_NADV（地址有效信号）：上升沿锁存地址的低位（FSMC复用地址模式时有用，独立地址模式时不用）；
(3) FMC_RD（读信号）：读数据信号，低电平高效，上升沿锁存数据，高电平失能（默认状态为高：失能）；
(4) FMC_WR（写信号）：写数据信号，低电平有效，上升沿锁存数据，高电平失能（默认状态为高：失能）；
(5) FMC_AB[23:16]：地址总线；
(6) FMC_DB[31:0]：数据总线。
FMC复用地址模式，相较于独立地址模式，物理上只添加了一根NADV（有时也叫NL）信号线。以NADV信号作为标志，当NADV信号低电平时，数据总线上传输的是地址数据，由于bank1的寻址空间有限，当利用32bit数据位宽时，地址空间为0~2^24-1，也就是说最大占用24根数据线传输地址数据；当NADV信号高电平时，数据总线上传输的是正常数据信息。

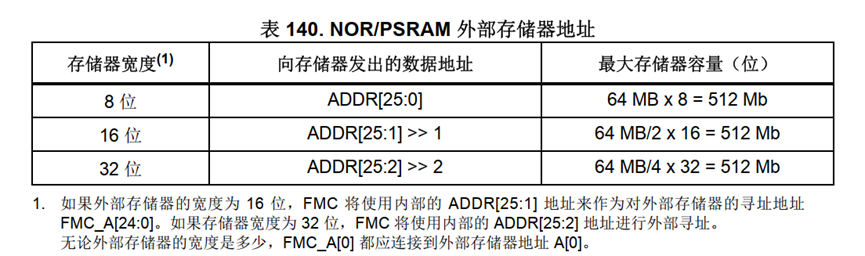

在复用地址模式下，地址数据在ARM端要左移2位才能被正常解析。（在STM32使用32位数据位宽时，访问地址必须先左移2位.，才能正确输出地址信号）详见STM32参考手册22.6.1章节。
在这里插入图片描述

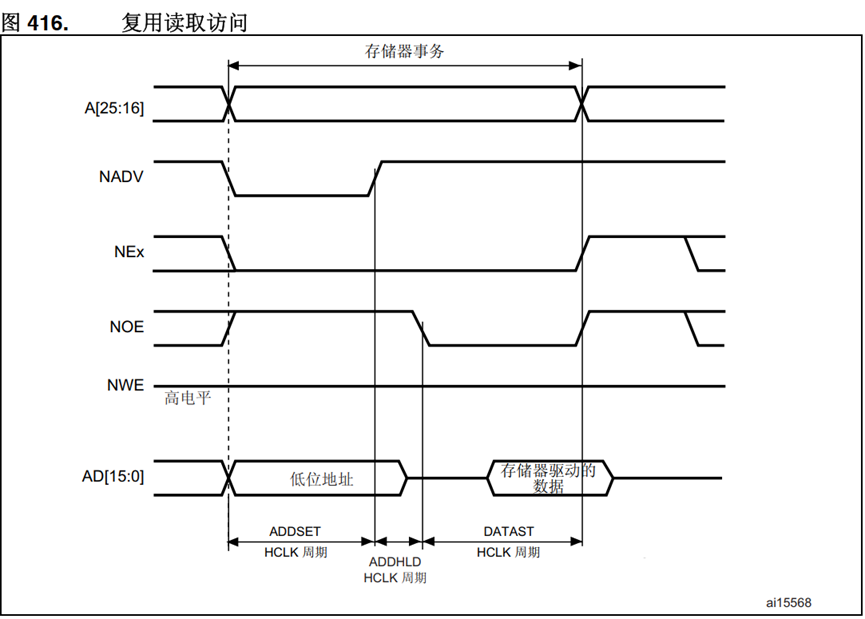

FMC读写FPGA的时序
在这里插入图片描述

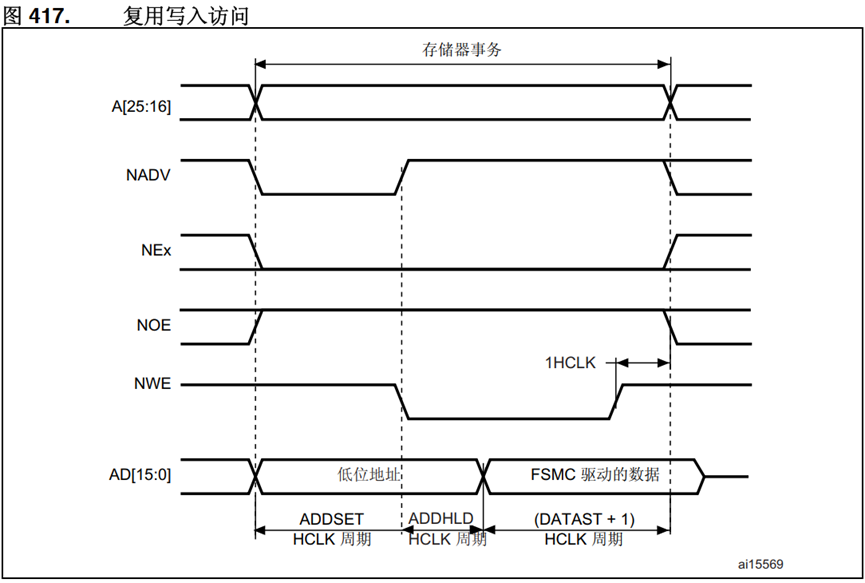

FMC模式A的写时序如下。
在这里插入图片描述
ARM芯片中自带FMC控制器外设，本次将通过FMC总线的复用地址模式，实现STM32与FPGA之间的通信，FPGA内部建立RAM块，FPGA桥接STM32和RAM块，本实验利用FMC总线从ARM向FPGA的RAM块中写入内容（信息为0到2047），然后读取RAM出来的数据并进行验证。

STM32CubeMX生成工程

大家参考前面章节STM32H743-结合CubeMX新建HAL库MDK工程，打开CubeMX软件，重复步骤不再展示，我们来看配置FMC部分如下图所示：
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

实验步骤

1、依据前面相关章节所述，新建一个名为fmc_mul的工程。双击桌面Vivado 2020.2图标打开Vivado开发环境，按如下操作步骤进行。
（1）起始页——点击Create Project；
（2）向导起始页——点击Next；
（3）Project Name界面——工程名fmc_mul，设置工程路径，点击Next；
（4）Project Type界面——选择RTL Project，点击Next；
（5）Default Part界面——Family选择Artix-7，Speed grade选择-2，GT7000 100T的核心板，Package选择fgg484，在过滤后的结果中选择目标器件为xc7a100tfgg484-2；GT7000 200T的核心板，Package选择fbg484，在过滤后的结果中选择目标器件为xc7a200tfbg484-2，点击Next；
（6）New Project Summary界面——确认无误后，点击Finish做完。

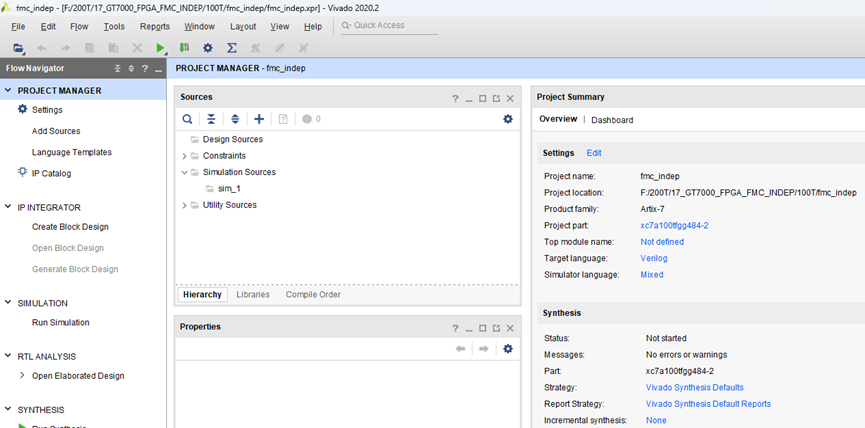

建立好的工程如下图所示。
在这里插入图片描述
2、新建工程设计文件。具体步骤如下。
（1）主窗口左侧边栏Project Manager下点击Add Sources；
（2）Add Source弹窗选择Add or create design sources，点击Next；
（3）Add or Create Design Source弹窗点击Create File；
（4）Create Source File弹窗，File name设置为fmc_ mul，其它默认，点击OK；
（5）以相同方式添加fmc_ctrl.v和led_ctrl.v文件；
（6）Add or Create Design Source窗口点击Finish；

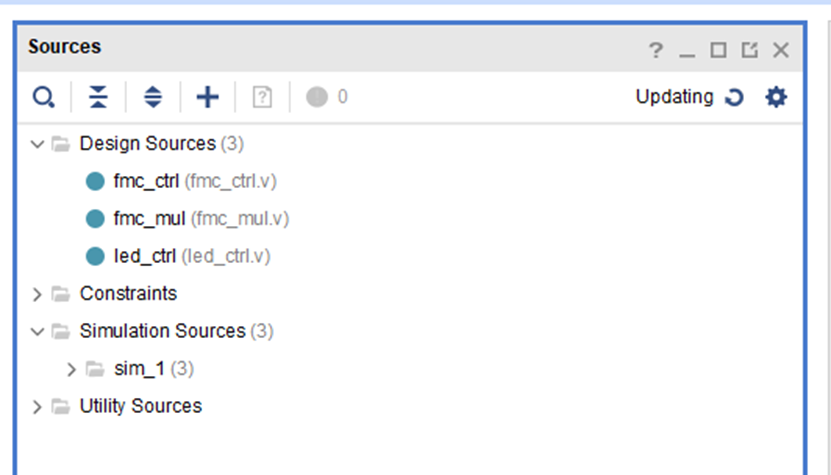

（7）Define Module弹窗点击OK，之后的弹窗点击Yes，文档新建完成。如下图所示，Source窗口文件已经加入工程了。
在这里插入图片描述
3、添加并配置PLL IP核使其输出100MHz时钟。具体步骤如下。
（1）主窗口左侧边栏Project Manager下点击IP Catalog；
（2）IP Catalog窗口搜索框内输入CLOCK，点击搜索；
（3）双击Clocking Wizard，弹出配置窗口；
（4）Clocking Options标签页下，Input Clock Information中clk_in1时钟频率修改为50；
（5）Output Clocks标签页下，Enable Optional Inputs/Outputs for MMCM/PLL中取消勾选reset和locked；
（6）其余选项保持默认，点击OK，Generate Output Products弹窗点击Generate。
4、添加并配置RAM IP核。具体步骤如下。
（1）主窗口左侧边栏Project Manager下点击IP Catalog；

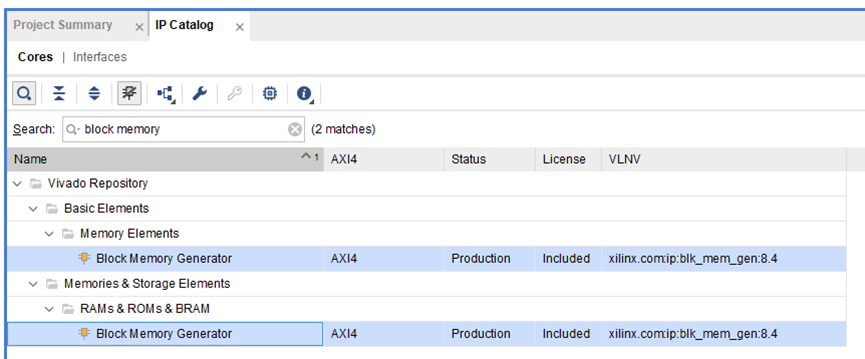

（2）IP Catalog窗口搜索框内输入block memory，点击搜索；
（3）双击Clocking Wizard，弹出配置窗口；
在这里插入图片描述

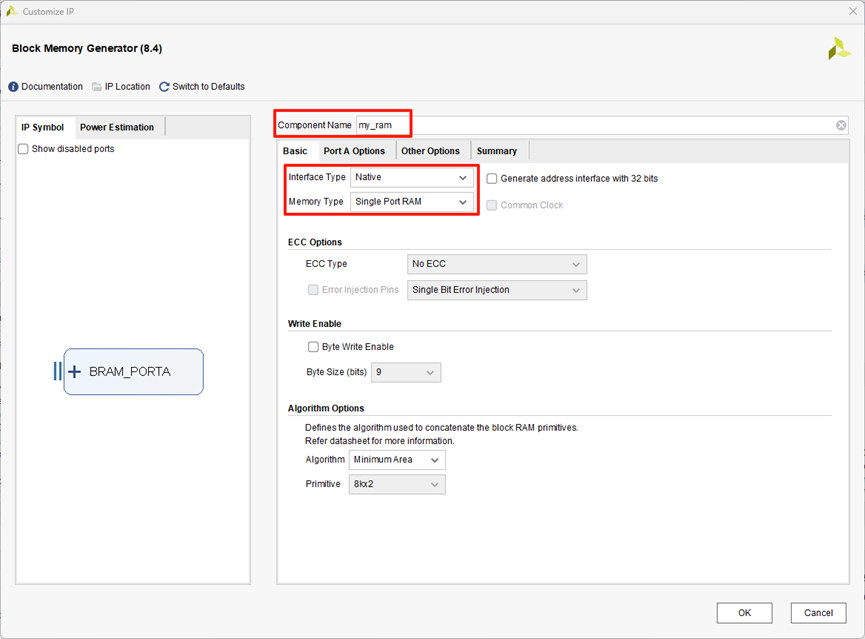

（4）将IP核命名为my_ram；
在这里插入图片描述

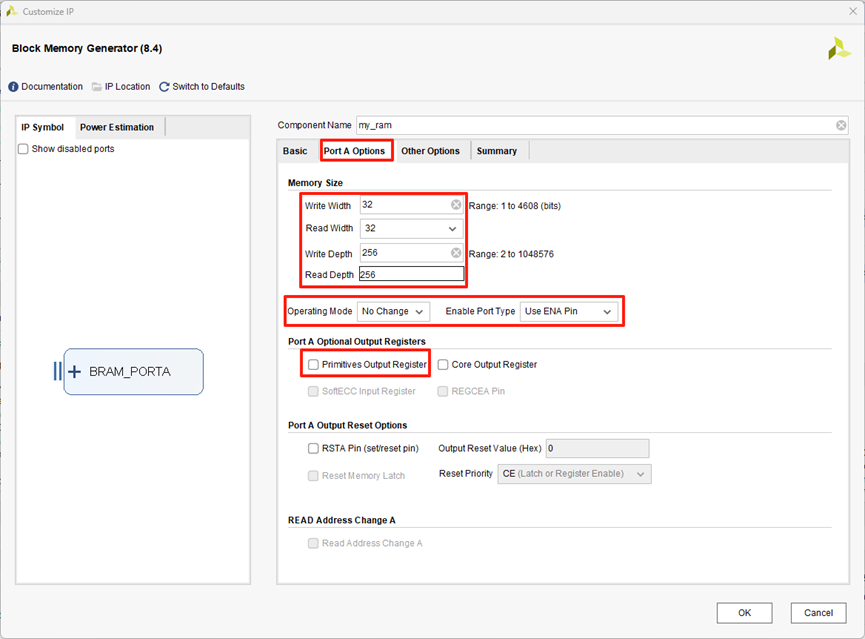

（5）在Port A Options标签页中，设置数据位宽为32bit，设置读写深度为256，Operating Mode选择No Change，取消勾选Primitives Output Register；
在这里插入图片描述
（6）其余选项保持默认，点击OK，在Generate Output Products弹窗点击Generate。
5、接下来进行Verilog代码的设计。

//--------------------wire---------------------------------//
wire rd = (fmc_csn | fmc_rdn);
wire wr = (fmc_csn | fmc_wrn);
//--------------------ab-----------------------------------//
reg [31:0]address;
always @ (posedge fmc_nadv or negedge rst_n)
begin
if(!rst_n)
begin
address <= 32'd0;
end
else
begin
address <= fmc_db;
end
end
//--------------------clk----------------------------------//
reg wr_clk1,wr_clk2,wr_clk3;
always @(posedge clk_100m or negedge rst_n)
begin
if(!rst_n)
begin
wr_clk1 <= 1'd1;
wr_clk2 <= 1'd1;
wr_clk3 <= 1'd1;
end
else
{wr_clk3,wr_clk2,wr_clk1} <= {wr_clk2,wr_clk1,wr};  //提取写时钟
end
wire clk = (!wr_clk3 | !rd);
//--------------------db_out-------------------------------//
wire [31:0]db_out;
assign fmc_db = !rd ? db_out : 32'hzzzzzzzz;
wire [31:0] db_in;
assign db_in = fmc_db;
//--------------------my_ram-------------------------------//
my_ram  my_ram_inst(
.clka(clk),
.ena(1'd1),
.wea(!wr),
.addra(address),
.dina(db_in),
.douta(db_out)
);//例化ram模块

5、将上面的设计内容进行分析和综合直至没有错误以及警告，给信号约束一下引脚，最终生成bit流档案。

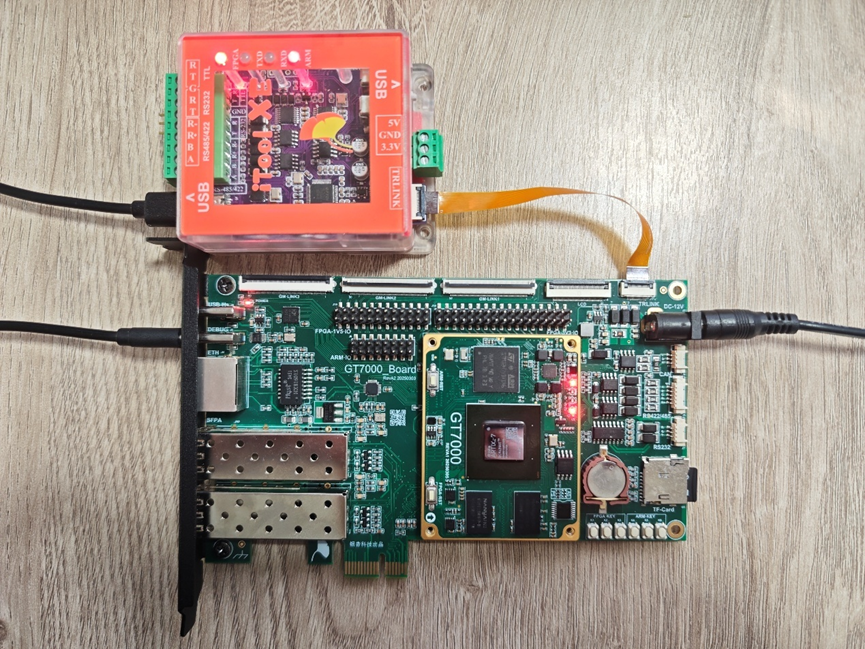

6、给板子接上下载器和电源，如下图所示。
在这里插入图片描述
7、将生成的bit流档案下载进板子。

实验现象

（1）FPGA程序下载完成后，核心板上FPGA LED灯每隔0.5秒钟亮一下，按住FPGA RST按键后复位，FPGA LED灯熄灭，松开后FPGA LED灯继续闪烁；

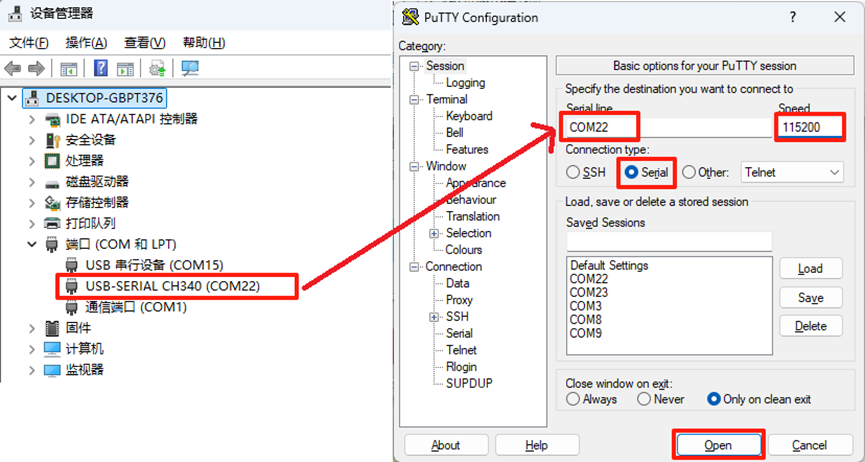

（2）使用putty软件打开串口，端口号在Windows设备管理器中查看，波特率设为115200，点击“Open”打开putty串口终端。
在这里插入图片描述

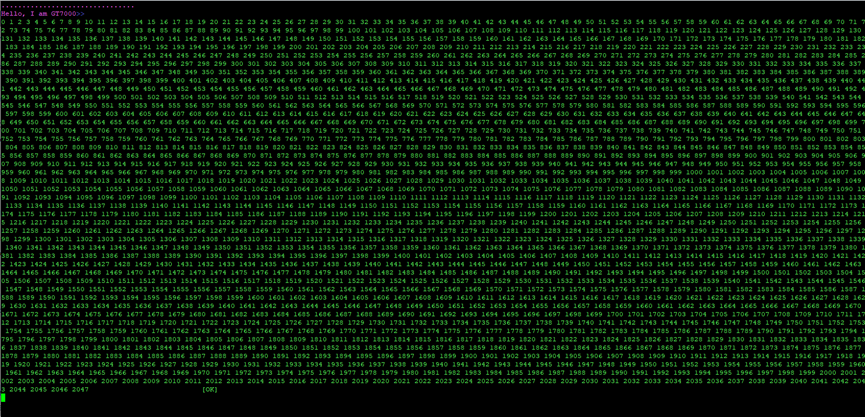

（3）打开ARM工程，将ARM工程编译并下载进GT7000内。能够看到putty串口终端中打印如下信息。绿色打印的数据为ARM生成并写入FPGA后，又从FPGA内读出来的信息，OK 说明内容无误。
在这里插入图片描述

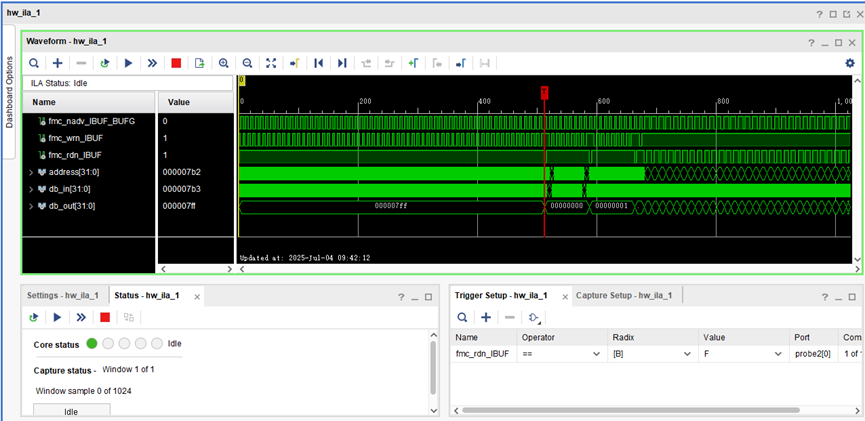

（4）也可以在FPGA工程中添加ILA，观察读写时序。
在这里插入图片描述
