一、VPN（virtual private network）——虚拟专用网

1.背景

Internet网络不安全

通过专线连接分支机构成本高

PSTN拨号成本高，速率低

2.作用

利用共享公网构建专有私有网——跨域公网，能访问私有主机

3.优势

部署简单快捷；

与私有网络一样提供安全性、可靠性和可管理性；

通过Internet互联，不接受地理位置限制，成本低；

简化用户方的配置和维护工作。

4.隧道技术（VPN技术）

定义：使用一种协议去封装另一种协议。

封装包格式     ：

协议A头封装协议协议B头载荷数据

                        承载协议                封装协议                载荷协议

载荷数据：被封装的原始数据

载荷协议：被封装在内层的协议（私网IP头部）

封装协议：对载荷协议的封装方式（标识用哪种VPN）

承载协议：再次封装的外层协议（公有IP头部）

5.分类

按使用场景：

（1）site-to-site vpn：站点到站点的VPN，用于连接不同分支机构的VPN，双方的公网地址必须是静态的。

IPsec VPN：一种网络层的安全保障技术，在公网上为两个私有网络提供安全通信通道，通过加密通道保证连接的安全。

GRE VPN：最简单的VPN，一般和IPsec VPN搭配使用。

（2）access vpn：用于把单个移动用户接入到公司内网

L2TP VPN：隧道到传送PPP网络，二层VPN，用L2TP VPN构建access vpn——已被淘汰

SSL VPN：SSL VPN是解决远程用户访问公司敏感数据最简单最安全的技术。

按工作层次：

二层VPN：L2TP VPN

三层VPN：IPsec VPN、GRE VPN

七层VPN：SSL VPN

二、GRE

1.简介

Genric Routing Encapsulation，同用路由封装，标准的三层隧道技术，是一种点对点的隧道，在任意一种网络协议上传送任意一种其他网络协议的封装方法。

2.GRE VPN

直接使用GRE封装建立的GRE隧道，在一种协议的网络上传送其他协议；虚拟的隧道接口（Tunnel）

3.GRE报文结构

链路层头协议A头GRE头协议B头载荷数据

                                                承载协议                                载荷协议

载荷数据：被封装的原始数据

载荷协议：被封装在内层的协议（私网IP头部）

封装协议：对载荷协议的封装方式——GRE头

承载协议：再次封装的外层协议

4.GRE VPN工作过程

隧道起点找到私网路由，数据包发往Tunnel口

数据包在Tunnel口进行封装隧道使用的协议和公网IP头部

根据公网IP头部查找路由表，并转发

数据包在公网进行传输

查找公网路由并解除公网IP头部封装

睡到终点查找私网路由并转发至目的主机

5.GRE VPN的优缺点

（1）优点

可以用当前最为普遍的IP网络作为承载网络

支持多种网络层协议

支持组播和动态路由协议

配置简单、部署容易

（2）缺点

点对点隧道

静态配置隧道参数

布置复杂连接关系式时，代价巨大

缺乏安全性

不能分割地址空间（不能解决私网地址冲突问题）

6.多Tunnel口冗余

作用：主隧道转发数据，备用隧道处于空闲状态；需要开启Keepalive来检测隧道运行状态

三、实验

1.实验要求

（1）按照图示配置IP地址
（2）在R1和R3上配置默认路由是公网区域互通
（3）在R1和R3上配置GRE VPN ，使两端私网能够互相访问，Tunnel口IP如图
（4）在R1和R3上配置RIPv2或者ospf或者静态，来传递两段私网路由

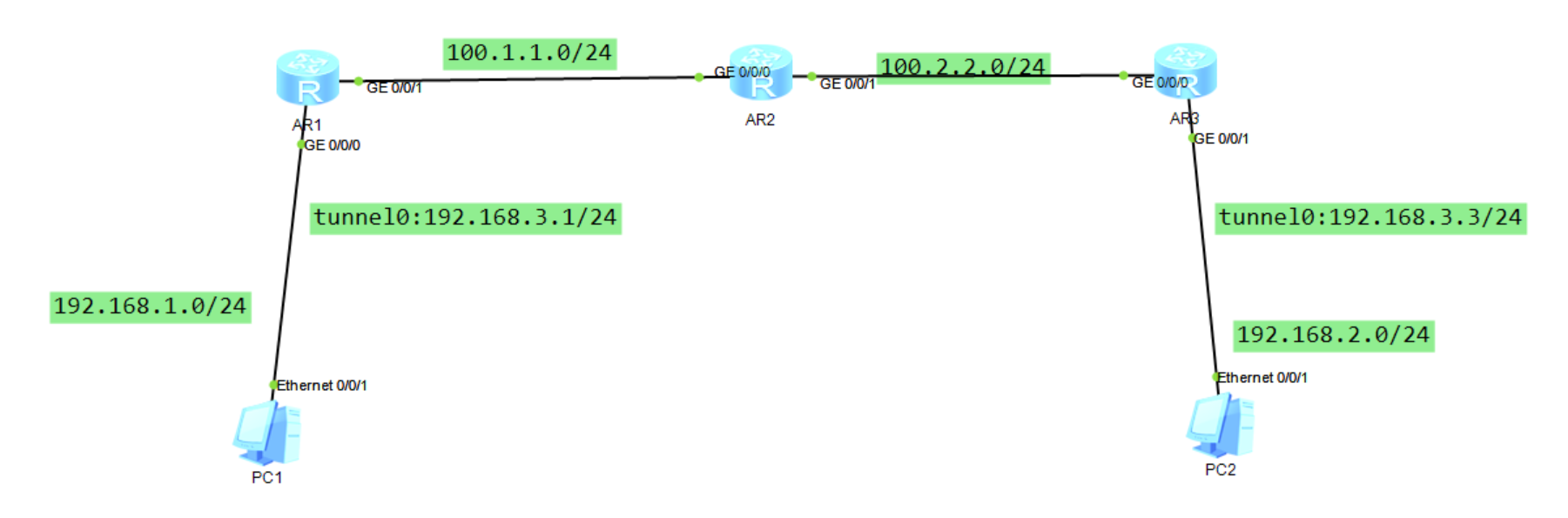

2.网络拓扑图

3.实验思路

（1）配置IP地址

（2）搞通公网

（3）配置GRE VPN

        创建隧道接口

        配置隧道协议

        配置公网的IP地址

（4）配置路由协议，传递两段私网路由

（5）测试

4.配置

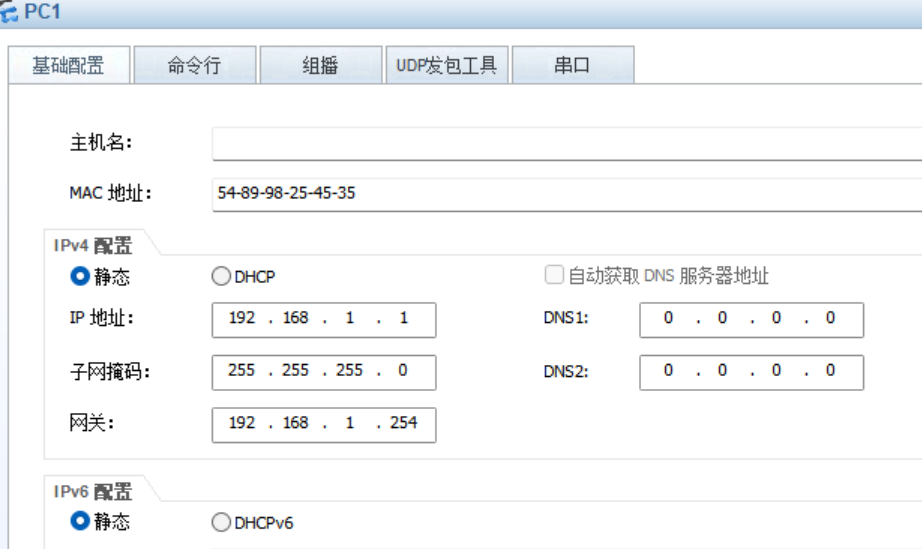

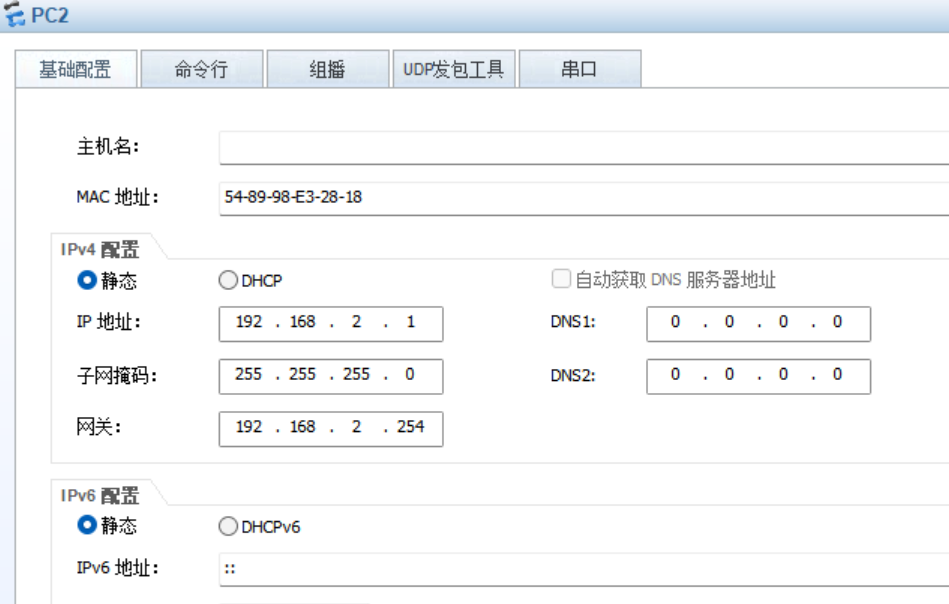

（1）PC1、PC2

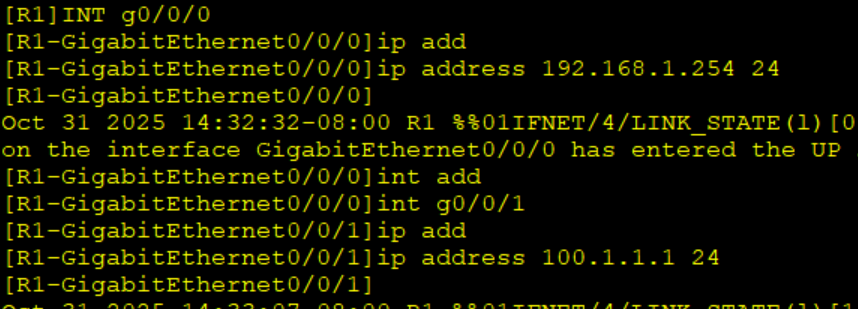

（2）R1配置

[R1]INT g0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.1.254 24
[R1-GigabitEthernet0/0/0]int g0/0/1
[R1-GigabitEthernet0/0/1]ip address 100.1.1.1 24

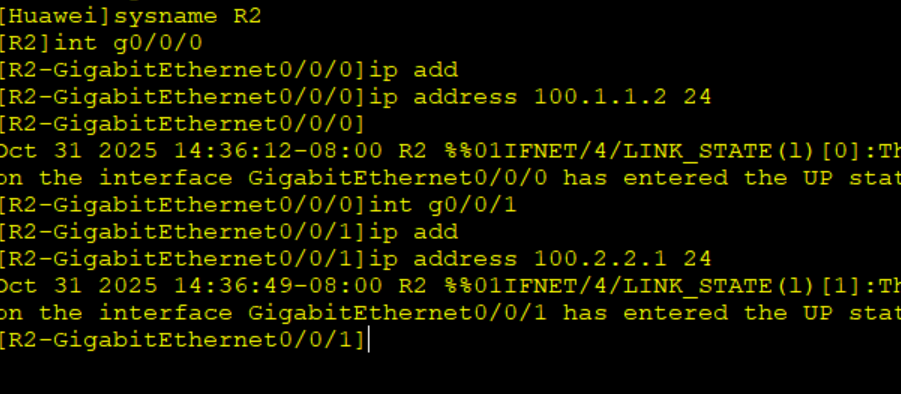

（3）R2配置

[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip address 100.1.1.2 24
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ip address 100.2.2.1 24

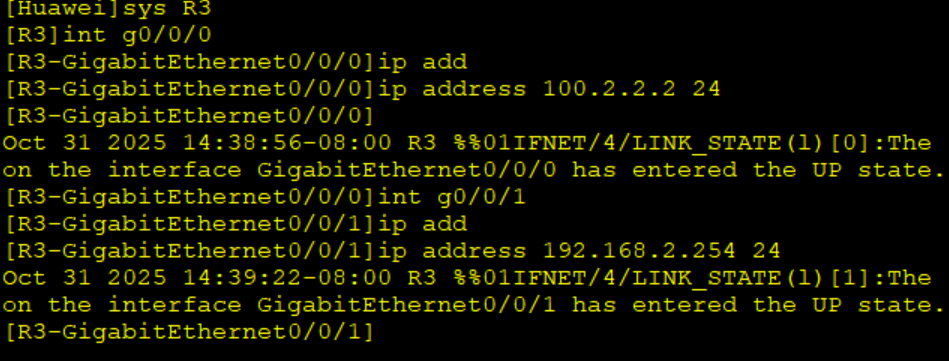

（4）R3配置

[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip address 100.2.2.2 24
[R3-GigabitEthernet0/0/0]int g0/0/1
[R3-GigabitEthernet0/0/1]ip address 192.168.2.254 24

（5）R1配静态缺省

[R1]ip route-static 0.0.0.0 0 100.1.1.2

（6）R3配静态缺省

[R3]ip route-static 0.0.0.0 0 100.2.2.1

（7）配置GRE VPN

建隧道

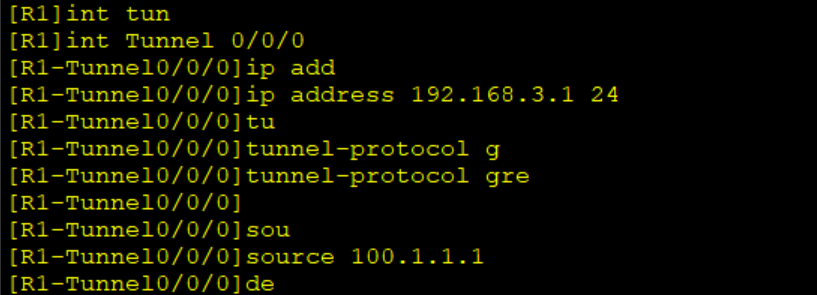

[R1]int Tunnel 0/0/0
[R1-Tunnel0/0/0]ip address 192.168.3.1 24
[R1-Tunnel0/0/0]tunnel-protocol gre
[R1-Tunnel0/0/0]source 100.1.1.1

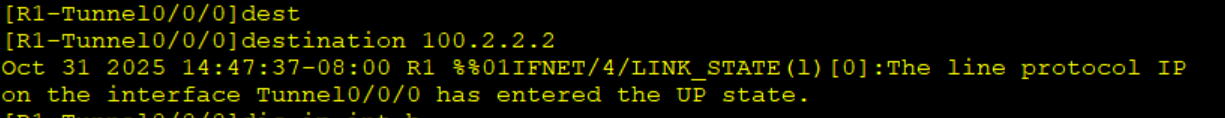

[R1-Tunnel0/0/0]destination 100.2.2.2

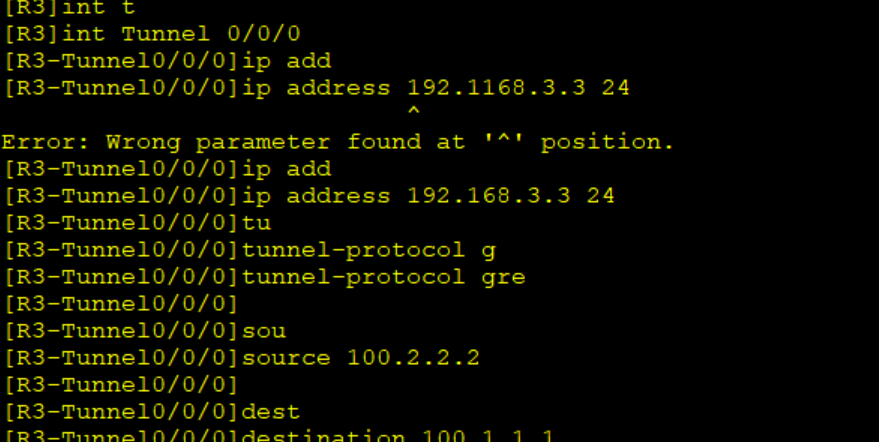

[R3]int Tunnel 0/0/0
[R3-Tunnel0/0/0]ip address 192.168.3.3 24
[R3-Tunnel0/0/0]tunnel-protocol gre
[R3-Tunnel0/0/0]source 100.2.2.2    #隧道封装的源地址
[R3-Tunnel0/0/0]destination 100.1.1.1    #隧道封装的目标地址

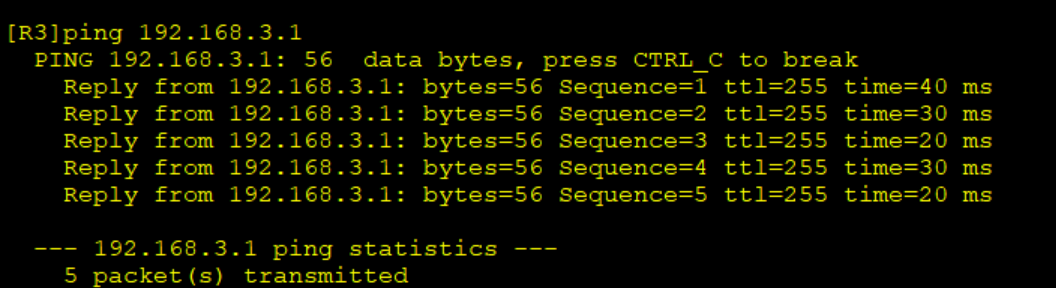

检查隧道是否能ping通

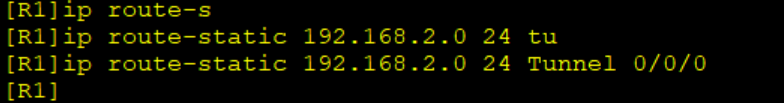

使用静态路由，将私网的数据包导到隧道上面去，传递两端的私网路由

使用动态路由传递私网路由

先删除之前配置的静态路由：

[R1]undo ip route-static 192.168.2.0 24 Tunnel 0/0/0
[R3]undo ip route-static 192.168.1.0 24 Tunnel 0/0/0

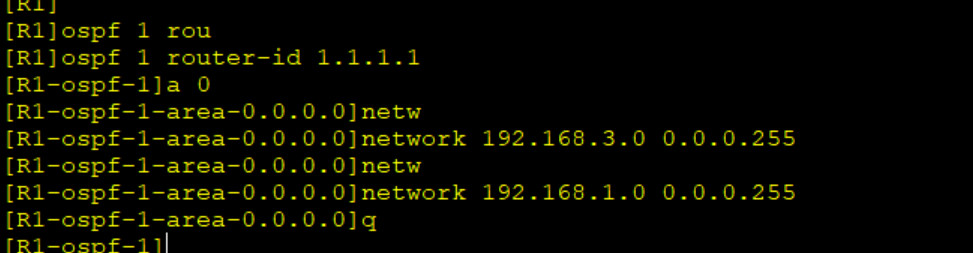

OSPF：

[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]a 0
[R1-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255 #宣告网段
[R1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

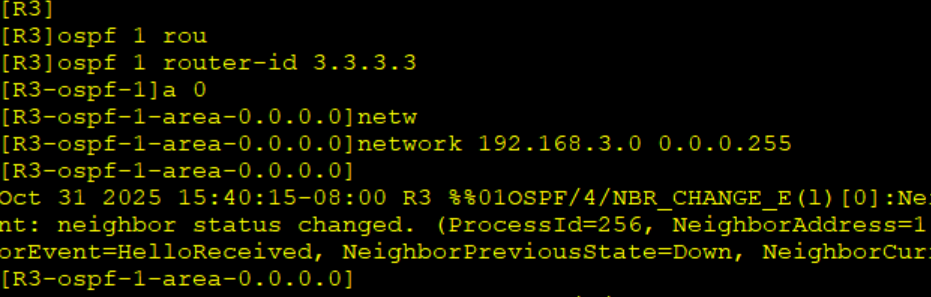

[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]a 0
[R3-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255

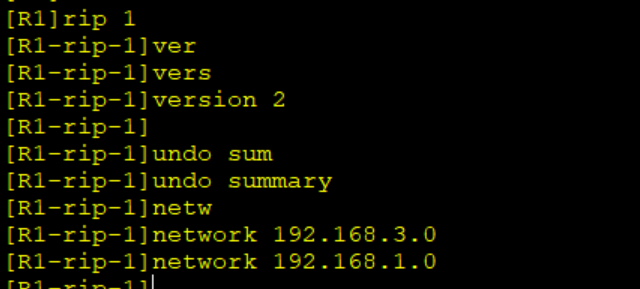

rip：

先删除之前配置的OSPF

[R1]rip 1
[R1-rip-1]version 2    #选择版本
[R1-rip-1]undo summary     #关闭自动汇总
[R1-rip-1]network 192.168.3.0 #宣告网段
[R1-rip-1]network 192.168.1.0

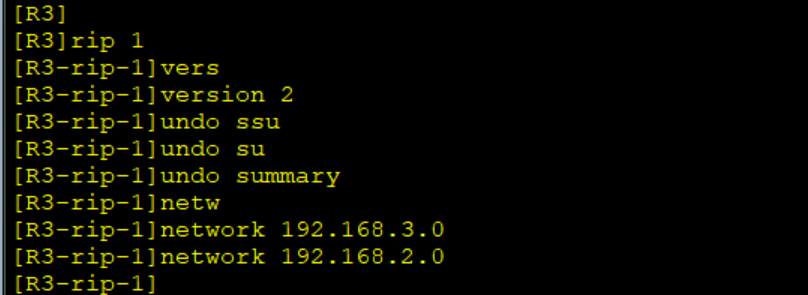

[R3]rip 1
[R3-rip-1]version 2
[R3-rip-1]undo summary
[R3-rip-1]network 192.168.3.0
[R3-rip-1]network 192.168.2.0

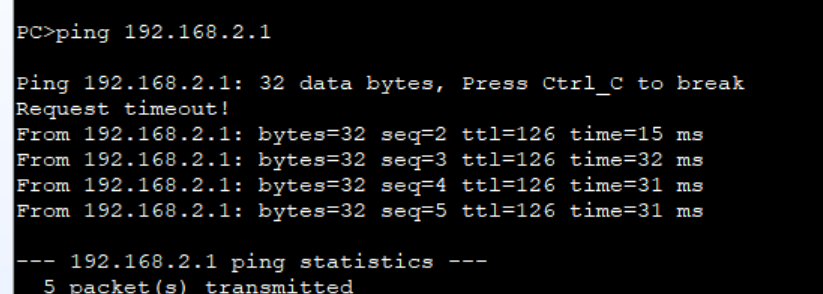

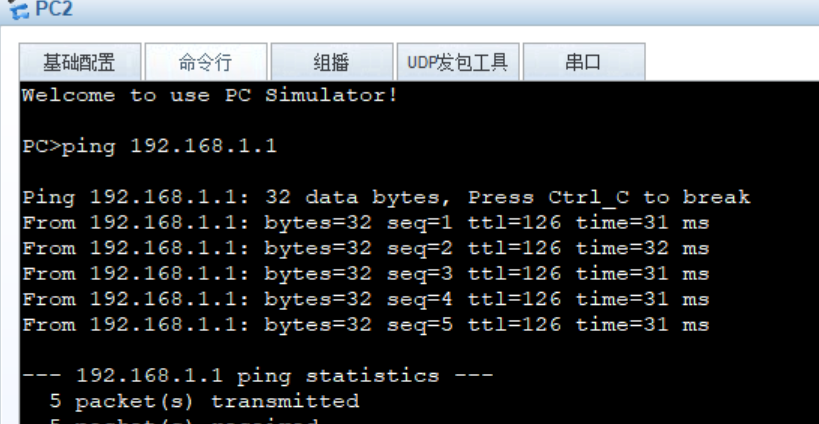

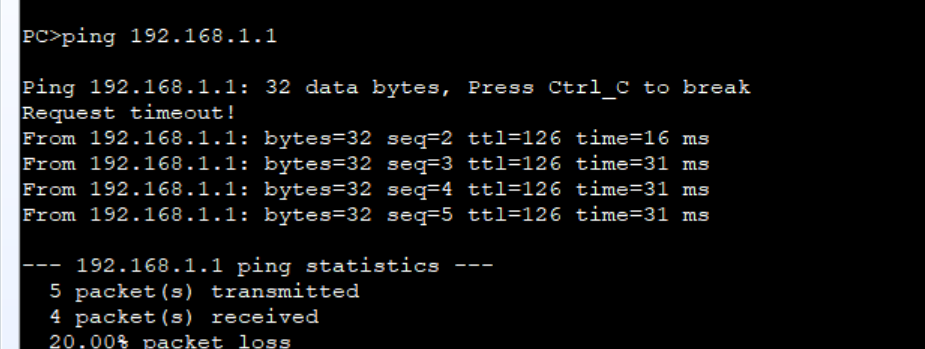

5.测试

ospf：

rip：

四、MGRE

1.简介

定义：多点通用路由封装协议，适合多个分公司需要和总部连接的情况

特点：通过构建公共隧道实现总部和分部、分部与分部之间的通信

           所有私网中，有一方的公网地址必须固定，其他私网地址可以不固定

NHRP协议——下一跳解析协议

工作原理：

在私网中选择一个NHRP中心站点，其出口的公网IP必须是固定的

NHRP中心站点要求所有分支都需要将自己物理接口IP和隧道IP发给中心站点

NHRP中心站点会将所有的分支的地址映射关系动态的记录在本地，发送信息时查询即可

分支之间需要发送信息也要获取这个映射关系，就需要访问NHRP中心站

2.实验

1.实验要求

（1）按图示配置IP地址

（2）配置静态路由协议，搞通公网

（3）配置GMRE VPN

（4）NHRP配置

（5）配置RIP路由协议来传递两端私网路由

（6）测试全网通

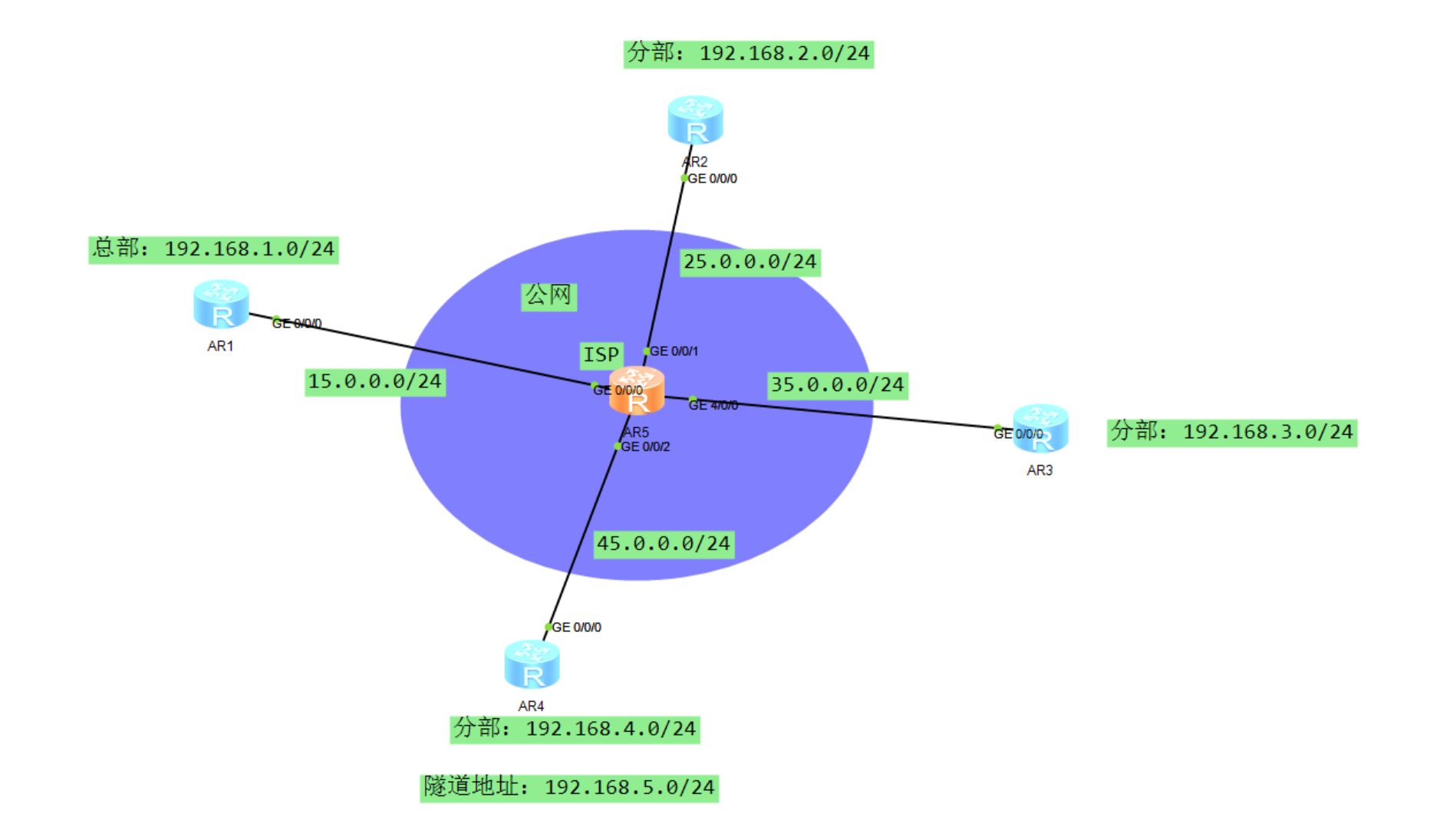

2.网络拓扑图

3.配置

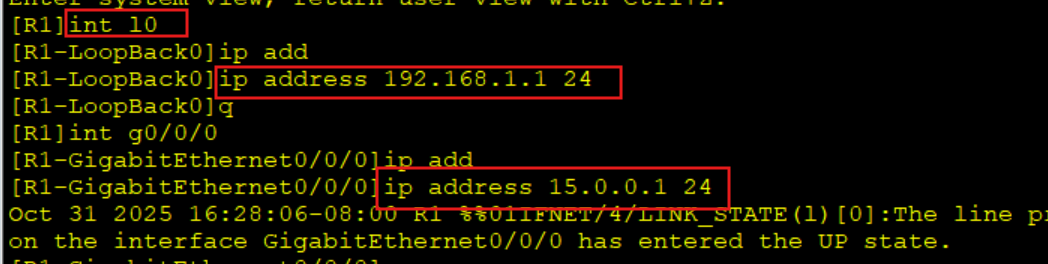

R1先配置内网地址（环回口模拟的）

[R1]int l0
[R1-LoopBack0]ip address 192.168.1.1 24
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip address 15.0.0.1 24

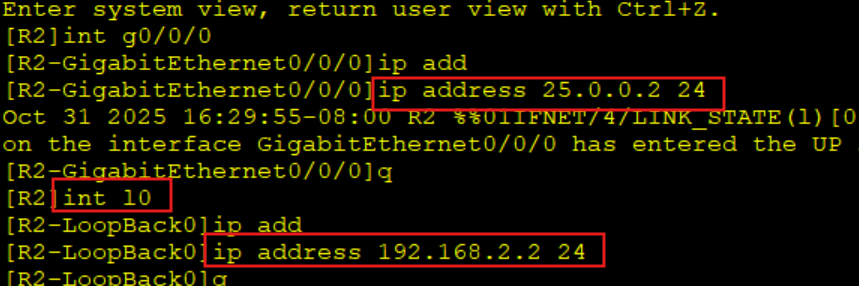

R2配置

[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip address 25.0.0.2 24
[R2]int l0
[R2-LoopBack0]ip address 192.168.2.2 24

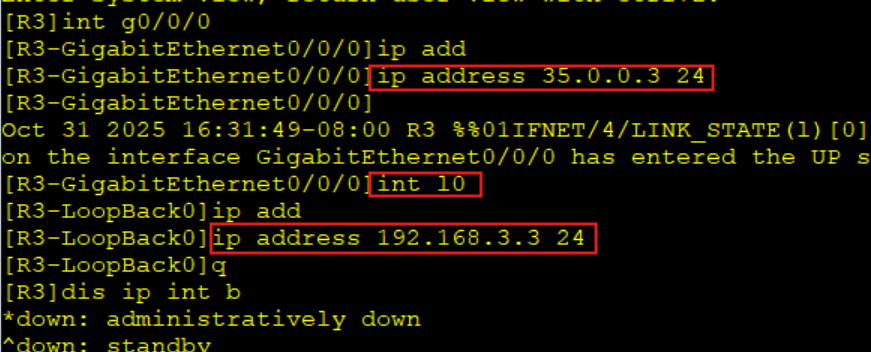

R3配置

[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip address 35.0.0.3 24
[R3-GigabitEthernet0/0/0]int l0
[R3-LoopBack0]ip address 192.168.3.3 24

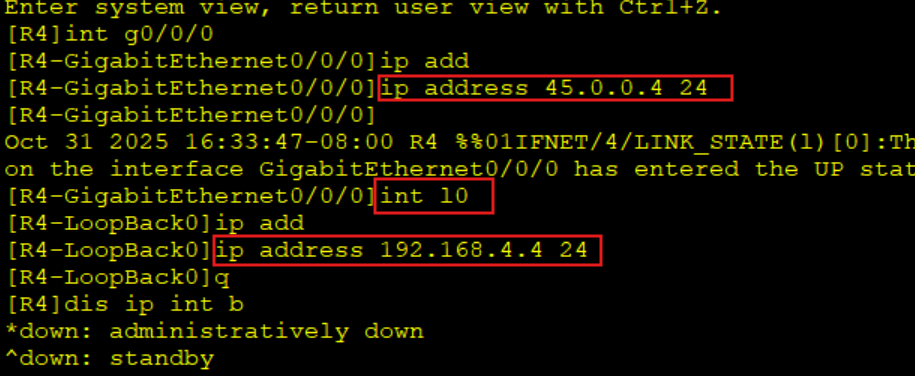

R4配置

[R4]int g0/0/0
[R4-GigabitEthernet0/0/0]ip address 45.0.0.4 24
[R4-GigabitEthernet0/0/0]int l0
[R4-LoopBack0]ip address 192.168.4.4 24

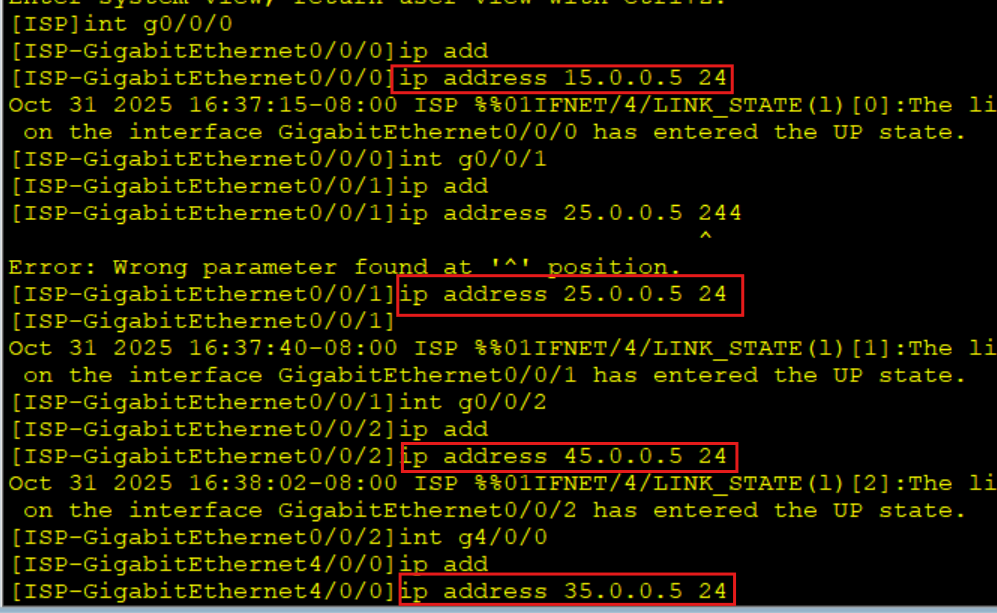

R5配置：

[ISP]int g0/0/0
[ISP-GigabitEthernet0/0/0]ip address 15.0.0.5 24
[ISP-GigabitEthernet0/0/0]int g0/0/1
[ISP-GigabitEthernet0/0/1]ip address 25.0.0.5 24
[ISP-GigabitEthernet0/0/1]int g0/0/2
[ISP-GigabitEthernet0/0/2]ip address 45.0.0.5 24
[ISP-GigabitEthernet0/0/2]int g4/0/0
[ISP-GigabitEthernet4/0/0]ip address 35.0.0.5 24

配置静态缺省，使公网通

[R1]ip route-static 0.0.0.0 0 15.0.0.5
[R2]ip route-static 0.0.0.0 0 25.0.0.5
[R3]ip route-static 0.0.0.0 0 35.0.0.5
[R4]ip route-static 0.0.0.0 0 45.0.0.5

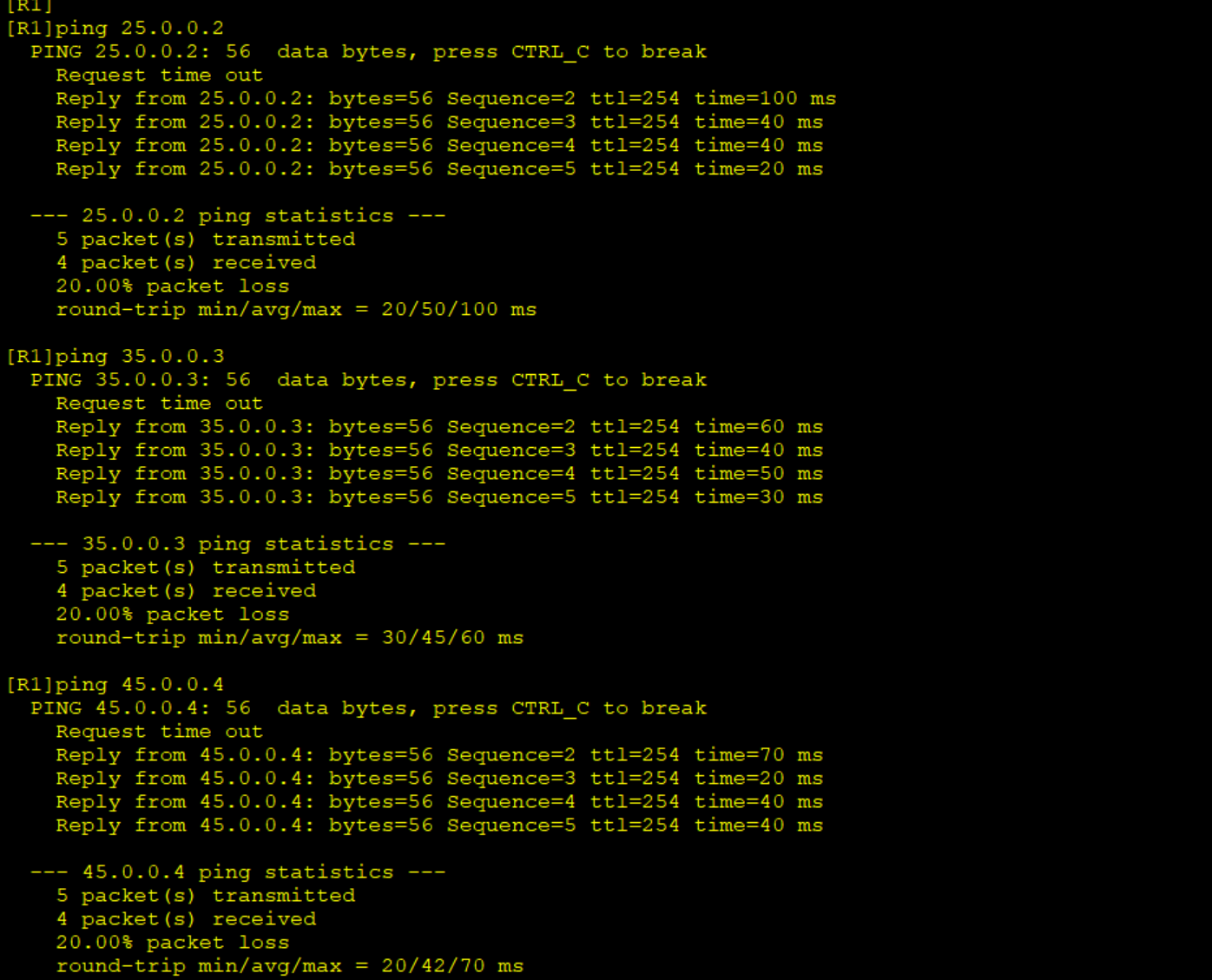

测试：

配隧道：

#R1

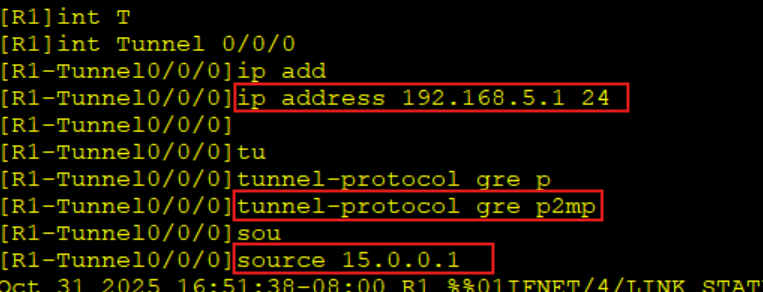

[R1]int Tunnel 0/0/0
[R1-Tunnel0/0/0]ip address 192.168.5.1 24
[R1-Tunnel0/0/0]tunnel-protocol gre p2mp 	#隧道协议，MGRE
[R1-Tunnel0/0/0]source 15.0.0.1            #封装公网地址，源地址
#R2
[R2]int Tunnel 0/0/0
[R2-Tunnel0/0/0]ip address 192.168.5.2 24    #隧道地址+掩码
[R2-Tunnel0/0/0]tunnel-protocol gre p2mp
[R2-Tunnel0/0/0]source GigabitEthernet 0/0/0
#R3
[R3]int Tunnel 0/0/0
[R3-Tunnel0/0/0]ip address 192.168.5.3 24
[R3-Tunnel0/0/0]tunnel-protocol gre p2mp
[R3-Tunnel0/0/0]source GigabitEthernet 0/0/0
#R4
[R4]int Tunnel 0/0/0
[R4-Tunnel0/0/0]ip address 192.168.5.4 24
[R4-Tunnel0/0/0]tunnel-protocol gre p2mp
[R4-Tunnel0/0/0]source GigabitEthernet 0/0/0

NHRP的配置

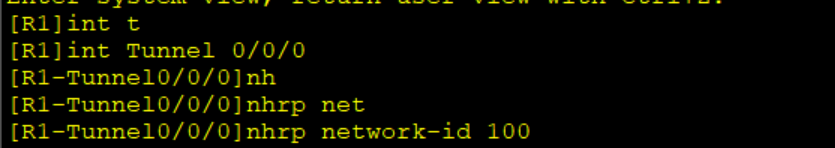

#R1
[R1]int Tunnel 0/0/0
[R1-Tunnel0/0/0]nhrp network-id 100    #创建NHRP域
#R2
[R2]int Tunnel 0/0/0
[R2-Tunnel0/0/0]nhrp network-id 100
[R2-Tunnel0/0/0]nhrp entry 15.0.0.1 192.168.5.1 register    #分支找中心注册自己的信息
#R3
[R3]int Tunnel 0/0/0
[R3-Tunnel0/0/0]nhrp network-id 100
[R3-Tunnel0/0/0]nhrp entry 15.0.0.1 192.168.5.1 register

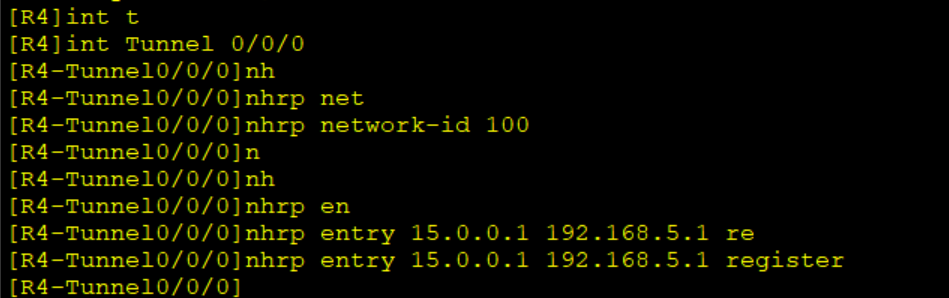

#R4
[R4]int Tunnel 0/0/0
[R4-Tunnel0/0/0]nhrp network-id 100
[R4-Tunnel0/0/0]nhrp entry 15.0.0.1 192.168.5.1 register

配置路由协议（动态）

#R1
[R1]rip 1
[R1-rip-1]v 2    #选择版本
[R1-rip-1]undo summary
[R1-rip-1]network 192.168.1.0    #路由
[R1-rip-1]network 192.168.5.0    #宣告隧道接口

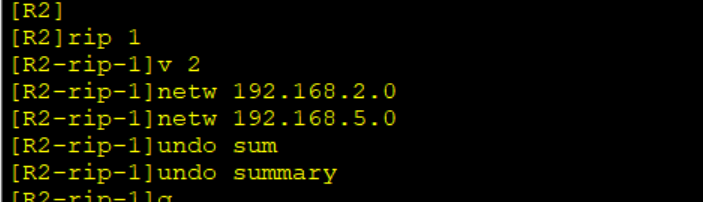

[R2]rip 1
[R2-rip-1]undo summary
[R2-rip-1]NET 192.168.2.0
[R2-rip-1]NET 192.168.5.0
[R3]rip 1
[R3-rip-1]v 2
[R3-rip-1]netw 192.168.3.0
[R3-rip-1]netw 192.168.5.0
[R3-rip-1]undo summary
[R4]rip 1
[R4-rip-1]v 2
[R4-rip-1]undo summary
[R4-rip-1]net 192.168.4.0
[R4-rip-1]net 192.168.5.0

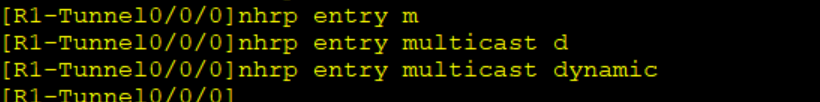

开启中心站点广播功能

[R1]int Tunnel 0/0/0
[R1-Tunnel0/0/0]nhrp entry multicast dynamic

关闭RIP的防环机制

#R1
[R1]int Tunnel 0/0/0
[R1-Tunnel0/0/0]undo rip sp
[R1-Tunnel0/0/0]undo rip split-horizon
#R2
[R2]int Tunnel 0/0/0
[R2-Tunnel0/0/0]undo rip sp
[R2-Tunnel0/0/0]undo rip split-horizon
#R3
[R3]int Tunnel 0/0/0
[R3-Tunnel0/0/0]undo rip sp
[R3-Tunnel0/0/0]undo rip split-horizon
#R4
[R4]int Tunnel 0/0/0
[R4-Tunnel0/0/0]undo rip sp
[R4-Tunnel0/0/0]undo rip split-horizon
