实体向导模型（PSDEWIZARD）详细介绍

1. 实体向导模型概述

实体向导模型（PSDEWIZARD）是iBizModel模型体系中的重要组成部分，专门用于定义和管理多步骤数据操作流程。该模型通过将复杂的业务操作分解为多个逻辑步骤，为用户提供清晰的导航和操作指引，显著提升用户体验和操作效率。

实体向导模型适用于需要分步完成的数据录入、业务流程处理、系统配置等场景。它通过可视化的步骤指示、逻辑控制和状态管理，确保用户能够按照预定流程完成操作，同时保证数据的完整性和业务规则的一致性。

2. 应用场景分析

2.1 数据录入与表单填写

在复杂的数据录入场景中，实体向导可以将庞大的表单拆分为多个逻辑相关的步骤。例如：

  • 用户注册流程：个人信息→联系方式→偏好设置→确认提交
  • 订单创建流程：商品选择→收货信息→支付方式→订单确认
  • 项目申报流程：基本信息→项目详情→附件上传→审批流程

2.2 业务流程审批

对于需要多级审批的业务场景，实体向导可以清晰地展示审批流程：

  • 请假申请：申请填写→部门审批→人事备案→最终确认
  • 采购流程：需求申请→预算审核→采购执行→验收确认
  • 合同审批：合同起草→法务审核→财务审核→领导审批

2.3 系统配置与初始化

在系统初始化和配置过程中，实体向导引导用户完成必要的设置：

  • 系统安装向导：数据库配置→管理员设置→基础数据导入→完成安装
  • 个性化配置：界面主题→权限设置→工作流配置→通知设置

2.4 状态驱动的业务流程

对于需要状态跟踪的业务流程，实体向导提供状态管理功能：

  • 项目生命周期管理：立项→执行→监控→验收→归档
  • 故障处理流程：报修→分配→处理→验证→关闭

3. 模型架构与关系

3.1 核心模型结构

实体向导模型采用分层架构设计，核心模型包括：

PSDEWIZARD（实体向导）：顶层模型，定义向导的基本属性和全局配置

  • 标识属性：codename（代码标识）
  • 关键属性：name（名称）、psdeid（所属实体）
  • 控制属性：statewizardflag（状态向导标志）、wizardstyle（向导样式）

PSDEWIZARDSTEP（向导步骤）：定义向导的步骤信息

  • 排序属性：ordervalue（显示次序）
  • 标识属性：steptag（步骤标记）
  • 控制属性：enablelogic（启用逻辑）、visiblelogic（可见逻辑）

PSDEWIZARDFORM（向导表单）：关联具体的操作界面

  • 关联属性：psdeformid（实体表单引用）
  • 行为属性：stepactions（支持的操作步骤）
  • 逻辑属性：nextenablelogic（下一步启用逻辑）

PSDEWIZARDLOGIC（向导逻辑）：定义向导的业务逻辑

  • 触发机制：triggertype（触发类型）
  • 执行目标：dstlogictype（目标逻辑类型）
  • 扩展支持：customcode（自定义代码）

3.2 模型关系图例

PSDATAENTITY
实体
PSDEWIZARD
实体向导
PSDEWIZARDSTEP
向导步骤
PSDEWIZARDFORM
向导表单
PSDEWIZARDLOGIC
向导逻辑
PSDEFORM
实体表单
PSDEACTION
实体行为
PSDELOGIC
PSDEUIACTION
PSSYSVIEWLOGIC
PSCTRLLOGICGROUP
PSSYSCSS
PSSYSPFPLUGIN

3.3 外部依赖关系

实体向导模型与iBizModel体系中的多个模型存在依赖关系：

  • PSDATAENTITY：向导所属的实体，提供数据基础
  • PSDEFORM：具体的表单界面定义
  • PSDEACTION：向导各步骤的操作行为
  • PSDELOGIC：业务逻辑处理
  • PSCTRLLOGICGROUP：界面逻辑组控制
  • PSSYSCSS：样式定义支持

4. 核心属性详解

4.1 PSDEWIZARD关键属性

标识属性组：

  • codename：必填，向导的代码标识，在所属实体中必须唯一
  • name：必填，向导的显示名称
  • psdeid：必填，引用所属的PSDATAENTITY实体

行为控制属性：

  • statewizardflag：是否启用状态向导模式（1-是，0-否）
  • wizardstyle：向导样式枚举（DEFAULT、STYLE2、STYLE3、STYLE4）
  • busyindicator：是否显示处理提示
  • enablemslogic：是否启用主状态逻辑

操作文本属性：

  • nextcaption：下一步操作标题
  • prevcaption：上一步操作标题
  • finishcaption：完成操作标题

逻辑引用属性：

  • initpsdeactionid：初始化实体行为引用
  • finishpsdeactionid：完成操作实体行为引用
  • statepsdefid：状态属性引用（状态向导模式使用）

4.2 PSDEWIZARDSTEP步骤属性

步骤定义属性：

  • steptag：必填，步骤标记，在向导内唯一
  • name：必填，步骤标题
  • ordervalue：必填，显示次序
  • subtitle：步骤子标题

逻辑控制属性：

  • enablelogic：启用逻辑表达式
  • visiblelogic：可见逻辑表达式
  • stepaction：步骤行为枚举（PREV、NEXT、FINISH）

界面增强属性：

  • pssyscssid：标题样式引用
  • pssysimageid：标题图片引用

4.3 PSDEWIZARDFORM表单属性

表单关联属性：

  • psdeformid：必填，引用的实体表单
  • formtag：必填，表单标记，在向导内唯一
  • psdewizardstepid：关联的向导步骤

操作行为属性：

  • stepactions：必填，支持的操作步骤枚举组合
  • firstform：是否为首个显示表单
  • loadpsdeactionid：加载操作引用
  • savepsdeactionid：保存操作引用

逻辑控制属性：

  • nextenablelogic：下一步启用逻辑
  • prevenablelogic：上一步启用逻辑
  • finishenablelogic：完成启用逻辑

4.4 PSDEWIZARDLOGIC逻辑属性

触发机制属性：

  • triggertype：必填，逻辑触发类型枚举
  • timer：定时器间隔（定时器触发时使用）
  • eventnames：事件名称（事件触发时使用）

执行目标属性：

  • dstlogictype：必填，目标逻辑类型枚举
  • psdelogicid：界面处理逻辑引用
  • pssysviewlogicid：系统界面逻辑引用

扩展支持属性：

  • customcode：自定义代码
  • pssyspfpluginid：前端扩展插件引用

5. DSL代码详解与示例

5.1 基础向导DSL示例分析

//iBizModelDSL建模指令，目标：创建基础实体向导
def de_master = "mock.MASTER"
psdewizard(codename: "Wizard_base_Wizard", name: "向导_基础_向导", finishpsdeactionid: de_master + ".Get", nextcaption: "下一步", psdeid: de_master, finishcaption: "完成", prevcaption: "上一步") {
// 第一步表单定义
psdewizardform(savepsdeactionid: de_master + ".Get", firstform: 1, stepactions: "NEXT", name: "step1", formtag: "step1", loadpsdeactionid: de_master + ".Get", psdeformid: de_master + ".step1", psdewizardstepid: "step1")
// 第二步表单定义
psdewizardform(savepsdeactionid: de_master + ".Get", firstform: 0, stepactions: "PREV;NEXT", name: "step2", formtag: "step2", loadpsdeactionid: de_master + ".Get", psdeformid: de_master + ".step2", psdewizardstepid: "step2")
// 第三步表单定义
psdewizardform(savepsdeactionid: de_master + ".Get", firstform: 0, stepactions: "PREV;FINISH", name: "step3", formtag: "step3", loadpsdeactionid: de_master + ".Get", psdeformid: de_master + ".step3", psdewizardstepid: "step3")
// 步骤定义 - 第一步
psdewizardstep(ordervalue: 100, name: "step1", id: "step1", steptag: "step1")
// 步骤定义 - 第二步
psdewizardstep(ordervalue: 110, name: "step2", id: "step2", steptag: "step2")
// 步骤定义 - 第三步
psdewizardstep(ordervalue: 120, name: "step3", id: "step3", steptag: "step3")
}

代码解析：

  • 创建了一个三步骤的基础向导，每个步骤对应一个表单
  • firstform: 1标识第一个表单为初始显示表单
  • stepactions定义每个表单支持的操作按钮组合
  • 步骤通过ordervalue控制显示顺序

5.2 逻辑控制向导DSL示例

//iBizModelDSL建模指令，目标：创建带逻辑控制的实体向导
def de_master = "mock.MASTER"
psdewizard(codename: "Wizard_logic", name: "向导_启用逻辑", finishpsdeactionid: de_master + ".mock_create", nextcaption: "下一步", initpsdeactionid: de_master + ".CreateTemp", psdeid: de_master, finishcaption: "完成", prevcaption: "上一步") {
// 第一步表单 - 包含下一步启用逻辑
psdewizardform(savepsdeactionid: de_master + ".UpdateTemp", firstform: 1, nextenablelogic: "data.name", stepactions: "NEXT", name: "向导表单1", formtag: "step1", loadpsdeactionid: de_master + ".GetTemp", psdeformid: de_master + ".wizardform4", psdewizardstepid: "step1")
// 第二步表单 - 包含上一步启用逻辑
psdewizardform(savepsdeactionid: de_master + ".UpdateTemp", firstform: 0, stepactions: "PREV;NEXT", name: "向导表单2", prevenablelogic: "!data.quantity", formtag: "step2", loadpsdeactionid: de_master + ".GetTemp", psdeformid: de_master + ".wizardform5", psdewizardstepid: "step2")
// 第三步表单 - 包含完成启用逻辑
psdewizardform(savepsdeactionid: de_master + ".UpdateTemp", firstform: 0, stepactions: "PREV;FINISH", name: "向导表单3", formtag: "step3", loadpsdeactionid: de_master + ".GetTemp", psdeformid: de_master + ".wizardform6", finishenablelogic: "data.description", psdewizardstepid: "step3")
// 步骤定义
psdewizardstep(ordervalue: 100, name: "步骤1", id: "step1", steptag: "step1")
psdewizardstep(ordervalue: 110, name: "步骤2", id: "step2", steptag: "step2")
psdewizardstep(ordervalue: 120, name: "步骤3", id: "step3", steptag: "step3")
}

逻辑控制特性：

  • nextenablelogic: "data.name"：只有当data.name有值时才启用下一步
  • prevenablelogic: "!data.quantity"：当data.quantity为空时才启用上一步
  • finishenablelogic: "data.description"：根据描述内容控制完成按钮

5.3 状态向导DSL示例

//iBizModelDSL建模指令，目标：创建状态管理的实体向导
def de_master = "mock.MASTER"
psdewizard(statewizardflag: 1, codename: "Wizard_state", name: "向导_状态向导", finishpsdeactionid: de_master + ".mock_create", nextcaption: "下一步", initpsdeactionid: de_master + ".initwizard", psdeid: de_master, finishcaption: "完成", prevcaption: "上一步", statepsdefid: de_master + ".WIZARD_STATE") {
// 第一步表单
psdewizardform(savepsdeactionid: de_master + ".UpdateTemp", firstform: 1, stepactions: "NEXT", name: "向导表单1", formtag: "step1", loadpsdeactionid: de_master + ".GetTemp", psdeformid: de_master + ".wizardform7", psdewizardstepid: "step1")
// 第二步表单
psdewizardform(savepsdeactionid: de_master + ".UpdateTemp", firstform: 0, stepactions: "NEXT", name: "向导表单2", formtag: "step2", loadpsdeactionid: de_master + ".GetTemp", psdeformid: de_master + ".wizardform8", psdewizardstepid: "step2")
// 第三步表单 - 包含特殊的上一步操作
psdewizardform(prevpsdeactionid: de_master + ".back", savepsdeactionid: de_master + ".UpdateTemp", firstform: 0, stepactions: "PREV;FINISH", name: "向导表单3", formtag: "step3", loadpsdeactionid: de_master + ".GetTemp", psdeformid: de_master + ".wizardform9", psdewizardstepid: "step3")
// 步骤定义
psdewizardstep(ordervalue: 100, name: "步骤1", id: "step1", steptag: "step1")
psdewizardstep(ordervalue: 110, name: "步骤2", id: "step2", steptag: "step2")
psdewizardstep(ordervalue: 120, name: "步骤3", id: "step3", steptag: "step3")
}

状态管理特性：

  • statewizardflag: 1：启用状态向导模式
  • statepsdefid: de_master + ".WIZARD_STATE"：引用状态属性
  • prevpsdeactionid: de_master + ".back"：自定义的上一步操作行为

5.4 更多示例

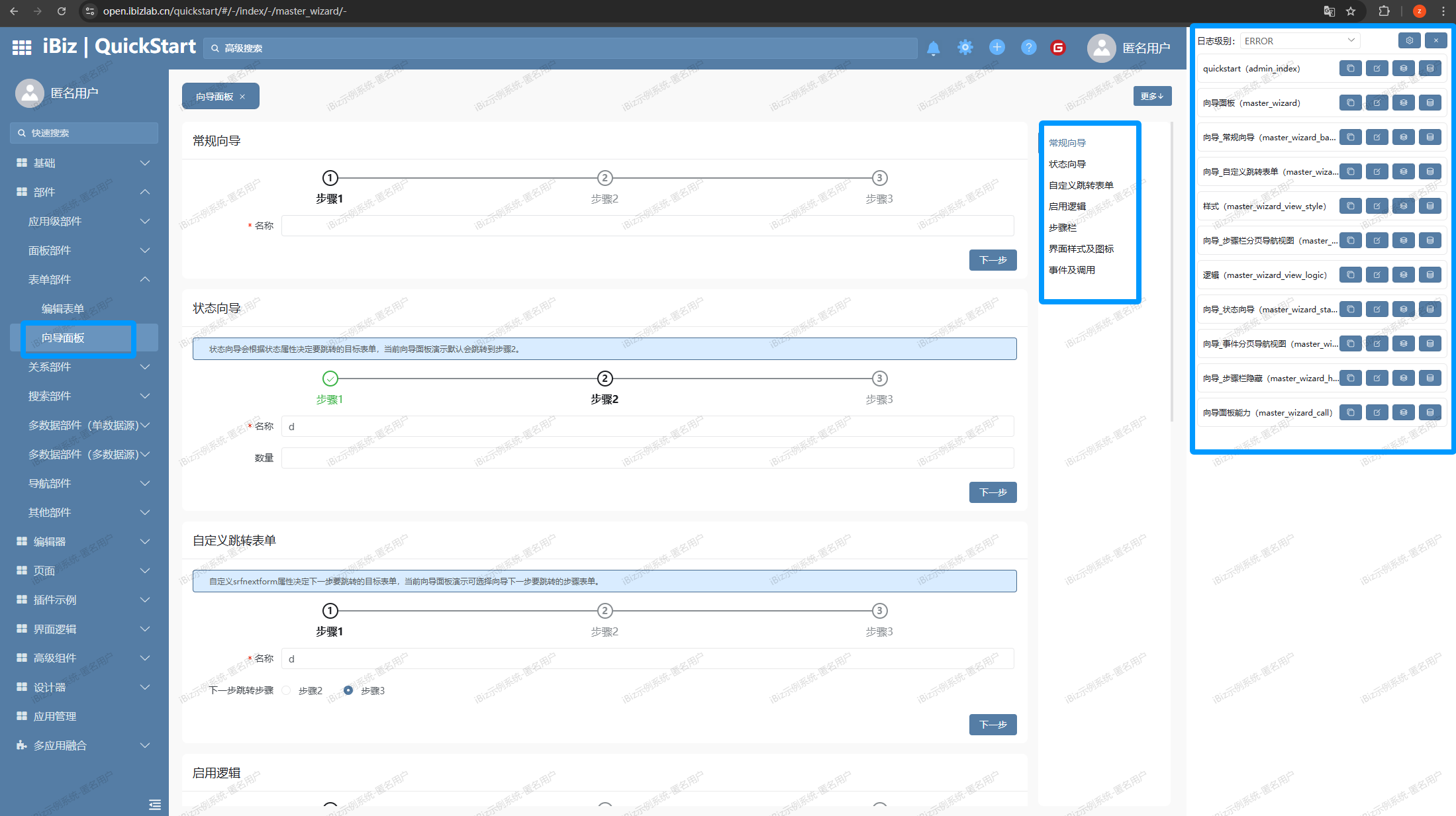

更多示例请访问iBizAppHUB示例系统，点击向导面板菜单查看全部向导面板示例
在这里插入图片描述

![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/975bd8a9b0164d21b8a691b72e389598.png

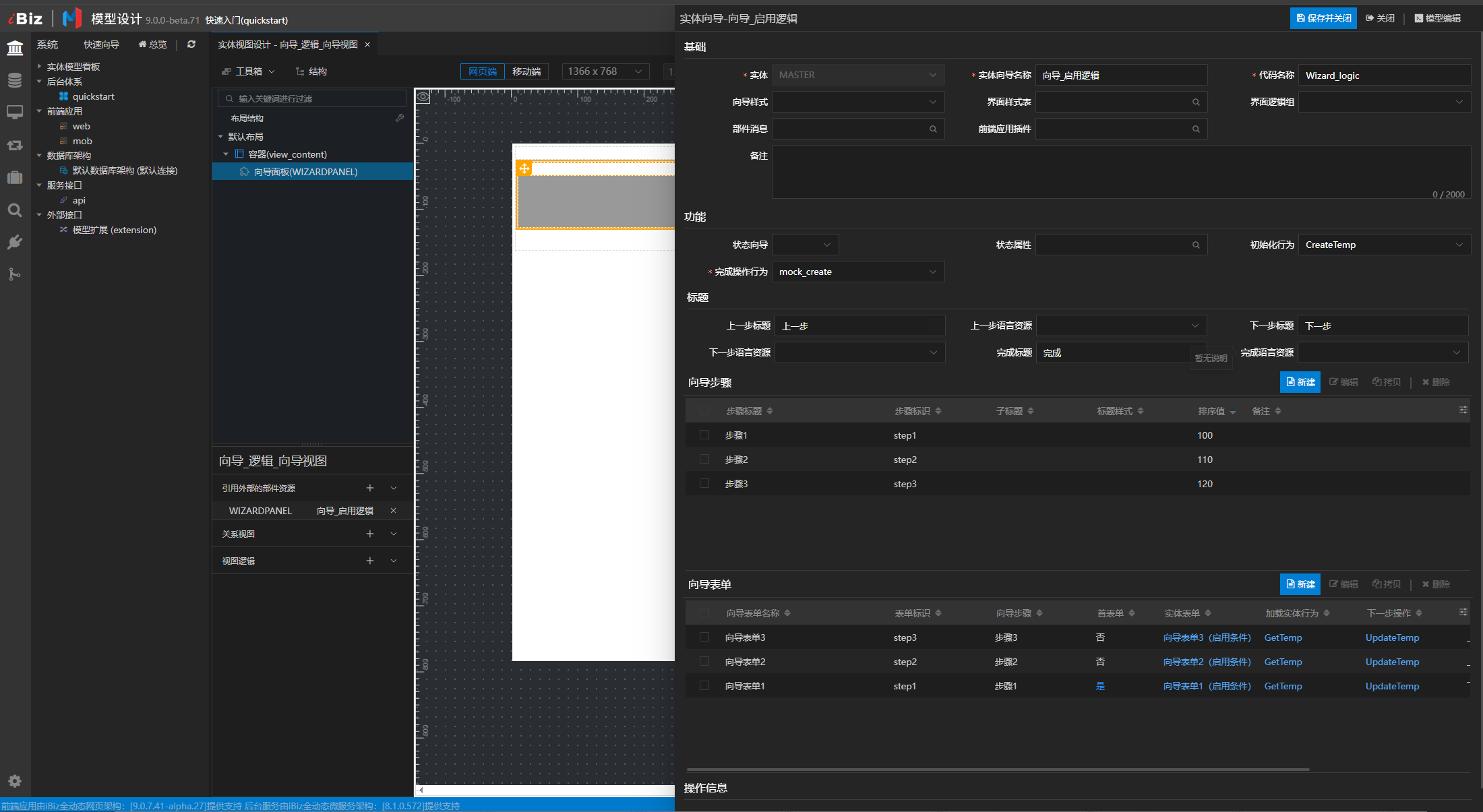

通过最右侧的调试工具栏，可查看向导在iBizModeling工具中的详细配置
在这里插入图片描述

6. 高级功能与最佳实践

6.1 动态步骤控制

通过逻辑表达式实现步骤的动态显示和启用控制：

// 基于业务条件的步骤控制示例
psdewizardstep(ordervalue: 100, name: "基础信息", enablelogic: "true", visiblelogic: "true", steptag: "basic")
psdewizardstep(ordervalue: 200, name: "高级设置", enablelogic: "data.userType == 'ADMIN'", visiblelogic: "data.needAdvanced == true", steptag: "advanced")
psdewizardstep(ordervalue: 300, name: "审批流程", enablelogic: "data.amount > 10000", visiblelogic: "data.requireApproval == true", steptag: "approval")

6.2 表单验证与业务规则

集成值规则和业务逻辑验证：

// 表单级别的验证控制
psdewizardform(
psdeformid: "mock.MASTER.form1",
stepactions: "NEXT",
nextenablelogic: "data.field1 != null && data.field2.length() > 0",
formtag: "form1"
)

7. 总结

实体向导模型（PSDEWIZARD）是iBizModel体系中强大的业务流程建模工具，它通过标准化的模型定义和灵活的配置选项，为复杂业务场景提供了优雅的解决方案。该模型的核心价值在于：

  1. 用户体验优化：通过分步引导降低用户操作复杂度
  2. 业务流程标准化：确保操作流程符合业务规范
  3. 灵活的可配置性：支持动态步骤控制和逻辑表达式
  4. 强大的扩展能力：与iBizModel其他模型深度集成
  5. 状态管理支持：适用于需要状态跟踪的业务场景

在实际应用中，开发人员可以根据具体业务需求，通过组合不同的属性和逻辑控制，构建出既符合用户体验要求又能满足业务规则的向导式界面。实体向导模型的标准化设计也确保了项目的一致性和可维护性，是构建企业级应用的重要工具。
