Istio

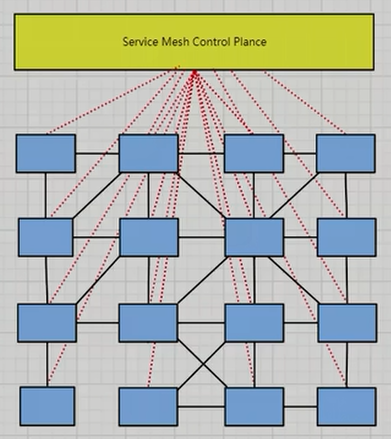

service mesh

实现

国外

linkerd， Istio

国内

蚂蚁自研，已开源

腾讯基于springcloud

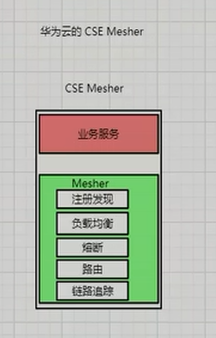

华为自研

Istio

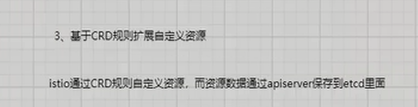

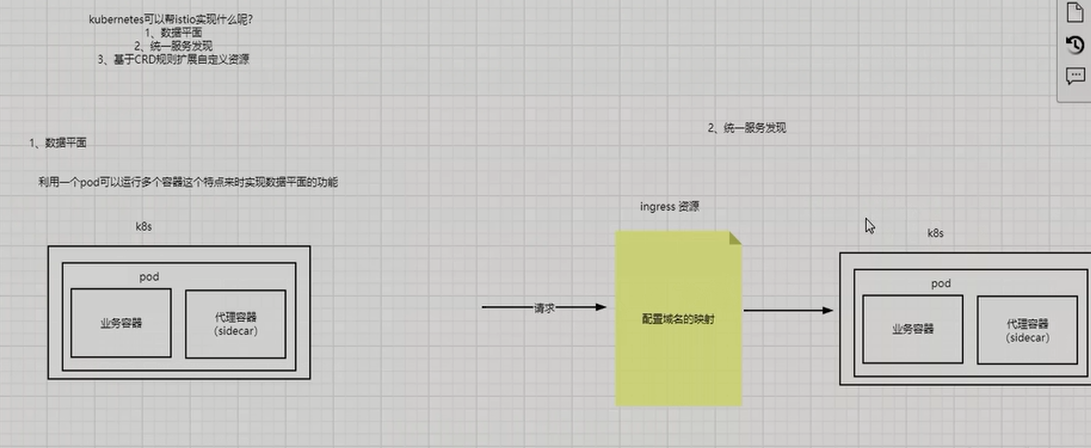

K8S和Istio相辅相成，Istio帮助K8S实现了服务治理的功能，而K8S为Istio实现了数据层面，服务发现等功能

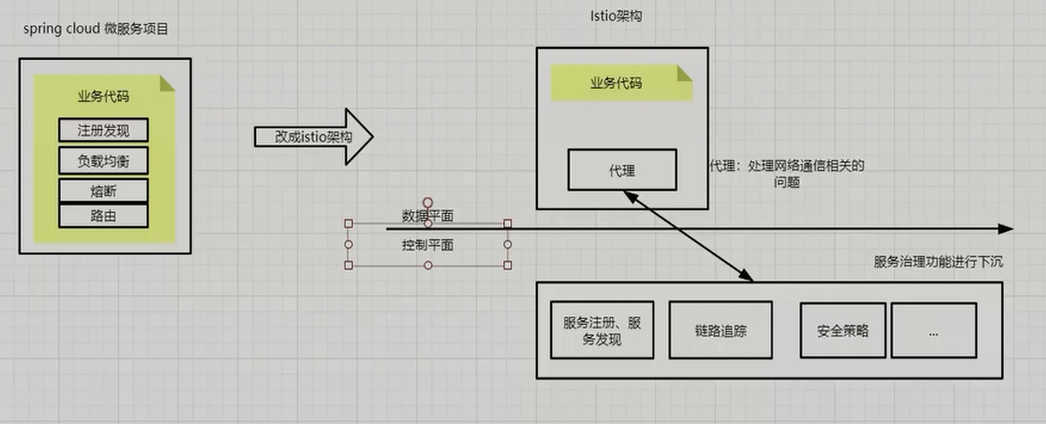

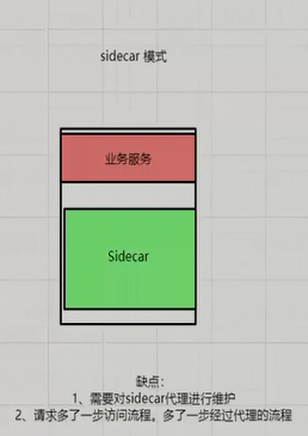

虽然sidecar模式也存在缺点，但是和springcloud等的微服务模式相比可以实现业务代码和服务治理的解耦，显然更符合高内聚低耦合的原则

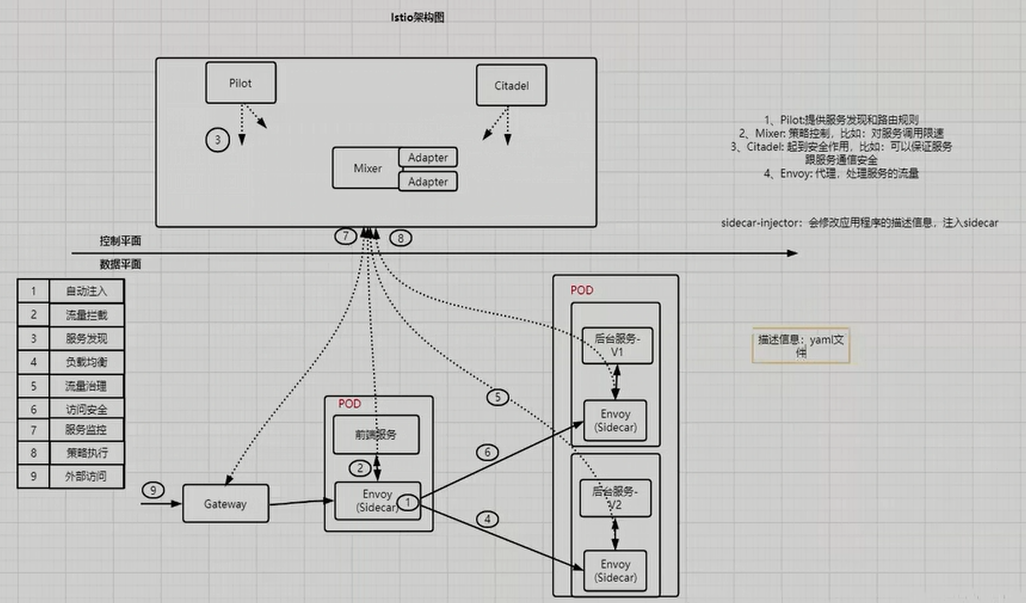

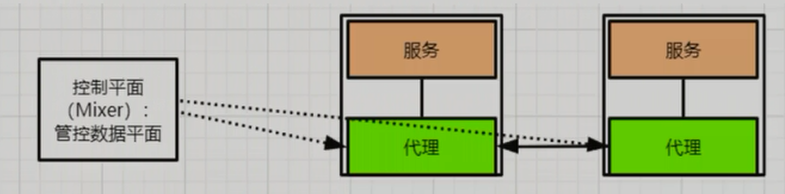

架构图

自动注入

在K8S创建Pod的时候，会修改原始的yml配置部署文件，添加一个container容器名为sidecar，镜像地址为sidecar的地址，该操作是无感知的

流量拦截

通信期间对网卡的出站和入站数据进行拦截控制

服务发现和负载均衡

Envoy向Pilot请求需要通信的服务地址和设置的负载均衡策略，从而根据相应的负载均衡策略选择正确的服务进行通信

流量控制

向Pilot请求流量规则，之后通过获取到的证书和密钥进行通信

访问安全

向Citadel发送请求获取证书和密钥再进行通信

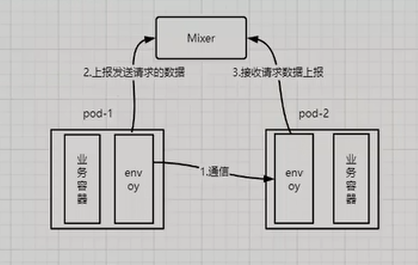

服务监控

Mixer收集各Pod上报的数据并提供接口给其他监控工具调用来展示监控信息

策略执行

发送请求前先询问Mixer该请求是否可以发送，接收请求的时候也是向Mixer询问是否可接收

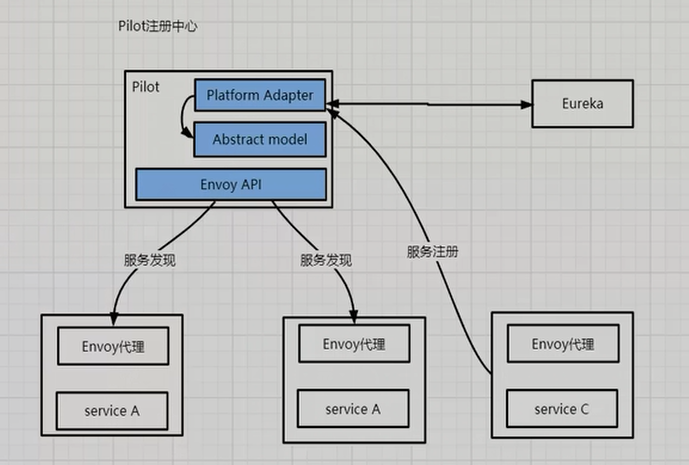

Pilot

在Istio架构中是必须的

1. 类似注册中心，但是不存储具体的注册信息，而是对接第三方注册中心，由第三方注册中心完成注册信息的存储和管理

2. 向数据平面下发路由规则，将配置的路由规则转换成Envoy能识别的格式并下发，Envoy根据路由规则进行负责均衡

Mixer

在Istio架构中不是必须的

负责数据收集并提供接口给第三方监控平台，如Promethues

负责策略执行，即告诉Envoy该请求是丢弃还是继续下发

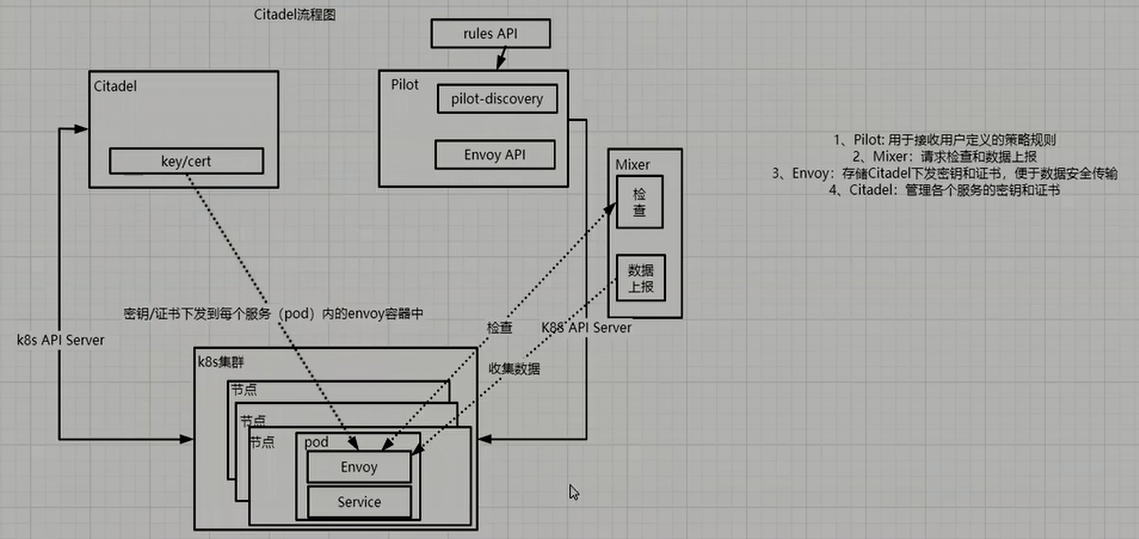

Citadel

在Istio架构中不是必须的

Istio的认证授权机制主要由它完成，需要与其他组件一起配合完成

支付类产品为了保证安全性用得比较多

Galley

类似配置中心

Sidecar-injector

在pod启动时自动注入一个sidecar容器，对用户是透明的，与业务代码容器分离，降低了业务代码复杂度

Proxy（Envoy）

sidecar，负责数据平面与控制平面的交互

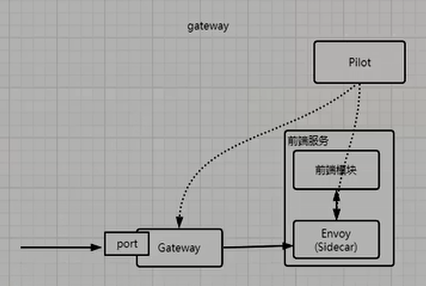

IngressGateway

向外暴露统一访问端口
