数码管未接限流电阻的应急处理

最近搞一次电子制作，设计PCB、打样、焊接完成后才发现，数码管没有加入限流电阻！想着要不启用数码管，又不太合适，想着重新打样又觉得太浪费。

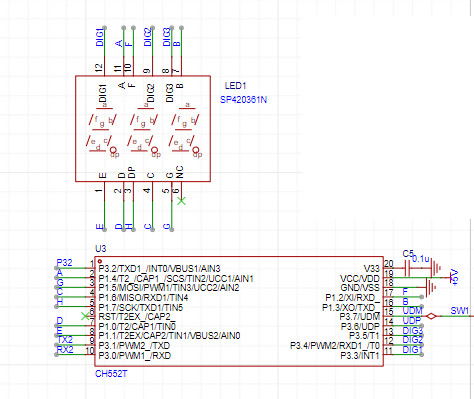

单片机用的是CH552，CH552内部已经集成上拉电阻，上拉电阻的阻值大约是4K(具体可以参考文章：https://www.cnblogs.com/jyxxkj/p/19560994)。数码管采用的是共阴的，每个段码引脚都接入单片机的P1端口。何不利用这单片机内置的上拉电阻给数码管的段码供电，位码引脚拉低就能点亮数码管？
于是开始写代码：
P1_MOD_OC = 0xff;
P1_DIR_PU = 0xff;
Port3Cfg(1,3); //DIG1
Port3Cfg(1,4); //DIG2
Port3Cfg(1,5); //DIG3
结果真的可以点亮数码管，于是写代码让其三个数码管都一齐显示。显示内容为一个三位数。
测试结果，这亮度基本可以，当然，就是暗了些。如果P1口也设置为推挽输出的话，那亮度真的极亮，长时间通电，应该会烧坏数码管或单片机端口的！

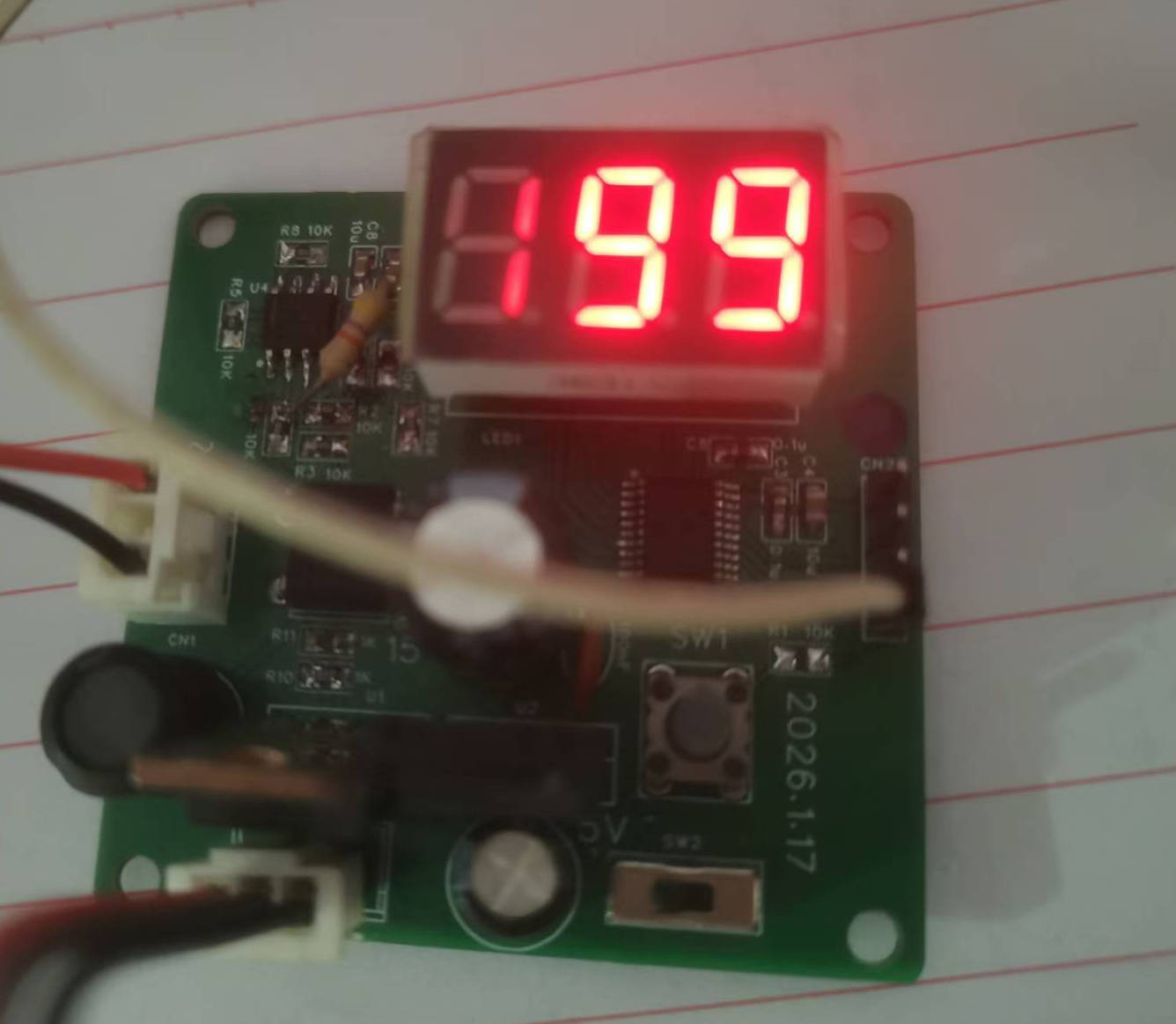

经过一番折腾发现了一个问题，就是第1个数码管显示1或一短杠的时候，亮度极低，而显示其他数字时亮度与第二、第三个数码管一致！具体看图：



这是什么原因呢？
