第一次启用AIP650的键控功能，芯片居然存在瑕疵

一、启用键控功能

一向都是使用AIP650的显示功能。

这一次，因为芯片使用的是STC8G1K08，SOP8封装，只有8个引脚。
板子设计需要4个按键，这8个引脚显得不够用，所以无奈只好启用AIP650的键控功能。

二、资料的参考

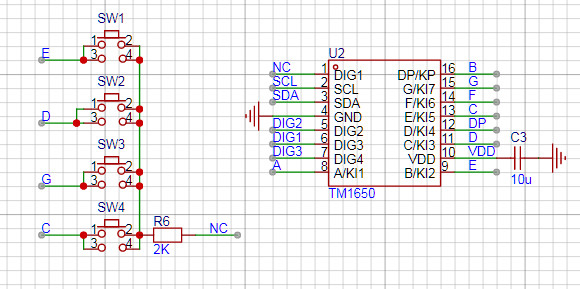

AIP650的键控功能使用的线路图参考芯片手册资料：

AIP650读取键控的时也是参考芯片手册资料的：
1、启动
2、发送读取指令：0x49
3、应答
4、读数据
5、应答
6、停止

三、问题的出现

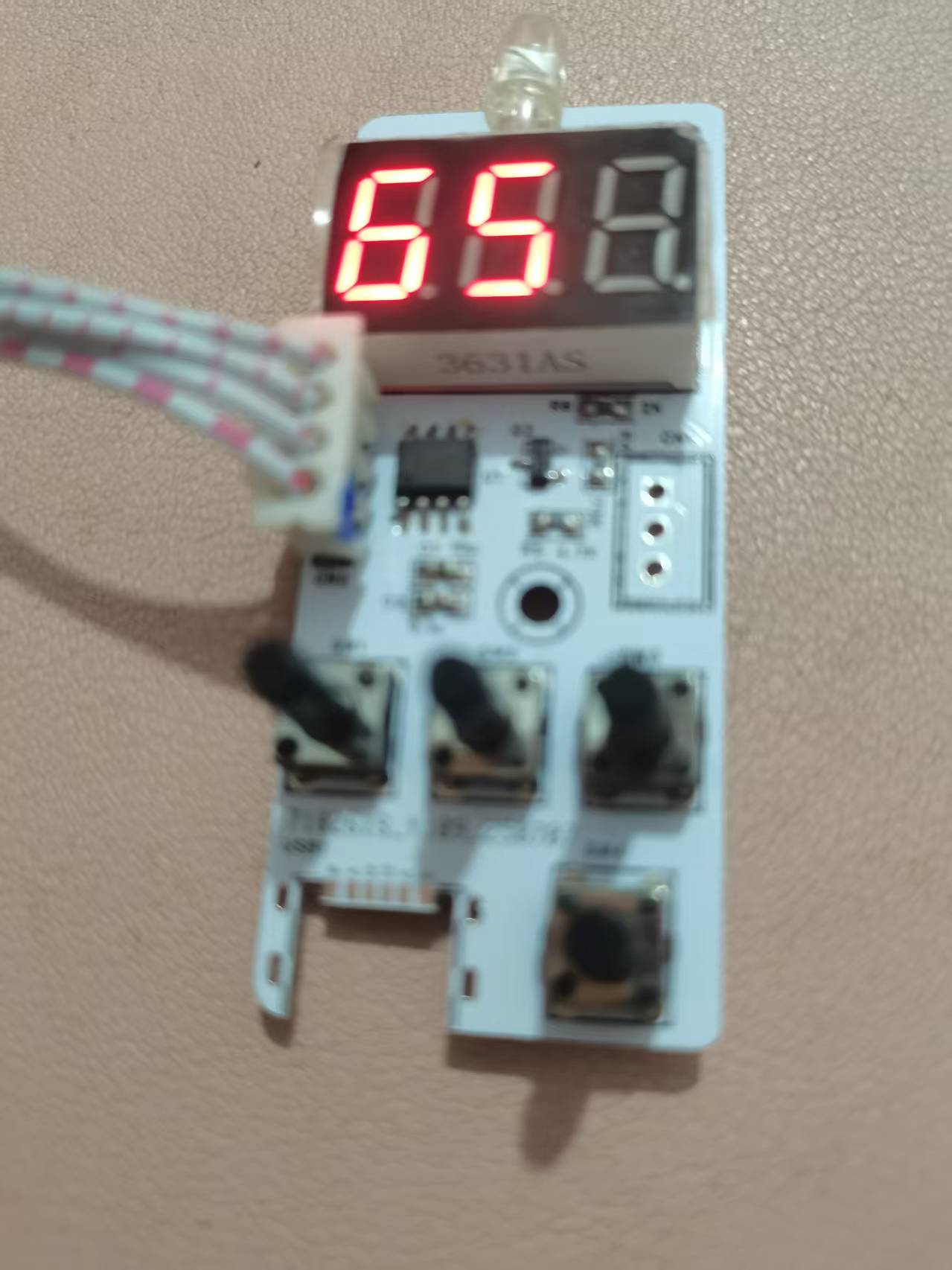

而这次，读取的数据一直是0x65，即使按下按键（就是隔着2K电阻进行人为短路，也无济于事），也没有变化。

四、怀疑与确认

一开始，根本不敢怀疑芯片有问题，但多次修改程序、检查线路都没有发现问题的情况下，只能怀疑芯片了。
于是，用另一张带AIP650的板子进行测试，结果发现，那AIP直接读取键控的话，得到的是0x2e，与芯片手册描述的一致。
人为短路按键（例如DIG1与A），这个数值可以发生变化，用其他引脚多次、多方位测试，这个数值都可以发生变化。
最后可以基本确定：这芯片存在瑕疵！
2025.7.13
