实验一 用机器指令和汇编指令编程

南京信息工程大学实验报告

实验（实习）名称 用机器指令和汇编指令编程 实验（实习）日期 2017-10-25  得分   指导教师 耿学华

系   计软院   专业  计科   年级  2017级    班次   4  姓名   江漪雯     学号  20171308150

一、实验目的

1. 掌握使用debug工具编写和调试汇编命令的方法

2. 掌握第1章~第2章所学的关于CPU、寄存器、内存的基础知识

3. 掌握第1章~第2章涉及的几条指令mov, add, sub, jmp的用法

二、实验准备

1. 复习教材第1~2章内容，完成教材内相关检测点

2. 结合教材实验1（P35）及公邮文件中心→实验下的“实验1辅助文档.pdf”学习debug工具用法。

三、实验内容

1. 教材实验1（P35）

（1）练习教材P35-45「预备知识:Debug的使用」，学习debug启动、退出及常用指令用法；

（2）在练习基础上，完成「2. 实验任务」

四、实验结论

实验任务 1：

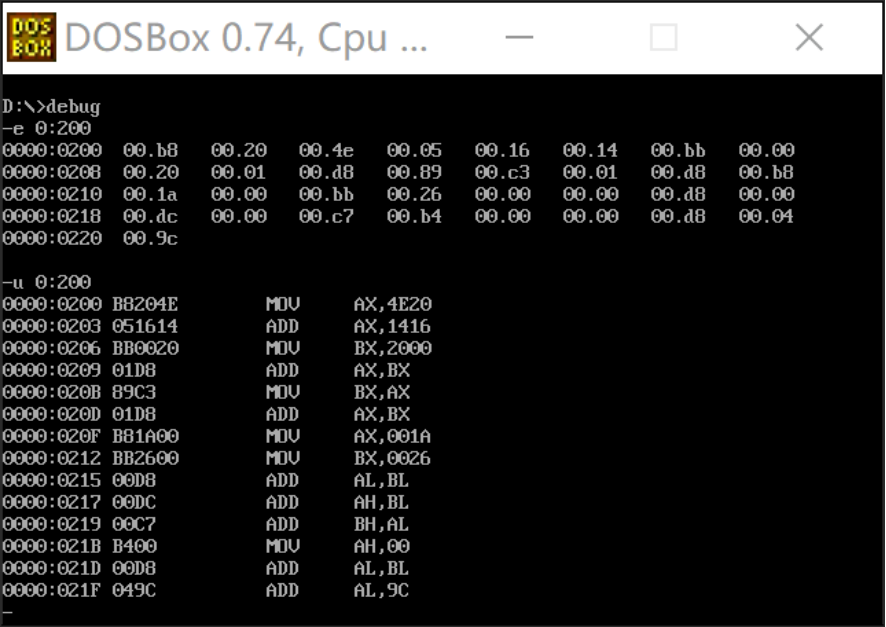

 用E指令将机器码逐条写入到内存中，然后用U命令翻译。

可以发现每一行写完，会自动跳转到下一行，IP的值逐条增加，根据指令长度增加。

用u指令进行翻译时，后面要加上要写入内存数据的CS：IP的值，不然会显示默认CS：IP中未写入数据的空数据值。

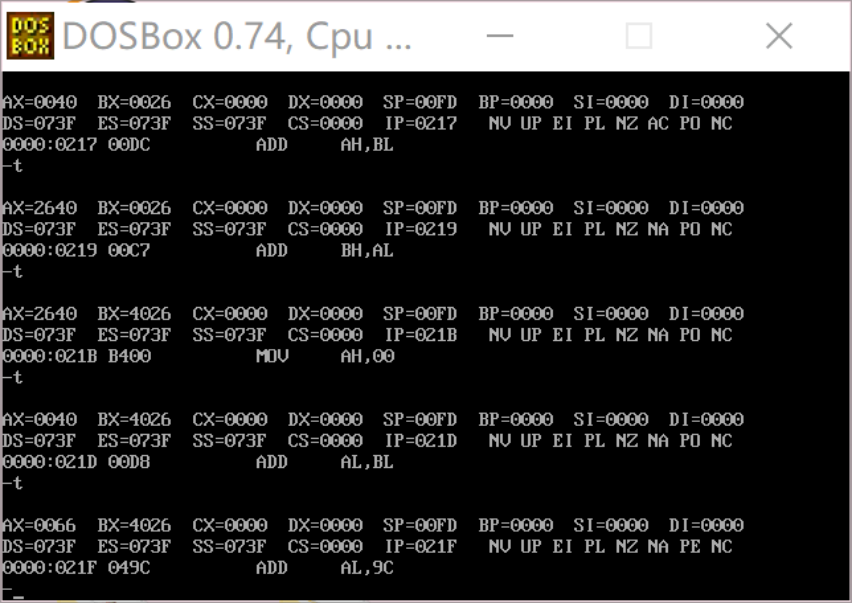

 用T指令运行：

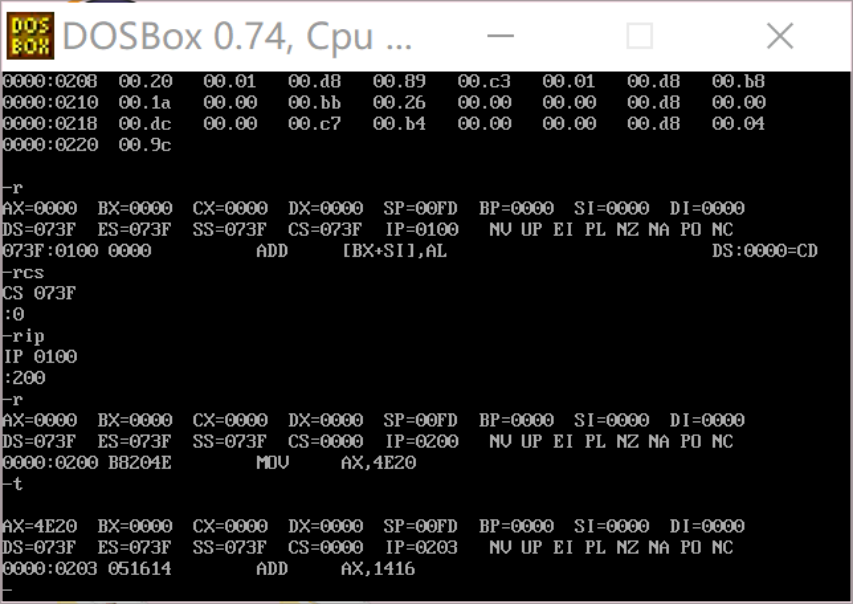

需要一条一条执行，在执行T命令之前必须使CS:IP指向0:200（即要写入的内存单元），即执行T命令之前执行R命令先查看原来的CS和IP的值，然后通过rcs和rip改变CS和IP的值分别为0和200.

 用A指令将汇编指令写入到指定的内存中，用T命令执行：

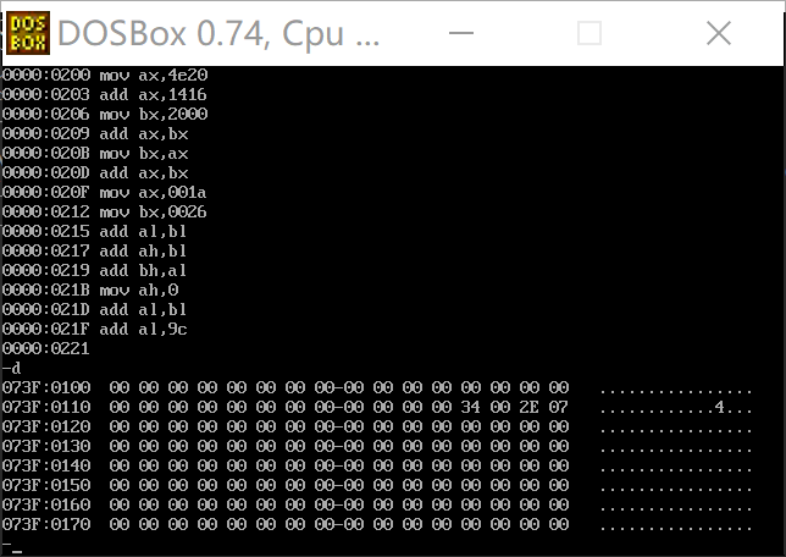

图1中我用A命令执行之后用D命令查看，由于没有指定CS和IP的值导致查看错误

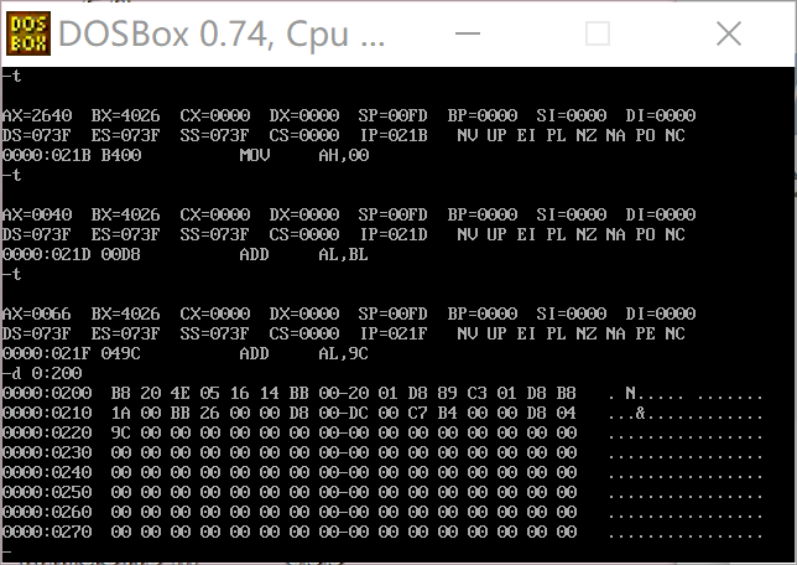

图2中我先用T命令逐条执行然后用D命令加0:200查看了汇编命令对应的机器码的值，右边是可显示的ASCII字符，“.”代表不可显示的数据。

可以看出，汇编指令和机器指令的差别在于指令的表示方法上。

实验任务 2：

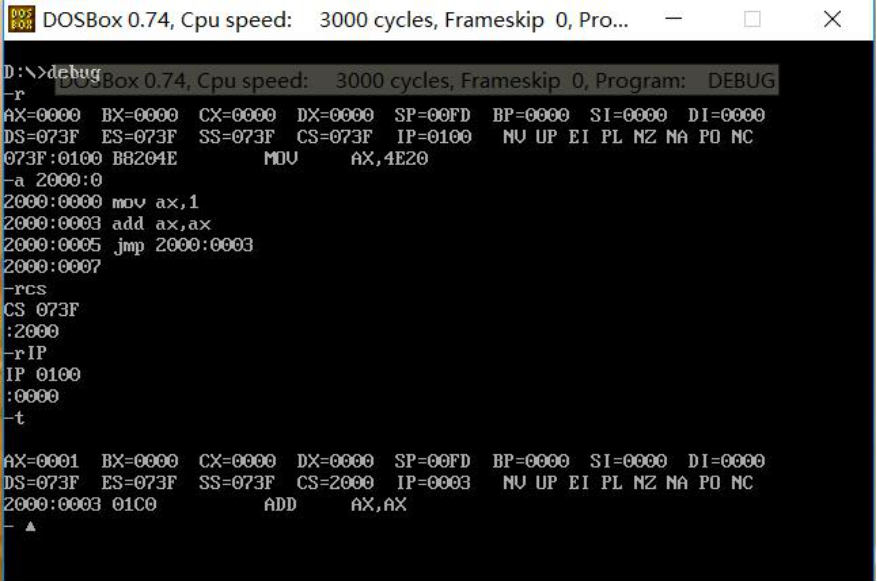

将3条汇编指令写入到指定位置，计算2的8次方。

用R命令查看，观察到汇编指令写入的段地址和偏移地址与CS IP不同，因为T指令令CPU执行CS:IP指向的指令，所以用R指令修改CS与IP的值。

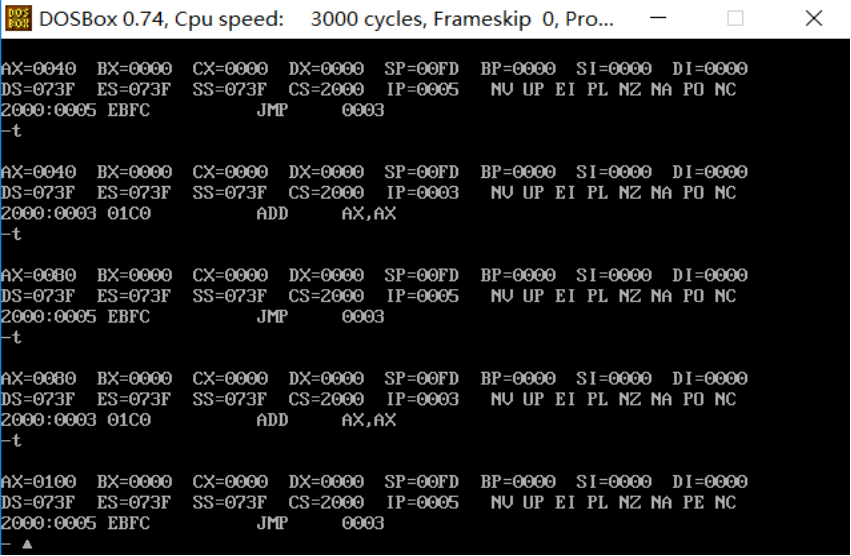

用T指令逐条执行：

可以观察到，指令执行后，机器自动将IP改变，将CS:IP指向下一条指令。当寄存器AX中的值到0100时停止执行。因为2的8次方十进制中为256，十六进制中为100H.



实验任务 3：

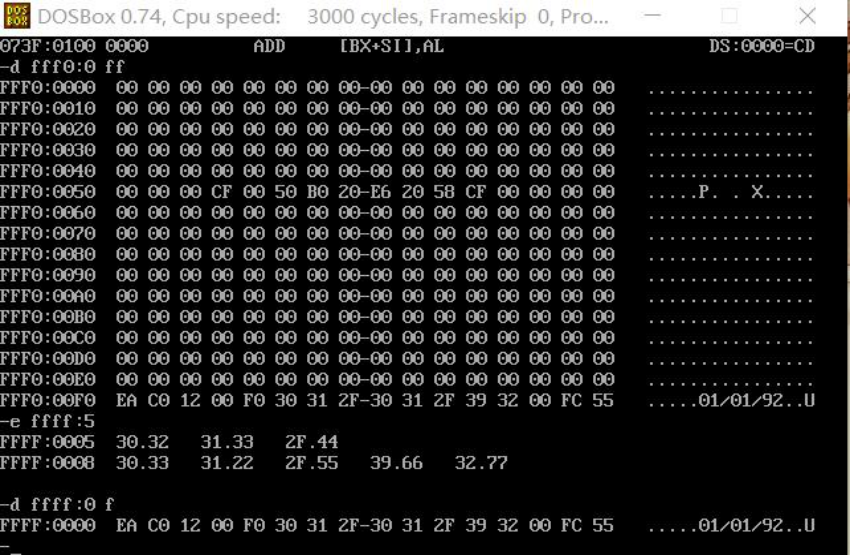

根据题目提示，用D命令查看内存FFF00H~FFFFFH中的数据，

-d fff0:0 ff是指从fff00开始查看，ff长度的内存。

可以观察到，生产日期为01/01/92，所对应的内存地址为FFFF5H~FFFFCH，

用E命令试图改变它，发现生产日期无法改变。



实验任务 4：

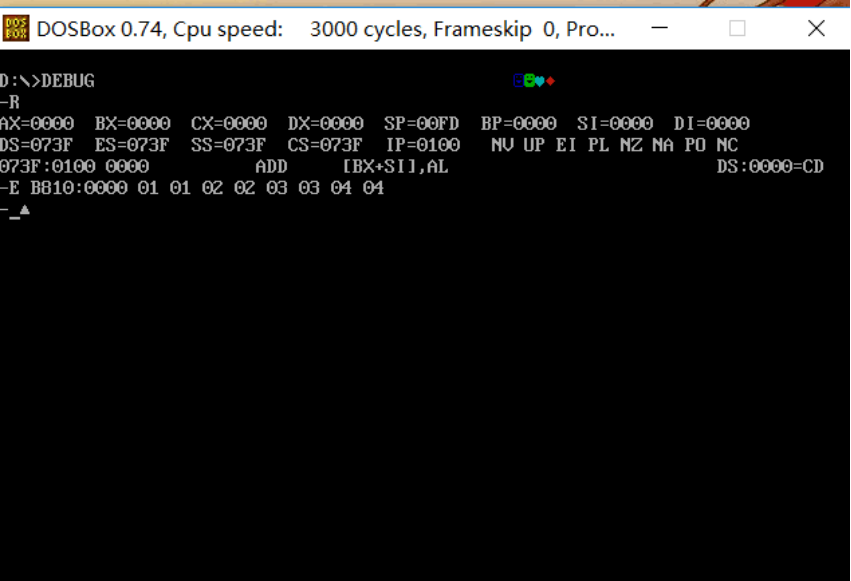

向内存从B8100H开始的单元中写入数据：

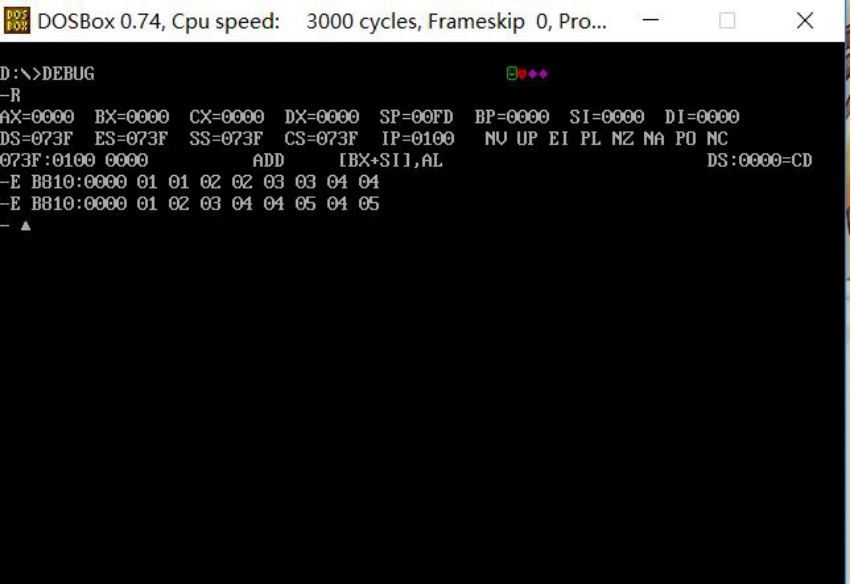

更改内存中的数据：

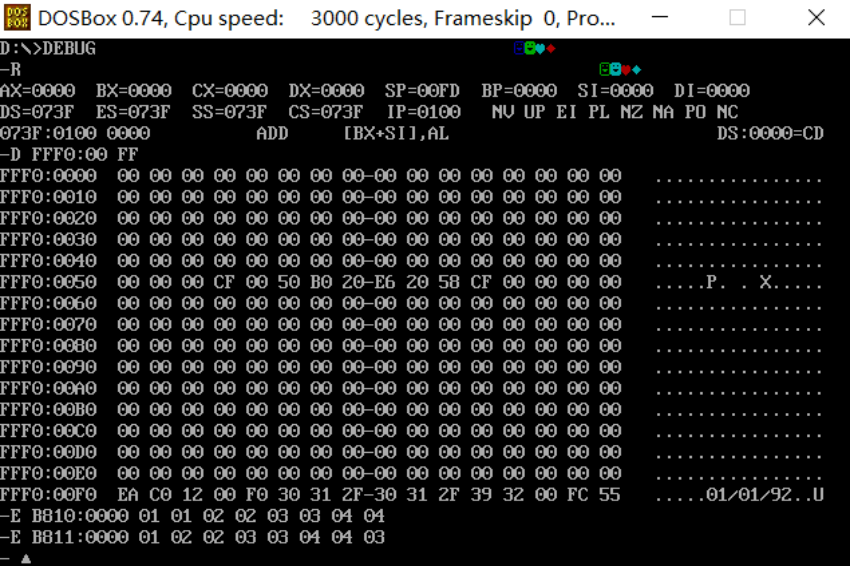

更改写入的内存地址和数据：

可以观察到此内存地址为地址，是RAM，可以改变其值来在屏幕中显示。一个字符占两个字节，内存B810：0和B810：1这两个字节对应着屏幕中的第一个字符的位置，以此类推。





五、总结与体会

1. T指令是使CPU执行CS:IP指向的指令，不能指定内存执行，需要逐条执行。

2.MOV指令不能用于设置CS,IP的值，最简单的可以修改CS,IP的指令是JMP指令。

3.掌握了关于CPU、寄存器、内存的基础知识。

4.掌握了mov, add, sub, jmp的用法。

5.掌握了R指令、D指令、E指令、A指令、U指令、T指令和G指令的基本用法。

其中值得注意的是查看内存FFF00H~FFFFFH中的数据，是执行-d fff0:0 ff语句，即从fff00开始查看，ff长度的内存。
