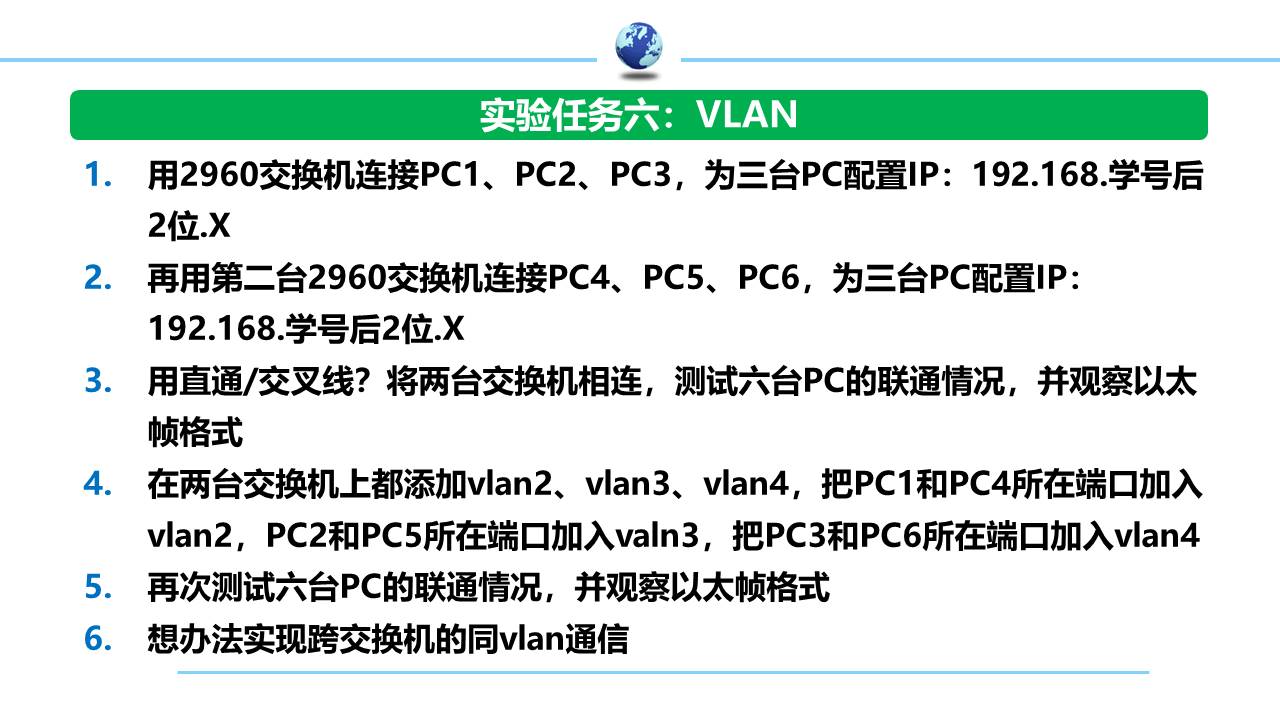

网络实验任务六

1、2、配置两台交换机并设置了ip和mac

3、使用pc1 ping pc6
观察到

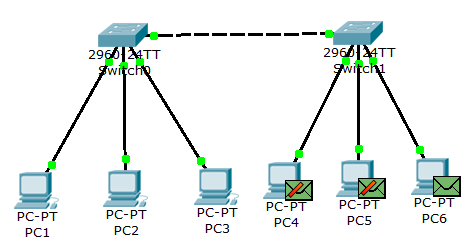

switch0 广播了arp帧

switch1 广播了arp帧

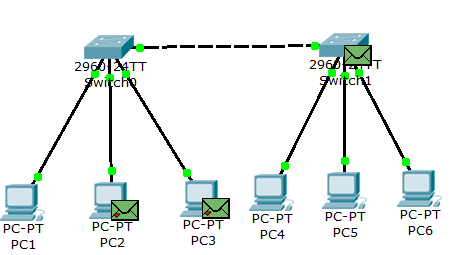

pc6收到arp帧并单播回复，在这个过程中

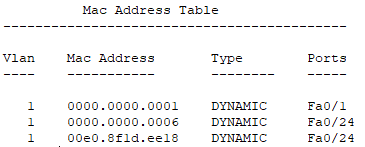

switch0的mac表：

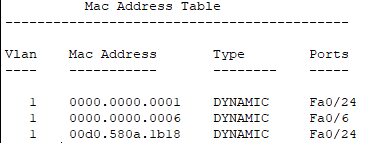

switch1的mac表：

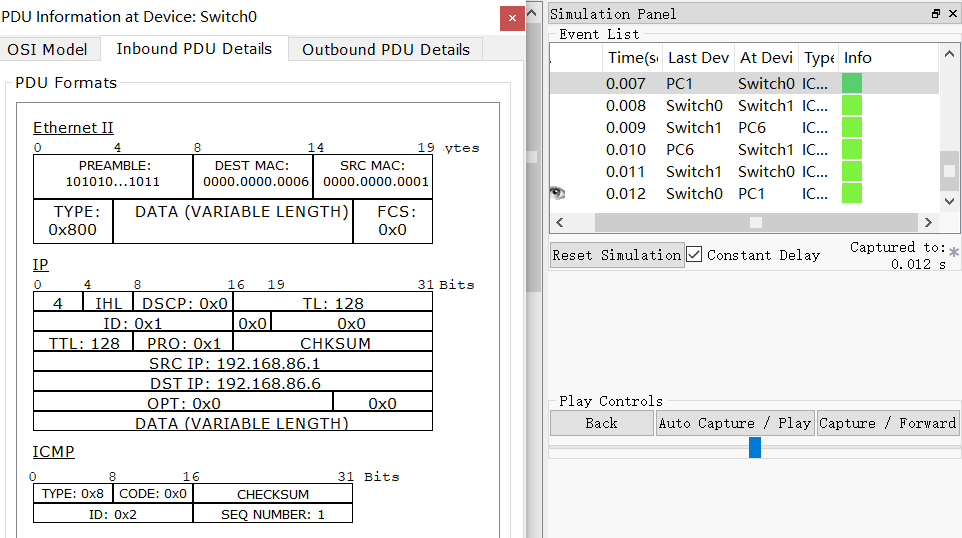

数据帧格式：

4、
分配vlan
switch 0：

switch 1：

ping不通了
将0/24端口设置为trunk模式，

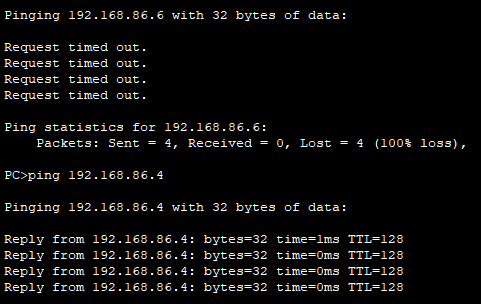

不同vlan不通，相同vlan联通：

数据帧格式：

则switch之间的数据帧使用了802.1q协议，并且Type栏为vlan号，但switch1内部用的还是Ethernet II
并且当重置switch1端口mac表，则出现了icmp的广播现象

---

结论：vlan划分，在路由器内部可以自动隔离，不需要pc控制，只是进行转发限制，在switch之间用了802.1q协议额外传输vlan号

因为方法一不好，此处不予演示，其本质上，是pc1->f0/1->f0/22（switch 0）->f0/22（switch 0）->f0/4
是一条通信链路中四个口都在同一个vlan 里，端口不跨vlan，很浪费！
