汇编语言第二次实验
汇编语言第二次实验
1.实验任务一
任务1_1：
对程序task1_1.asm进行汇编、连接，用debug加载、跟踪调试，基于结果，回答问题。
task1_1.asm:
1 assume ds:data, cs:code, ss:stack
2
3 data segment
4 db 16 dup(0)
5 data ends
6
7 stack segment
8 db 16 dup(0)
9 stack ends
10 code segment
11 start:
12 mov ax, data
13 mov ds, ax
14
15 mov ax, stack
16 mov ss, ax
17 mov sp, 16
18
19 mov ah, 4ch
20 int 21h
21 code ends
22 end start
① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = ____， 寄存器(SS) =
____， 寄存器(CS) = ____
② 假设程序加载后，code段的段地址是X，则，data段的段地址是____， stack的段地址是____。
解：
1.
mov ax, data，mov ds, ax，表明寄存器（DS）的值为data。
mov ax, stack，mov ss, ax，表明寄存器（SS）的值为stack。
cs为代码段寄存器，用来存放内存代码段区域的入口地址应该为data的段地址+2。
2. code段起始处为：code segment，start：。
因为data，stack各占16个字节。
则data段的段地址为：X-1。
stack段的段地址为：X-2。
任务1_2：
对程序task1_2.asm进行汇编、连接，用debug加载、跟踪调试，基于结果，回答问题。
task1_2.asm：
1 assume ds:data, cs:code, ss:stack
2
3 data segment
4 db 4 dup(0)
5 data ends
6
7 stack segment
8 db 8 dup(0)
9 stack ends
10 code segment
11 start:
12 mov ax, data
13 mov ds, ax
14
15 mov ax, stack
16 mov ss, ax
17 mov sp, 8
18
19 mov ah, 4ch
20 int 21h
21 code ends
22 end start
① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = ____， 寄存器(SS) =
____， 寄存器(CS) = ____
② 假设程序加载后，code段的段地址是X，则，data段的段地址是____， stack的段地址是____。
解：
mov ax, data，mov ds, ax，表明寄存器（DS）= ax = data。
mov ds, ax，mov ss, ax，表明寄存器（SS） = stack。
寄存器cs为程序入口，即data+2。
2.code段起始处为：code segment，start：。
因为data，stack各占4,8个字节，未满16。但segment段是以16个字节为基本单位。
则data段的段地址为：X-2。
stack段的段地址为：X-1。
任务1_3:
对程序task1_3.asm进行汇编、连接，用debug加载、跟踪调试，基于结果，回答问题。
task1_3.asm:
1 assume ds:data, cs:code, ss:stack
2
3 data segment
4 db 20 dup(0)
5 data ends
6
7 stack segment
8 db 20 dup(0)
9 stack ends
10 code segment
11 start:
12 mov ax, data
13 mov ds, ax
14
15 mov ax, stack
16 mov ss, ax
17 mov sp, 20
18
19 mov ah, 4ch
20 int 21h
21 code ends
22 end start
① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = ____， 寄存器(SS) =
____， 寄存器(CS) = ____
② 假设程序加载后，code段的段地址是X，则，data段的段地址是____， stack的段地址是____。
解：
1.
mov ax, data，mov ds, ax，表明寄存器（DS）的值为data。
mov ax, stack，mov ss, ax，表明寄存器（SS）的值为stack。
cs为代码段寄存器，用来存放内存代码段区域的入口地址应该为data的段地址+4。
2. code段起始处为：code segment，start：。
因为data，stack各占20个字节。段以16字节为基本单位，则存储20字节需要至少两个16字节。
则data段的段地址为：X-4。
stack段的段地址为：X-2。
任务1_4：
对程序task1_4.asm进行汇编、连接，用debug加载、跟踪调试，基于结果，回答问题。
task1_4.asm:
1 assume ds:data, cs:code, ss:stack
2 code segment
3 start:
4 mov ax, data
5 mov ds, ax
6
7 mov ax, stack
8 mov ss, ax
9 mov sp, 20
10
11 mov ah, 4ch
12 int 21h
13 code ends
14
15 data segment
16 db 20 dup(0)
17 data ends
18
19 stack segment
20 db 20 dup(0)
21 stack ends
22 end start
① 在debug中将执行到line17结束、line19之前，记录此时：寄存器(DS) = ____， 寄存器(SS) =
____， 寄存器(CS) = ____
② 假设程序加载后，code段的段地址是X，则，data段的段地址是____， stack的段地址是____。
解：
1.
mov ax, data，mov ds, ax，表明寄存器（DS）的值为data。
mov ax, stack，mov ss, ax，表明寄存器（SS）的值为stack。
cs为代码段寄存器，用来存放内存代码段区域的入口地址，而程序段在最开头，程序段长度超过16字节，至少分配32字节给程序段，则cs寄存器值为data-2。
2. code段起始处为：code segment，start：。
因为程序段占了20字节，data，stack各占20个字节。段以16字节为基本单位，则存储20字节需要至少两个16字节。
则data段的段地址为：X+2。
stack段的段地址为：X+4。
任务1_5:
基于上述四个实验任务的实践、观察，总结并回答：
① 对于如下定义的段，程序加载后，实际分配给该段的内存空间大小是 ____。
xxx segment
db N dup(0)
xxx ends
解：内存空间应该为：（N/16 + 1）*16 字节。
② 如果将程序task1_1.asm, task1_2.asm, task1_3.asm, task1_4.asm中，伪指令 end start 改成end
, 哪一个程序仍然可以正确执行？结合实践观察得到的结论，分析、说明原因。
解：可以正确执行的应该为task1_4.asm，理由是：end start表明的是程序段的入口，若为表明程序段入口，
则默认程序第一行为程序段入口，只有task1_4.asm的开头为程序代码，所以可以正确执行。
2.实验任务二：
编写一个汇编源程序，实现向内存单元b800:0f00 ~ b800:0f9f连续160字节，依次重复填充十六进制数
据03 04。

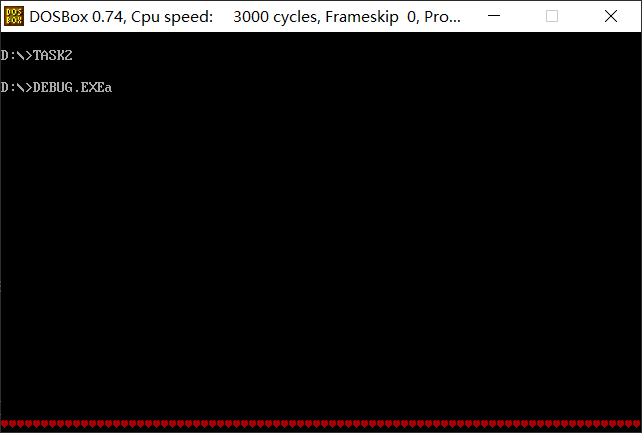

实现效果：
assume cs:code
code segment
mov ax, 0b800h
mov ds, ax
mov bx,0f00h
mov ax, 0403h
mov cx, 160
m: mov [bx], ax
add bx, 2
loop m
mov ah, 4ch
int 21h
code ends
end
3.实验任务三：
已知8086汇编源程序task3.asm代码片段如下：
assume cs:code
data1 segment
db 50, 48, 50, 50, 0, 48, 49, 0, 48, 49 ; ten numbers
data1 ends
data2 segment
db 0, 0, 0, 0, 47, 0, 0, 47, 0, 0 ; ten numbers
data2 ends
data3 segment
db 16 dup(0)
data3 ends
code segment
start:
; ×××
code ends
end start
要求：
① 编程实现把逻辑段data1和逻辑段data2的数据依次相加，结果保存到逻辑段data3中。
② 在debug中加载、反汇编、调试。在数据项依次相加前，和相加后，分别查看三个逻辑段data1,
data2, data3对应的内存空间，确认逐一相加后，结果的确保存在了逻辑段data3中。
code：
assume cs:code
data1 segment
db 50, 48, 50, 50, 0, 48, 49, 0, 48, 49 ; ten numbers
data1 ends
data2 segment
db 0, 0, 0, 0, 47, 0, 0, 47, 0, 0 ; ten numbers
data2 ends
data3 segment
db 16 dup(0)
data3 ends
code segment
start:
mov bx,0
mov dx,0
mov cx,10
m:
mov dx,0
mov ax,data1
mov ds,ax
mov dl,[bx]
mov ax,data2
mov ds,ax
add dl,[bx]
mov ax,data3
mov ds,ax
mov [bx],dl
inc bx
loop m
mov ah,4ch
int 21h
code ends
end start
实现效果：

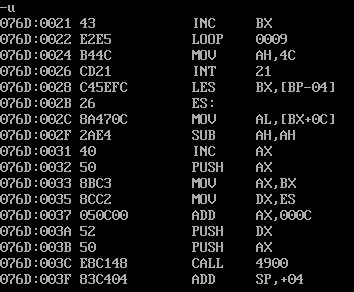

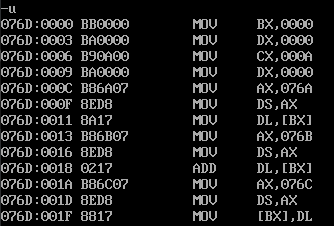

反汇编结果：
4.实验任务四
已知8086汇编源程序task4.asm代码片段如下。
task4.asm：
assume cs:code
data1 segment
dw 2, 0, 4, 9, 2, 0, 1, 9
data1 ends
data2 segment
dw 8 dup(?)
data2 ends
code segment
start:
; ×××
mov ah, 4ch
int 21h
code ends
end start
要求：
① 补全程序，实现把逻辑段data1中的8个字数据逆序存储到逻辑段b中。
② 汇编、连接后，在debug中加载程序，运行到line15程序退出前，使用d命令查看数据段data2对应的
内存空间，确认是否实现题目要求。
code：
assume cs:code
data1 segment
dw 2, 0, 4, 9, 2, 0, 1, 9
data1 ends
data2 segment
dw 8 dup(0)
data2 ends
code segment
start:
mov ax,data1
mov ds,ax
mov bx,0
mov ax,data2
mov ss,ax
mov sp,16
mov cx,8
s: push [bx]
add bx,2
loop s
mov ah, 4ch
int 21h
code ends
end start

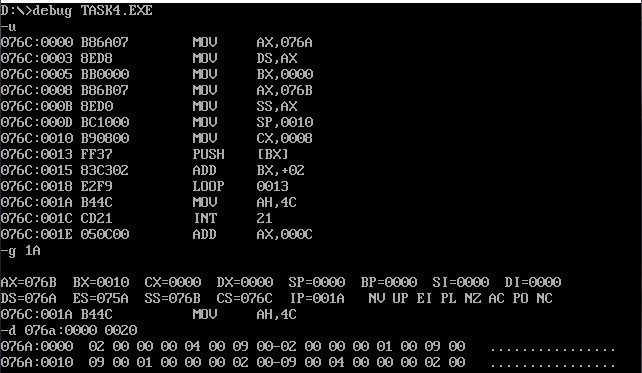

实现效果及反汇编结果：
5.实验任务五
使用任意文本编辑器，录入汇编源程序task5.asm。
task5.asm：
1 assume cs:code, ds:data
2 data segment
3 db 'Nuist'
4 db 2, 3, 4, 5, 6
5 data ends
6
7 code segment
8 start:
9 mov ax, data
10 mov ds, ax
11
12 mov ax, 0b800H
13 mov es, ax
14
15 mov cx, 5
16 mov si, 0
17 mov di, 0f00h
18 s: mov al, [si]
19 and al, 0dfh
20 mov es:[di], al
21 mov al, [5+si]
22 mov es:[di+1], al
23 inc si
24 add di, 2
25 loop s
26
27 mov ah, 4ch
28 int 21h
29 code ends
30 end start
阅读源程序，从理论上分析源代码的功能，尤其是line15-25，循环实现的功能是什么，逐行理解每条指令的功能。
-
对程序进行汇编、链接，得到可执行文件，运行并观察结果。
-
使用debug工具对程序进行调试，执行到程序返回前，即line25执行之后、line27执行之前，观察结果。
-
源代码中line19的作用是？
-
修改line4里5个字节单元的值，重新汇编、链接、运行，观察结果。基于观察，分析、猜测这里的数值作用是什么。
db 2,3,4,5,6 --> 改成: db 5 dup(2) 或 db 5 dup(5)

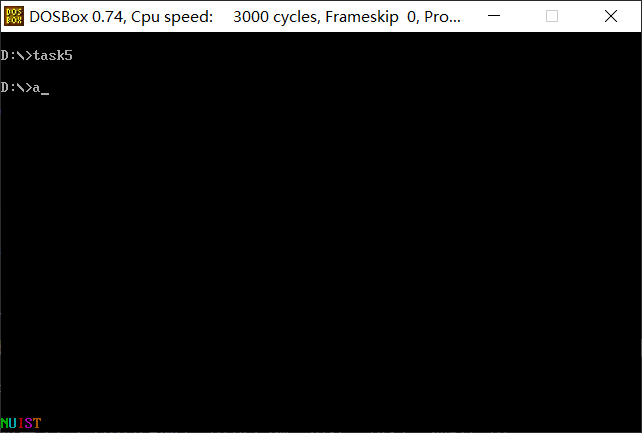

1.运行结果：
2.运行至line27执行之前：
3.源代码中line19：and al, 0dfh
作用：0dfh展开是1101111，进行与操作即对al高4位的第三位归0。在该程序中的具体作用为：若该字母不是大写，将内容高四位中的第三位降为0，即减去32。小写字母转化为大写。
4.修改line4里5个字节单元的值
db 2, 3, 4, 5, 6修改为db 5 dup(2)。
作用：规定字体颜色。
6.实验任务6
已知8086汇编源程序task6.asm代码片段如下。
task6.asm：
1 assume cs:code, ds:data
2
3 data segment
4 db 'Pink Floyd '
5 db 'JOAN Baez '
6 db 'NEIL Young '
7 db 'Joan Lennon '
8 data ends
9
10 code segment
11 start:
12 ; ×××
13 mov ah, 4ch
14 int 21h
15 code ends
16 end start
要求：
① 补全程序，将data段中的每行第一个单词从大写->小写。
② 在debug中加载程序，反汇编，执行到line13退出前，用d命令查看data段对应的内存空间，确认每
行第一个单词已经由大写->小写。
结果截图：

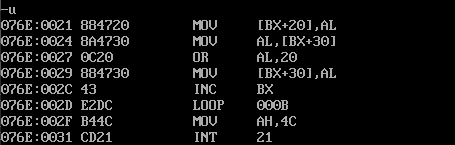

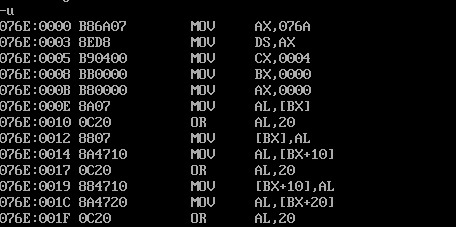

反汇编结果：
code:
assume cs:code, ds:data
data segment
db 'Pink Floyd '
db 'JOAN Baez '
db 'NEIL Young '
db 'Joan Lennon '
data ends
code segment
start:
mov ax,data
mov ds,ax
mov cx,4
mov bx,0
s: mov ax,0
mov al,[bx]
or al,00100000b
mov [bx],al
mov al,[bx+16]
or al,00100000b
mov [bx+16],al
mov al,[bx+32]
or al,00100000b
mov [bx+32],al
mov al,[bx+48]
or al,00100000b
mov [bx+48],al
inc bx
loop s
mov ah, 4ch
int 21h
code ends
end start
7.实验任务7
问题场景描述：
Power idea公司1975年-1979年的基本情况如下：
| 年份 | 收入 | 雇员 | 人均收入 |
|---|---|---|---|
| 1975 | 16 | 3 | ？ |
| 1976 | 22 | 7 | ？ |
| 1977 | 382 | 9 | ？ |
| 1978 | 1356 | 13 | ？ |
| 1979 | 2390 | 28 | ？ |
程序task7.asm的逻辑段data中(line4-6)，已经定义好了这些数据。
task7.asm：
assume cs:code, ds:data, es:table
data segment
db '1975', '1976', '1977', '1978', '1979'
dw 16, 22, 382, 1356, 2390
dw 3, 7, 9, 13, 28
data ends
table segment
db 5 dup( 16 dup(' ') ) ;
table ends
code segment
start:
mov ah, 4ch
int 21h
code ends
end start
要求：
① 补全程序，实现题目要求，把年份、收入、雇员人数、人均收入，以结构化方式写入table段中。
表格中，每行数据，在逻辑段table中占16个字节，各项数据占据字节大小分配如下。期中，数据之间用空格间隔。
xxxx xxxx xx xx
年份 收入 雇员数 人均收入
② 汇编、连接后，在debug中加载、调试程序。灵活、合理使用u命令、g命令、d命令，显示刚开始逻辑段table的数据信息，以及，结构化存入数据后，数据段table的数据信息，确认实现题目要求。
结果截图：
code:
assume cs:code, ds:data, es:table
data segment
db '1975', '1976', '1977', '1978', '1979'
dw 16, 22, 382, 1356, 2390
dw 3, 7, 9, 13, 28
data ends
table segment
db 5 dup( 16 dup(' ') ) ;
table ends
code segment
start:
mov ax,data
mov ds,ax
mov bx,0
mov ax,table
mov es,ax
mov cx,5
mov bp,0
year: mov ax,[bx]
mov es:[bp],ax
mov ax,[bx+2]
mov es:[bp+2],ax
add bp,10h
add bx,4
loop year
mov cx,5
mov bp,6
salary: mov ax,[bx]
mov es:[bp],ax
add bp,10h
add bx,2
loop salary
mov cx,5
mov bp,9
employee:mov ax,[bx]
mov es:[bp],ax
add bp,10h
add bx,2
loop employee
mov cx,5
mov si,6
ren: mov ax,es:[si]
mov bl,es:[si+3]
div bl
mov es:[si+6],al
add si,10h
loop ren
mov ah, 4ch
int 21h
code ends
end start
实验总结
- 汇编语言对于地址的理解要求较高，需要对程序的地址相当熟悉。写程序时，什么样的地址保存什么样数据，程序员应该清楚。
- 汇编中的寻址方式非常多样，要熟悉这些寻址方式，才能更方便的找到相关数据。
- 程序中数据段，代码段等以segment修饰，均以16字节为一单位。
