day：6设计测试用例方法 _因果图

（1）定义：因果图提供了一个把规格转化为判定表的系统化方法，从该图中可以产生测试数据。其中，原因是表示输入条件，结果是对输入执行的一系列计算后得到的输出。

（2）作用：因果图方法最终生成的就是判定表。它适合于检查软件输入条件的各种组合情况

（3） 因果图中的4种基本关系

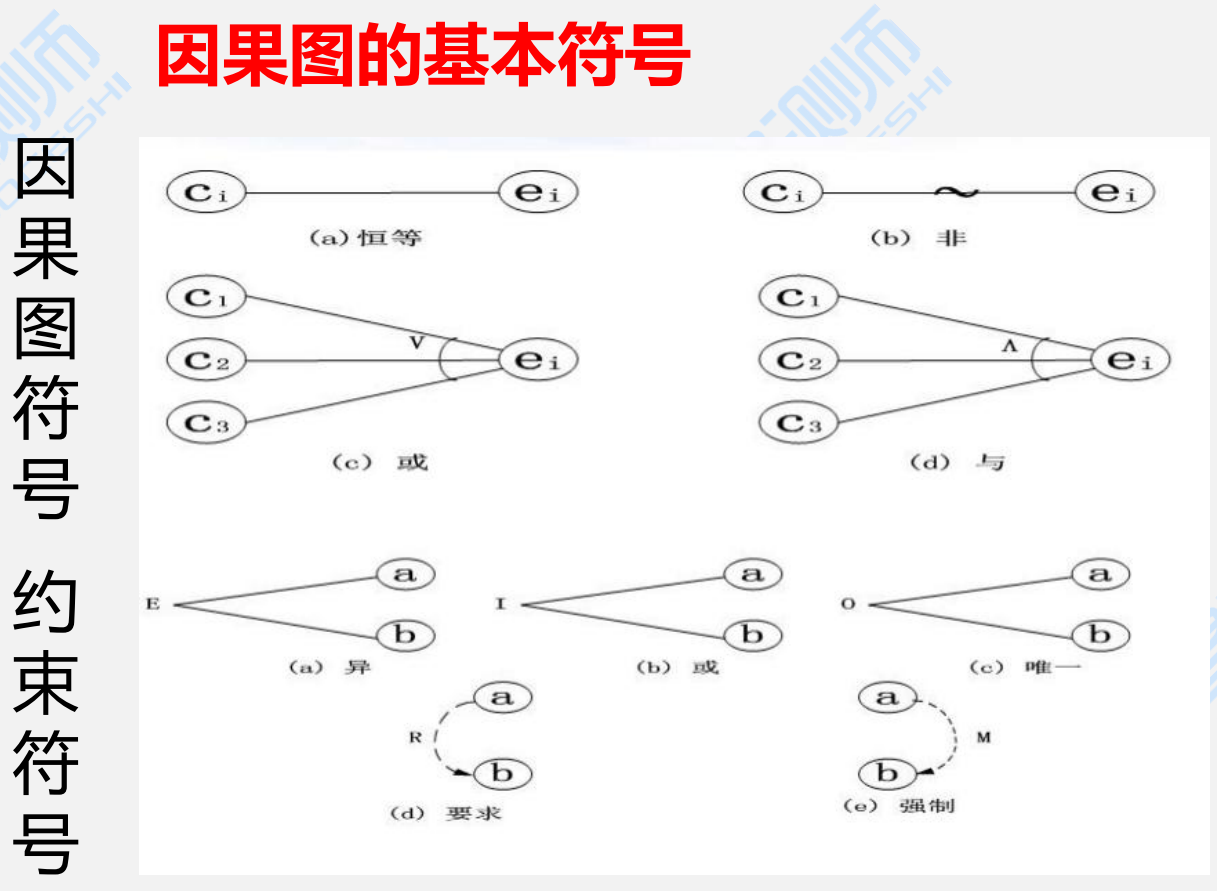

在因果图的基本符号中，图中的左结点ci 表示输入状态（或称原因），右结点ei表示输出 状态（或称结果）。
ci与ei取值0或1，0表示某状态不出现，1则表示某状态出现。

（1）恒等：若 c1 是1，则 e1 也为1，否则 e1 为0。 案例1：有钱------富豪
（2）非：若 c1 是1，则 e1 为0，否则e1为1。 案例2：有钱------穷人
（3）或V：若 c1 或 c2 或 c3 是1，则 e1 为1，否则 e1 为0。 案例3： 有车、 有房、有存款------满足一个是有钱人
（4）与A:若 c1 c2和 c3 都是1，则e1为1，否则 e1 为0。案例4： 有车、 有房、有存款------满足三个是有钱人

因果图中的约束
在实际问题中输入状态相互之间、输出状态相互之间可能存在某些依赖关系，称为“约 束”。对于输入条件的约束有E、I、O、R四种约束，对于输出条件的约束只有M约束。
（1）E约束(异)：a和b中最多有一个可能为1，即a和b不能同时为1。
（2）I约束(或)：a、b、c中至少有一个必须为1，即 a、b、 c不能同时为0。
（3）O约束(唯一)：a和b必须有一个且仅有一个为1。
(4)R约束(要求)：a是1时，b必须是1；即a为1时，b不能为0。
(5)M约束(强制)：若结果a为1，则结果b强制为0。

**因果图的步骤： **
1.把大的系统规格划分解成可以测试的规格片段
2.分析分解后待测的系统规格，找出哪些是原因，哪些是结果
3.画出因果图
4.把因果图转换成判定表
5.简化判定表
6.用判定表中的每一列生成测试用例

因果图的优点/缺点
优点： 1. 等价类法尽管各个输入条件可能出错的情况都考虑到了，但是多个输入条件组合起来出错的情况却被忽略了
2. 因果图法能够帮助我们按照一定步骤，高效的选择测试用例，设计多个输入条件组合用例
3. 因果图分析还能为我们指出，程序规格说明描述中存在什么问题
缺点： 1. 输入条件与输出结果的因果关系，有时难以从软件需求规格说明书得到
2. 即使得到了这些因果关系，也会因为因果关系复杂 导致因果图非常庞大，测试用例数目及其庞大

案例： 因果图案例：

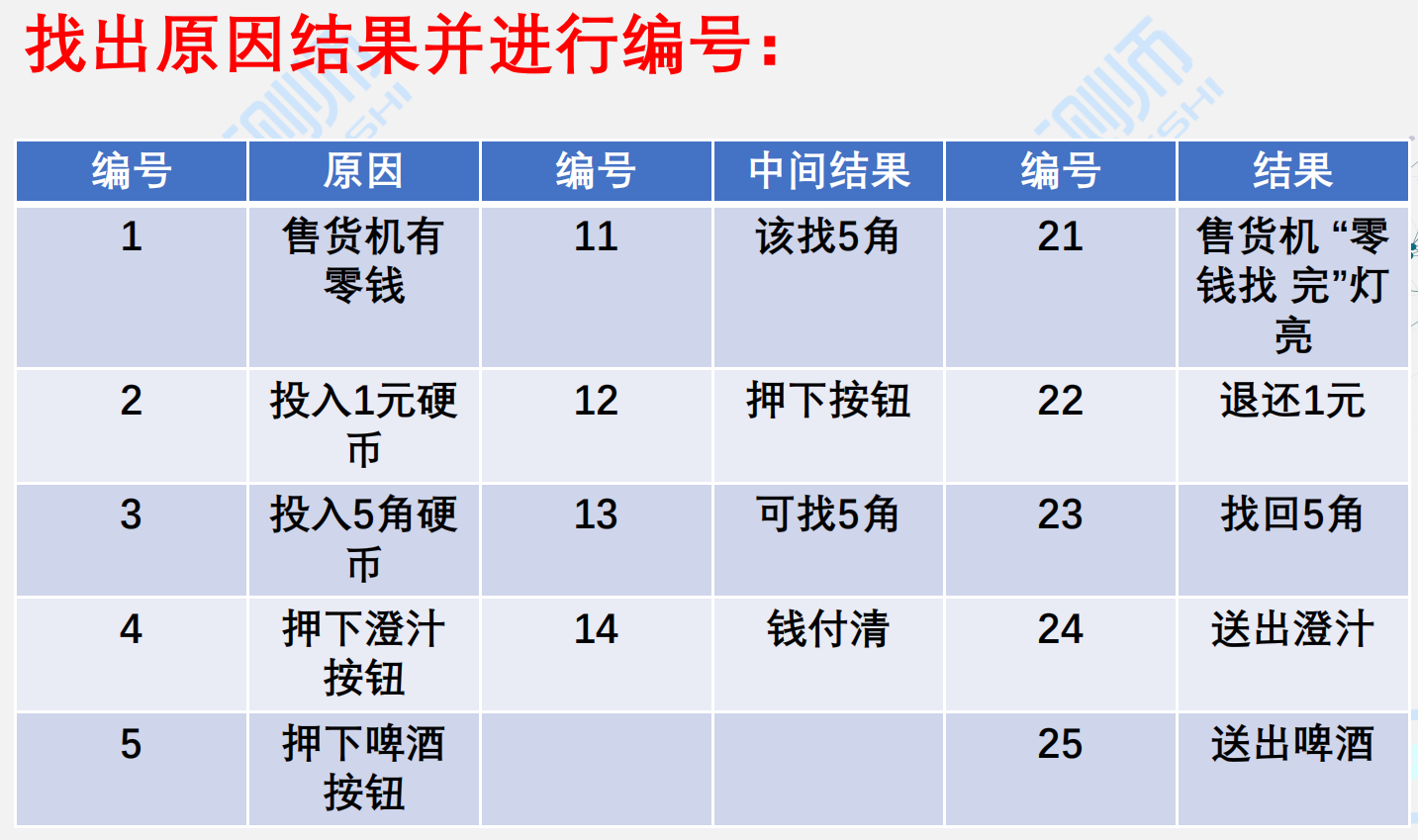

一个处理单价为5角钱的饮料的自 动售货机。其规格说明如下： 若投入5角钱或1元钱的硬币，押下〖橙汁〗或〖啤酒〗的按钮，则相应的饮料就送出来。若售货机没有零钱找，则一个显示〖零钱找完〗的红灯亮，这时在投入1元硬币并押下按钮后，饮料不送出来而且1元硬币也退出来；若有零钱找，则显示〖零钱找完〗的红灯灭，在送出饮料的同时退还5角硬币

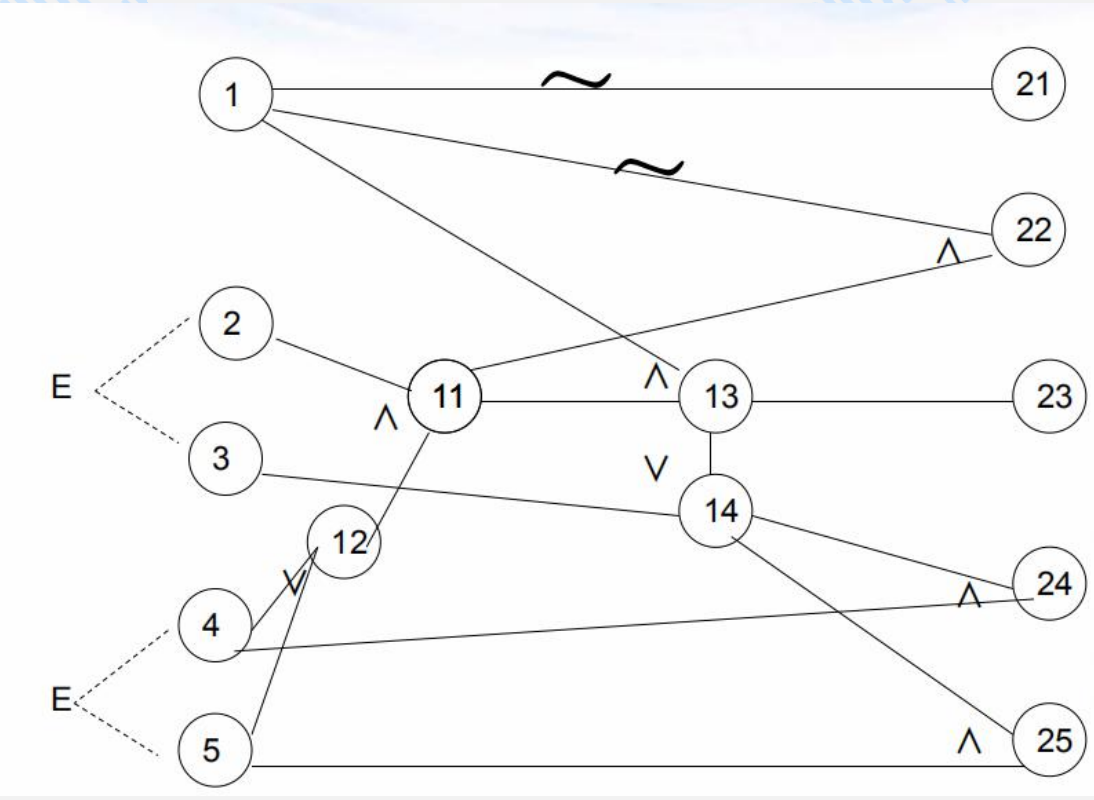

因果图：

(4)因果图转换判定表的方法：

1. 将因果图中的所有条件（因）填入判定表的条件桩中；
2. 将因果图中的所有动作（果）填入判定表的动作桩中；
3. 根据因果图确定各个条件组合对应的动作，并且确定判定表中各个规则的条件项和动作项，在需要时优化判定表。

案例：某软件规格说明书包含这样的要求：第一列字符必须是A或B，第二列字符必须是一个数字，在此情况下进行文件的修改，但如果第一列字符不正确，则给出信息L；如果第二列字符不是数字，则给出信息M。
解答： 根据题意，原因和结果如下：
原因： 1——第一列字符是A； 2——第一列字符是B； 3——第二列字符是一个数字。
结果： 21——修改文件；22 ——给出信息L； 23——给出信息M。

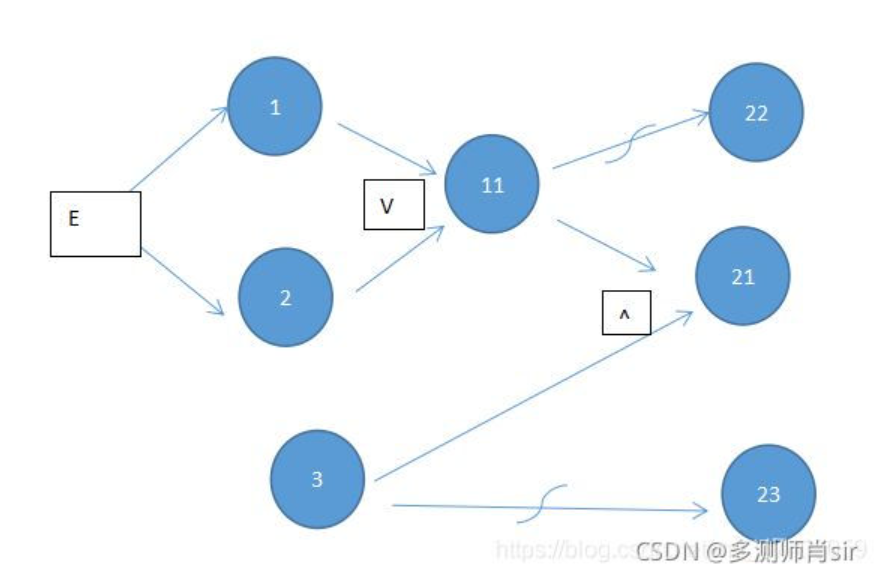

11为中间节点；考虑到原因1和原因2不可能同时为1，因此在因果图上施加E约束。

重点：因果图是对组合情况设计用例
