单端口误差模型

1.误差模型公式

其中：

• ΓM​：测量反射系数（三次测量值）
• ΓDUT​：标准件真实反射系数（已知）
• e00​：方向性误差
• e11​：源匹配误差
• e10​e01​：反射跟踪误差



 2.三次测量方程

使用开路（Open）、短路（Short）、负载（Load）三个标准件，其理论反射系数分别为：

• Open：ΓDUT​=+1
• Short：ΓDUT​=−1
• Load：ΓDUT​=0

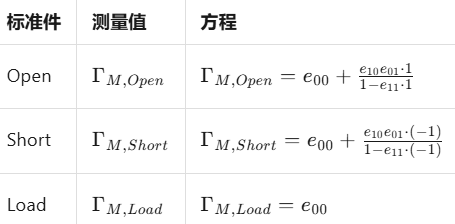

将上述值代入误差模型，得到三个方程：

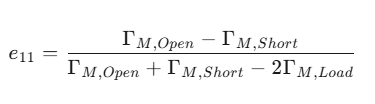

3.求解误差项
