S参数

1、S参数，也就是散射参数。是微波传输中的一个重要参数。S12为反向传输系数，也就是隔离。S21为正向传输系数，也就是增益。S11为输入反射系数，也就是输入回波损耗，S22为输出反射系数，也就是输出回波损耗。



2、S参数取值相关知识

S参数是输出（复数）比输入（复数），结果也是一个复数，可显示为线性幅值：

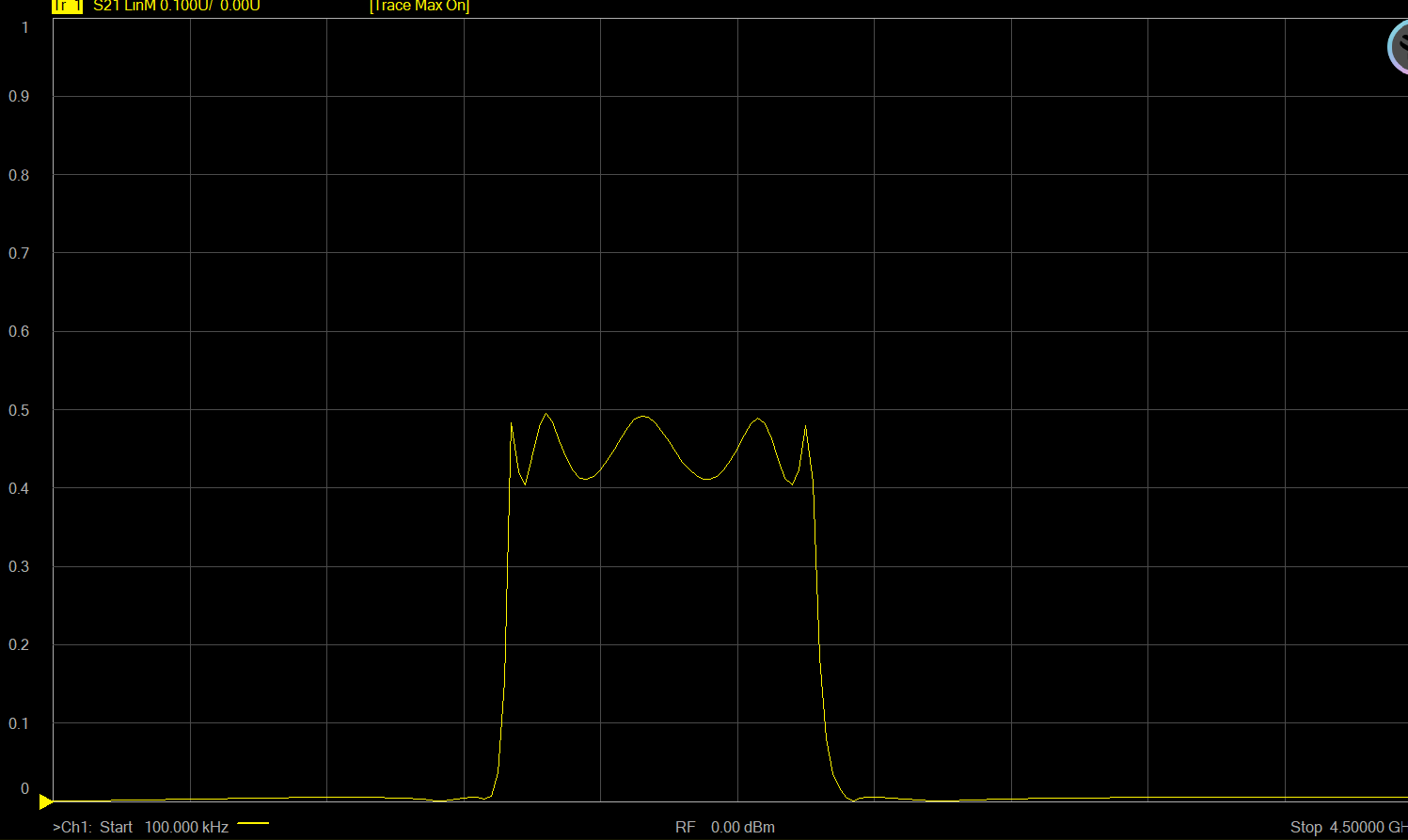

 如图是一个带通滤波器的S21，通带传输值大概是0.4到0.5之间，这个值是对S21（复数）求了abs（幅值），也就是说通过滤波器的波量是进入滤波器的波量的0.4到0.5.

同时，S参数可显示为log幅值：

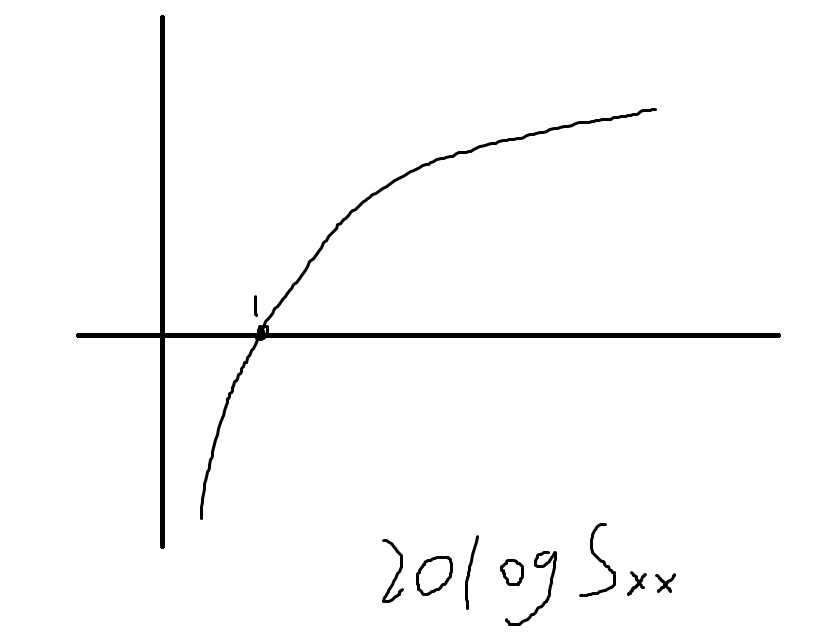

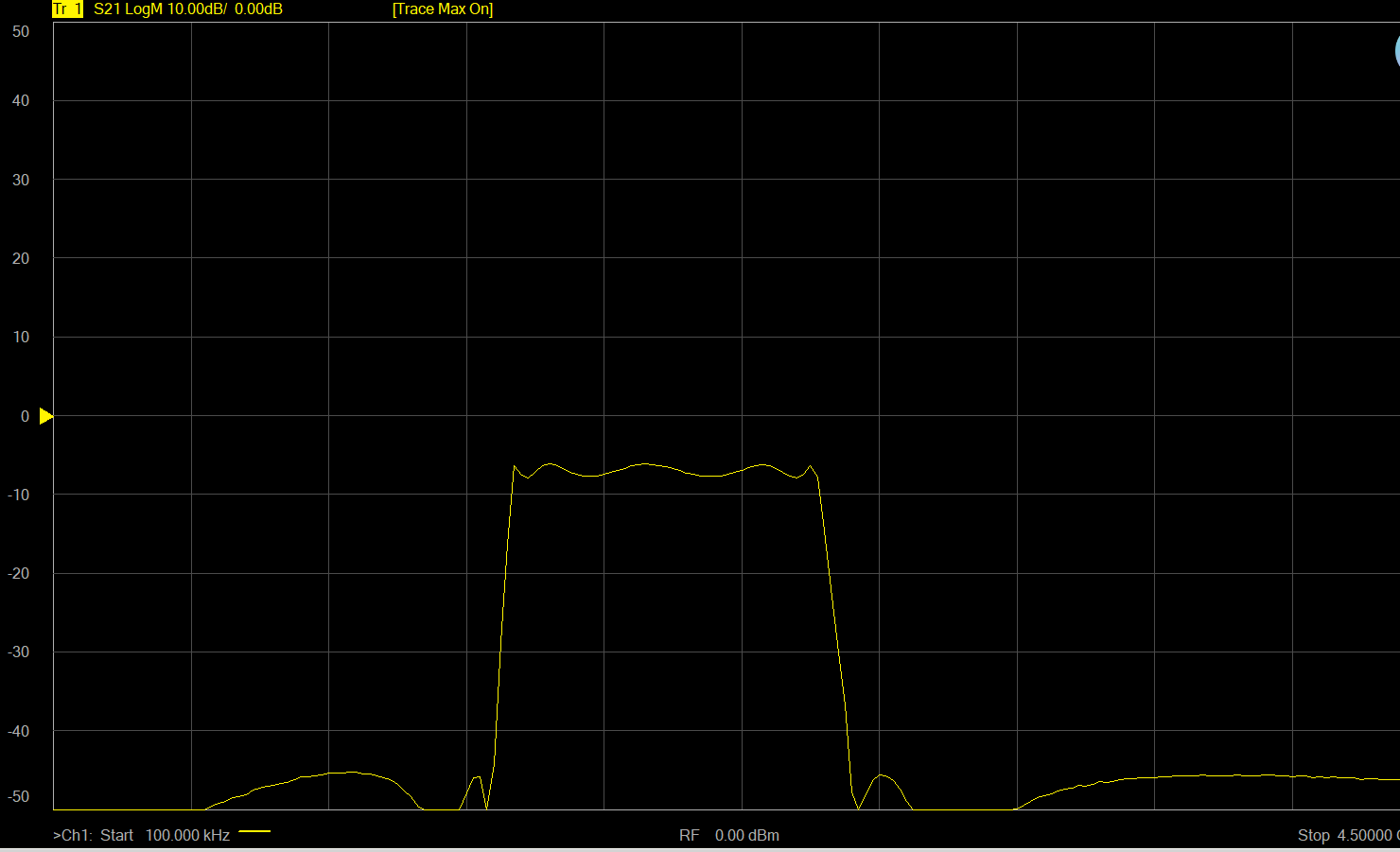

 如图是log幅值表达，取值在-10db到0db之间，除了放大器以外，S参数取值一定都是小于0db的，因为b/a永远小于1，Log{Sii}=20log10(Sii)，Sii小于1，故结果小于0
