使用Java实现的新版地图图幅编号计算公式（新版图幅规则(GB/T 13989—2012)）

前言

最近项目需求，需要根据经纬度，计算出图幅编号。本来想着找轮子，结果找了一大圈没找到，就自己找到相关书籍，看计算公式，重复造了一个轮子。

比如根据，北纬：30°56′50″，东经：105°4′25″，计算新旧图幅编号，根据公式，我们按照1：50000比例，可以计算出，新版图幅编号为：H48E007013，旧版图幅编号为：8-48-43-A

新版本的计算公式，以及通过新版本的图幅编号，计算出旧图幅编号

package com.jucheap.utils;

import com.jucheap.base.CoordinateDTO;

/**
 * <p>
 * 地图图幅编号计算
 * </p>
 *
 * @Author jucheap
 * @Email jucheap@jucheap.com
 * @Date 2020/8/22
 */
public class MapNumberUtil {

    /**
     * 新版图幅规则(GB/T 13989—2012)
     * @param longitude 经度
     * @param latitude 纬度
     * @param scaleNumber 缩放比例(1000000/500000/100000/50000)
     * @return 图幅编号
     */
    public static String toMapNumber(CoordinateDTO longitude, CoordinateDTO latitude, Integer scaleNumber) {
        // 经/纬差值计算
        Double lngDiff = getLongitudeDiff(scaleNumber);
        Double latDiff = getLatitudeDiff(scaleNumber);
        // 度分秒转换，统一成度
        Double lng = longitude.toDegreeNumber();
        Double lat = latitude.toDegreeNumber();
        StringBuilder sb = new StringBuilder(512);
        String[] codes = toWords();
        Double word_row = Double.valueOf(1) + lat / 4;
        Double word_col = Double.valueOf(31) + lng / 6;
        sb.append(String.format("%s%s%s", codes[word_row.intValue() - 1], word_col.intValue(), toScaleCode(scaleNumber)));
        Integer number_row = Double.valueOf(4.0 / latDiff).intValue() - Double.valueOf((lat % 4.0) / latDiff).intValue();
        Double number_col = lng % 6.0 / lngDiff + 1;
        sb.append(String.format("%03d", number_row));
        sb.append(String.format("%03d", number_col.intValue()));
        return sb.toString();
    }

    /**
     * 生成26个大写字母
     * @return 26个大写字母数组
     */
    private static String[] toWords() {
        String[] codes = new String[26];
        for (int i = 1; i <= 26; i++) {
            codes[i - 1] = toUpperCode(i);
        }
        return codes;
    }

    /**
     * 转换成单个的大写字母
     * @param value
     * @return
     */
    private static String toUpperCode(Integer value) {
        return String.valueOf(Character.toUpperCase((char) (96 + value)));
    }

    /**
     * 获取缩放比例代码
     *
     * @param scaleNumber 缩放比例（如50000，代表1:50000）
     * @return 缩放比例代码
     */
    private static String toScaleCode(int scaleNumber) {
        switch (scaleNumber) {
            case 500000:
                return "B";
            case 250000:
                return "C";
            case 100000:
                return "D";
            case 50000:
                return "E";
            case 25000:
                return "F";
            case 10000:
                return "G";
            case 5000:
                return "H";
            case 2000:
                return "I";
            case 1000:
                return "J";
            case 500:
                return "K";
            default:
                return "";
        }
    }

    /**
     * 获取经差值
     *
     * @param scaleNumber 缩放比例（如50000，代表1:50000）
     * @return 经差值
     */
    private static Double getLongitudeDiff(int scaleNumber) {
        switch (scaleNumber) {
            case 1000000:
                return 6.0;
            case 500000:
                return 3.0;
            case 250000:
                return 1.5;
            case 100000:
                return 0.5;
            case 50000:
                return 15.0 / 60.0;
            case 25000:
                return 7.0 / 60.0 + 30.0 / 3600.0;
            case 10000:
                return 3.0 / 60.0 + 45.0 / 3600.0;
            case 5000:
                return 1.0 / 60.0 + 52.5 / 3600.0;
            case 2000:
                return 37.5 / 3600.0;
            case 1000:
                return 18.75 / 3600.0;
            case 500:
                return 9.375 / 3600.0;
            default:
                return 0.0;
        }
    }

    /**
     * 获取纬差值
     *
     * @param scaleNumber 缩放比例（如50000，代表1:50000）
     * @return 纬差值
     */
    private static Double getLatitudeDiff(int scaleNumber) {
        switch (scaleNumber) {
            case 1000000:
                return 4.0;
            case 500000:
                return 2.0;
            case 250000:
                return 1.0;
            case 100000:
                return 20.0 / 60.0;
            case 50000:
                return 10.0 / 60.0;
            case 25000:
                return 5.0 / 60.0;
            case 10000:
                return 2.0 / 60.0 + 30.0 / 3600.0;
            case 5000:
                return 1.0 / 60.0 + 15.0 / 3600.0;
            case 2000:
                return 25.0 / 3600.0;
            case 1000:
                return 12.5 / 3600.0;
            case 500:
                return 6.25 / 3600.0;
            default:
                return 0.0;
        }
    }

    /**
     * 新的图幅编号转换成旧的图幅编号
     * @param newMapNumber 新图幅编号
     * @return 旧图幅编号
     */
    public static String toOldMapNumber(String newMapNumber) {
        if (newMapNumber.length() != 3 && newMapNumber.length() != 10) {
            return "";
        }
        char[] newMapNumberChars = newMapNumber.toCharArray();
        String bigRowNo = String.valueOf(newMapNumberChars[0] - 'A' + 1);
        String bigColNo = newMapNumber.substring(1, 3);
        if (newMapNumber.length() == 3) { //100W
            return String.format("%s-%s", bigRowNo, bigColNo);
        } else {
            // 新图幅号的行列代码，col_number为行代码，col_number为列代码
            Integer row_number = Integer.valueOf(newMapNumber.substring(4, 7));
            Integer col_number = Integer.valueOf(newMapNumber.substring(7, 10));
            // 提取行代码和列代码，若非数字，则表示图幅号格式不正确
            char mapScaleNumber = newMapNumberChars[3];
            if (mapScaleNumber == 'B') {  //50W
                //region 50W
                if (row_number > 2 || col_number > 2){
                    return "";
                }
                //旧图幅号对应的地图代码
                int X = (row_number - 1) * 2 + (col_number - 1) + 1;
                return String.format("%s-%s-%s", bigRowNo, bigColNo, toUpperCode(X));
                //endregion
            } else if (mapScaleNumber == 'C') {//25W
                //region 25W
                if (row_number > 4 || col_number > 4) {
                    return "";
                }
                //旧图幅号对应的地图代码
                int X = (row_number - 1) * 4 + (col_number - 1) + 1;
                // String code = String.format("%02d", X);
                String code = String.valueOf(X);
                return String.format("%s-%s-[%s]", bigRowNo, bigColNo, code);
                //endregion
            } else if (mapScaleNumber == 'D') {//10W
                //region 10W
                if (row_number > 12 || col_number > 12){
                    return "";
                }
                //旧图幅号对应的地图代码
                int X = (row_number - 1) * 12 + (col_number - 1) + 1;
                //String code = String.format("%03d", X);
                String code = String.valueOf(X);
                return String.format("%s-%s-%s", bigRowNo, bigColNo, code);
                //endregion
            } else if (mapScaleNumber == 'E') { //5W
                //region 5W
                if (row_number > 24 || col_number > 24) {
                    return "";
                }
                //10W地形图对应的行号
                int H10 = (row_number - 1) / 2 + 1;
                //10W地形图对应的列号
                int L10 = (col_number - 1) / 2 + 1;
                //10W旧图幅号对应的地图代码
                int X10 = (H10 - 1) * 12 + (L10 - 1) + 1;
                //String code = String.format("%03d", X10);
                String code = String.valueOf(X10);
                //旧图幅号对应的地图代码
                int X = (row_number - 2 * H10 + 1) * 2 + (col_number - 2 * L10 + 1) + 1;
                return String.format("%s-%s-%s-%s", bigRowNo, bigColNo, code, toUpperCode(X));
                //endregion
            } else if (mapScaleNumber == 'F') {236                 //5W地形图对应的行号
                int H5 = (row_number - 1) / 2 + 1;
                //5W地形图对应的列号
                int L5 = (col_number - 1) / 2 + 1;

                //10W地形图对应的行号
                int H10 = (H5 - 1) / 2 + 1;
                //10W地形图对应的列号
                int L10 = (L5 - 1) / 2 + 1;

                Integer X2 = (row_number - 2 * H5 + 1) * 2 + (col_number - 2 * L5 + 1) + 1;
                Integer X5 = (H5 - 2 * H10 + 1) * 2 + (L5 -2 * L10 + 1) + 1;
                Integer X10 = (H10 - 1) * 12 + (L10 - 1) + 1;

                return String.format("%s-%s-%s-%s-%s", bigRowNo, bigColNo, X10, toUpperCode(X5), X2);
            }
            //图幅号格式不正确
            return "";
        }
    }
}

坐标模型类代码

package com.jucheap.base;

import lombok.Getter;
import lombok.Setter;

/**
 * <p>
 * 地图坐标对象
 * </p>
 *
 * @Author jucheap
 * @Email jucheap@jucheap.com
 * @Date 2020/8/22
 */

@Getter
@Setter
public class CoordinateDTO {

    /**
     * ctor
     * @param degree 度
     * @param minute 分
     * @param second 秒
     */
    public CoordinateDTO(Double degree, Double minute, Double second) {
        this.setDegree(degree);
        this.setMinute(minute);
        this.setSecond(second);
    }

    /**
     * 转换成十进制的度数
     *
     * @return 十进制的度数
     */
    public Double toDegreeNumber() {
        return degree + minute / 60.0 + second / 3600.0;
    }

    /**
     * 度
     */
    private Double degree;

    /**
     * 分
     */
    private Double minute;

    /**
     * 秒
     */
    private Double second;
}

以下是单元测试代码

package com.jucheap;

import com.jucheap.base.CoordinateDTO;
import com.jucheap.utils.MapNumberUtil;
import org.junit.Test;
import org.junit.runner.RunWith;
import org.springframework.boot.test.context.SpringBootTest;
import org.springframework.test.context.junit4.SpringRunner;

@RunWith(SpringRunner.class)
@SpringBootTest(webEnvironment = SpringBootTest.WebEnvironment.RANDOM_PORT)
public class MapNumberTest {

    /**
     * 新版图幅规则(GB/T 13989—2012)
     */
    @Test
    public void mapNumberTest() {
        Integer scaleNumber = 50000;
        CoordinateDTO lng = new CoordinateDTO(105.0, 4.0, 25.8);
        CoordinateDTO lat = new CoordinateDTO(30.0, 56.0, 50.6);

        String mapNumber = MapNumberUtil.toMapNumber(lng, lat, scaleNumber);
        String oldMapNumber = MapNumberUtil.toOldMapNumber(mapNumber);
        System.out.println(mapNumber);
        System.out.println(oldMapNumber);
    }
}

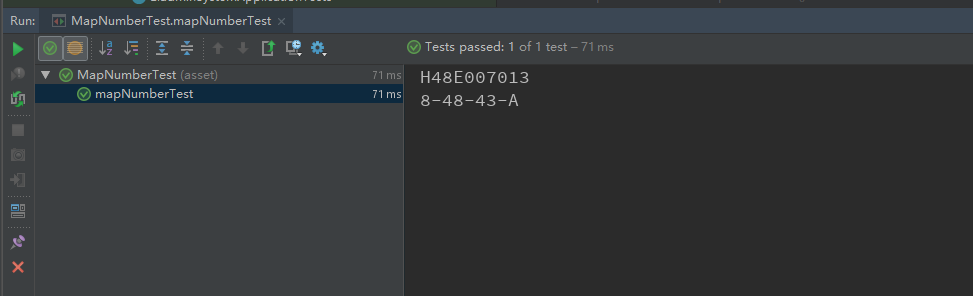

测试结果



通过上面的计算公式基本实现了新旧图幅编号的计算。在实际公式编写中，也遇到了很多问题，具体的实现公式，参考如下：
