Linux上关于4G拨号问题排查进度以及4G守护进程思路

关于4G拨号问题排查进度以及4G守护进程思路

4G连接失败后全流程排查的方法。 从连接开始到ping网全过程。 以ec20/25 模块为例子

1、模块是否正常加载

查看模块的节点和设备是否存在

root@imx6qsabresd:~# ls /dev/ttyUSB*
/dev/ttyUSB0  /dev/ttyUSB2  /dev/ttyUSB4  /dev/ttyUSB6
/dev/ttyUSB1  /dev/ttyUSB3  /dev/ttyUSB5
root@imx6qsabresd:~# lsusb
Bus 002 Device 004: ID 0b95:772b
Bus 002 Device 003: ID 1a86:7523
Bus 002 Device 005: ID 2c7c:0125
Bus 001 Device 001: ID 1d6b:0002
Bus 002 Device 002: ID 1a40:0101
Bus 002 Device 001: ID 1d6b:0002

可能出现模块加载异常的原因：
模块供电问题、复位引脚移植被拉高、模块本身问题

2、是否插卡

4G模块的AT指令检测卡的状态或者拨号阶段卡的状态识别

cat /dev/ttySB2 &
echo -e "AT+QCCID\r\n" >/dev/ttyUSB2    //查询SIM卡
echo -e "AT+CFUN=1,1\r\n" >/dev/ttyUSB2   //重启模块


root@imx6qsabresd:~# busybox microcom /dev/ttyUSB2
ATE1
OK
AT+CPIN?
+CPIN: READY    //有卡：+CPIN: READY
				  无卡：+CME ERROR: 10

OK
AT+QCCID
+QCCID: 898607F0032290008784 //查询sim卡ID

OK

root@imx6qsabresd:~# /forlinx/cmdbin/quectel-CM
[01-04_09:28:57:763] WCDMA&LTE_QConnectManager_Linux&Android_V1.1.34
[01-04_09:28:57:765] /forlinx/cmdbin/quectel-CM profile[1] = (null)/(null)/(null)/0, pincode = (null)
[01-04_09:28:57:767] Find /sys/bus/usb/devices/2-1.1 idVendor=2c7c idProduct=0125
[01-04_09:28:57:767] Find /sys/bus/usb/devices/2-1.1:1.4/net/usb0
[01-04_09:28:57:767] Find usbnet_adapter = usb0
[01-04_09:28:57:768] Find /sys/bus/usb/devices/2-1.1:1.4/GobiQMI/qcqmi0
[01-04_09:28:57:768] Find qmichannel = /dev/qcqmi0
[01-04_09:28:57:797] Get clientWDS = 7
[01-04_09:28:57:829] Get clientDMS = 8
[01-04_09:28:57:861] Get clientNAS = 9
[01-04_09:28:57:893] Get clientUIM = 10
[01-04_09:28:57:925] Get clientWDA = 11
[01-04_09:28:57:957] requestBaseBandVersion EC25EUXGAR08A09M1G
[01-04_09:28:58:053] requestGetSIMStatus SIMStatus: SIM_READY    //SIM识别到了
[01-04_09:28:58:085] requestGetProfile[1] cmnet///1
[01-04_09:28:58:117] requestRegistrationState2 MCC: 460, MNC: 1, PS: Detached, DataCap: UNKNOW
[01-04_09:28:58:149] requestQueryDataCall IPv4ConnectionStatus: DISCONNECTED   //注册网络失败
[01-04_09:28:58:213] requestRegistrationState2 MCC: 460, MNC: 1, PS: Detached, DataCap: UNKNOW
[01-04_09:29:03:268] requestRegistrationState2 MCC: 460, MNC: 1, PS: Detached, DataCap: UNKNO

可能出现sim卡识别不到的原因：
没插卡，没插好卡（触电是否接触良好，其他划痕），sim卡的供电io是否提供。 软件重启识别sim卡是通过CFUN的命令重新连接，不建议使用rst重新复位4G模块，因为4G模块本身的flash是由寿命的（擦写10万次）。

AT+CFUN=<fun>
<fun> ：
0 Minimum functionality
1 Full functionality (Default)
4 Disable the ME from both transmitting and receiving RF signals

3、是否注册网

root@imx6qsabresd:~# busybox microcom /dev/ttyUSB2
ATE1   //回显
OK
AT+CREG?
+CREG: 0,2     //+CREG: 0,1    第二位必须为1或5，否则注网失败
				 +CEREG: 0,1   第二位必须为1或5，否则注网失败
OK

可能出现注册网络失败的原因：
信号强度、sim卡锁卡、sim卡欠费。

4、信号强度

root@imx6qsabresd:~# busybox microcom /dev/ttyUSB2
ATE1   //回显
OK
AT+CSQ
+CSQ: 28,99   //对于4G来说，意义不大，还包括噪声和无用信号

OK
AT+QENG="SERVINGCELL"

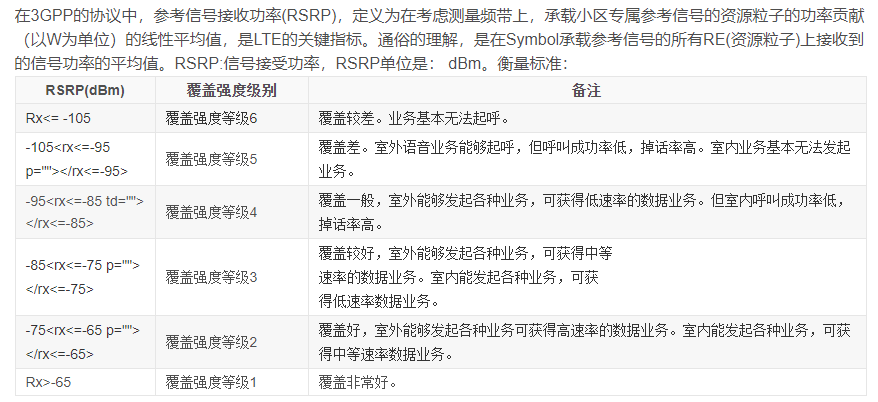

+QENG: "servingcell","NOCONN","LTE","FDD",460,00,BEB3D41,445,1300,3,5,5,3193,-87,-13,-54,2,32 // -87的值为rx，为设备接受功率，必须在-110及上才是算信号好（大于110）。

OK

可能出现信号强度弱的原因：
没插天线、天线连接线断了、注网到信号弱的区域/附近信号弱。

5、拨号是否成功

root@imx6qsabresd:~# busybox microcom /dev/ttyUSB2
AT+QNETDEVSTATUS?
+QNETDEVSTATUS: 0,2,4,1   //第二位必须为1或者2

						//+QNETDEVSTATUS: 0    拨号失败
OK

可能出现拨号失败的原因：
信号弱、APN，用户名密码设置不正确。

6、拨号成功无法获取ip

ifocnfig  //查看是否获取到ip
udhcp		//看是否报错
dhclient     //是否报错

肯能的原因：
udhcpc的lease被其他应用占用，导致分配到ip无法写入lease里，或无法删除旧的lease文件。duclient的lease文件错误，手动删掉旧lease，看能否恢复

7、获取ip后

看路由表，pingDNS服务器,看是否是网络不可达。

---

以上如有缺失和问题，请及时反馈
