SpringCloud服务协作流程

SpringCloud服务协作流程

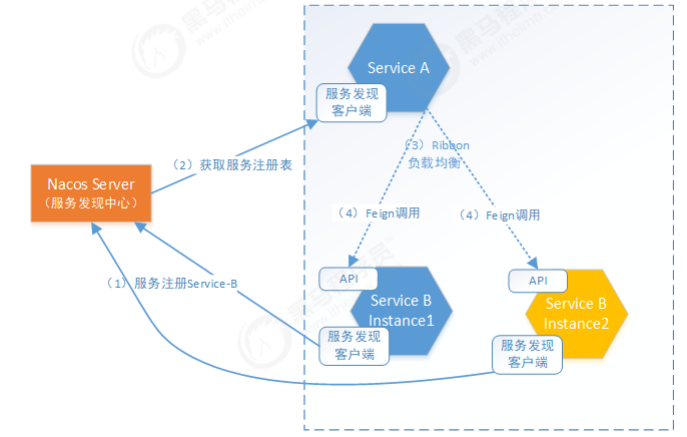

Spring Cloud 常见的集成方式是使用Feign+Ribbon技术来完成服务间远程调用及负载均衡的，如下图：

（1）在微服务启动时，会向服务发现中心上报自身实例信息，这里ServiceB 包含多个实例。

每个实例包括：IP地址、端口号信息。

（2）微服务会定期从Nacos Server(服务发现中心)获取服务实例列表。

（3）当ServiceA调用ServiceB时，ribbon组件从本地服务实例列表中查找ServiceB的实例，如获取了多个实例如

Instance1、Instance2。这时ribbon会通过用户所配置的负载均衡策略从中选择一个实例。

（4）最终，Feign组件会通过ribbon选取的实例发送http请求。

采用Feign+Ribbon的整合方式，是由Feign完成远程调用的整个流程。而Feign集成了Ribbon，Feign使用Ribbon

完成调用实例的负载均衡。

负载均衡

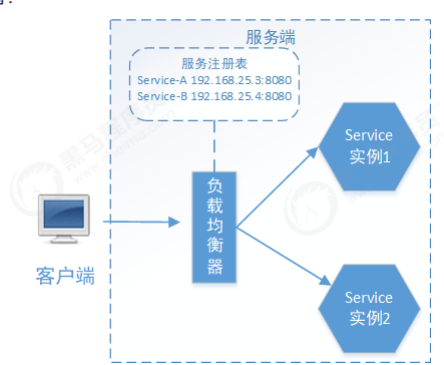

服务端负载均衡

例如：nginx

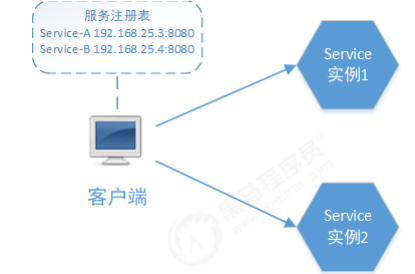

客户端负载均衡

例如：Ribbon

Ribbon负载均衡策略

• RoundRobinRule(默认):轮询，即按一定的顺序轮换获取实例的地址。

• RandomRule:随机，即以随机的方式获取实例的地址。

• AvailabilityFilteringRule: 会先过滤掉由于多次访问故障而处于断路器跳闸状态的服务,以及并发的连接数量超过阈值的服务,然后对剩余的服务列表按照轮询策略进行访问;

• WeightedResponseTimeRule: 根据平均响应时间计算所有服务的权重,响应时间越快,服务权重越大,被选中的 机率越高; 刚启动时,如果统计信息不足,则使用RoundRobinRule策略,等统计信息足够时,会切换到WeightedResponseTimeRule

• RetryRule: 先按照RoundRobinRule的策略获取服务,如果获取服务失败,则在指定时间内会进行重试,获取可用 的服务;

• BestAvailableRule: 会先过滤掉由于多次访问故障而处于断路器跳闸状态的服务,然后选择一个并发量最小的 服务;

• ZoneAvoidanceRule: 默认规则,复合判断server所在区域的性能和server的可用性选择服务器;

可通过下面方式在spring boot 配置文件中修改默认的负载均衡策略：

# account-service是调用的服务名称，后面是固定的
account‐service.ribbon.NFLoadBalancerRuleClassName=com.netflix.loadbalancer.RandomRule

Feign

Feign里集成了Ribbon+远程调用

Feign调用方式：ServiceA调用Service

依赖

<dependency>
    <groupId>org.springframework.cloud</groupId>
    <artifactId>spring‐cloud‐starter‐openfeign</artifactId>
</dependency>

服务提供

@SpringBootApplication
@RestController
public class SpringRestProviderBootstrap {
    public static void main(String[] args) {
        SpringApplication.run(SpringRestProviderBootstrap.class, args);
    }

    @GetMapping(value = "/service") //暴露服务
    public String service() {
        return "provider invoke";
    }
}

（1）声明Feign客户端

@FeignClient(value = "serviceB")
public interface ServiceBAgent {
    /**
     * 根据用户名查询账号信息 * @param username 用户名 * @return 账号信息
     */
    @GetMapping(value = "/service")
    public String service();
}

（2）业务调用

@Autowired private ServiceBAgent serviceBAgent;
//....略
serviceBAgent.service();
//....略

过程原理：

• 在声明Feign客户端 之后，Feign会根据@FeignClient注解使用java的动态代理技术生成代理类，在这里我们 指定@FeignClient value为serviceB，则说明这个类的远程目标为spring cloud的服务名称为serviceB的微服务。
• serviceB的具体访问地址，Feign会交由ribbon获取，若该服务有多个实例地址，ribbon会采用指定的负载均衡策略选取实例。
• Feign兼容spring的web注解（如：@GetMapping），它会分析声明Feign客户端方法中的Spring注解，得出Http请求method、参数信息以及返回信息结构。
• 当业务调用Feign客户端方法时，会调用代理类，根据以上分析结果，由代理类完成实际的参数封装、远程http请求，返回结果封装等操作。
