NAT



1、Network Address Translations



网络地址转换



2、ipv4地址严重不够用了



x.x.x.x x0-255



A、B、C类可以使用 D组播 E科研



3、IP地址分为公网IP和私网IP



公网IP只能在公网上使用



私网IP只能在内网上使用





公网上不允许出现私有IP地址



私网IP可以重复在内网使用





私有IP地址范围:



1)10.0.0.0/8 (10开头的)



2）172.16.0.0/16 - 172.31.0.0/16



（172.16开头的一直到172.31开头的）



3)192.168.0.0/16 (192.168开头的)

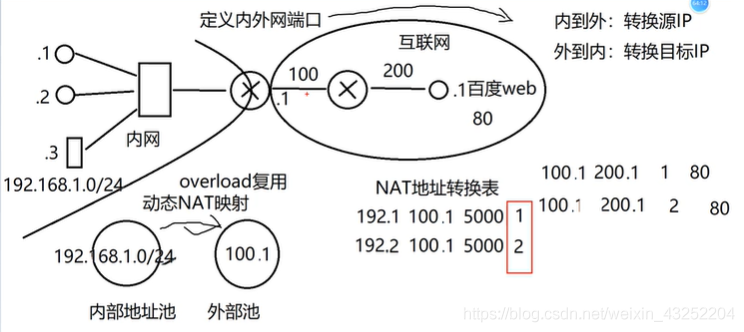

4、NAT主要实现公私有IP地址的转换，一般是路由器或者防火墙上来完成，不建议在三层交换机上配置



５、NAT有三大类：



１）静态NAT：1对1映射，（静态PAT，端口映射技术）



2）动态NAT



3）PAT（端口地址转换，Port Address Translations）





6、NAT命令：



    1）定义内网端口：



    int f0/0



    ip nat inside



    exit



    2）定义外网端口：



    int f0/1



    ip nat outside



    exit



    3）配置PAT：



    定义内部地址池：



    acc 1 permit 192.168.0.0 0.0.255.255



    做PAT动态映射：



    conf t



    ip nat inside source list 1 int f0/1 overload



    4）配置静态端口转换



    conf t



    ip nat inside source static tcp 192.168.1.3 80



    100.1.1.2 80



动态路由



基于某种路由协议实现



特点：



减少了管理任务



占用了网络带宽



动态路由协议概述



路由器之间用力啊交换信息的语言



度量值



跳数、带宽、负载、时延、可靠性、成本



收敛



使所有路由表都达到一致状态的过程



静态路由与动态路由的比较



网络中静态路由和动态路由互相补充



按照路由执行的算法分类



距离矢量路由协议



      依据跳数来选择路由



链路状态路由协议



      综合考虑从源网络到目标网络的各条路径的情况选择路由



RIP是距离-矢量路由选择协议



RIP的基本概念



定期更新



邻居



广播更新



全路由表更新



RIP度量值位跳数



最大跳数为15跳，16跳为不可达



RIP更新时间



每隔39秒发送路由更新消息，UDP520端口



RIP路由更新消息



发送整个路由表信息



命令：



    RIP v1:



    conf t



    router rip



    version 1



    network 10.0.0.0



    network 20.0.0.0



    exit



    RIP v2:



    conf t



    router rip



    version 2



    no auto-summary



    network 10.0.0.0



    network 20.0.0.0



    exit

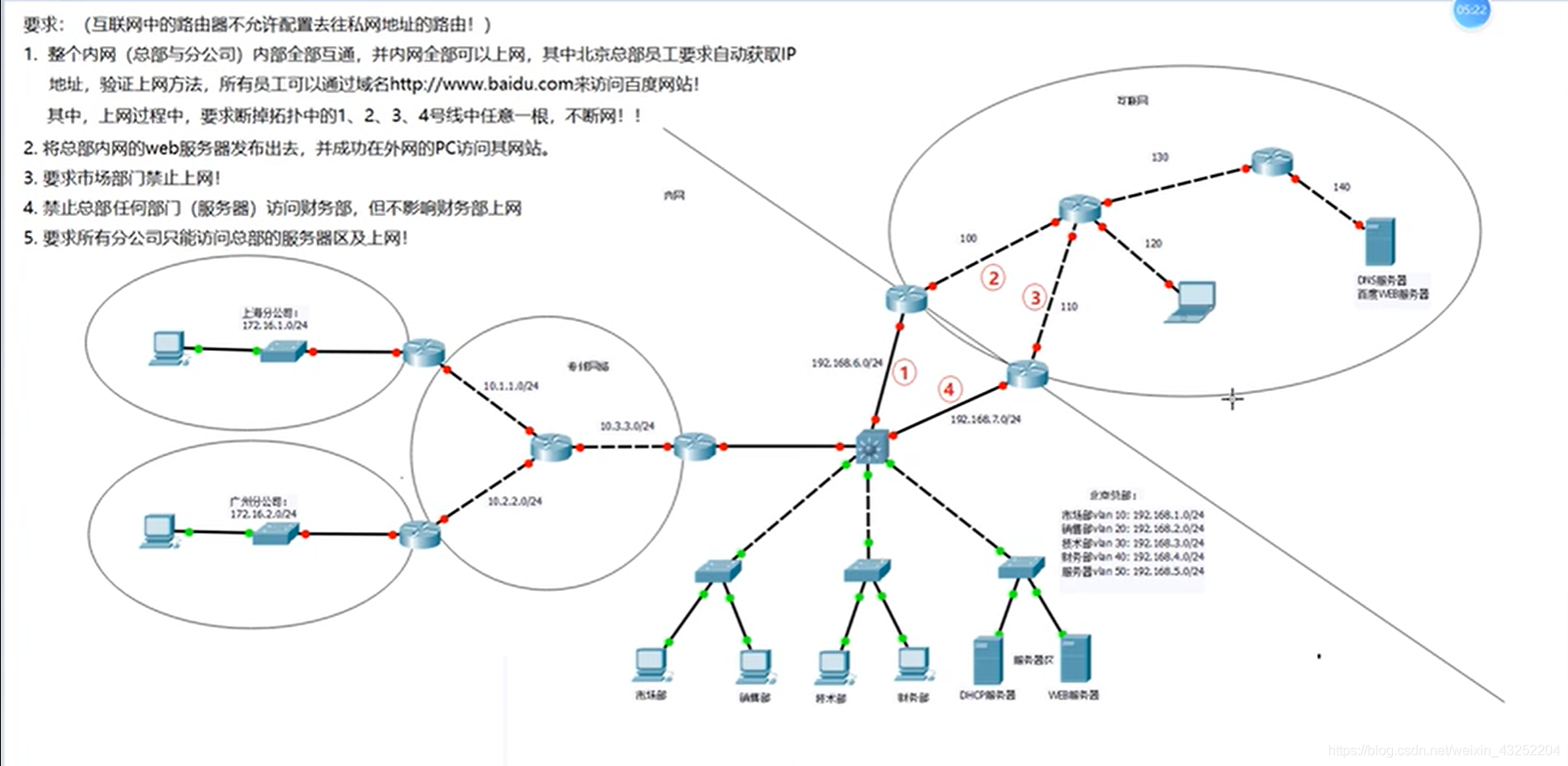

综合实验
