单臂路由

1、VLAN控制广播域

2、不同的VLAN间无法通信

3、一个VLAN = 一个网段



如：



VLAN10 --IT -- 10.1.1.0/24



VLAN20 --cw -- 20.1.1.0/24



4、不同VLAN间通信是靠路由来实现的

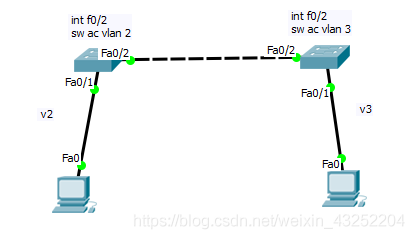

特例：

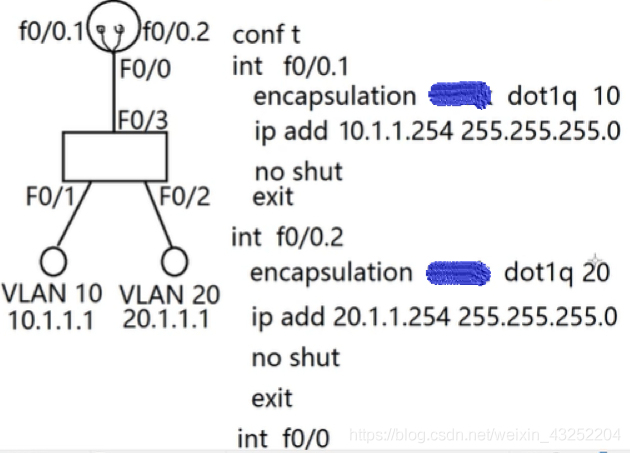

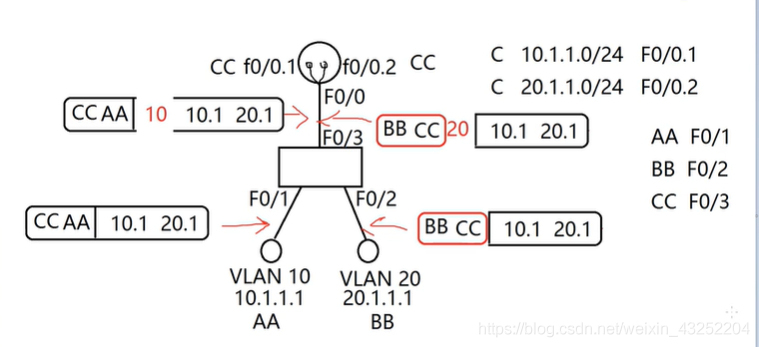

单臂路由图示及命令：







trunk



vtp



vtp domain 名字（wencoll）这个名字随便写



注：视频在这一节的没有介绍vtp的相关内容，直接就拿来使用了



VTP（VLAN Trunking Protocol）：是VLAN中继协议，也被称为虚拟局域网干道协议。它是思科私有协议。



作用是十几台交换机在企业网中，配置VLAN工作量大，可以使用VTP协议，把一台交换机配置成VTP



Server（也就是加上vtp domain XXX）, 其余交换机可以自动学习到server 上的VLAN 信息。





创建vlan





在三层路由器上部署DHCP服务器



conf t



ip dhcp excluded - address 10.1.1.1 10.1.1.99



ip dhcp pool v10



network 10.1.1.0 255.255.255.0



default-router 10.1.1.254



dns-server 40.1.1.1



lease 1 0 0



exit





单臂路由缺点：



1、网络瓶颈



2、容易发生单点物理故障



（所有的子接口依赖于总物理接口）



3、VLAN间通信的每一个帧都进行单独路由



ICMP协议：



1、ICMP端口号？ 没有端口号

2、ICMP协议是干什么的？



网络探测与回馈机制



1）、网络探测



2）、路由跟踪 Windows：tracert IP地址



LINUX或路由：traceroute IP地址



3、错误反馈



ICMP协议封装格式：





ICMP头：ICMP类型、代码



ICMP类型字段：



8：ping请求



0：ping应答



3：目标主机不可达



11、TTL超时

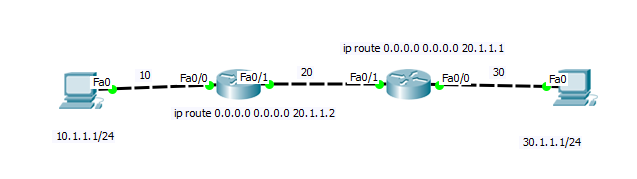

测试：

形成回环地址

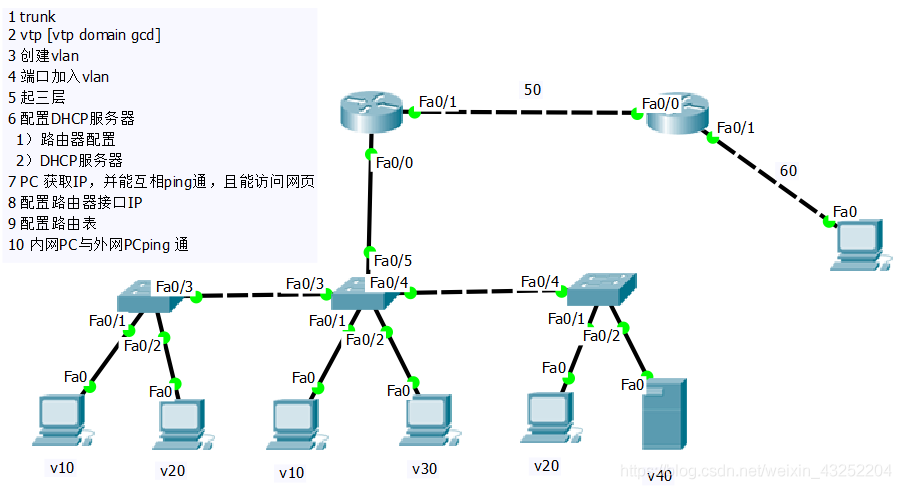

练习实验

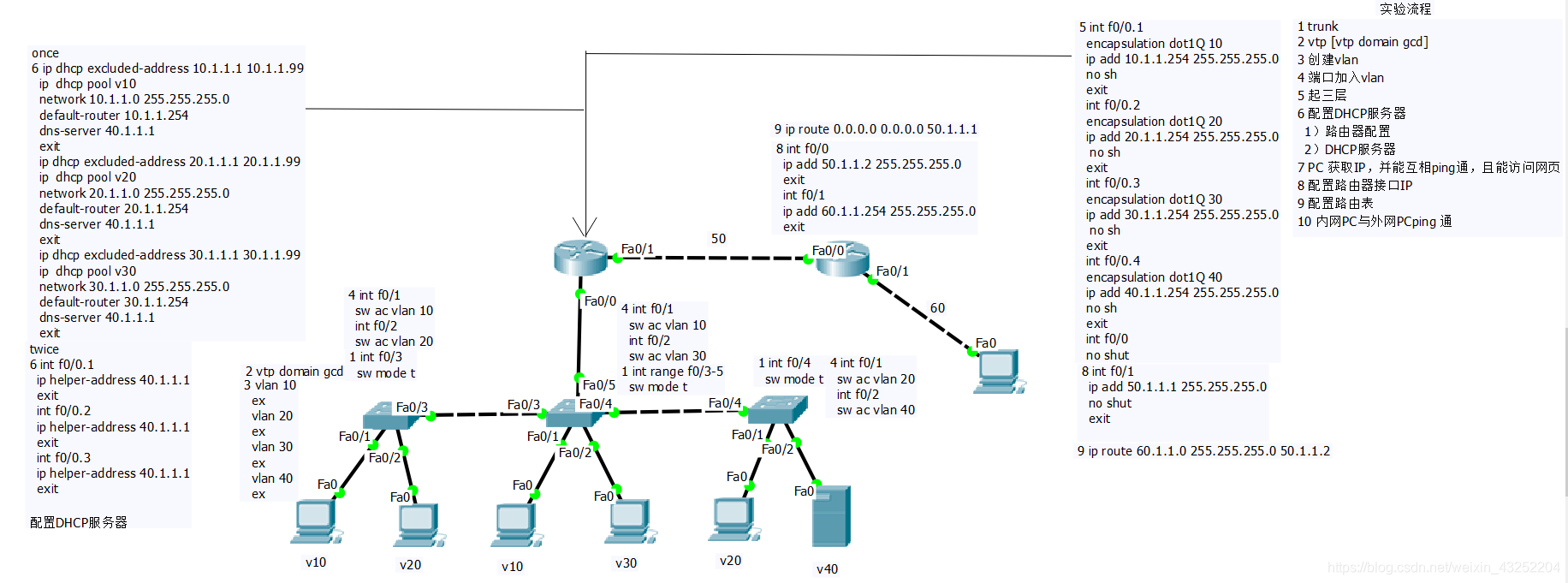

详细步骤
