一、VLAN(Virtual LAN 虚拟局域网)



1、广播/广播域（越小越好）



2、广播的危害：增加网络/终端负担，传播病毒，安全性



3、如何控制广播



控制广播=隔离广播域



路由器隔离广播（物理隔离广播）



路由器隔离广播缺点：成本高、不灵活



4、采用新的技术VLAN来控制广播



VLAN技术是在交换机上实现的且通过逻辑隔离划分的广播域



VLAN是干什么的？



控制广播，逻辑隔离广播域

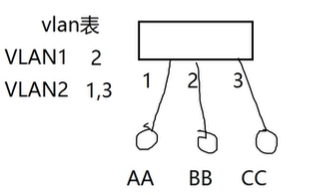

5、一个VLAN = 一个广播域 = 一个网段



VLAN 是二层技术



6、VLAN的类型：



1）静态VLAN



*手工配置



*基于端口划分的VLAN





2）动态VLAN



*手工配置



*基于MAC地址划分的VLAN//参用802.1x端口认证，基于账号来划分VLAN



7、静态VLAN命令



1）创建VLAN



    conf t



    vlan ID,ID,ID-ID



    [name 自定义名称]



    exit



2）查看VLAN表：



    sh vlan b



3)将端口加入到VLAN：



    int f0/x



    switchport access vlan ID



    exit





二、Trunk



1、trunk/中继链路/公共链路



作用：允许所有VLAN数据通过trunk链路



方法：通过在数据帧上加标签，来区分不同的vlan的数据



2、trunk标签



1）ISL标签：cisco 私有



2）802.1q标签：公有协议，所有厂家都支持



3、交换机端口链路类型：



1）接入端口：也成为access端口，一般用于连接PC，只能属于某一个VLAN，也只能传输一个VLAN的数据



2）中继端口：也成为trunk端口，一般用于连接其他交换机，属于公共端口，允许所有VLAN数据通过！



4、配置trunk命令：



int f0/x



[switchport trunk encapsultion dotlq/isl]可选



switchport mode trunk



exit
