工业级RS-232/422/485串口通讯测试指南：德承工控机DE-1001在Linux系统下的串口配置与调试教程

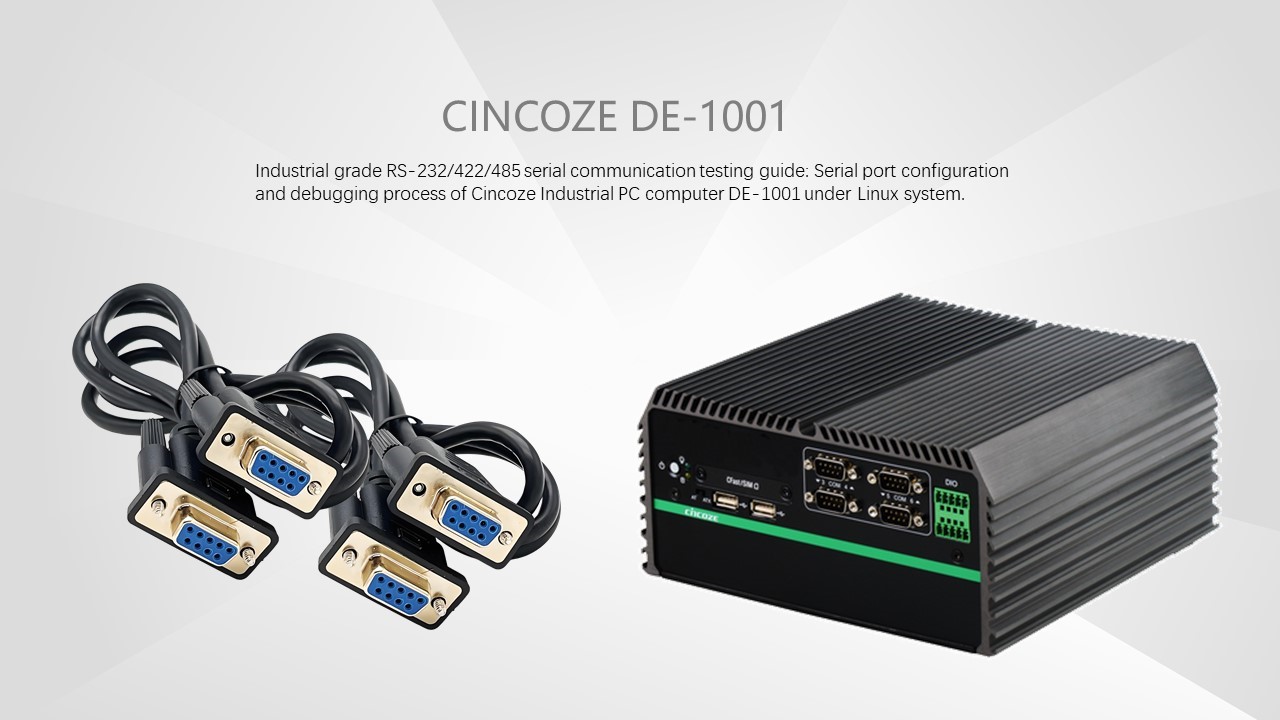

图1
在上篇文章中讲解RS-232/422/485这三种主流串口协议，在Windows系统下的测试流程与方法，可参考上期文章：《工业级RS-232/422/485串口通讯测试指南：德承工控机DE-1001在Windows系统下的串口配置与调试教程》
而本篇就在原有的基础上，以Linux操作系统来演示如何测试串口通讯。

德承工控机DE-1001在Linux系统下的串口配置与调试教程

一、硬件配置

工控机型号：德承 Cincoze DE-1001
CPU：Intel® Atom™ E3845
内存：DDR3L 8GB
存储：SSD 256GB
图2

Cincoze DE-1001

Intel® Atom™ E3845 处理器，节能、扩展型和模块化强固型嵌入式工控机，支持1个PCI/PCIe 扩展槽

  • 板载Intel® Atom™ E3845 处理器，1.91GHz
  • 2个DDR3L SO-DIMM内存插槽，可达8GB
  • 1个DVI-I和1个DisplayPort
  • 2个Intel® GbE网口，1个USB 3.0和4个USB 2.0
  • 6个RS232/422/485串口，可供电5V/12V
  • 4个独立DI, 4个独立DO
  • 2个2.5” SATA HDD / SSD支架
  • 9~48VDC宽压电源输入，支持AT/ATX 模式
  • 2个Mini-PCIe插槽，支持Wi-Fi、GSM或I/O 扩展
  • 1个PCI/PCIe 扩展槽
  • 智能点火控制功能
  • EN50121-3-2 轨道交通认证、EN62368-1安全认证

二、串口针脚定义&接线

串口针脚定义如下图，采用标准的DB9接口，RS-232：9 pin，RS-422：5pin ，485：3 pin。
图3

测试时需准备一条串口测试线，母头对母头，但是由于RS-232/422/485串口针脚定义都不同，因此测试时pin和pin的连接，需依照实际测试的串口模式调整，可参考下述图示：

RS-232串口：RS-232需交叉连接，对接测试接线如下图
（2、3对接，5接5）
图4

RS-422串口：RS-422需交叉连接，对接测试接线如下图
（1、4对接，2、3对接，5接5）
图5

RS-485串口：RS-485需直连，对接测试接线如下图
（1接1，2接2，5接5）
图6

三、串口设置

由于德承工控机DE-1001的6个串口都可支持RS-232/422/485串口通信，可依照实际需求的串口模式，在BIOS中进行设置。

  1. 开机后，按《Del》进入BIOS
    图7

  2. 选择第二页-Advanced，选择 Super IO Configuration
    图8

  3. 选择要设置的串口
    图9

  4. 选择Onboard Serial Port 1 Mode，并选择要设置的串口模式
    ● 设置RS-232：选择 [RS232]
    ● 设置RS-422：选择 [RS422/RS485 Full Duplex]
    ● 设置RS-485：选择 [RS485 Half Duplex]
    图10

  5. 设置好串口模式之后，按《F10》保存并退出BIOS，完成设置

四、安装串口通信工具

本篇以Ubuntu系统为例，采用CUTECOM串口通信工具来进行串口通讯测试。CUTECOM采用简洁直观的图形界面，相比MINICOM的文本界面，提供更简易的操作来配置串口参数，并支持十六进制显示和发送及文件传输功能。

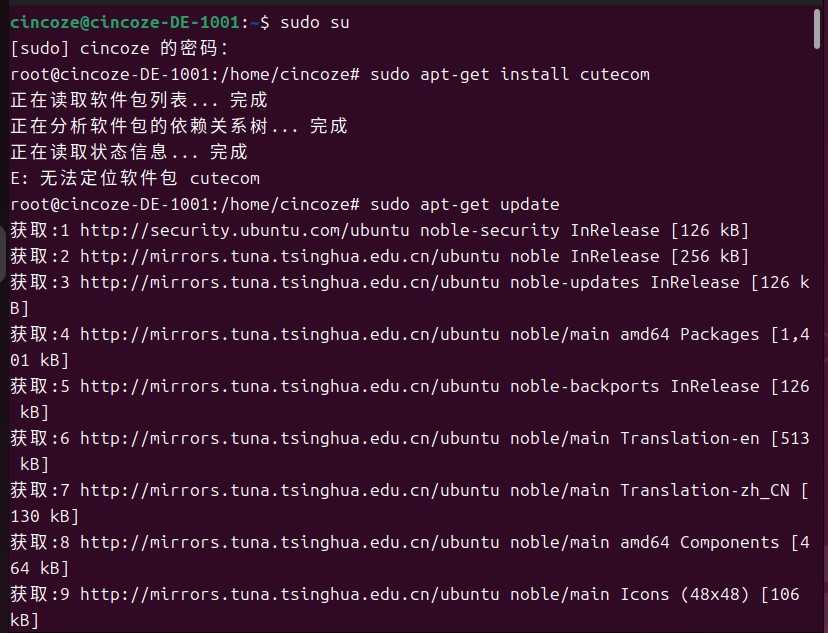

① 打开终端，输入命令
sudo su

② 输入 root 密码后，输入命令安装（过程中选择Y执行）
sudo apt-get install cutecom

如果无法正常安装，需先输入命令更新，再重新输入命令安装
sudo apt-get update

图11

五、串口测试

  1. 串口测试时，需2个串口设置相同的模式（如com1：RS-485 → com2：RS-485），再依照针脚定义备妥测试的连接线，连接工控机上需测试的2个串口

2.打开CUTECOM串口通信工具
① 打开终端，输入命令
sudo su

② 输入 root 密码后，输入命令打开CUTECOM
sudo cutecom
图11

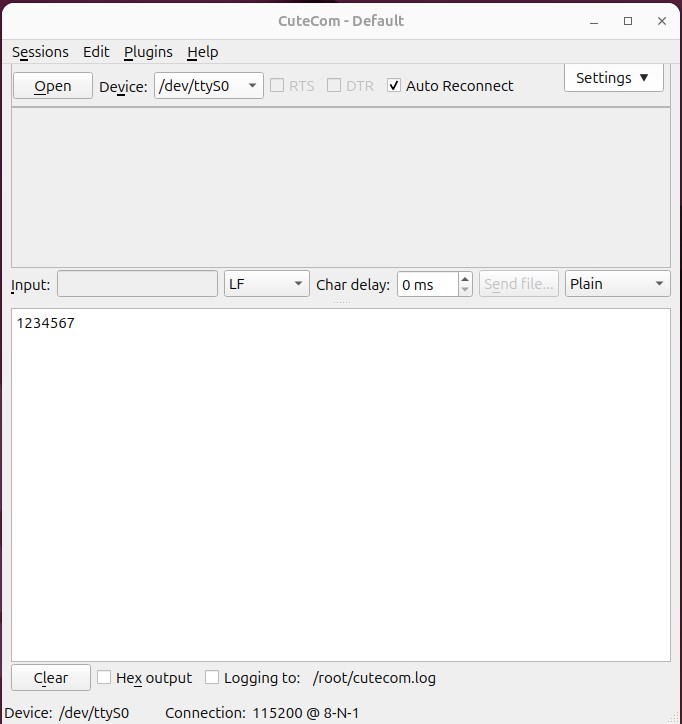

③ 打开CUTECOM图形界面后，点击《Open》，Device选择 /dve/ttyS0为COM1， /dve/ttyS1为COM2，依此类推
图13

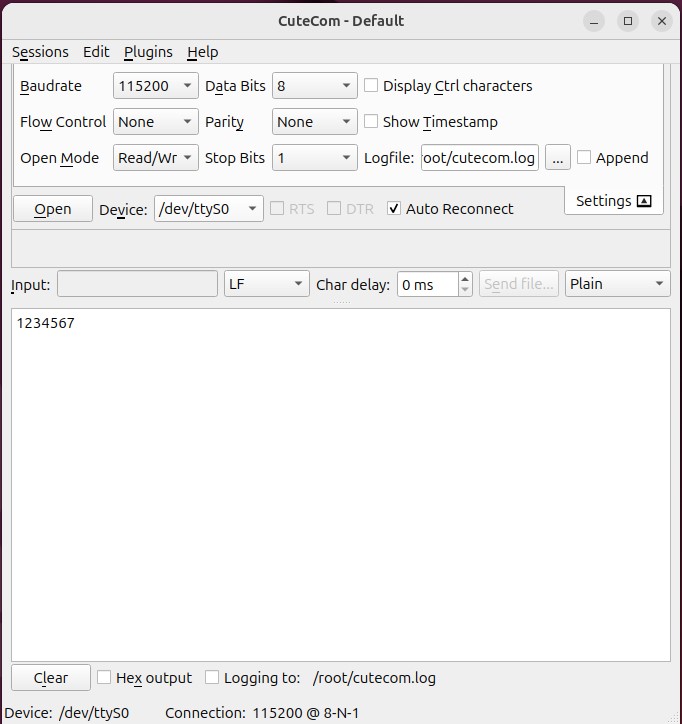

点击《Setting》可设置串口相关参数，在此可先以默认值进行测试
图14

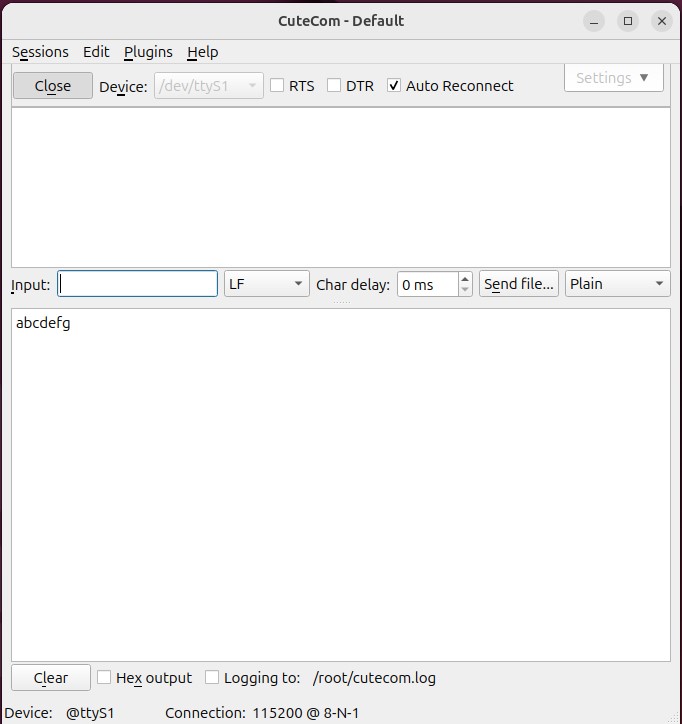

  1. 再打开另一个CUTECOM串口通信工具
    选择另一个需测试的串口号，其余设置可参考上述步骤
    （注意：① 需设置相同的波特率确保通讯稳定；② 在《Input》输入发送的字串，可选择用不同的字串，以利于分辨不同串口的发送接收数据，如com1发送：1234567、com2发送：abcdefg）
    图15

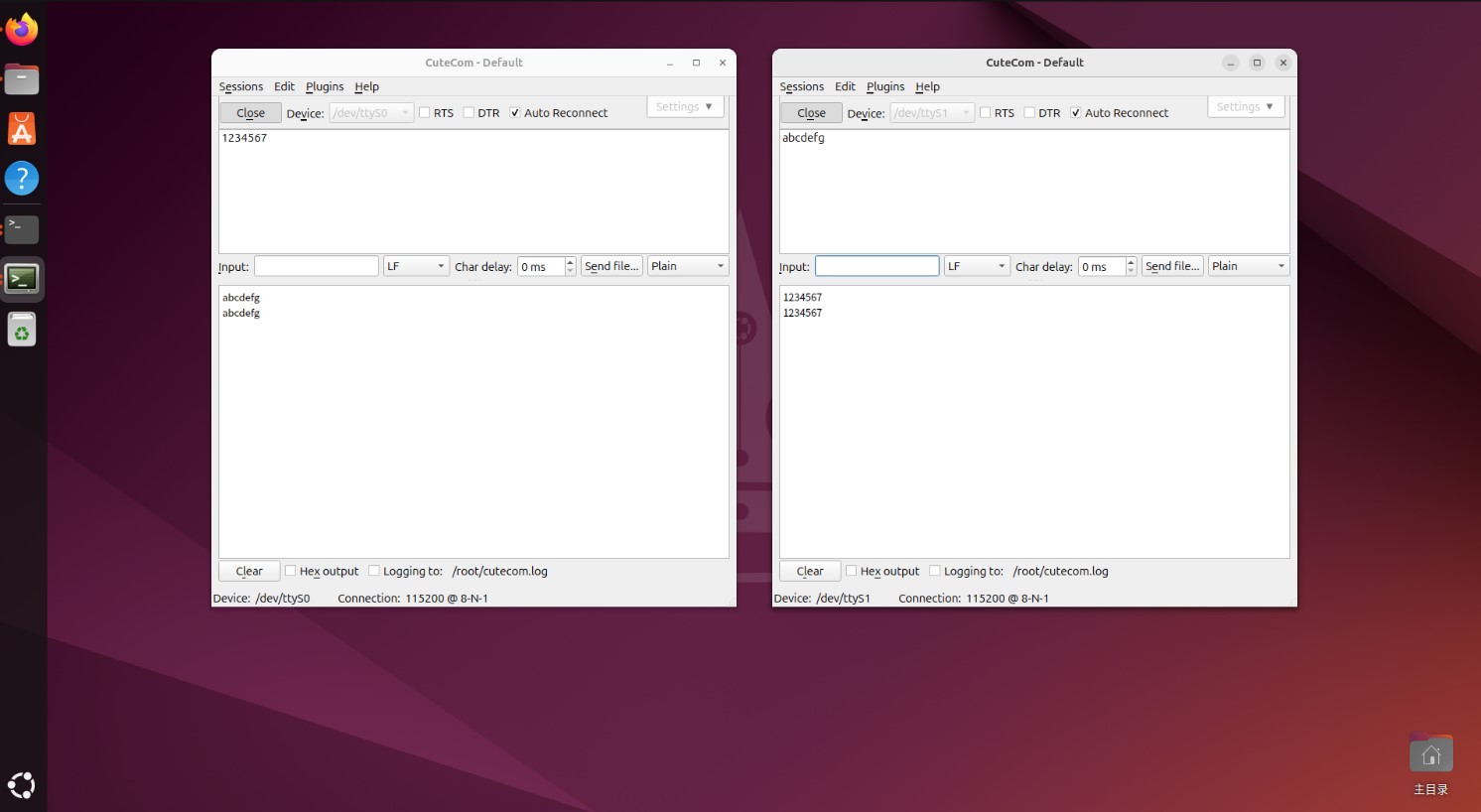

  2. 在打开的2个CUTECOM串口通信工具中，可实时查看发送和接收的测试结果。
    图16

※ 如有发送接收通讯异常的情况，则需优先排查：串口模式设置、串口波特率设置、串口接线定义是否正确

参考网址1：https://www.cincoze-china.com/goods_info.php?id=24

参考网址2：https://www.deepin.org/zh/deepin-use-minicom-and-cutecom/
