485串口通讯测试指南：德承工控机DE-1001在Windows系统下的串口配置与调试教程

在工业自动化领域，RS-232/422/485串口通信是设备间数据交互的核心通道，其可靠性直接影响生产线的稳定运行。RS-232是最基础的标准，适合短距离和低速通信；RS-422提供更远的距离传输以及全双工通信；RS-485则在RS-422的基础上扩展出多点通信的能力。

本文将基于TIA/EIA标准体系，系统阐述这三种主流串口协议的测试流程与方法，涵盖硬件连接、电气参数、通讯测试等关键环节。

接口类型与引脚
RS-232：采用单端传输，通常使用DB9或DB25接口，需9个引脚（如载波检测、发送、接收等）。
RS-422：采用差分传输（平衡式），仅需一对双绞线，支持全双工通信。
RS-485：采用差分传输，支持半双工通信（任一时刻仅允许单向传输），可连接更多设备。
传输距离与速率
RS-232：最大传输距离约15米，速率可达20kbps，但受限于单端信号易受干扰。
RS-422：最大传输距离1200米，速率可达10Mbps，采用差分信号增强抗干扰能力。
RS-485：最大传输距离1200米，速率可达10Mbps，通过多设备连接时需半双工模式。
电平标准
RS-232：高电平为+3V_{+15V（逻辑0），低电平为-3V}-15V（逻辑1）。
RS-422/485：采用差分信号，逻辑1为两线电压差+2_{+6V，逻辑0为-2}-6V。
应用场景
RS-232：适用于近距离、低速率场景，如连接传感器、调制解调器等。
RS-422/485：适合长距离、高可靠性需求场景，如工业控制、分布式系统等。

德承工控机DE-1001在Windows系统下的串口配置与调试教程

一、硬件配置

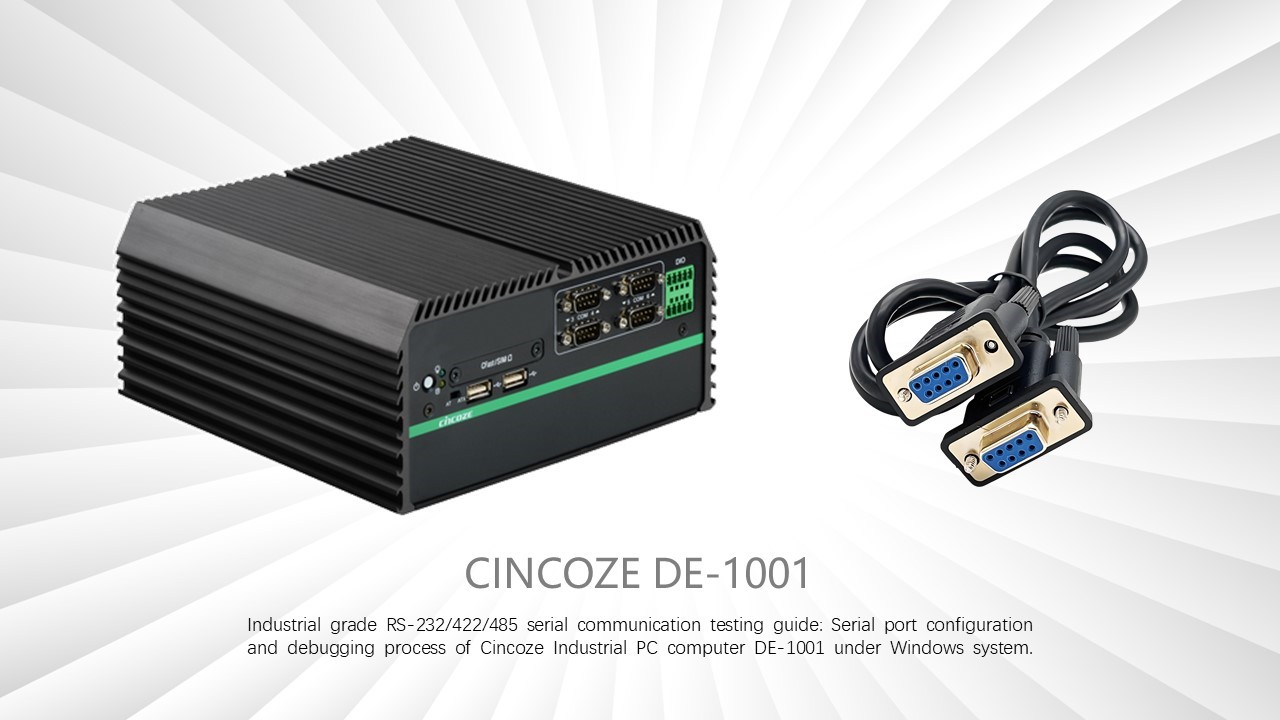

工控机型号：德承 Cincoze DE-1001
CPU：Intel® Atom™ E3845
内存：DDR3L 8GB
存储：SSD 256GB

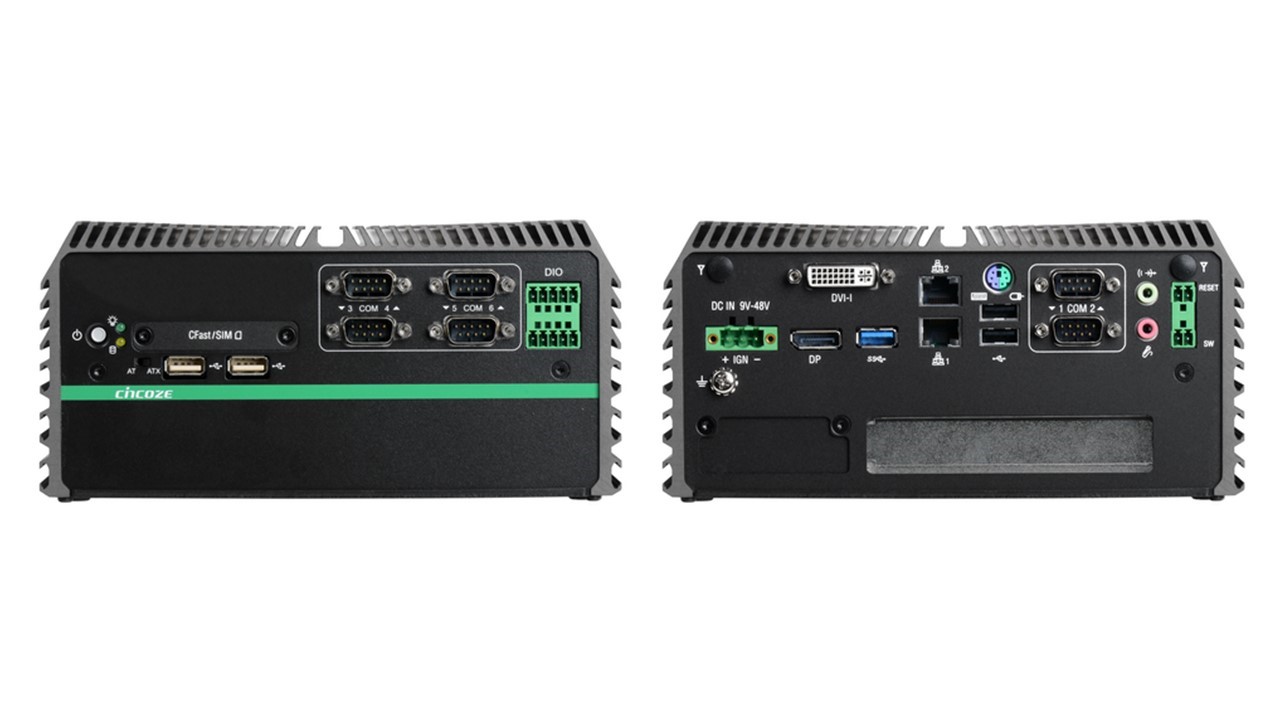

Cincoze DE-1001
Intel® Atom™ E3845 处理器，节能、扩展型和模块化强固型嵌入式工控机，支持1个PCI/PCIe 扩展槽

板载Intel® Atom™ E3845 处理器，1.91GHz
2个DDR3L SO-DIMM内存插槽，可达8GB
1个DVI-I和1个DisplayPort
2个Intel® GbE网口，1个USB 3.0和4个USB 2.0
6个RS232/422/485串口，可供电5V/12V
4个独立DI, 4个独立DO
2个2.5” SATA HDD / SSD支架
9~48VDC宽压电源输入，支持AT/ATX 模式
2个Mini-PCIe插槽，支持Wi-Fi、GSM或I/O 扩展
1个PCI/PCIe 扩展槽
智能点火控制功能
EN50121-3-2 轨道交通认证、EN62368-1安全认证

二、串口针脚定义&接线

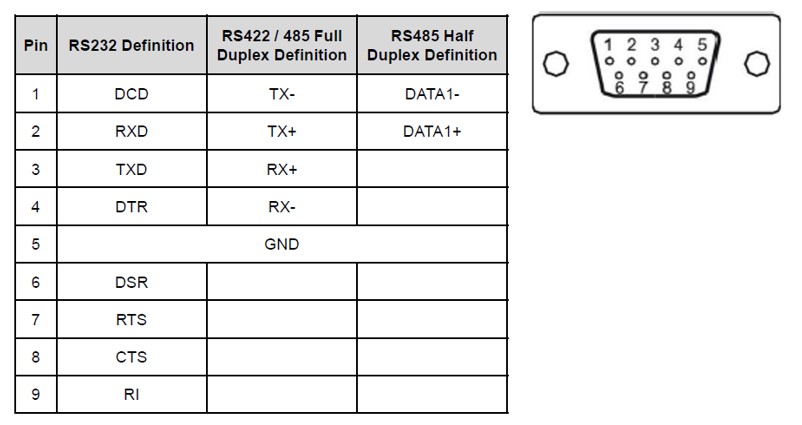

串口针脚定义如下图，采用标准的DB9接口，RS-232：9 pin，RS-422：5pin ，485：3 pin。

测试时需准备一条串口测试线，母头对母头，但是由于RS-232/422/485串口针脚定义都不同，因此测试时pin和pin的连接，需依照实际测试的串口模式调整，可参考下述图示：

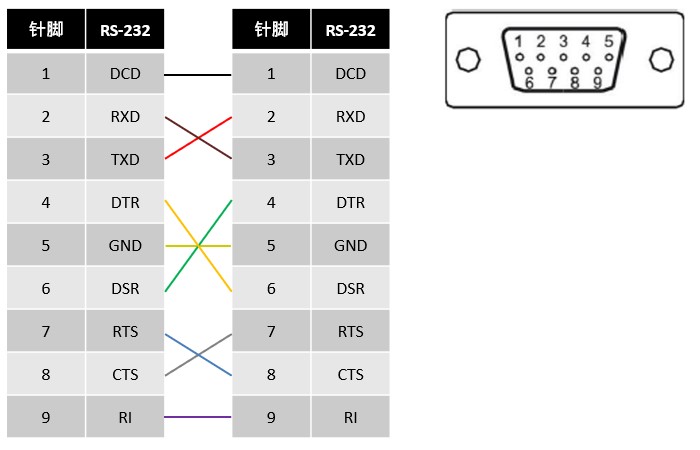

RS-232串口：RS-232需交叉连接，对接测试接线如下图
（2、3对接，5接5）

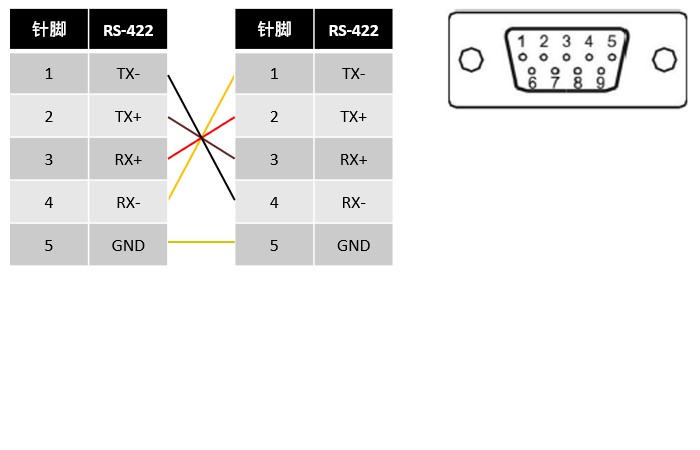

RS-422串口：RS-422需交叉连接，对接测试接线如下图
（1、4对接，2、3对接，5接5）

RS-485串口：RS-485需直连，对接测试接线如下图
（1接1，2接2，5接5）

三、串口设置

由于德承工控机DE-1001的6个串口都可支持RS-232/422/485串口通信，可依照实际需求的串口模式，在BIOS中进行设置。

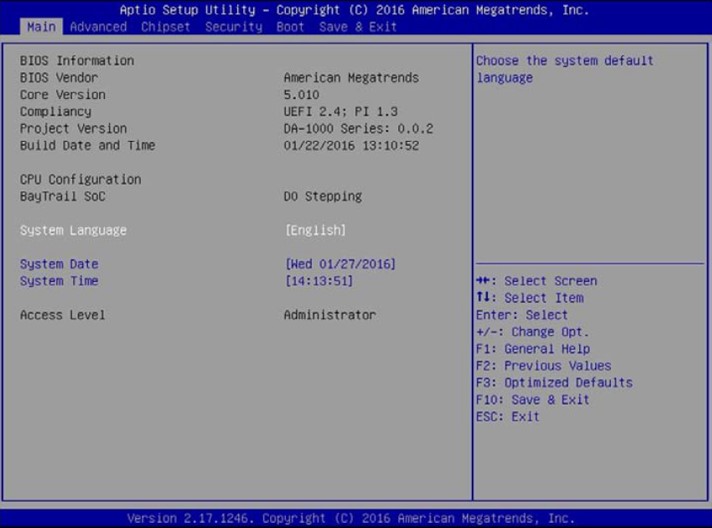

开机后，按《Del》进入BIOS

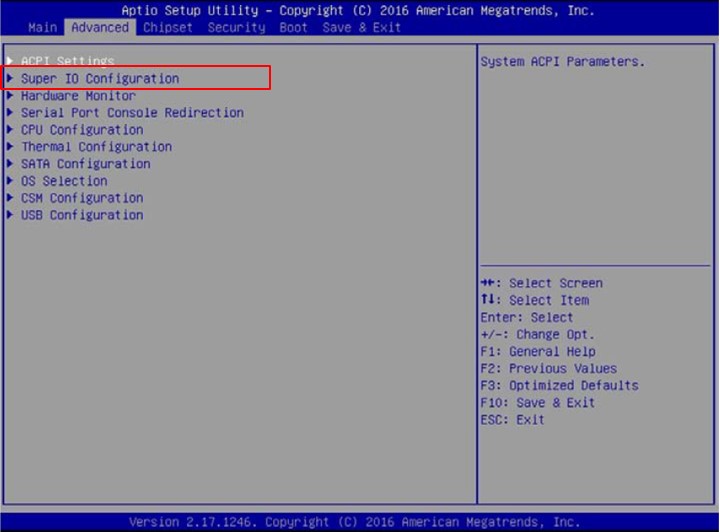

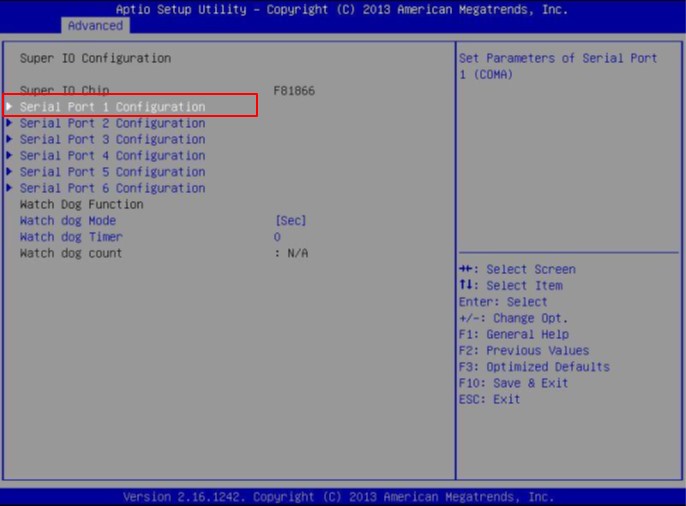

选择第二页-Advanced，选择 Super IO Configuration
选择要设置的串口

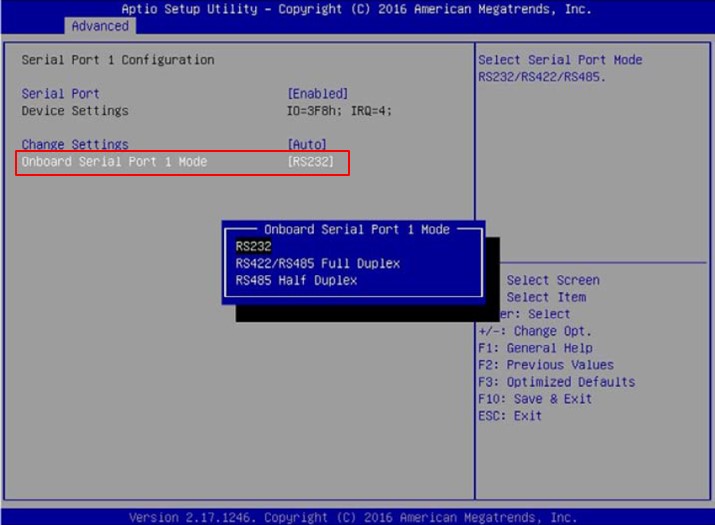

选择Onboard Serial Port 1 Mode，并选择要设置的串口模式
● 设置RS-232：选择 [RS232]
● 设置RS-422：选择 [RS422/RS485 Full Duplex]
● 设置RS-485：选择 [RS485 Half Duplex]
设置好串口模式之后，按《F10》保存并退出BIOS，完成设置

四、安装串口调试工具

本篇在Windows系统下的串口配置与调试流程，将以SSCOM串口调试助手为例来进行串口通讯测试，下载后解压缩将sscom5.13.1.exe档案放置于系统的桌面即可。
SSCOM下载网址：http://www.daxia.com

五、串口测试

串口测试时，需2个串口设置相同的模式（如com1：RS-485 → com2：RS-485），再依照针脚定义备妥测试的连接线，连接工控机上需测试的2个串口

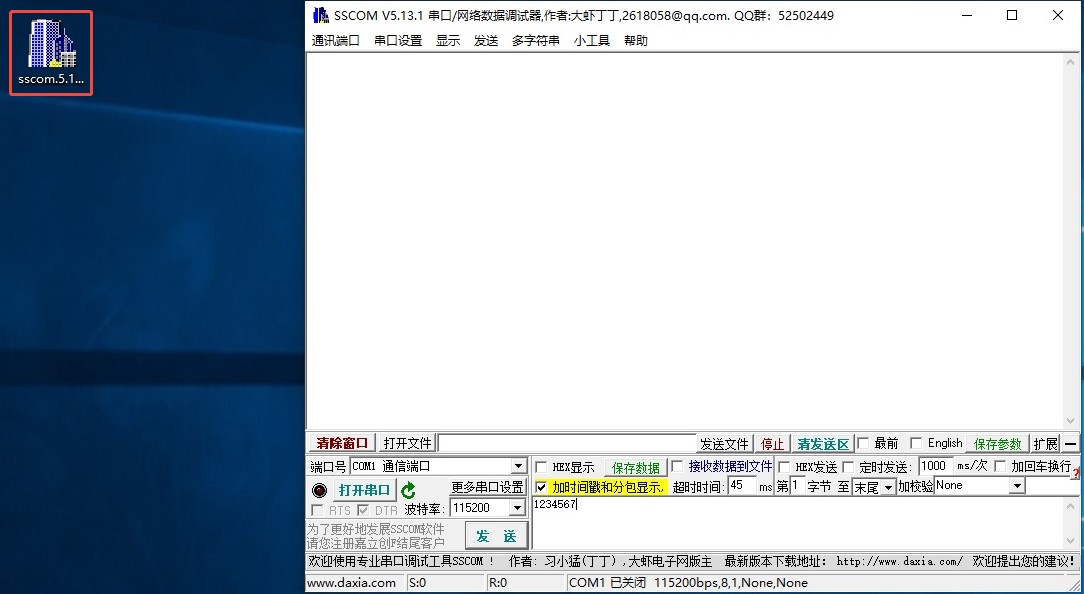

点击桌面图标，打开SSCOM串口调试助手

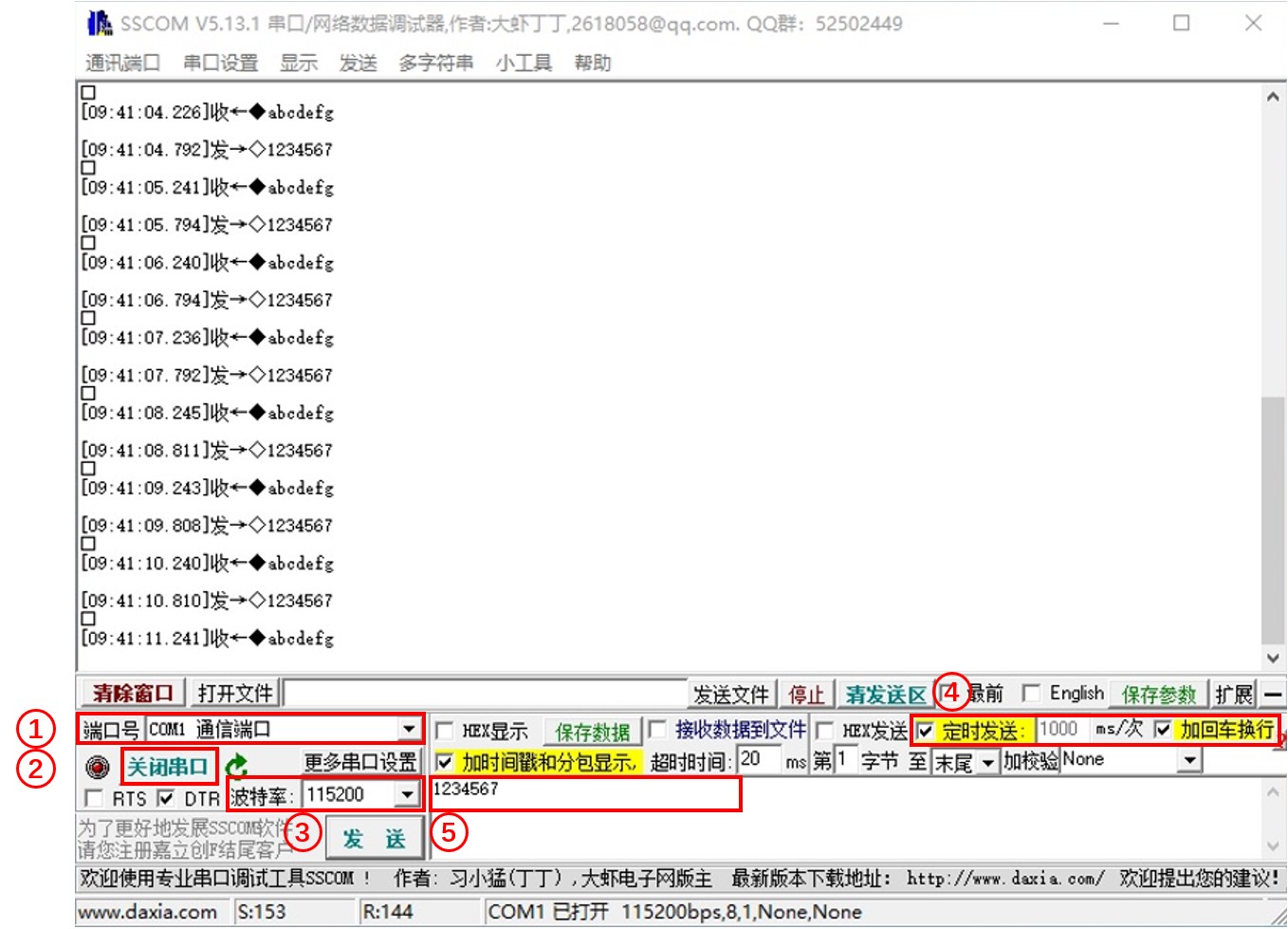

① 选择串口号
② 打开串口
③ 调整波特率
④ 选择：定时发送、加回车换行（便于查看测试结果）
⑤ 可自行输入需发送的字串
再点击桌面图标，打开另一个SSCOM串口调试助手
选择另一个需测试的串口号，其余设置可参考上述步骤
（注意：① 需设置相同的波特率确保通讯稳定；② 输入发送的字串可选择用不同的字串，以利于分辨不同串口的发送接收数据，如com1发送：1234567、com2发送：abcdefg）

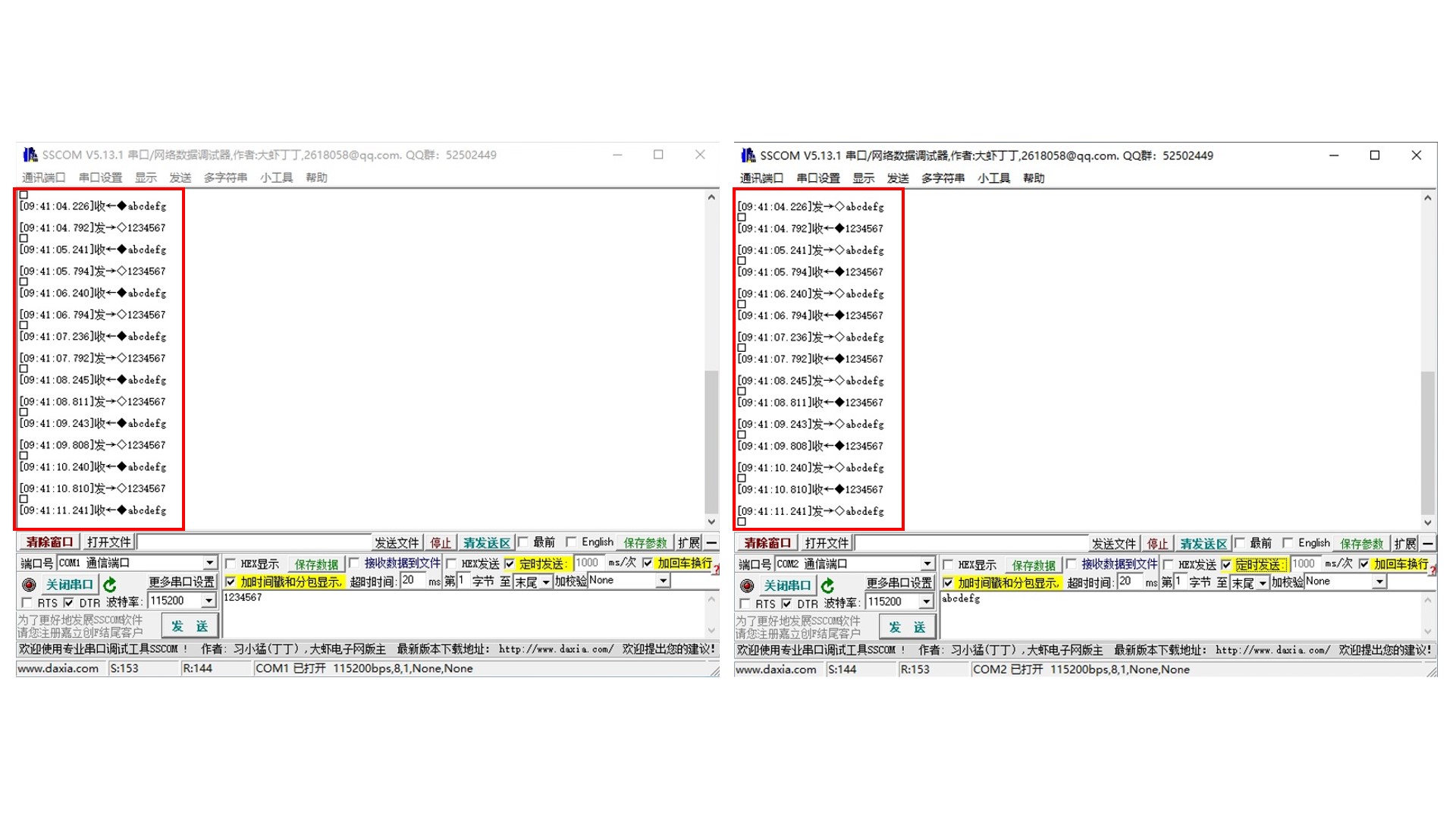

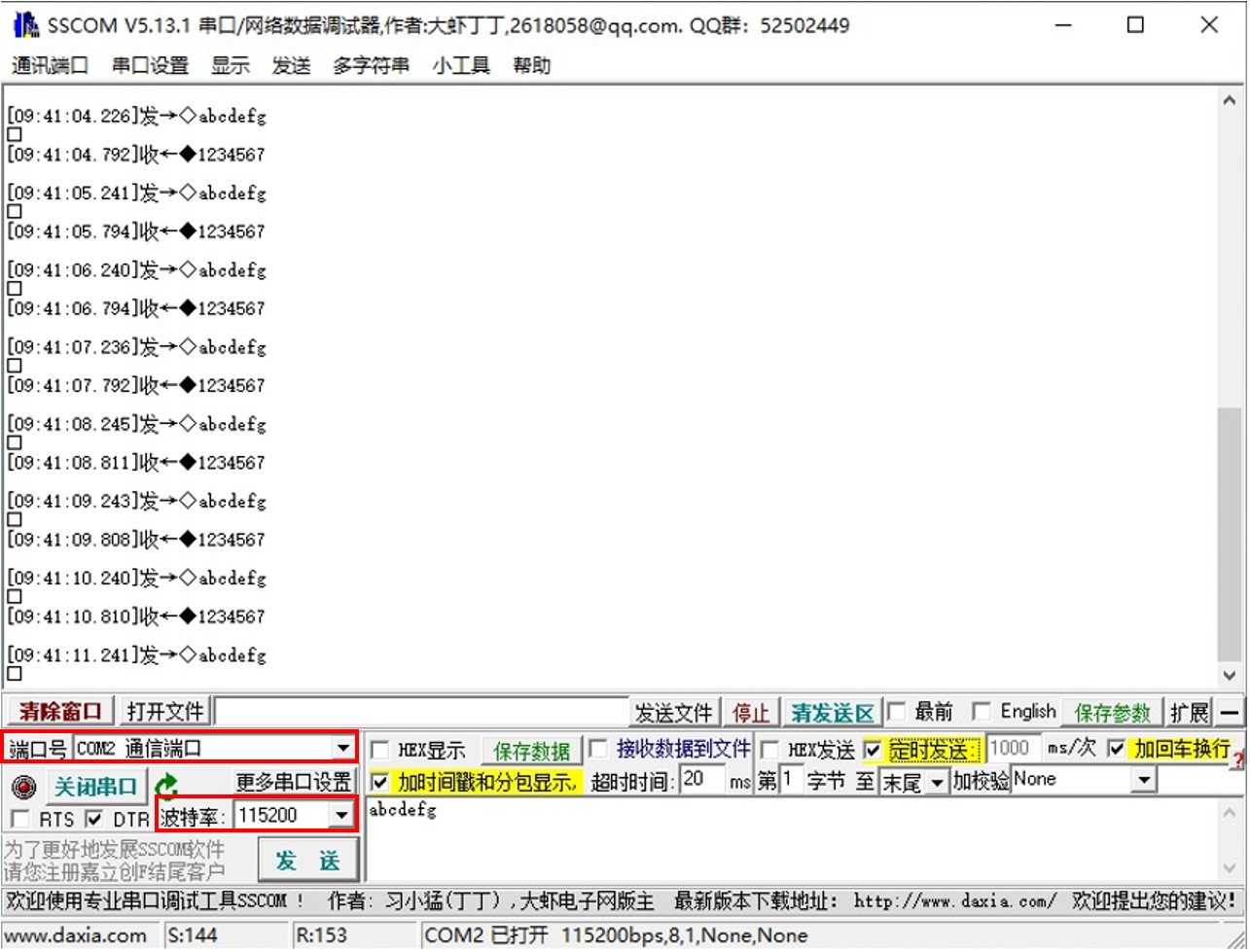

在打开的2个串口调试助手窗口中，可实时查看发送和接收的测试结果。
