JLC的下单系统是我见过的除了12306之外最烂的系统没有之一，所以必须得转gerber上传了

本来，把文件上传限制放宽一下

AD系列的文件嵌入3D之后就会比较大

搞个50M限制不行吗？

非要转GERBER导孔，然后导ger怎么也要二分钟

转换之前还要把via全部处理一遍，最少也要花30秒

如果能直接上传PCB 这两分半钟就可以省下来，干啥不好？

另外无力吐槽

他们那边用的还是99se

发pcb文件有时候就出现奇葩兼容问题

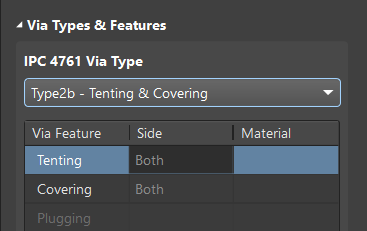

首先得设置一下过孔盖油，Type2b这是双面都盖油 不要搞错了，

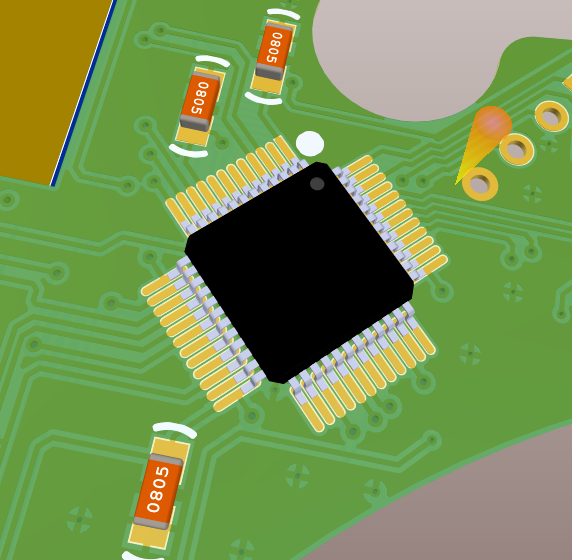

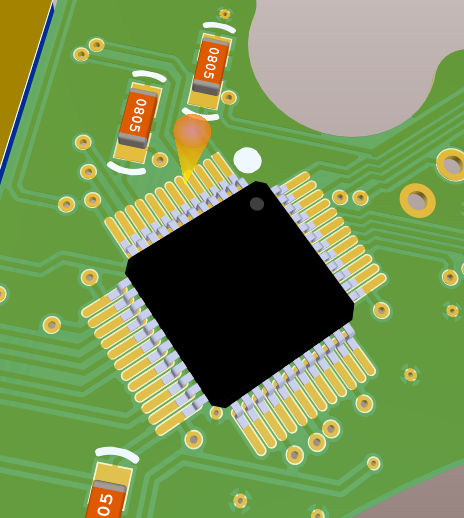

 可以用三弟预览一下（3dView）









 确保所有的via都搞好了保存文件

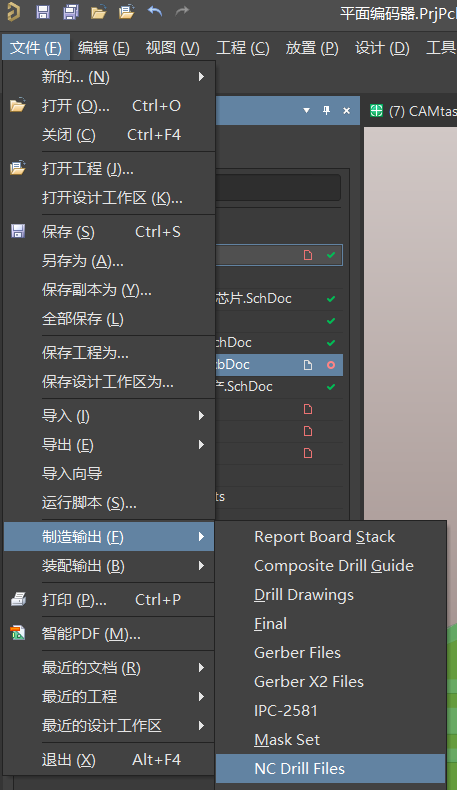

首先得导出钻孔文件

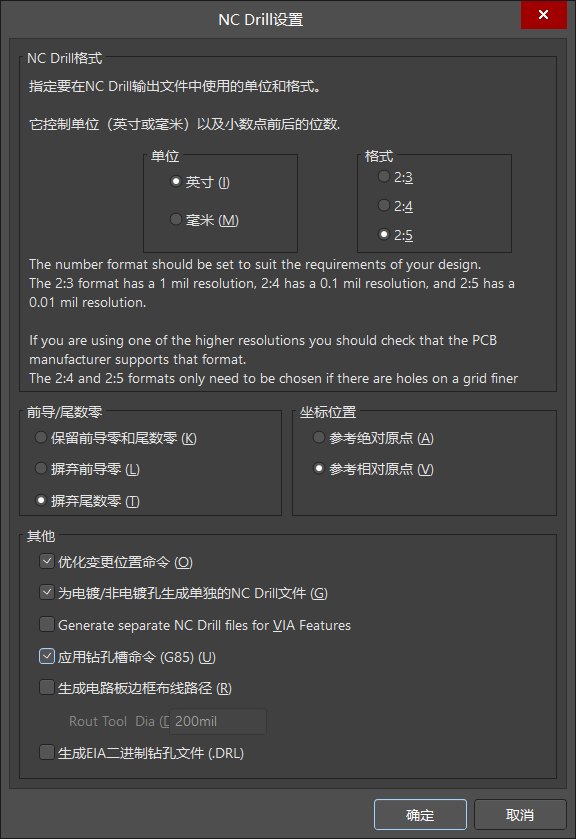

按照下图配置，然后其他就不用管了，完成后，会再输出文件夹出现一个.DRR文件

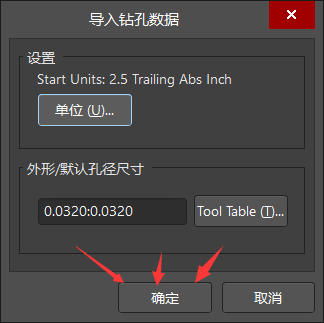

然后啥也不管 直接确定

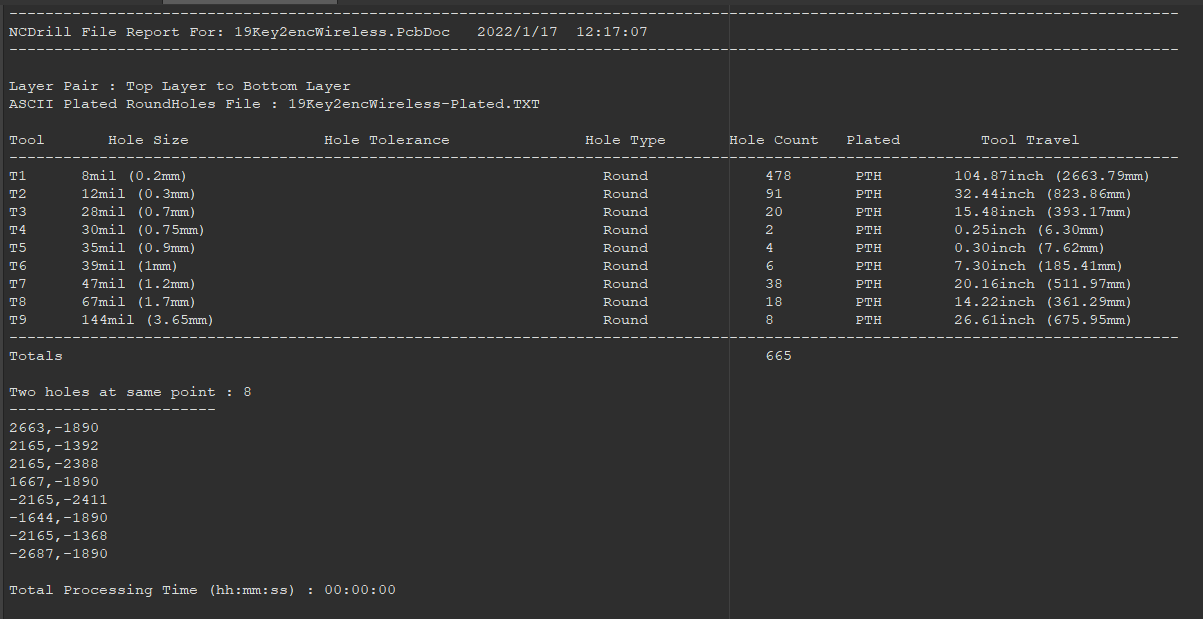

 你的 文件夹内会出现一个DRR文件

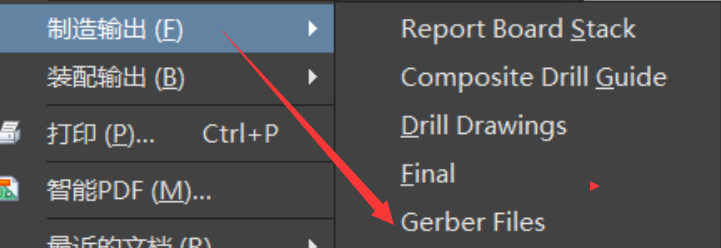

 然后再导出gerber

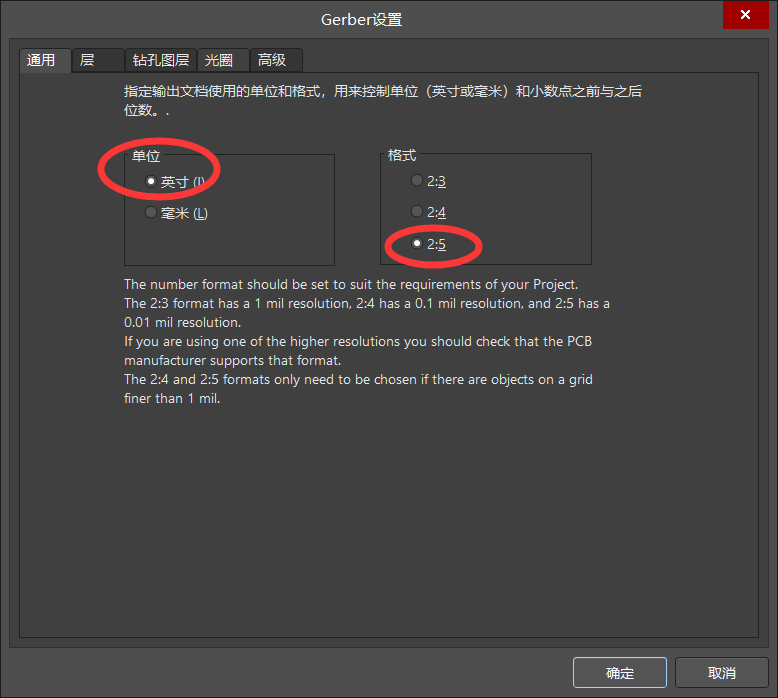

 需要配置一下参数

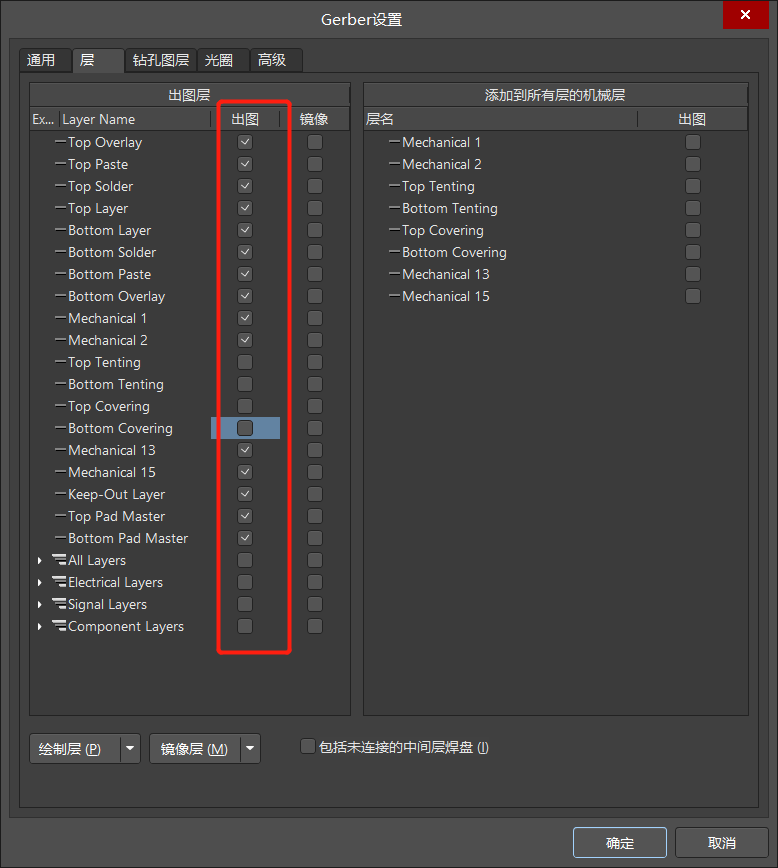

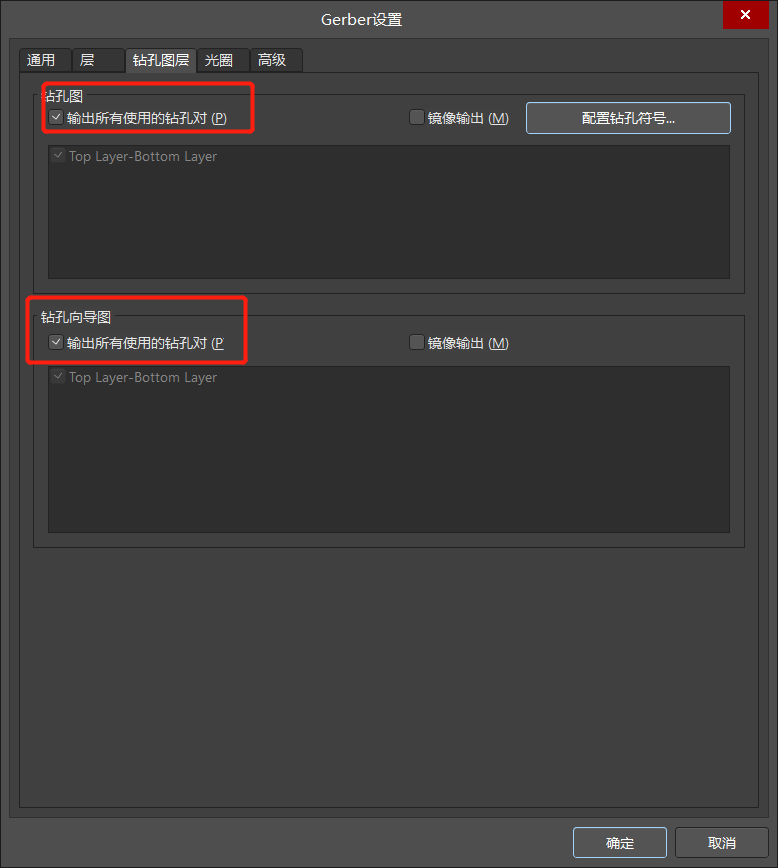

再配置一下要选择的图



 盖油信息不用选也行

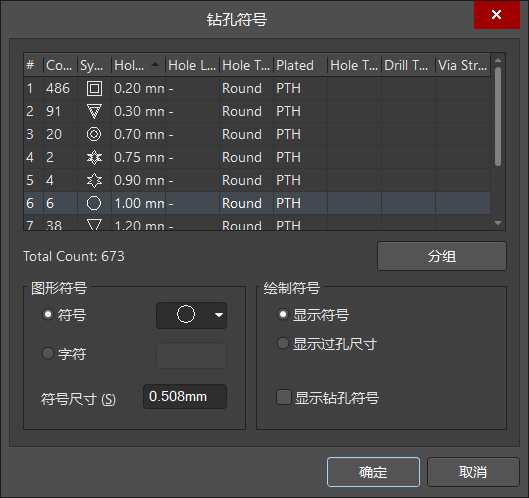

 右侧有一个钻孔符号，这个看板子吧

如果孔类型太多，就改成字符，不然就默认

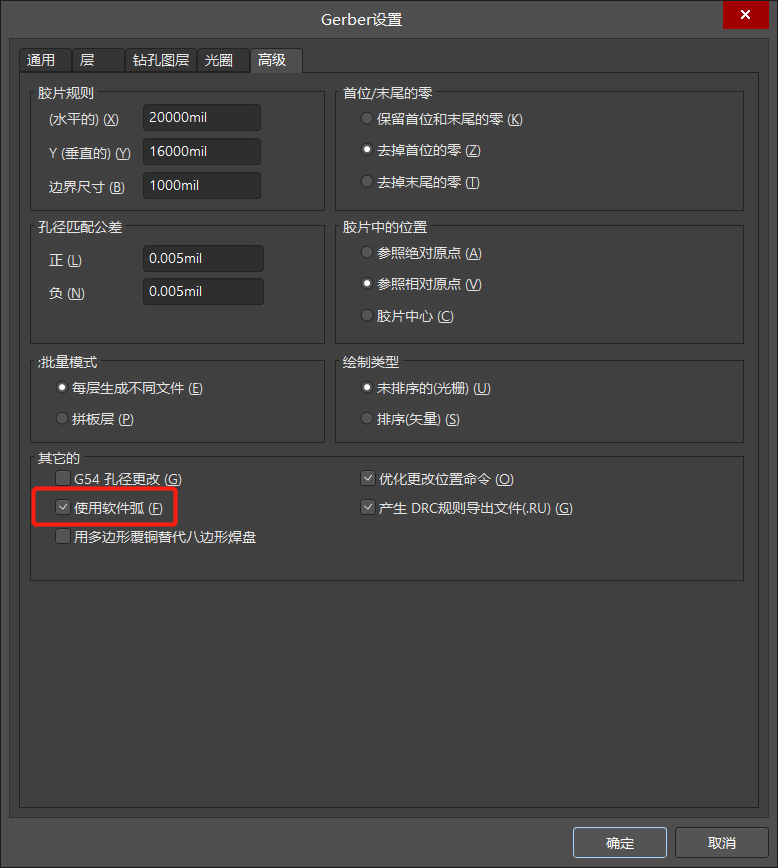

 光圈配置

并不懂这是什么意思，但是JLC用的是RS274X
