typec插座座座座座座座座座座座座座座座座座座16pin和24pin定义

首先插一句usb3.0的定义

 排列顺序是





 因为typec本身是支持usb3.0的，所以24的就不说了，全功能 正着反着都可以用

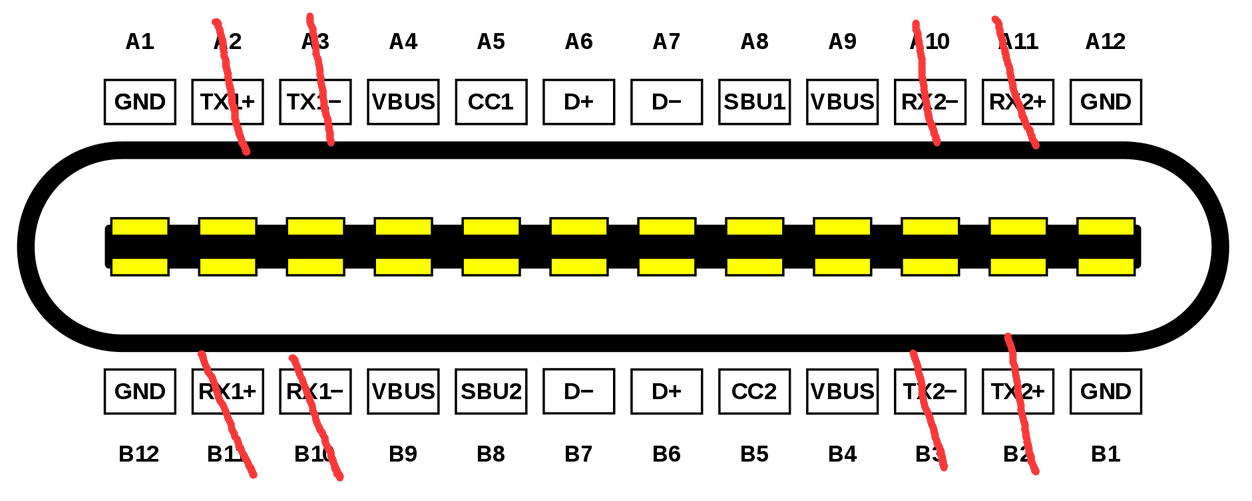

 如果是16pin的呢？少了哪几根?

其实只是usb3.0的高速信号没了

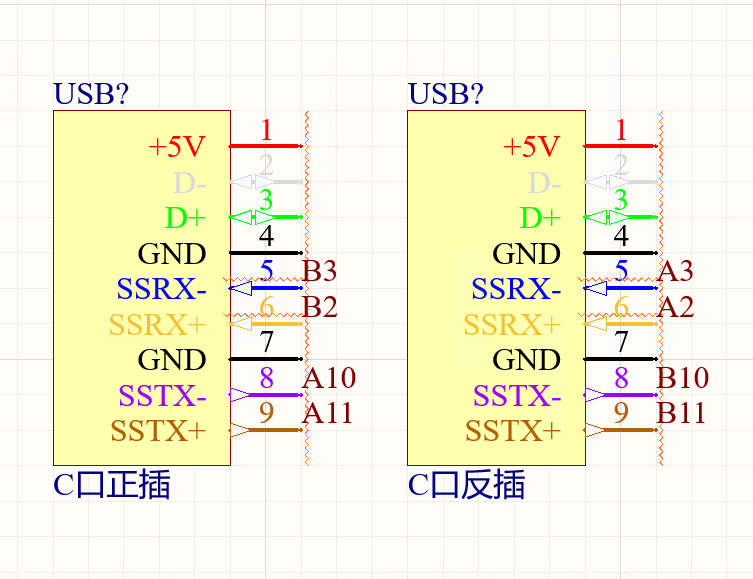

 那usb3.0的数据线插入全针脚的typec口，是如何连接的呢

这个就得看正着插入还是反着插入了（示意图仅供参考，如果你把反面当成正面，那就反着看）

一般来说，usb3.0母口a型座到typec的3.0实现反正都能用是把引脚并联的

因为数据线的线芯会把另一边空出来的，也就是数据线没有24pin的
