SDN实验五

实验 5：OpenFlow 协议分析和 OpenDaylight 安装

一、实验目的

回顾 JDK 安装配置，了解 OpenDaylight 控制的安装，以及 Mininet 如何连接；

通过抓包获取 OpenFlow 协议，验证 OpenFlow 协议和版本，了解协议内容。

二、实验任务

Mininet 生成拓扑连接 OpenDaylight，在 Mininet 上通过 ping 抓包验证 OpenFlow

1.3 协议

三、实验步骤

1. 实验环境

安装了 Ubuntu 18.04.5 Desktop amd64 的虚拟机

2. 实验过程

（1）安装 OpenDaylight 控制器

①先安装jdk

$ sudo mkdir /usr/local/java

$ sudo tar -zxvf jdk-8u251-linux-x64.tar.gz //需将 jdk 压缩包提前放在相应目录下

$ gedit ~/.bashrc

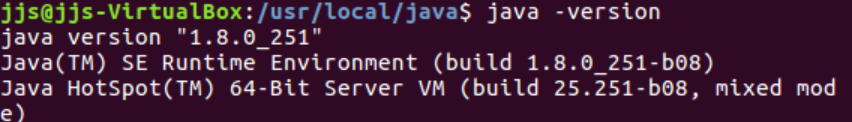

安装完整查看版本

需要注意的是在解压后要打开.bashrc文件在末尾加上

export JAVA_HOME=/usr/local/java/jdk1.8.0_251

export JRE_HOME=${JAVA_HOME}/jre

export CLASSPATH=.:${JAVA_HOME}/lib:${JRE_HOME}/lib

export PATH=${JAVA_HOME}/bin:$PATH

保存后退出

②解压安装odl

$ tar -zxvf distribution-karaf-0.6.4-Carbon.tar.gz

实验中我选择安装的是Carbon版本

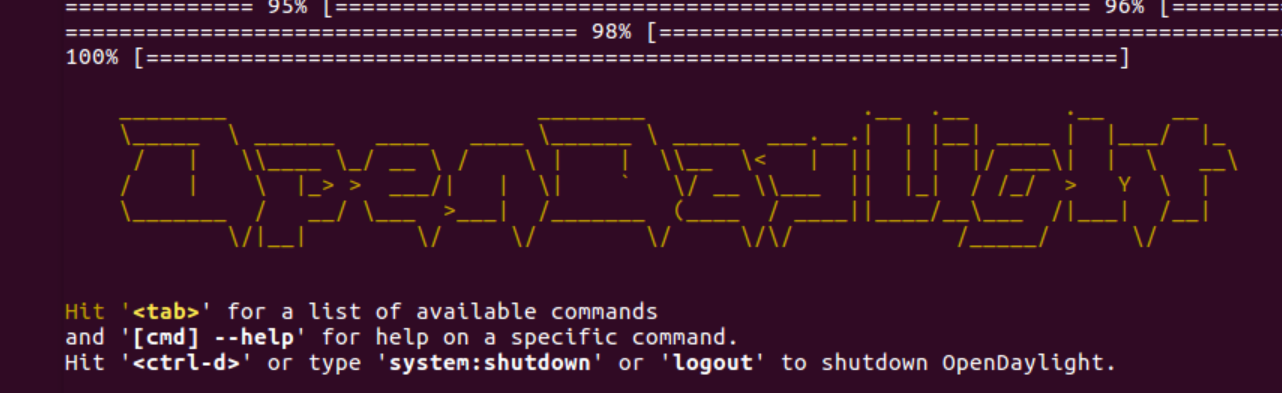

运行 karaf

$ ./distribution-karaf-0.6.4-Carbon/bin/karaf

第一启动安装插件

$ feature:install odl-restconf odl-l2switch-switch-ui odl-openflowplugin-flow-services-ui odl-mdsal-apidocs odl-dluxapps-applications

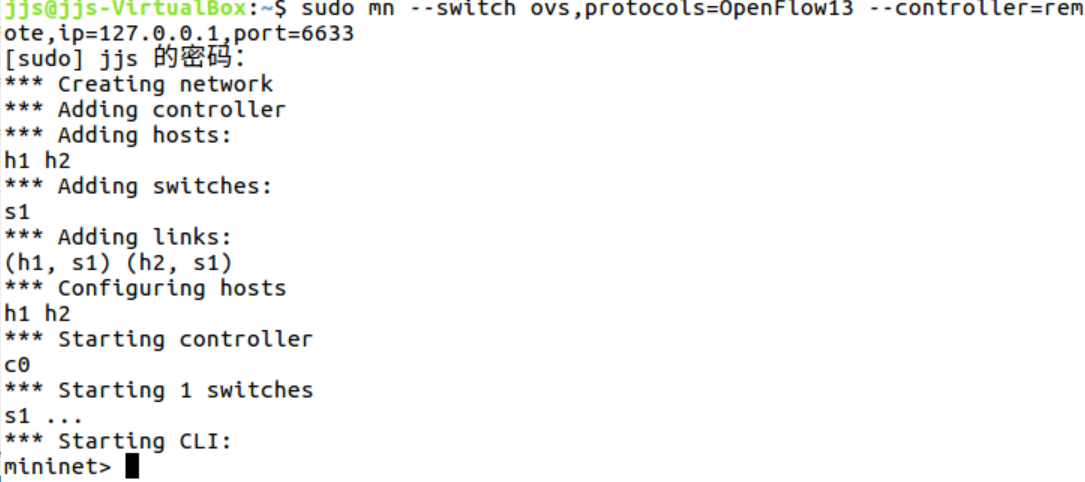

（2）启动 Mininet 虚拟机，生成一个最简拓扑并连接 OpenDaylight

$ sudo mn --switch ovs,protocols=OpenFlow13 --controller=remote,ip=[127.0.0.1],port=6633



（3）Wireshark 抓包分析 OpenFlow 1.3

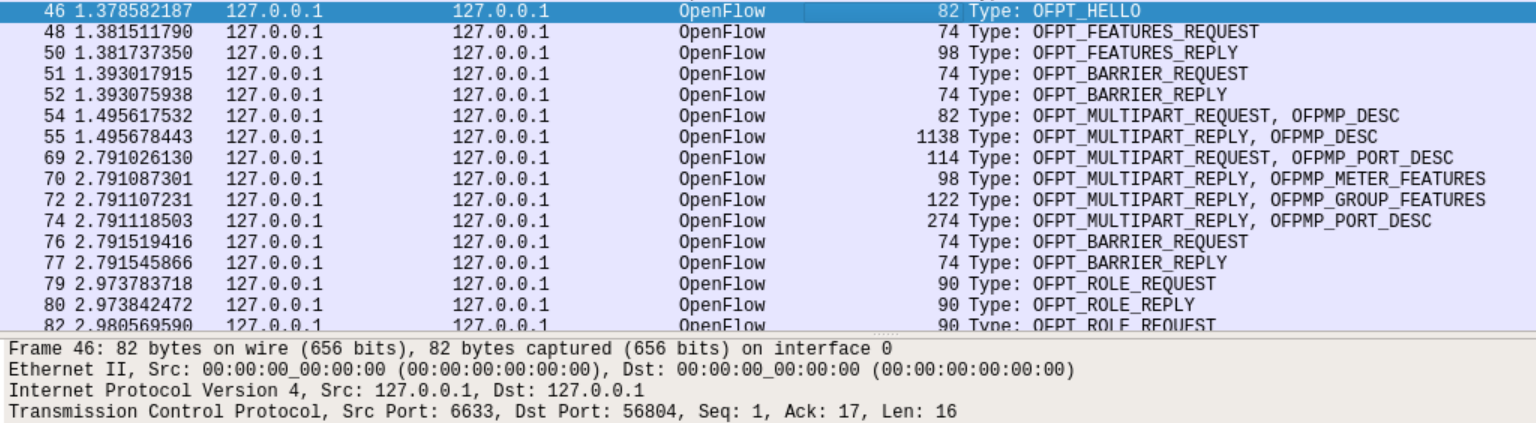

HELLO消息

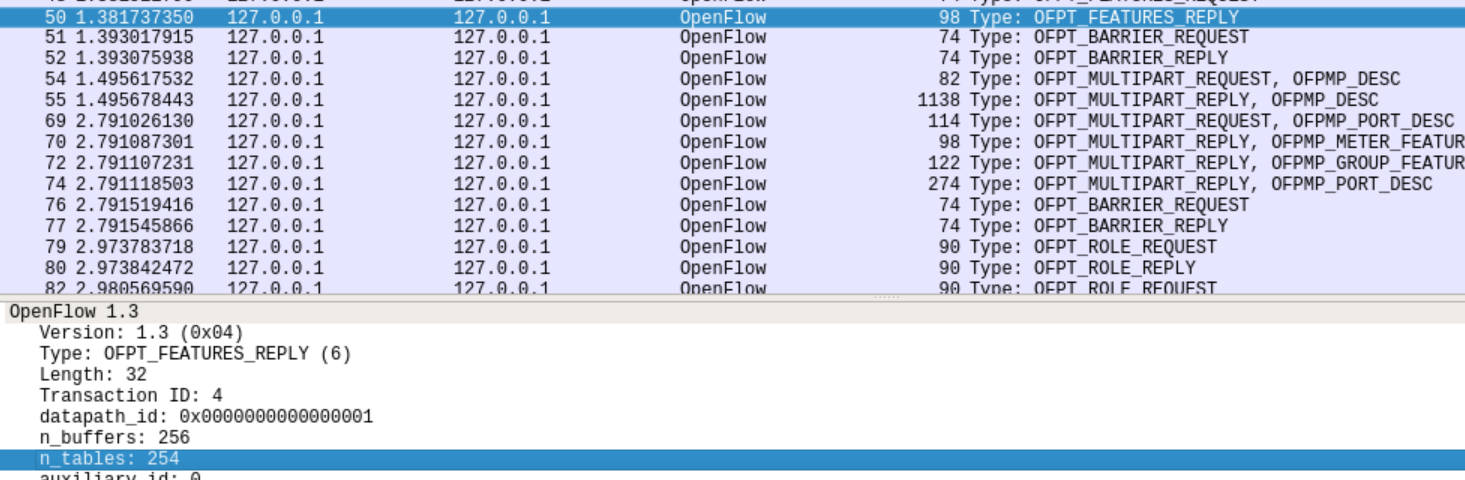

交换机流表数量

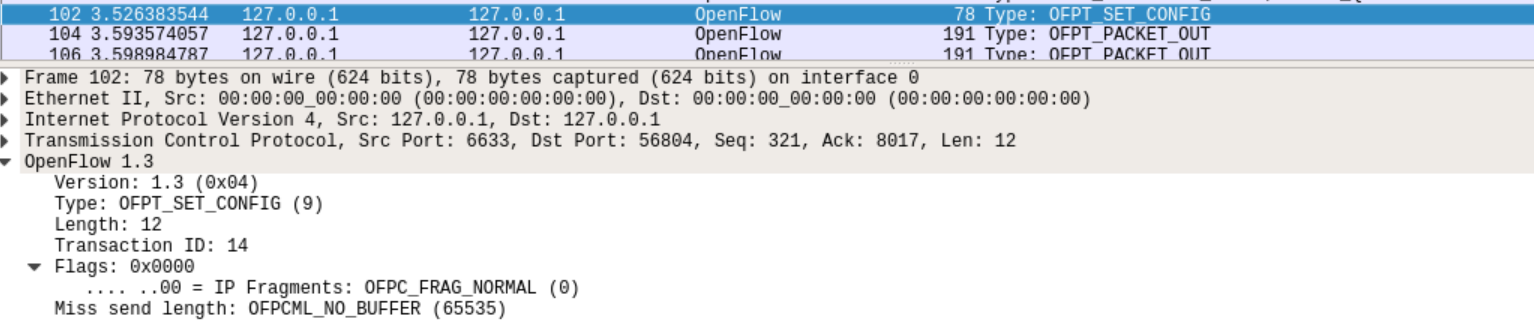

控制器向交换机下发两个配置

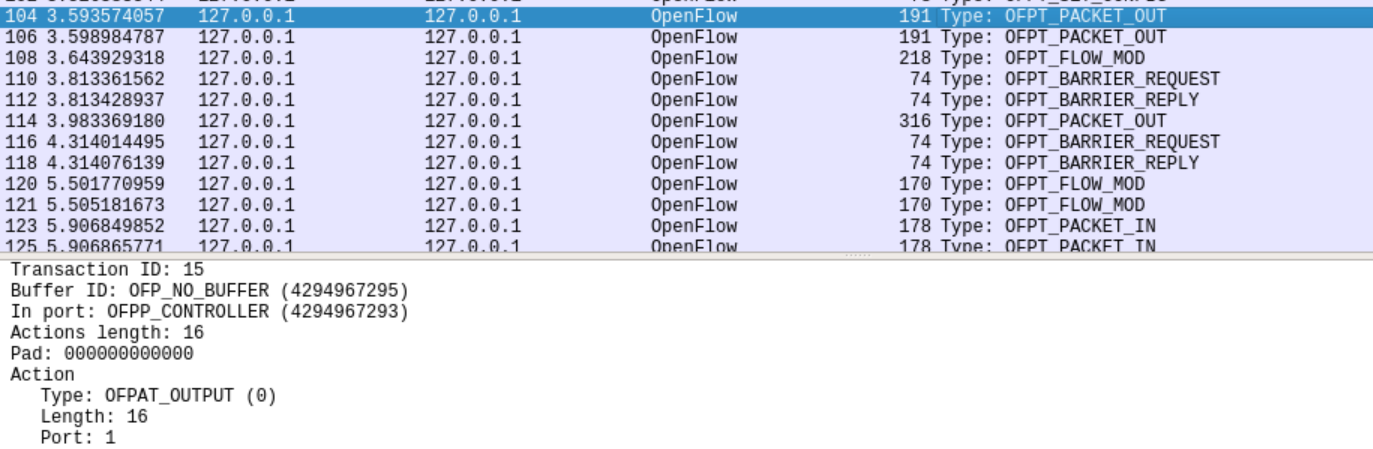

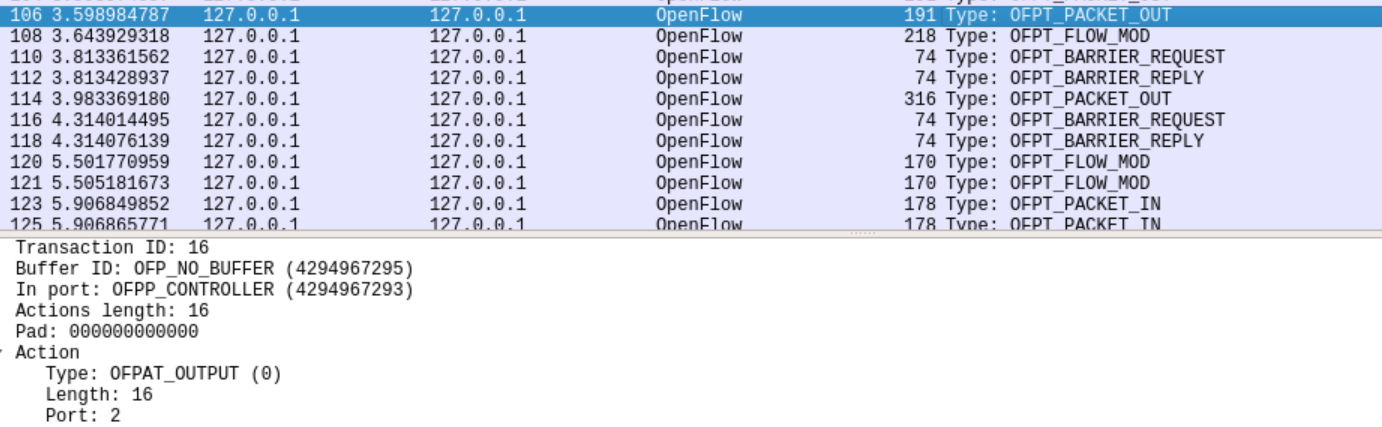

对控制器来的消息转发到 1 和 2 端口

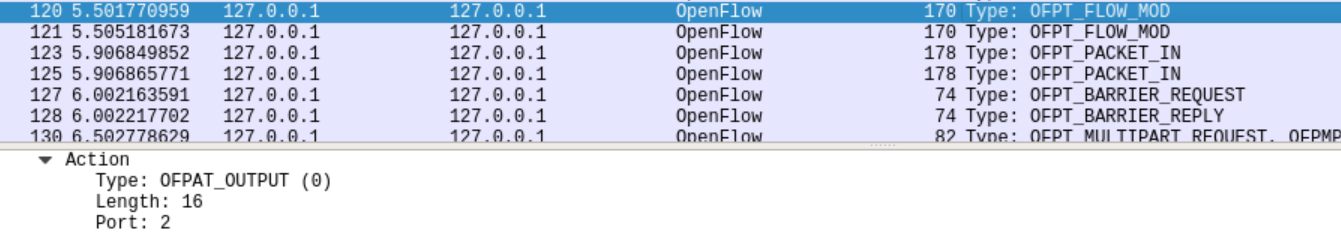

flowmod下发两条cookie不同的流表

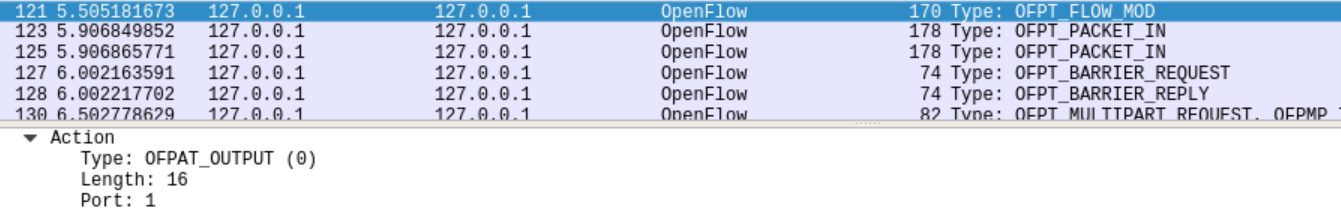

两个流表端口不同

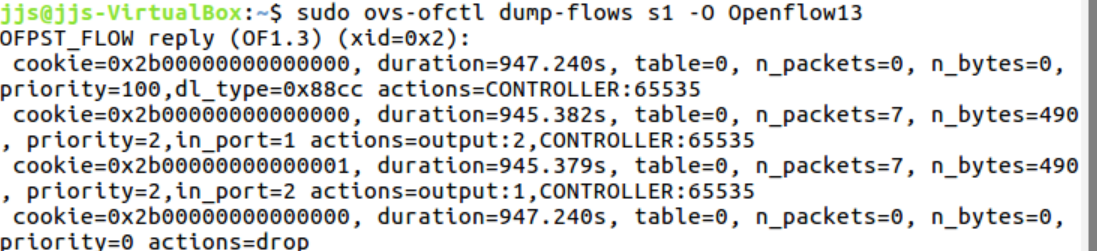

OVS 命令查看交换机中存在相应版本的流表，cookie、priority 等信息能够对应



四、实验总结

本实验较为简单，安照实验步骤一步一步做，并没有遇到太大困难。实验主要目的是为了抓包获取openflow协议，验证协议和版本，让我们更好地了解openflow协议。实验准备工作较为繁琐，主要是环境安装，其中jdk的下载安装比较麻烦，可用国内的源替代，版本稍微相差一些无伤大雅。odl控制器需要安装一些插件，有一些插件在实验指导书上给出的有一点错误，可以通过list查询得到正确的插件名后安装。实验主要的抓包步骤比较简单，要注意点是抓包需要监听的是127.0.0.1，而非10.x.x.x，后者为网卡地址，选择这个的话无法抓到openflow的包，在抓包开始后过一小段时间可以暂停抓包，防止过多包影响后续查找setconfig、flowmod等关键字，也可以直接过滤找到。
