SDN实验二

实验 2：Mininet 实验——拓扑的命令脚本生成

一、实验目的

掌握 Mininet 的自定义拓扑生成方法：命令行创建、Python 脚本编写

二、实验任务

通过使用命令行创建、Python 脚本编写生成拓扑，熟悉 Mininet 的基本功能。

三、实验步骤

1. 实验环境

安装了 Ubuntu 18.04.5 Desktop amd64 的虚拟机

2. 实验过程

（1）针对特定拓扑的命令行快速创建

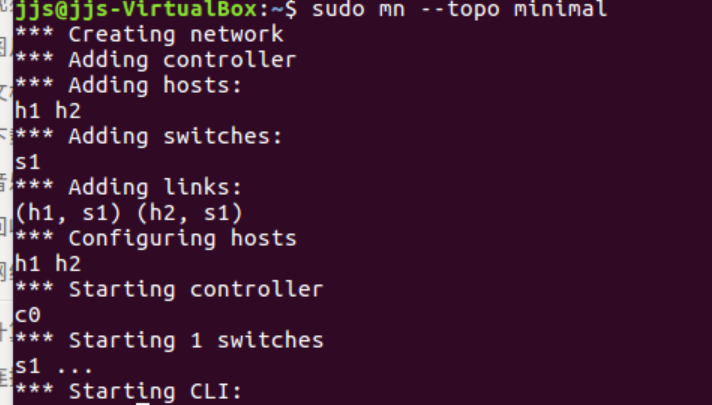

// 最小拓扑，1 台交换机下挂 2 台主机

$ sudo mn --topo minimal

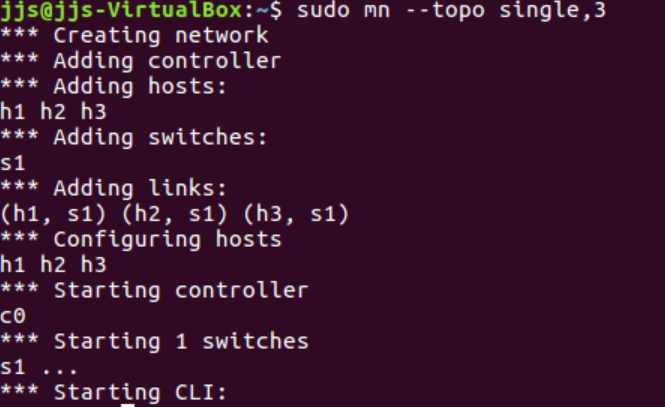

// 简单拓扑，1 台交换机下挂 n 台主机，此处 n=3，n=2 即为最小拓扑

$ sudo mn --topo single,3

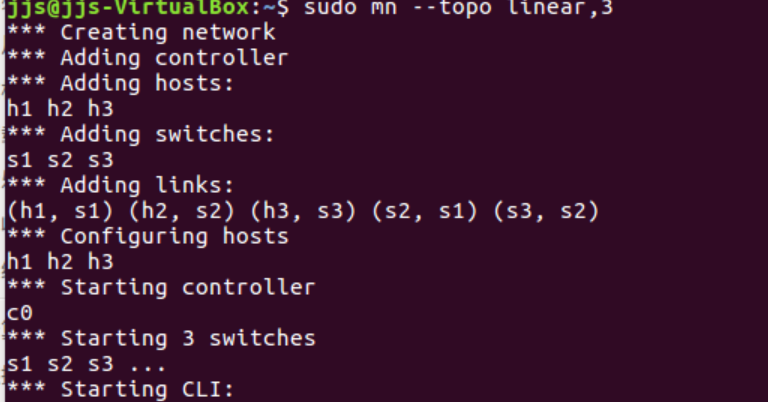

// 线性拓扑，交换机连成一线，每台交换机下挂 1 台主机，此处有 3 台交换机 3 台主机

$ sudo mn --topo linear,3

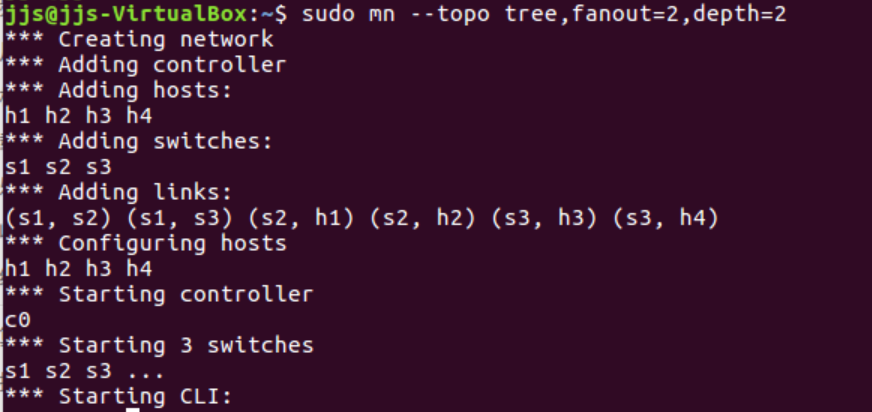

// 树形拓扑，基于深度 depth 和扇出 fanout，此处均为 2

$ sudo mn --topo tree, fanout=2,depth=2



（2）通用情形的 Python 脚本自定义创建

mytopo.py代码如下：

from mininet.net import Mininet

from mininet.node import CPULimitedHost

from mininet.link import TCLink

net = Mininet(host=CPULimitedHost, link=TCLink)

c0 = net.addController()

h1 = net.addHost('h1', cpu=0.5)

h2 = net.addHost('h2', cpu=0.5)

h3 = net.addHost('h3')

s1 = net.addSwitch('s1')

s2 = net.addSwitch('s2')

s3 = net.addSwitch('s3')

net.addLink(h1, s1, bw=10, delay='5ms',max_queue_size=1000, loss=10, use_htb=True)

net.addLink(h2, s2, bw=10, delay='5ms',max_queue_size=1000, loss=10, use_htb=True)

net.addLink(h3, s3)

net.addLink(s1, s2)

net.addLink(s2, s3)

h1.setIP('10.0.0.1', 24)

h2.setIP('10.0.0.2', 24)

h3.setIP('10.0.0.3', 24)

net.start()

net.pingAll()

net.stop()

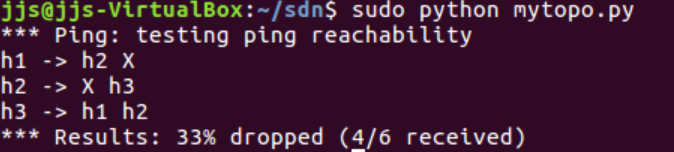

运行结果



IperfTest.py代码如下：

from mininet.net import Mininet

from mininet.node import CPULimitedHost

from mininet.link import TCLink

from mininet.util import dumpNodeConnections

from mininet.log import setLogLevel

def IperfTest():

    net = Mininet(host=CPULimitedHost, link=TCLink)

    c0 = net.addController()

    h1 = net.addHost('h1', cpu=0.5)

    h2 = net.addHost('h2', cpu=0.5)

    h3 = net.addHost('h3')

    s1 = net.addSwitch('s1')

    s2 = net.addSwitch('s2')

    s3 = net.addSwitch('s3')

    net.addLink(h1, s1, bw=10, delay='5ms',max_queue_size=1000, loss=0, use_htb=True)

    net.addLink(h2, s2, bw=10, delay='5ms',max_queue_size=1000, loss=0, use_htb=True)

    net.addLink(h3, s3)

    net.addLink(s1, s2)

    net.addLink(s2, s3)

    h1.setIP('10.0.0.1', 24)

    h2.setIP('10.0.0.2', 24)

    h3.setIP('10.0.0.3', 24)

    net.start()

    print "Dumping host connections"

    dumpNodeConnections(net.hosts)

    print "Testing network connectivity"

    net.pingAll()

    print "Testing bandwidth"

    h1, h2, h3 = net.get('h1', 'h2', 'h3')

    net.iperf((h1, h3))

    net.iperf((h2, h3))

    net.iperf((h1, h2))

    net.stop()

if __name__=='__main__':

    setLogLevel('info')

    IperfTest()

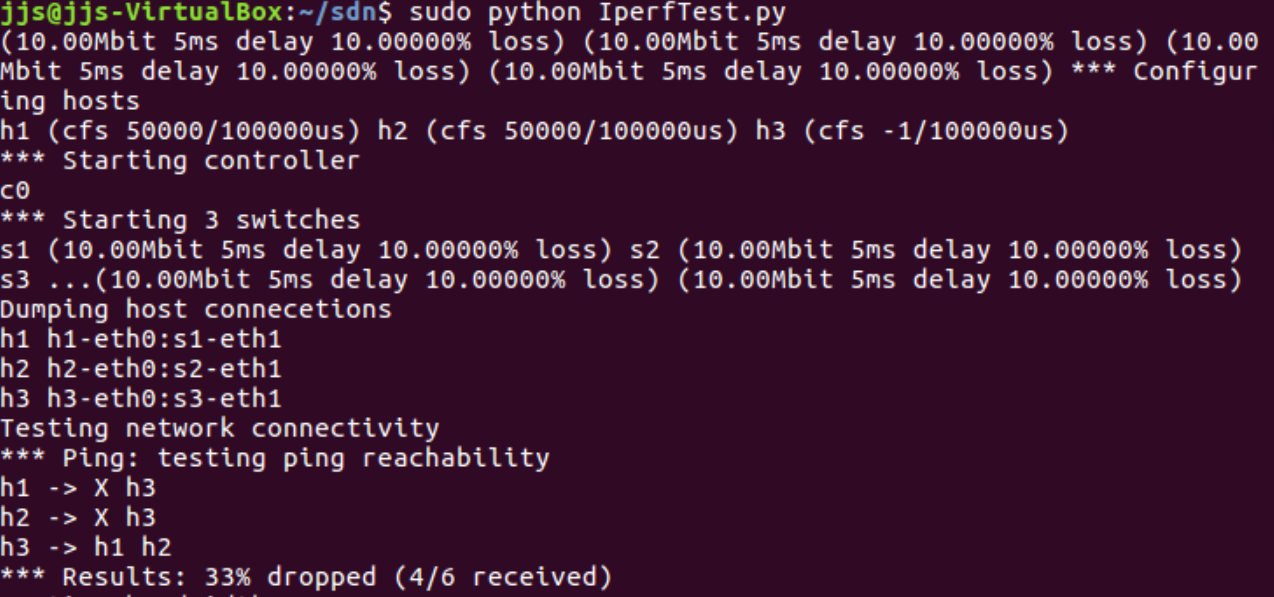

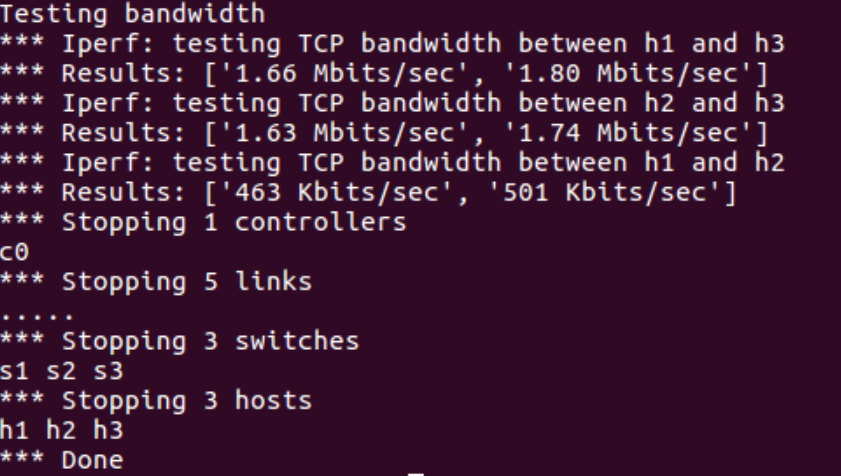

运行结果



四、实验心得

本次实验较为简单，主要时间花费在更改Python代码，使之从上回实验一的拓扑变成有3台交换机3台主机的拓扑，更改时除了添加交换机、主机外，要记得在之间添加链路。经过本次实验，我对Minenet和Linux操作更有一些心得，但还是遇到了一些问题，比如在本机上网查找资料时无法复制进虚拟机，通过查阅资料得知可以创建一个共享文件夹或者打开增强功能来实现。总体上来说本次实验较为顺利，没有遇到什么太大的困难。
