SDN实验一

实验 1：Mininet 源码安装和可视化拓扑工具

一、实验目的

掌握 Mininet 的源码安装方法和 miniedit 可视化拓扑生成工具。

二、实验任务

使用源码安装 Mininet 的 2.3.0d6 版本，并使用可视化拓扑工具生成一个最简拓

扑（1 台交换机连接 2 台主机）。

三、实验步骤

（1）源码安装

源码安装过程中可能使用到的命令

$ mkdir sdn //新建 sdn 目录（名称可自定义），所有的应用安装在该目录下

$ sudo apt-get install git //安装 git

$ cd sdn //进入 sdn 目录

$ git clone git://github.com/mininet/mininet //下载 mininet 源码

$ cd mininet

$ sudo util/install.sh -a //在 mininet 目录下执行，-a 表示完整安装

$ sudo mn --version //查看版本



本实验大部分花费的时间都在此步，主要原因有

1)Ubuntu版本安装错误

2)Mininet安装失败

3)Ubuntu更新时间长速度慢



我在本实验中主要遇到了问题3，在同学的帮助和网络搜索后我找到了解决方法，主要原理是将更新源换成在国内服务器的镜像，具体方法详见https://blog.csdn.net/qq_41822647/article/details/85122467



当出现 Enjoy Mininet! 字样时，安装完成



（2）使用可视化工具

使用到的命令

$ sudo ./mininet/examples/miniedit.py //在 Mininet 安装目录下执行



执行界面如下，可以拖动左侧边栏的主机 Host、交换机 Switch、路由器 Router、网络链路 NetLink、控制器 Controller 等组件到右侧空白处，实现网络拓扑的可视化仿真

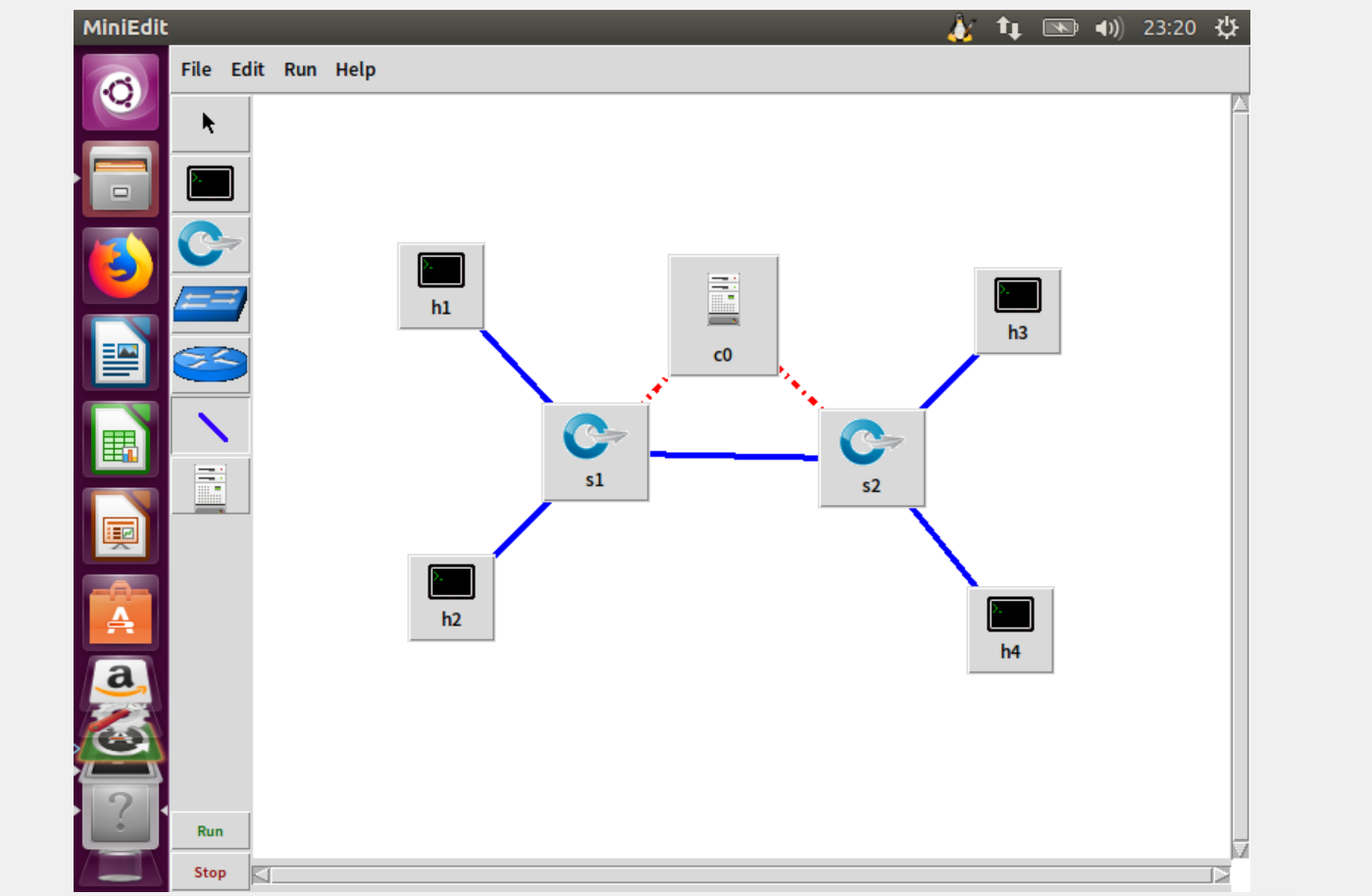

将 4 台 Host、2 台 Switch 和 1 台 Controller 拖出，并用 NetLink 连接，形成下图所示的网络拓扑



鼠标右键点击 Host 和 Controller，选择设置属性

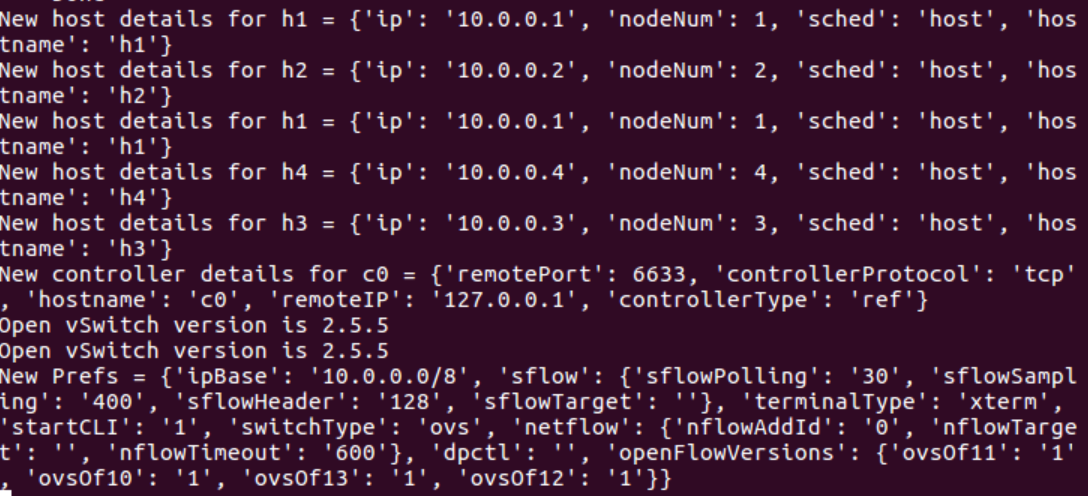

确认设置的属性

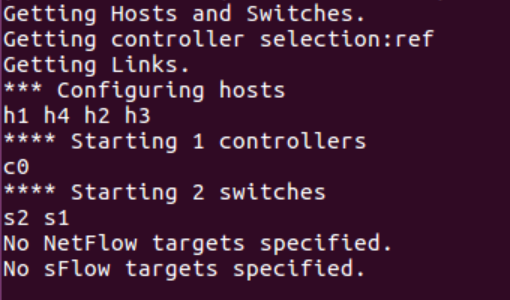

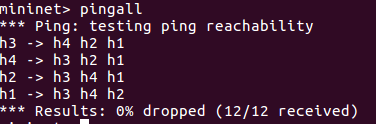

点击run并使用pingall

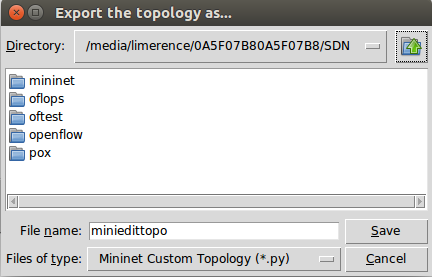

拓扑生成并确认无误之后，可以点击 miniedit 左上角的 File 菜单，选择 Export Level 2 Script，将拓扑保存为 Python 脚本

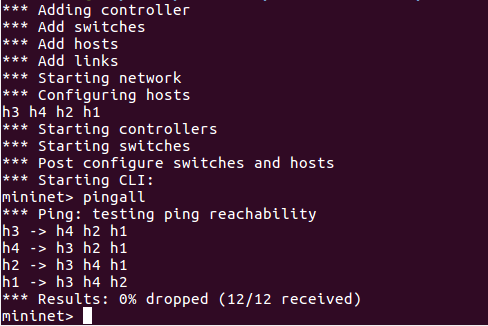

再运行



四、实验感想

本实验较为简单，主要是安装虚拟机环境和mininet，是一个适应性的过渡实验，但还是让我了解到了自己很多的不足，例如对于Linux指令不熟悉、不会使用，Python语法的遗忘，以及第一次接触虚拟机的手忙脚乱，我意识到自己几乎“啥都不会”，因此我会加强相关方面的学习，希望下次实验时能有一个令自己满意的操作。
