电弧焊（Arc Welding）实例操作步骤二： 导入零件

【3.2 导入零件】

完成了仿真项目初始化设置之后，接下来的第一步就是导入网格化了的零件。
零件是夹具安装位置和焊道生成及工艺仿真的基础。
具体过程如下：
（1）在【Process Settings窗口】的目录区域内，右键（RMC）点击几何体（Geometries）
（2）选择导入（Import）
（3）转到相应的文件夹
在打开的文件夹下，选择所需要的零件。
零件模型支持的模型格式有：
*.arc——Simufact专有的几何模型格式
*.spr——Simufact专有的带几何参考的输出模型结果格式
*.bdf——NASTRAN模型格式
*.fem,*.feb,*.sfc——simufact.forming simufact.mesh生成的网格模型
*.stl——一般用于夹具的通用三角形网格几何模型


获取更多信息，可以参考随机帮助文档：<installation path>\simufact\welding\<version>\docs\infosheets\Meshing_en.pdf

【提示】导入零件的替代途径

从文件管理器中将需要导入的零件模型拖放到Geometries节点中，也可以导入零件。

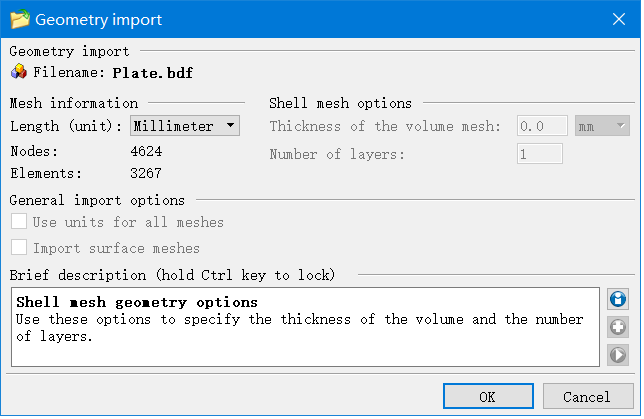

选中要导入的零件后，系统会弹出设置菜单，进一步确认模型的单位，在simufact中，模型尺寸与工艺过程仿真中的单位必须统一，即在导入模型后，设定单位与模型建立时采用的模型要保持一致，否则，simufact会错误地按比例缩放，然后给出错误的计算结果。

选中Use Units for all meshed复选框，只要网格是准确划分的，就能保证导入模型的单位、材料和加载形式都能保持一致。

通常使用mm作为模型的长度单位。

如果导入的面几何网格，Import surface meshes复选框恢复可选。

如果选中Import surface meshes，则可以保持导入模型的原始状态，并可以作为夹具、填充和支撑等工具使用。

如果不选中Import surface meshes而导入，则有可能将2D模型拉伸成3D模型，该功能对板单元尤其重要。此时Shell mesh option功能区域激活。输入板单元的厚度（mm）以及拉伸方向的层号。

此时应注意，如果网格与挤压不匹配的话，可能会重新激活该设置。但是3D网格对仿真而言可能不起作用。



至此，导入的零件模型会在对象目录区域的几何模型下列出。

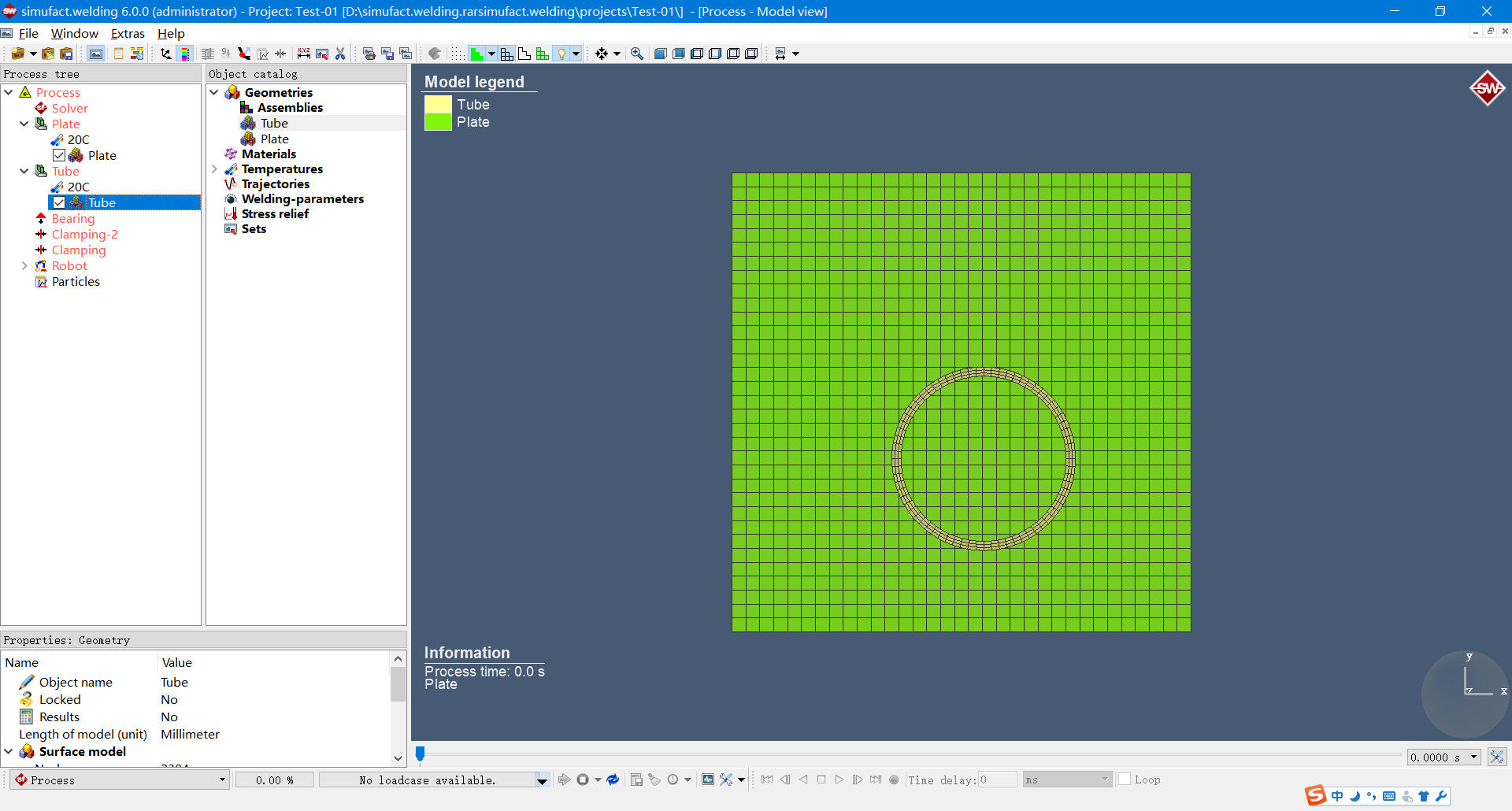

然后，通过拖放的方式，将零件模型拖放到工艺序列区域列表中的每一个Component下，为其指定模型后，在系统界面右侧的可视化区域就会显示上述零件模型。

至此，导入零件模型OK！
