GPS地图生成04之数据预处理
对GPS轨迹进行裁剪、跳跃点剪断等预处理
1. 引言¶
下载的轨迹数据来源真实，并非特意模拟的轨迹数据，所以质量问题十分严重，进行预处理就显得尤为重要
2. 裁剪¶
我们将下载的岳麓山轨迹数据加载入QGIS，并使用OSM作为底图：
可以看到，存在着远超出长沙市范围的数据，这个是显然的必须要去除的
结合实际情况，第一次裁剪范围设置为岳麓山及周边的橘子洲、桃花岭、梅溪湖等，如图：
对应的分界点坐标为：
- 112.96715,28.14384 （右下）
- 112.85616,28.21707 （左上）
由于我们此次的本意（轨迹数据关键词）是岳麓山景区，第二次划分则以岳麓山景区边界为划分依据，如图所示：
对应的分界点坐标为：
- 112.943637,28.170235 （右下）
- 112.917099,28.203567 （左上）
In [39]:
class MBR:
def __init__(self, min_lat, min_lng, max_lat, max_lng):
self.min_lat = min_lat
self.min_lng = min_lng
self.max_lat = max_lat
self.max_lng = max_lng
def contains(self, lat, lng):
return self.min_lat <= lat < self.max_lat and self.min_lng <= lng < self.max_lng定义MBR
In [40]:
big_MBR = MBR(28.14384, 112.85616, 28.21707, 112.96715)
small_MBR = MBR(28.170235, 112.917099, 28.203567, 112.943637)遍历文件夹中的所有文件
In [41]:
import os
file = os.listdir('./trackdata')
trip_files = []
for trip_file in file:
if trip_file.startswith('trip_'):
trip_files.append(trip_file)
trip_files.__len__()Out[41]:
1158对每个文件中的轨迹点进行遍历，包含在MBR中就另存为
In [43]:
dir = './trackdata/'
for trip_file in trip_files:
with open(dir+trip_file) as tf:
# print(trip_file)
tmp = []
for trip_line in tf:
point = trip_line.split(' ')
if big_MBR.contains(float(point[0]),float(point[1])):
tmp.append(trip_line)
# print(len(tmp))
if(len(tmp) > 1):
with open(dir+'clip/'+trip_file,'w') as cf:
cf.writelines(tmp)
with open(dir+'clip/all.csv','a') as af:
af.writelines(tmp)
# print(trip_file)以上是对大的范围剪裁，裁减结果如图：
In [44]:
dir = './trackdata/'
for trip_file in trip_files:
with open(dir+trip_file) as tf:
# print(trip_file)
tmp = []
for trip_line in tf:
point = trip_line.split(' ')
if small_MBR.contains(float(point[0]),float(point[1])):
tmp.append(trip_line)
# print(len(tmp))
if(len(tmp) > 1):
with open(dir+'clip_yuelushan/'+trip_file,'w') as cf:
cf.writelines(tmp)
with open(dir+'clip_yulushan/all.csv','a') as af:
af.writelines(tmp)以上是对岳麓山进行裁减，结果如图：
不妨将裁减的轨迹放入KDE程序中运行，得到KDE图像：
看到跳来跳去的线，显然下一步的工作是跳跃点去除
3. 跳跃点去除¶
前后点之间距离过大视为跳跃点，将这两点切断，该轨迹后面的点设为新的轨迹
定义包含距离计算的实体类：
In [1]:
import math
EARTH_MEAN_RADIUS_METER = 6371008.7714
class SPoint:
def __init__(self, lat, lng):
self.lat = lat
self.lng = lng
def __str__(self):
return '({},{})'.format(self.lat, self.lng)
def __eq__(self, other):
return self.lat == other.lat and self.lng == other.lng
# returns the distance in meters between two points specified in degrees (Haversine formula).
def distance(a, b):
return haversine_distance(a, b)
def haversine_distance(a, b):
if a.__eq__(b):
return 0.0
delta_lat = math.radians(b.lat - a.lat)
delta_lng = math.radians(b.lng - a.lng)
h = math.sin(delta_lat / 2.0) * math.sin(delta_lat / 2.0) + math.cos(math.radians(a.lat)) * math.cos(
math.radians(b.lat)) * math.sin(delta_lng / 2.0) * math.sin(delta_lng / 2.0)
c = 2.0 * math.atan2(math.sqrt(h), math.sqrt(1 - h))
d = EARTH_MEAN_RADIUS_METER * c
return dIn [2]:
distance(SPoint(28.00100,118.00001),SPoint(28.00002,118.00000))Out[2]:
108.97560082918801读取文件：
In [5]:
import os
file = os.listdir('./trackdata/clip_yuelushan/')
trip_files = []
for trip_file in file:
if trip_file.startswith('trip_'):
trip_files.append(trip_file)
trip_files.__len__()Out[5]:
995跳跃点去除：
In [19]:
dir = './trackdata/clip_yuelushan/'
MAX_SAPN = 20
for trip_file in trip_files:
with open(dir+trip_file) as tf:
# print(trip_file)
tmp = []
num = 0
tag = ''
lines = tf.readlines()
for i in range(len(lines)-1):
point1 = lines[i].split(' ')
point2 = lines[i+1].split(' ')
if distance(SPoint(float(point1[0]),float(point1[1])),SPoint(float(point2[0]),float(point2[1]))) < MAX_SAPN:
tmp.append(lines[i])
else:
if(len(tmp) > 1):
if num > 0:
tag = '_' + str(num)
with open('./trackdata/'+'jumpfilter_yueluhsan/'+trip_file[:-4]+tag+'.txt','w') as cf:
cf.writelines(tmp)
with open('./trackdata/'+'jumpfilter_yueluhsan/all.csv','a') as af:
af.writelines(tmp)
num = num + 1
tmp.clear()
if(len(tmp) > 1):
tmp.append(lines[len(lines)-1])
if num > 0:
tag = '_' + str(num)
with open('./trackdata/'+'jumpfilter_yueluhsan/'+trip_file[:-4]+tag+'.txt','w') as cf:
cf.writelines(tmp)
with open('./trackdata/'+'jumpfilter_yueluhsan/all.csv','a') as af:

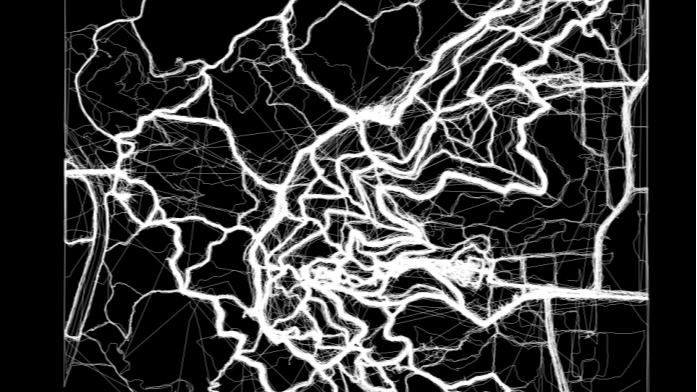

af.writelines(tmp)再运行KDE程序得到图像：
看起来似乎好多了
以下是对另一个剪裁进行跳跃点剔除：
In [3]:
import os
file = os.listdir('./trackdata/clip/')
trip_files = []
for trip_file in file:
if trip_file.startswith('trip_'):
trip_files.append(trip_file)
trip_files.__len__()Out[3]:
1013In [4]:
dir = './trackdata/clip/'
MAX_SAPN = 20
for trip_file in trip_files:
with open(dir+trip_file) as tf:
# print(trip_file)
tmp = []
num = 0
tag = ''
lines = tf.readlines()
for i in range(len(lines)-1):
point1 = lines[i].split(' ')
point2 = lines[i+1].split(' ')
if distance(SPoint(float(point1[0]),float(point1[1])),SPoint(float(point2[0]),float(point2[1]))) < MAX_SAPN:
tmp.append(lines[i])
else:
if(len(tmp) > 1):
if num > 0:
tag = '_' + str(num)
with open('./trackdata/'+'jumpfilter/'+trip_file[:-4]+tag+'.txt','w') as cf:
cf.writelines(tmp)
with open('./trackdata/'+'jumpfilter/all.csv','a') as af:
af.writelines(tmp)
num = num + 1
tmp.clear()
if(len(tmp) > 1):
tmp.append(lines[len(lines)-1])
if num > 0:
tag = '_' + str(num)
with open('./trackdata/'+'jumpfilter/'+trip_file[:-4]+tag+'.txt','w') as cf:
cf.writelines(tmp)
with open('./trackdata/'+'jumpfilter/all.csv','a') as af:
af.writelines(tmp)4. 关于滞留点¶
滞留点就是游客停留或者以很慢速度行走的地方，这些地方会造成点聚集，对结果有一定影响，但同时这些点也是重要的点，可以用来挖掘重要区域
5. 关于运动方式¶
运动方式其实主要是对于游客运动模式的思考，游客主要的运动方式为步行，但也有骑行、驾车、缆车等方式
可以根据速度进行一个划分，根据速度大小进行相应的剔除
考虑到实际情况，一般，景区内车辆能走的道路行人都能走，行人能走的车辆不一定能走
笔者想要的是面向行人的导航地图，所以此处笔者认为可以不处理，另外，在跳跃点剔除那里，由于手机的GPS采样时间有个默认值，我们可以认为对速度过快的也进行了剔除
