概述

这一节主要讲解如何使用J-Link对瑞萨RA芯片进行烧录。

视频教学

听不到声音的请点击跳转进行观看。
https://www.bilibili.com/video/BV1Y64y1q7Nk/?spm_id_from=333.788

瑞萨e2studio(3)----使用J-Link烧写程序到瑞萨芯片

csdn付费课程

付费课程更加详细。
https://edu.csdn.net/course/detail/36131

硬件准备

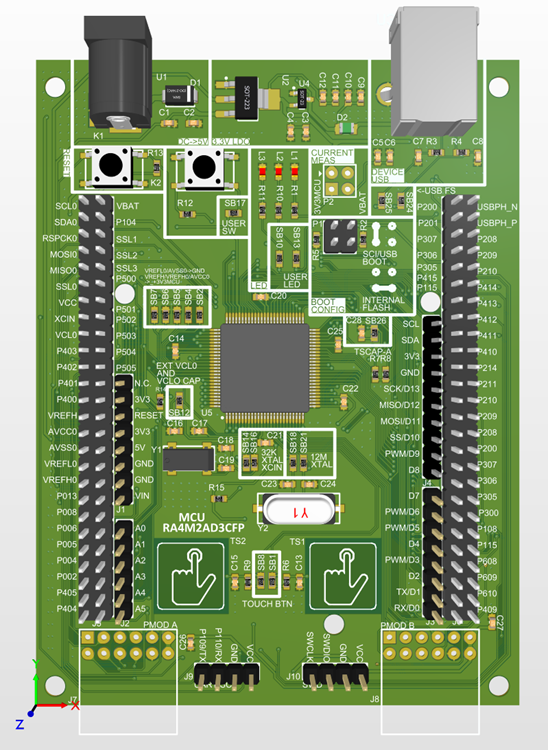

首先需要准备一个开发板，这里我准备的是芯片型号R7FA4M2AD3CFP的开发板：

开发板购买链接

可以在微信小程序中进行购买。

软件准备

由于瑞萨芯片是最近才出的芯片，所以旧版的J-Link软件不一定支持，所欲需要下载较新的软件。
下载地址：https://www.segger.com/downloads/jlink/

下载完成之后进行安装即可。

hex文件准备

hex的全称是Intel HEX，此类文件通常用于传输将被存于ROM或者EPROM中的程序和数据。是由一行行符合Intel HEX文件格式的文本所构成的ASCII文本文件。大多数EPROM编程器或模拟器使用Intel HEX文件。HEX文件记录由对应机器语言码和/或常量数据的十六进制编码数字组成。
本章使用的例程为瑞萨e2studio(2)----GPIO输出：https://blog.csdn.net/qq_24312945/article/details/119540177
配置e2studio输出hex文件，选择项目->属性，配置如下所示。

之后选择C/C++构建->设置->工具设置->GNU ARM Cross Create Flash Image->General，在Output file format中选择Intel HEX进行输出HEX文件。

对程序进行重新编译，就会出现hex文件，文件一般在该项目的Debug文件夹中。

J-Link与瑞萨开发板进行SWD方式接线

J-Link接口如下所示。

J-Link	开发板
2pin->3.3V	VCC
4pin->GND	GND
7pin->SWDIO	SWDIO
9pin->SWCLK	SWCLK

烧录

打开J-Flash Lite进行烧录。

将芯片型号以及烧录方式选择好。

选择烧录文件。

HEX文件下载。

之后对开发板进行断电或者复位即可查看效果。

视频演示

最后
