概述

本篇文章主要介绍如何使用UART串口烧写程序到瑞萨芯片，并以实际项目进行演示。

视频教学

听不到声音的请点击跳转进行观看。
https://www.bilibili.com/video/BV1CR4y147ok/

瑞萨e2studio(4)——使用UART串口烧写程序到瑞萨芯片

csdn付费课程

付费课程更加详细。
https://edu.csdn.net/course/detail/36131

硬件准备

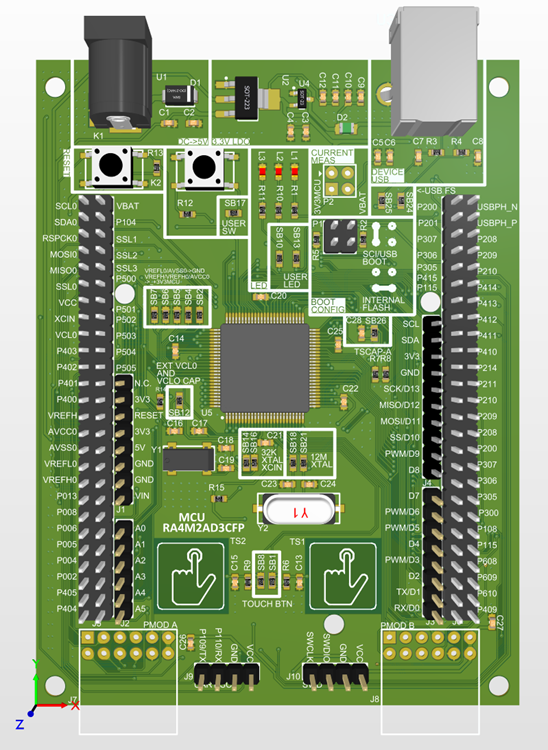

首先需要准备一个开发板，这里我准备的是芯片型号R7FA4M2AD3CFP的开发板：

开发板购买链接

可以在微信小程序中进行购买。

软件准备

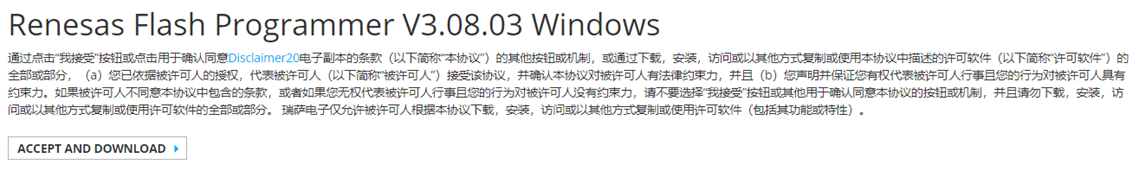

需要下载Renesas Flash软件，所以可以进入瑞萨官网进行下载。
下载地址：https://www2.renesas.cn/us/zh/document/swe/renesas-flash-programmer-v30803-windows?language=en&r=488871

下载完成之后进行安装即可。

hex文件准备

hex文件格式是可以烧写到单片机中，被单片机执行的一种文件格式，生成Hex文件的方式有很多种，可以通过不同的编译器将C程序或者汇编程序编译生成hex。
本章使用的例程为瑞萨e2studio(2)----GPIO输出：https://blog.csdn.net/qq_24312945/article/details/119540177
配置e2studio输出hex文件，选择项目->属性，配置如下所示。

之后选择C/C++构建->设置->工具设置->GNU ARM Cross Create Flash Image->General，在Output file format中选择Intel HEX进行输出HEX文件。

对程序进行重新编译，就会出现hex文件，文件一般在该项目的Debug文件夹中。

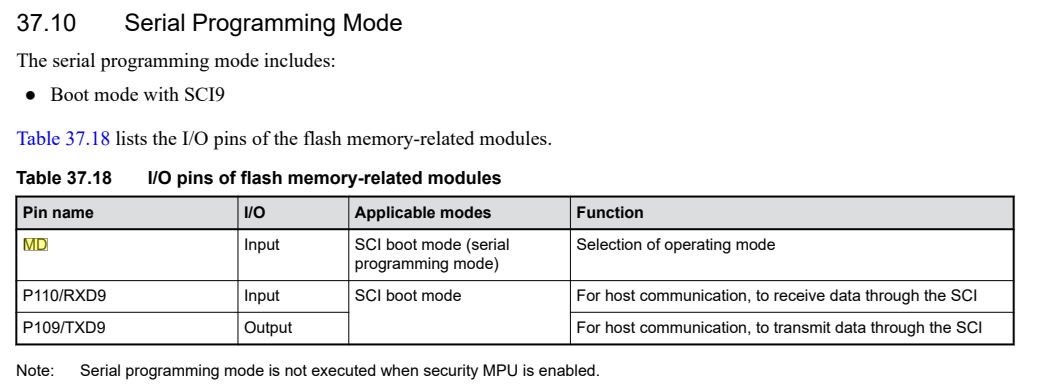

UART串口与瑞萨开发板进行接线

UART串口	开发板
3.3V	VCC
GND	GND
RXD	P109/TXD9
TXD	P110/RXD9
P201/MD	GND

烧录

打开Renesas Flash Programmer进行烧录。

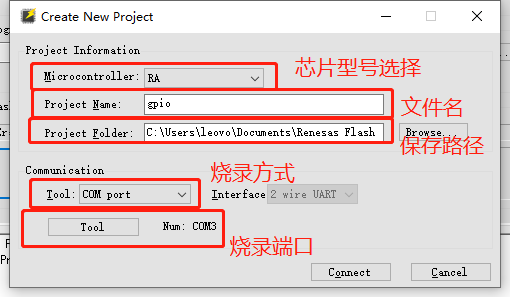

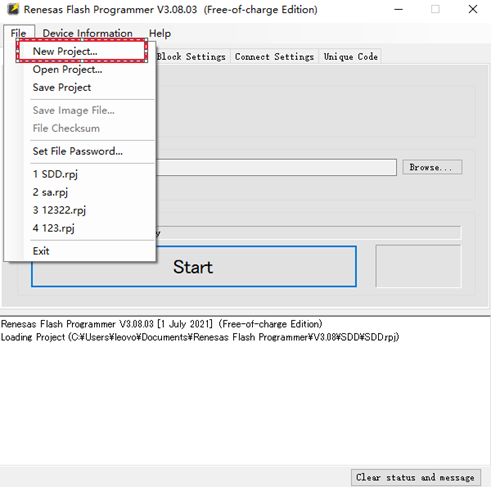

新建一个工程。

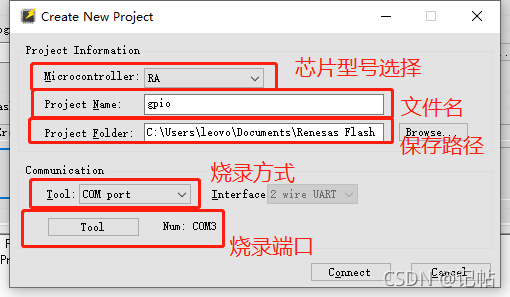

烧录设置。

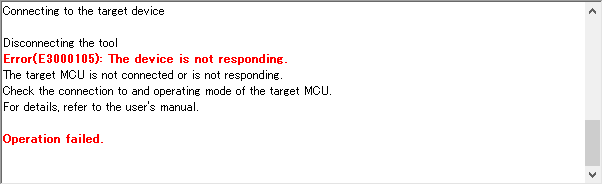

若出现下列报错,需要按一下复位按键,在重新设置即可。

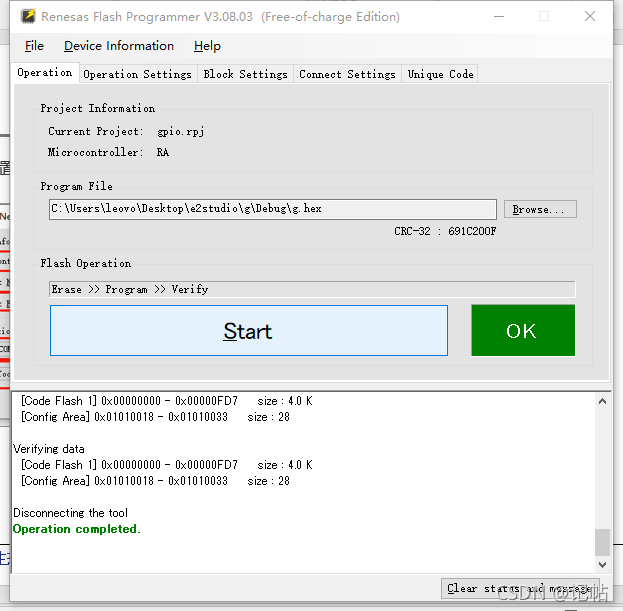

烧录成功如下所示。
