电阻

电阻基础定义

电阻表示法

• 直标法
• 色标法

测量方法

1. 万用表
2. 数字电桥

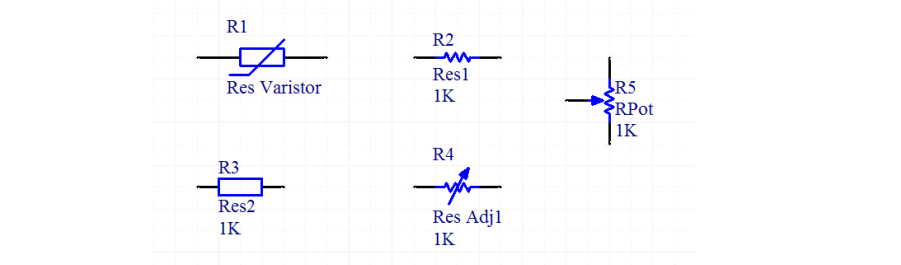

原理图中的电阻

特性

伏安特性

• 纵坐标表示电流，横坐标表示电压，以此画出的I-U图像叫做导体的伏安特性曲线图，常用来研究导体电阻变化规律。

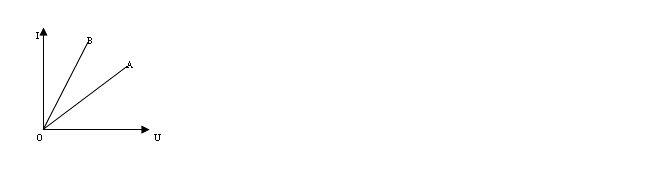

• 两个不同的线性电阻A和B的曲线

  \[R=\frac{U}{I} \]



• 非线性电阻: 压敏电阻，热敏电阻等


参数

标称阻值

额定功率

• 当电阻一定时，限定电流值, 实际上额定功率是限定了通过电阻上耐电流的一个功能。

  \[P = I^2R \]
  • 当电流比较大的时候需要选择一个额定功率较大的电阻，常见的有:
    \[\frac{1}{4}, \ \ \ \frac{1}{8} \ \ \ ... \]

允许误差

• ±0.5%（D）±1%（F）±2%（G）±5%（J）±10%（K）±20%（M）

功能

分压

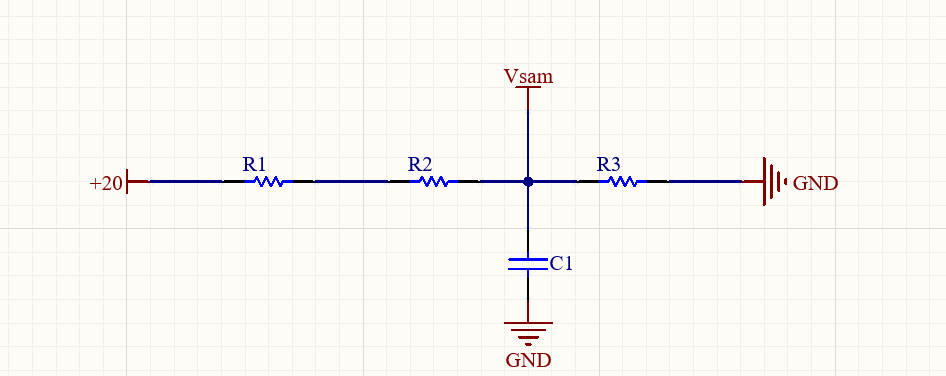

• 分压计算


  • Vsam处其实就是R3上的电压， Vsam的电压计算:
  \[Vsam = \frac{20 * R3}{R1 + R2 + R3} \]

限流

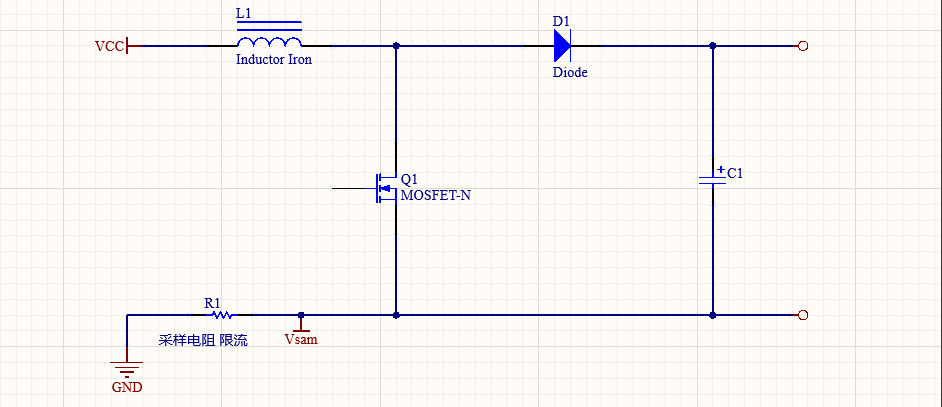

• 采样电阻-限流


  • 采样电阻的阻值一般较小，几Ω或者几十Ω等
  • Vsam其实就是R1两端的电压, 可以接上Q1开关管, 当电流一大就关断电路。
    1. 电压和电阻是成正比的，电压和电流也是成正比的
    2. 当电路中电流过大时，电压也会随之增大
    3. mos管靠着电压来控制开关，所以将Vsam接入mos管的栅极
    4. 当电流过大时，关断mos管，起到对电路保护的作用

测温

• 热敏电阻的使用

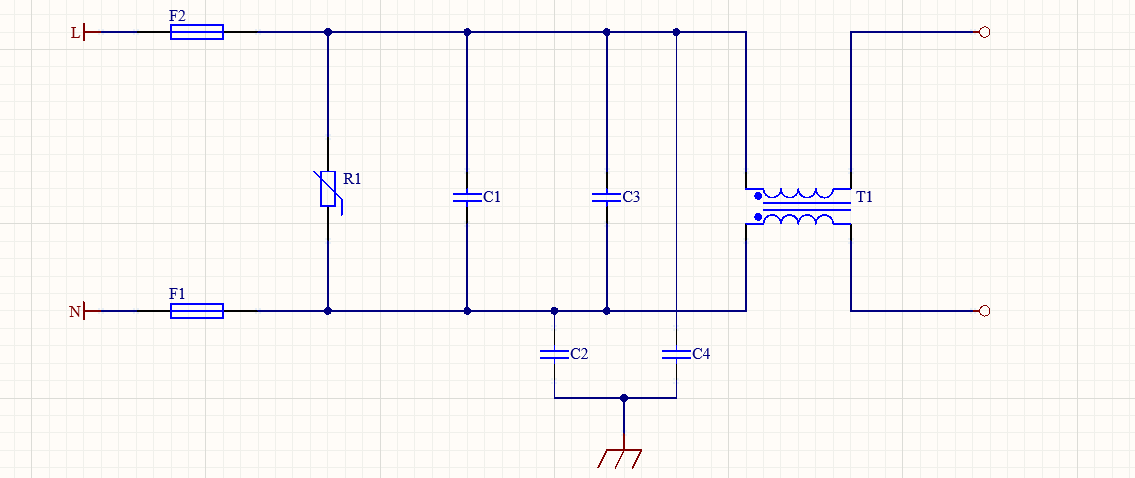

防浪涌

• 压敏电阻, 浪涌保护功能


  • 当输入电压过大时，压敏电阻的阻值会非常小，R1支路相当于短路，保护之后的整个电路。

如何选择电阻

1. 功能
2. 主要参数
3. 电压
