发光二极管电阻值计算

贴片发光二极管

• 正向导通电压: 1.8V ~ 2.2V之间
• 工作电流: 1mA ~ 20mA之间，在电流1mA ~ 5mA之间变化时，随着通过LED电流越大，肉眼会明显感觉到这个小灯越来越亮。
• 当电流超过20mA时，LED就会有烧坏的危险了，电流越大，烧坏的也就快。

发光二极管电阻值计算

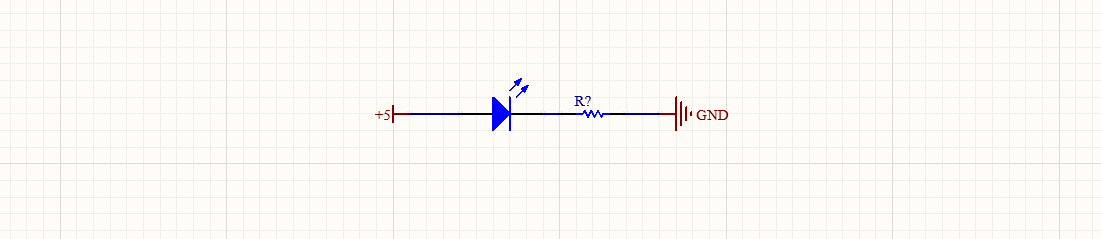

1. VCC电压接入+5V，发光二极管自身降压大概是2V，那么R?电阻上承受的电压就是3V。

2. 已知要求电流范围为1mA ~ 20mA，根据欧姆定律R=U/I，就可以将这个电阻上限和下限求出来。

   • U=3V

     • 电流为1mA时，电阻值为3K

       \[U = 3V, I = 0.001A \\ R = \frac{U}{I} = \frac{3}{0.001} \\ R = 3000 \]

     • 电流为20mA时，电阻值150欧

       \[U = 3V, I = 0.02A \\ R = \frac{U}{I} = \frac{3}{0.02} \\ R = 150 \]

• R?的取值为150 ~ 3k欧姆。这个电阻值大小的变化可以限制整条通路的电流的大小，通常将其称之为限流电阻。
