【完结】DMA方式

DMA方式

用于控制块设备

cpu向DMA控制器指明想要输入还是输出，要传送多少个数据，数据再主存，外设中的地址

1.接受外设发出的DMA请求（外设传送一个字的请求）并向cpu发出总线请求

2.CPU响应此总线请求，发出总线响应信号，接管总线控制权，进入dma操作周期

3.确定传送数据的主存单元地址以及长度，并能自动修改主存地址计数和传送长度计数

4.规定数据再主存和外设间的传送方向，发出读写等控制信号，执行数据传送操作

5.向cpu报告DMA操作的结束

DMA控制器（DMAC）

DMA请求：我们要向主存发送一个字的数据

DMA中断请求：一整块的请求已经完成了

具体笔记在pg314

DMA方式的特点

1.它使主存于cpu的固定联系脱钩，主存既可以被cpu访问，也可以被外设访问

2.在数据块传送时，主存地址的确定，传送数据的计数等都由硬件电路直接实现

3.主存中要开辟专用缓冲区，即使供给和接受外设的数据

4，DMA传送速度快，CPU和外设并行工作，提高系统效率

5.DMA在传送开始前要通过程序进行预处理，结束后要通过中断方式进行后续处理

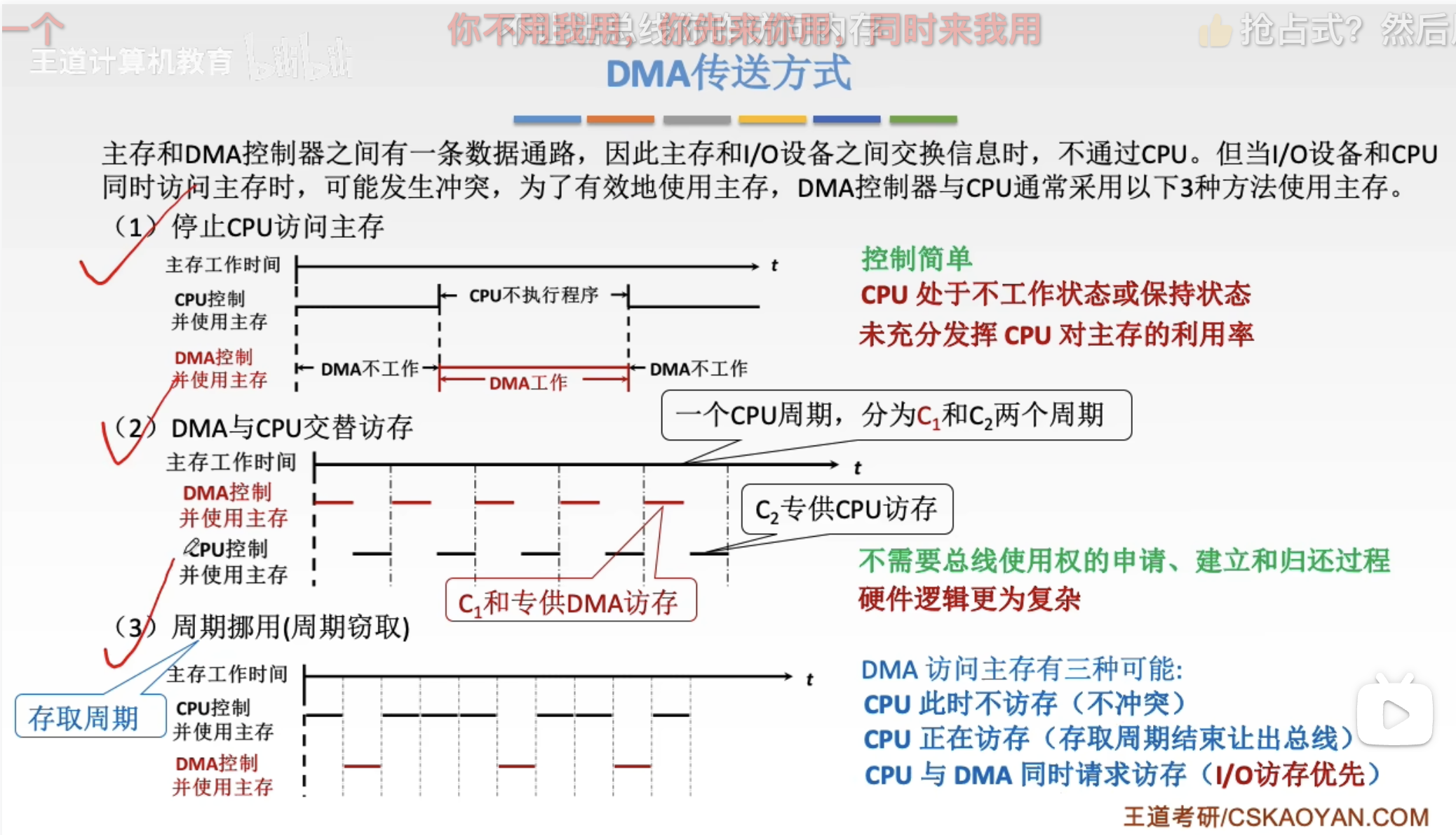

DMA传送方式

这里图片不太好表达，所以直接发图片

DMA方式与中断方式

	中断	DMA
数据传送	程序控制（程序的切换-》保存和恢复现场）	硬件控制，CPU只需进行预处理和后处理
中断请求	传送数据	后处理
响应	指令执行周期结束后响应中断	每个机器周期结束均可，总线空闲时即可响应dma请求
场景	cpu控制，低速设备	dma控制器控制，高速设备
优先级	优先级低于DMA	优先级高于中断
异常处理	能处理异常时间	仅传送数据
