工厂配电设计-2

本文介绍关于变压器的选择

   1. 变压器的额定容量应当相当于半小时或一小时的最高负荷；

   2. 变压器允许在最大负荷期间过载（一般为3%）

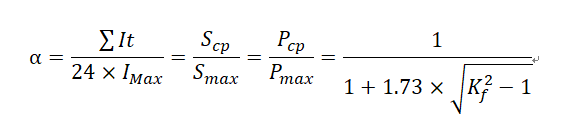

   3. 变压器一昼夜的负荷系数：

 P_cp:有功负荷的平均值；

 P_Max:有功负荷的最大值；

负荷系数每低10%，变压器允许在最大负荷期间过载3%，最多不超过15%；

如果 在负载最大的班次中Kf=1.02 ,那么 α=0.75，在这种情况下，在负荷强度没有变动的两班工作制中，一昼夜的负荷系数为0.5.利用3%的规则，

可以允许变压器在所有时间内有最高为15%的过载；

此时变压器的额定容量Sn可以选用等于0.87S_Max,或者因为P_cp:=0.75P_Max, Sθ=1.02Scp ,因此 Sn=1.11Sθ；

Sθ 为每班内的负荷均方根值。

因此可以有以下结论：

    变压器的额定容量，在不缩短其使用寿命的情况下，可以选择接近甚至等于最大负荷班次内的负荷的均方根值。

4. 变压器容量的折算

        变压器的容量要根据实际的工作环境温度进行折算：

θ为全年平均温度， 当温度为20℃时
