钛渣炉几何尺寸的计算依据

钛渣炉的几何尺寸非常重要，尺寸的选择，不仅与变压器有关，也与控制方式有关。

通常的选择流程是这样的：

   1. 确定变压器的容量； 容量的确定涉及很多参数，有另外的文章介绍

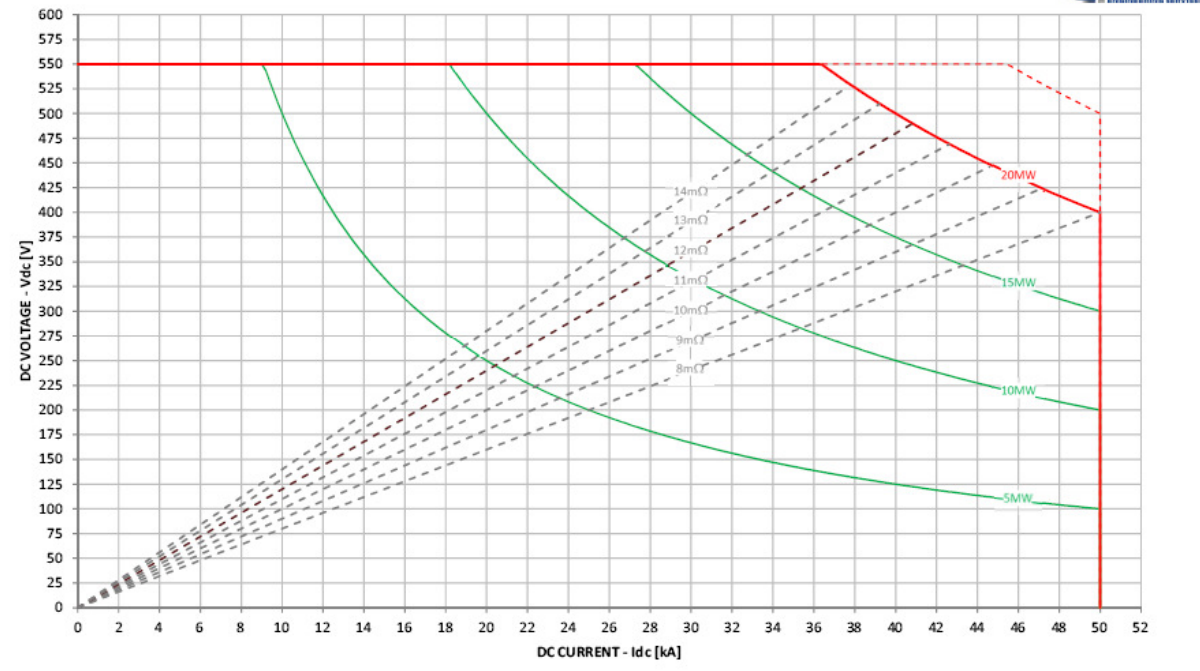

   2. 通过曲线查找到电流电压比；下面是参考的曲线，直流炉的，交流钛渣炉的没有，需要摸索研究。



     3. 由电压计算公式计算出电压U₂;    U₂=k * S1^1/3 ;  参数k 很重要

     4. 通过公式 S=√3 * U * I ，计算出电流；

     5. 电流除以电极电流密度，计算出电极截面；

     6. 通过面积，计算出电极直径；

     7. 电极直径乘以同心圆系数，得到同心圆直径；

     8. 同心圆直径乘以炉膛内径系数得到炉膛内径。

    9. 电极直径乘以炉膛深度系数得到炉膛深度；

    10. 由炉膛深度和炉膛内径系数，最终确定炉子的几何尺寸。

     以上的计算过程说明以下几个问题：

    1. 涉及的参数很多，每个参数都需要多年的经验积累，才能获得。

    2. 计算的依据是流压比参数，控制的方式是根本；

    3. 如果采用恒电流控制，而不是流压比控制，所有的计算依据都是错的。

     因此，钛渣炉变压器的选择计算要反复论证。
