B4_归档变量显示处理-1

本系列文章是对实现西门子WINCC归档变量显示功能实现的记录。

1. 问题的提出

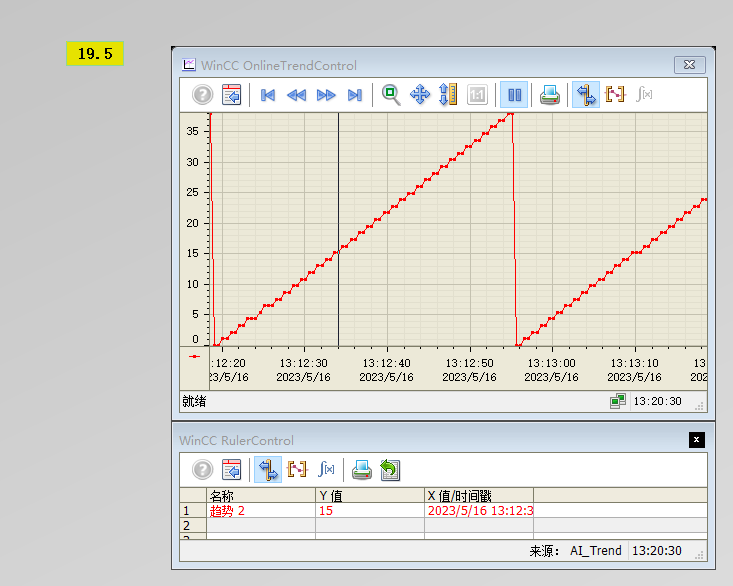

在WINCC中，我们通常采用下面的方式显示变量的历史趋势

按下停止按钮，拉动标尺，数据会在标尺中显示出来，比如，本图的15.
提出的功能要求是：
拉动标尺，数据在变量处显示出来，也就是，拉动标尺，归档值15直接在变量处显示，变量停止更新。

2. 功能的意义

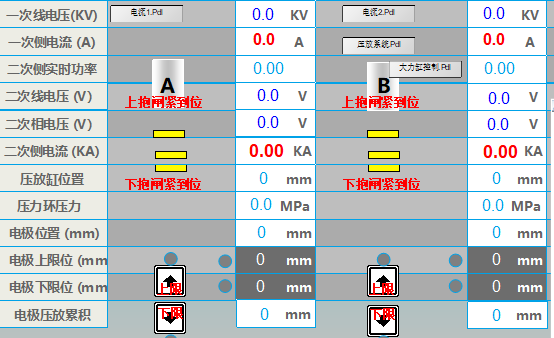

这个功能对于一个简单的系统没有必要，但是对于一个复杂的系统，比如下面的系统：

参数很多，这些数据量程差距很大，比如，电流几万安，电压100~200伏，还有压力和位置等数据，数据在一个趋势上显示很不方便看，即使归一后显示，能看出趋势的变化，分析数据也不方便。
如果能实现拉动标尺，数据在画面相应位置显示当时的数据，对系统的分析和故障查找就非常有必要。

3. 实现的方法

这是一个崭新的功能，实现的方法只能探讨，具体思路如下：

3.1 重新编一个类似WINCC OnlineTrendControl 的空件，拉动标尺可以取出数据，放到变量中；

3.2 采用C#语言编一个程序，离线或在线处理读取WINCC的归档记录，根据设定，写入相应变量的位置；

3.3 修改模拟量的显示，使之具备回显的功能。

4. 问题及难度

无论采用哪种方法，都有很大的难度，需要对WINCC监控软件进行深入的分析。
这个功能实现后，会产生一些相关的功能块，对后续系统的开发，有很大帮助。
