简单总结 SpringMVC执行原理

简单总结 SpringMVC执行原理

SpringMVC流程执行图


组件详细说明：
1、前端控制器DispatcherServlet,由框架提供
作用：接收请求，响应结果，相当于转发器，中央处理器。有了dispatcherServlet减少了其它组件之间的耦合度。
用户请求到达前端控制器，它就相当于mvc模式中的c，dispatcherServlet是整个流程控制的中心，由它调用其它组件处理用户的请求，dispatcherServlet的存在降低了组件之间的耦合性。

2、处理器映射器HandlerMapping,由框架提供
作用：根据请求的url查找Handler
HandlerMapping负责根据用户请求找到Handler即处理器，springmvc提供了不同的映射器实现不同的映射方式，例如：配置文件方式，实现接口方式，注解方式等。

3、处理器适配器HandlerAdapter
作用：按照特定规则（HandlerAdapter要求的规则）去执行Handler
通过HandlerAdapter对处理器进行执行，这是适配器模式的应用，通过扩展适配器可以对更多类型的处理器进行执行。

4、处理器Handler
注意：编写Handler时按照HandlerAdapter的要求去做，这样适配器才可以去正确执行Handler
Handler 是继DispatcherServlet前端控制器的后端控制器，在DispatcherServlet的控制下Handler对具体的用户请求进行处理。
由于Handler涉及到具体的用户业务请求，所以一般情况需要工程师根据业务需求开发Handler。

5、视图解析器View resolver,由框架提供
作用：进行视图解析，根据逻辑视图名解析成真正的视图（view）
View Resolver负责将处理结果生成View视图，View Resolver首先根据逻辑视图名解析成物理视图名即具体的页面地址，再生成View视图对象，最后对View进行渲染将处理结果通过页面展示给用户。 springmvc框架提供了很多的View视图类型，包括：jstlView、freemarkerView、pdfView等。
一般情况下需要通过页面标签或页面模版技术将模型数据通过页面展示给用户，需要由工程师根据业务需求开发具体的页面。

6、视图View
View是一个接口，实现类支持不同的View类型（比如最常见的 jsp）

核心架构的具体流程步骤如下：

1、首先用户发送请求——>DispatcherServlet，前端控制器收到请求后自己不进行处理，而是委托给其他的解析器进行处理，作为统一访问点，进行全局的流程控制；

2、DispatcherServlet——>HandlerMapping， HandlerMapping 将会把请求映射为HandlerExecutionChain 对象（包含一个Handler 处理器（页面控制器）对象、多个HandlerInterceptor 拦截器）对象，通过这种策略模式，很容易添加新的映射策略

3、DispatcherServlet——>HandlerAdapter，HandlerAdapter 将会把处理器包装为适配器，从而支持多种类型的处理器，即适配器设计模式的应用，从而很容易支持很多类型的处理器

4、HandlerAdapter——>处理器功能处理方法的调用，HandlerAdapter 将会根据适配的结果调用真正的处理器的功能处理方法，完成功能处理；并返回一个ModelAndView 对象（包含模型数据、逻辑视图名）

5、ModelAndView的逻辑视图名——> ViewResolver， ViewResolver 将把逻辑视图名解析为具体的View，通过这种策略模式，很容易更换其他视图技术

6、View——>渲染，View会根据传进来的Model模型数据进行渲染，此处的Model实际是一个Map数据结构，因此很容易支持其他视图技术

7、返回控制权给DispatcherServlet，由DispatcherServlet返回响应给用户，到此一个流程结束。

总结了一下,发现我们只需要完成下面两个步骤即可：

Handler：处理器，即后端控制器用controller表示。

View：视图，即展示给用户的界面，视图中通常需要标签语言展示模型数据。

用代码进行原理解析(重在理解)

1.新建一个项目,添加web支持,并编写web.xml注册DispatcherServlet

<?xml version="1.0" encoding="UTF-8"?>
<web-app xmlns="http://xmlns.jcp.org/xml/ns/javaee"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://xmlns.jcp.org/xml/ns/javaee http://xmlns.jcp.org/xml/ns/javaee/web-app_4_0.xsd"
         version="4.0">

<!--    注册DispatcherServlet,springMVC的核心:请求分发器,前端控制器-->
    <servlet>
        <servlet-name>springmvc</servlet-name>
        <servlet-class>org.springframework.web.servlet.DispatcherServlet</servlet-class>
<!--        关联一个springmvc配置文件-->
        <init-param>
            <param-name>contextConfigLocation</param-name>
            <param-value>classpath:springmvc-servlet.xml</param-value>
        </init-param>
<!--        启动级别设置为1-->
        <load-on-startup>1</load-on-startup>
    </servlet>

<!--    匹配所有请求 "/"不包括jsp;匹配所有请求"/*"包括jsp-->
    <servlet-mapping>
        <servlet-name>springmvc</servlet-name>
        <url-pattern>/</url-pattern>
    </servlet-mapping>
</web-app>

2.导入SpringMVC依赖

<dependencies>
    <!-- https://mvnrepository.com/artifact/junit/junit -->
    <dependency>
        <groupId>junit</groupId>
        <artifactId>junit</artifactId>
        <version>4.13.1</version>
        <scope>test</scope>
    </dependency>
    <!-- https://mvnrepository.com/artifact/org.springframework/spring-webmvc -->
    <dependency>
        <groupId>org.springframework</groupId>
        <artifactId>spring-webmvc</artifactId>
        <version>5.3.3</version>
    </dependency>
    <!-- https://mvnrepository.com/artifact/javax.servlet/servlet-api -->
    <dependency>
        <groupId>javax.servlet</groupId>
        <artifactId>servlet-api</artifactId>
        <version>2.5</version>
    </dependency>

    <!-- https://mvnrepository.com/artifact/javax.servlet.jsp/jsp-api -->
    <dependency>
        <groupId>javax.servlet.jsp</groupId>
        <artifactId>jsp-api</artifactId>
        <version>2.2</version>
    </dependency>
    <!-- https://mvnrepository.com/artifact/javax.servlet/jstl
 在jsp页面使用其可以非常方便的进行数据的处理。较与使用java代码块方法，更加的简单，代码更加的简洁易读。-->
    <dependency>
        <groupId>javax.servlet</groupId>
        <artifactId>jstl</artifactId>
        <version>1.2</version>
    </dependency>

</dependencies>

3.编写spring-servlet配置文件

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xsi:schemaLocation="http://www.springframework.org/schema/beans
        https://www.springframework.org/schema/beans/spring-beans.xsd">

<!--    处理器映射器-->
    <bean id="beanNameUrlHandlerMapping" class="org.springframework.web.servlet.handler.BeanNameUrlHandlerMapping"/>
<!--    处理器适配器-->
    <bean id="simpleControllerHandlerAdapter" class="org.springframework.web.servlet.mvc.SimpleControllerHandlerAdapter"/>

<!--    视图解析器:DispatcherServlet给ModelAndView-->
    <bean id="internalResourceViewResolver" class="org.springframework.web.servlet.view.InternalResourceViewResolver">
<!--        前缀-->
        <property name="prefix" value="/WEB-INF/jsp/"/>
<!--        后缀-->
        <property name="suffix" value=".jsp"/>
    </bean>

</beans>

4.编写helloController类

//导入正确Controller接口
public class HelloController implements Controller {
    public ModelAndView handleRequest(HttpServletRequest httpServletRequest, HttpServletResponse httpServletResponse) throws Exception {
        //ModelAndView 模型与视图
        ModelAndView modelAndView = new ModelAndView();

        //业务代码
        String res="HelloSpringMVC!";

        //封装对象,放入ModelAndView中
        modelAndView.addObject("msg",res);
        //跳转视图
        //会和springmvc-servlet.xml中配置进行拼接,/WEB-INF/jsp/hello.jsp
        modelAndView.setViewName("hello");

        return modelAndView;
    }
}

5.将类注入到SpringIOC容器,注册bean

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xsi:schemaLocation="http://www.springframework.org/schema/beans
        https://www.springframework.org/schema/beans/spring-beans.xsd">

<!--    处理器映射器-->
    <bean id="beanNameUrlHandlerMapping" class="org.springframework.web.servlet.handler.BeanNameUrlHandlerMapping"/>
<!--    处理器适配器-->
    <bean id="simpleControllerHandlerAdapter" class="org.springframework.web.servlet.mvc.SimpleControllerHandlerAdapter"/>

<!--    视图解析器:DispatcherServlet给ModelAndView
        1.获取ModelAndView的数据
        2.解析ModelAndView的视图名字
        3.拼接视图名字,找到对应视图(jsp)
        4.数据渲染页面
-->
    <bean id="internalResourceViewResolver" class="org.springframework.web.servlet.view.InternalResourceViewResolver">
<!--        前缀-->
        <property name="prefix" value="/WEB-INF/jsp/"/>
<!--        后缀-->
        <property name="suffix" value=".jsp"/>
    </bean>

<!--    根据处理器BeanNameUrlHandlerMapping:bean -->
    <bean id="/hello" class="com.jiehao.controller.HelloController"/>
</beans>

6.编写需要跳转的jsp页面,显示ModelandView存放的数据

<%@ page contentType="text/html;charset=UTF-8" language="java" %>
<html>
<head>
    <title>跳转到这里</title>
</head>
<body>
${msg}
</body>
</html>

注意:如果遇到404错误

image-20210209223243703

  • 查看控制台,看看是不是缺少jar包

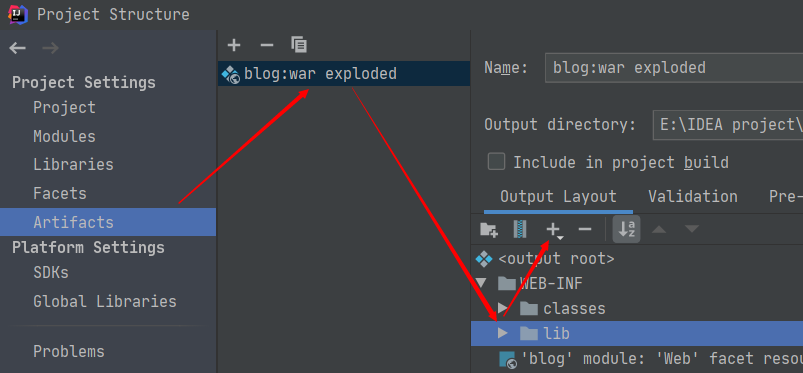

  • 若jar包存在,还是无法显示,就在IDEA项目发布中,手动增加lib包并添加依赖
  • 重启Tomcat,测试
