20212820 2021-2022-2 《网络攻防实践》第三周作业

1.实验内容

1.1 网络嗅探

1. 网络嗅探概述

   　　网络嗅探技术是一种常用的窃听技术，利用计算机的网络接口截获并监听数据流中所包含的隐私信息。

2. 网络嗅探的原理与实现

   　　以太网工作原理介绍：以太网通过使用CSMA/CD协议的共享通信信道进行消息传输。以太网中的数据以帧为单位，将上层的数据包装配上帧头和帧尾，通过MAC地址匹配数据包的目标。当网卡处于混杂模式下，能够接受一切通过它连接的以太网络的数据帧。

3. 不同平台网络嗅探技术实现

   　　类UNIX平台下，用户态的libpcap与内核态的BPF和过滤机制进行配合，共同提供UNIX平台的网络嗅探接口；windows平台下，通过与libpcap相容的WinPcap进行抓取。

4. 网络嗅探软件

   　　类Unix平台下的嗅探软件：libpcap、tcpdump、wireshark和dsniff、sniffit等等

   windows平台下的嗅探软件：wireshark、snifferPro等等

5. 网络嗅探的检测

   　　可以通过探测网卡是否处于混杂模式来进行检测，或者通过构建MAC地址无效但是IP地址有效的ICMP Echo请求查看主机是否返回应答包从而测试网卡是否处于混杂状态。

6. 网络嗅探的防范措施

   　　采用安全的网络拓扑，对网络进行合理分段；通过在重要的主机或网关上设置静态的ARP对应表，以及在交换机上设置静态的MAC-端口映射表，能够防止利用MAC地址欺骗、ARP欺骗等手段进行嗅探的手法；重视网络数据传输的集中位置点的安全防范；避免使用明文传输口令或敏感信息的网络协议。

1.2 网络协议分析

1. 定义：对解惑的以二进制数字发送的数据包进行分析，得出该数据包使用的协议以及内容的技术。

2. 原理：首先利用嗅探技术截获链路层数据包，然后逐步分析确定该数据包使用的网络层协议、传出层协议、应用层协议，最后解析获得传输的数据。

3. 网络协议分析工具：wireshark

2.实验过程

（1）动手实践tcpdump

　　使用tcpdump开源软件对在本机上访问www.tianya.cn网站过程进行嗅探，回答问题：你在访问www.tianya.cn网站首页时，浏览器将访问多少个Web服务器？他们的IP地址都是什么？

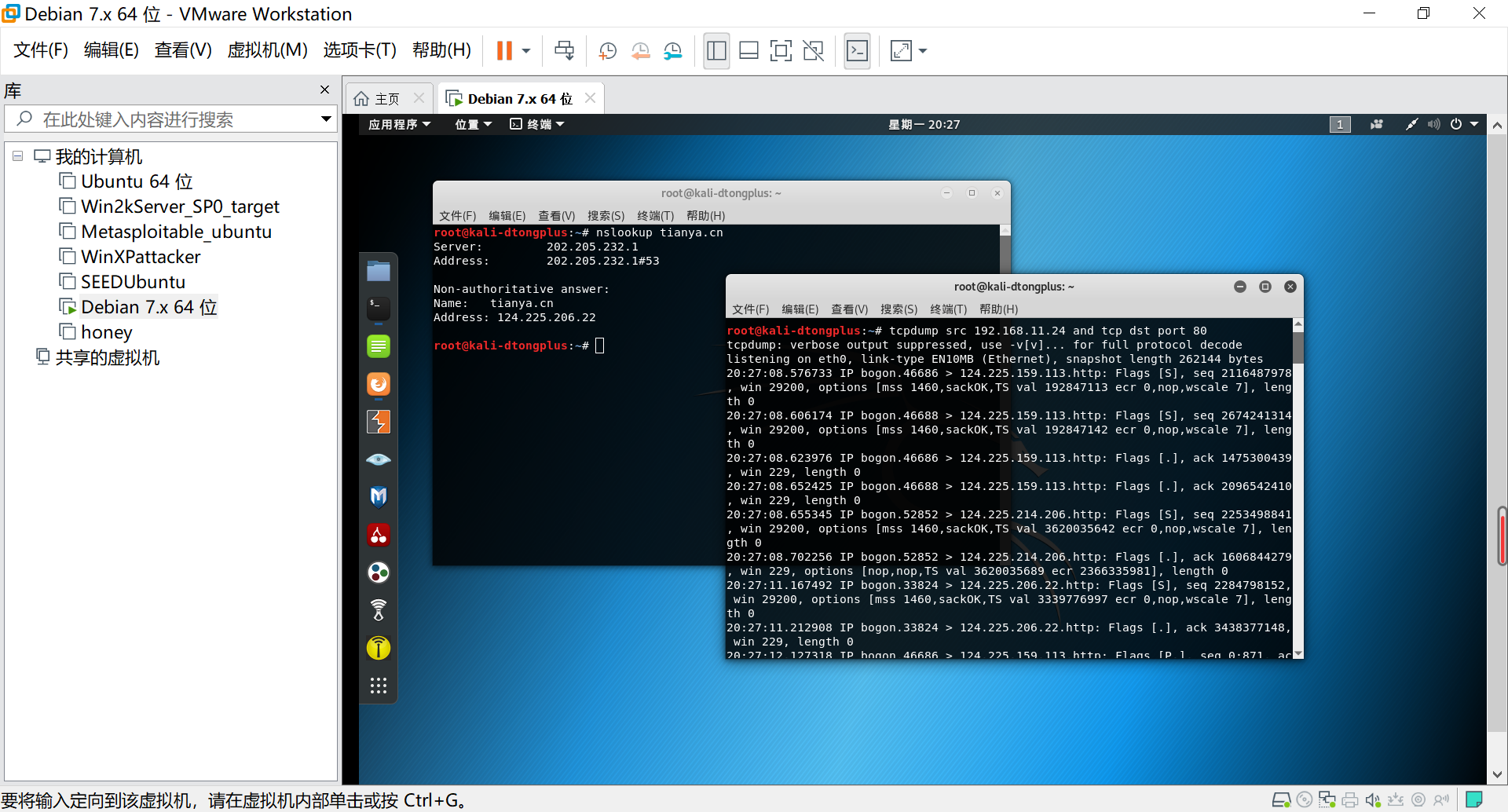

　　i.在kali虚拟机上终端输入tcpdump src （本机IP）192.168.11.24 and tcp dst port 80。然后打开火狐浏览器访问　　www.tianya.cn。我们可发现tcpdump 嗅探到的数据包如下：



 由于空间有限，仅仅截图部分，他们的ip地址都是：

124.225.159.113
124.225.214.206
124.225.206.22

（2）动手实践Wireshark

使用Wireshark开源软件对在本机上以TELNET方式登录BBS进行嗅探与协议分析，回答如下问题并给出操作过程:

1. 你所登录的BBS服务器的IP地址与端口各是什么？
2. TELNET协议是如何向服务器传送你输入的用户名及登录口令？
3. 如何利用Wireshark分析嗅探的数据包，并从中获取你的用户名及登录口令？

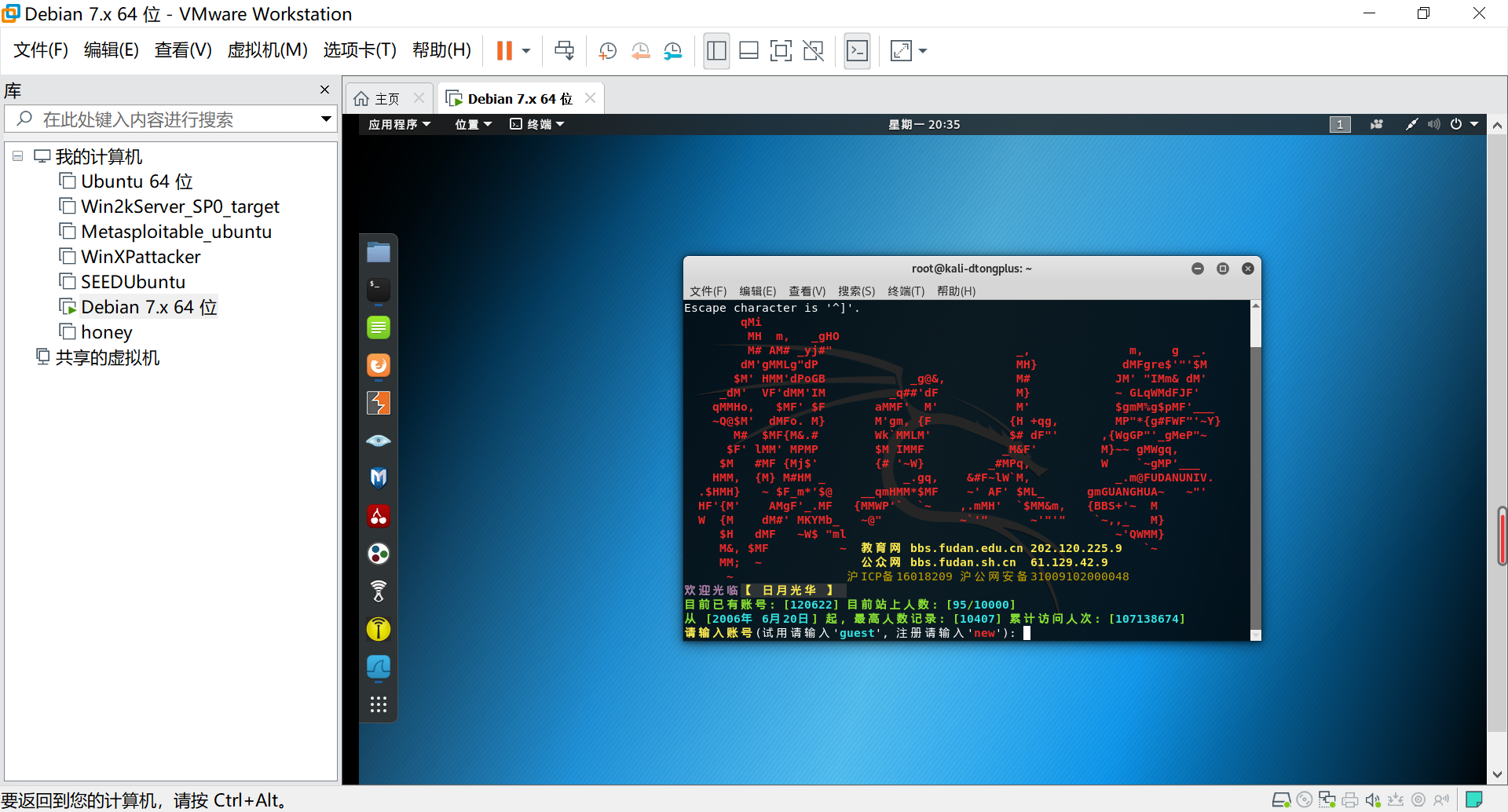

　　i.可以先将Wireshark打开，然后在终端中输入指令: luit -encoding gbk telnet bbs.fudan.edu.cn登录BBS。进入如下界面：



 　　ii.在Wireshark中，通过查询，可以获得BBS服务器的IP为202.120.225.9，端口为23。

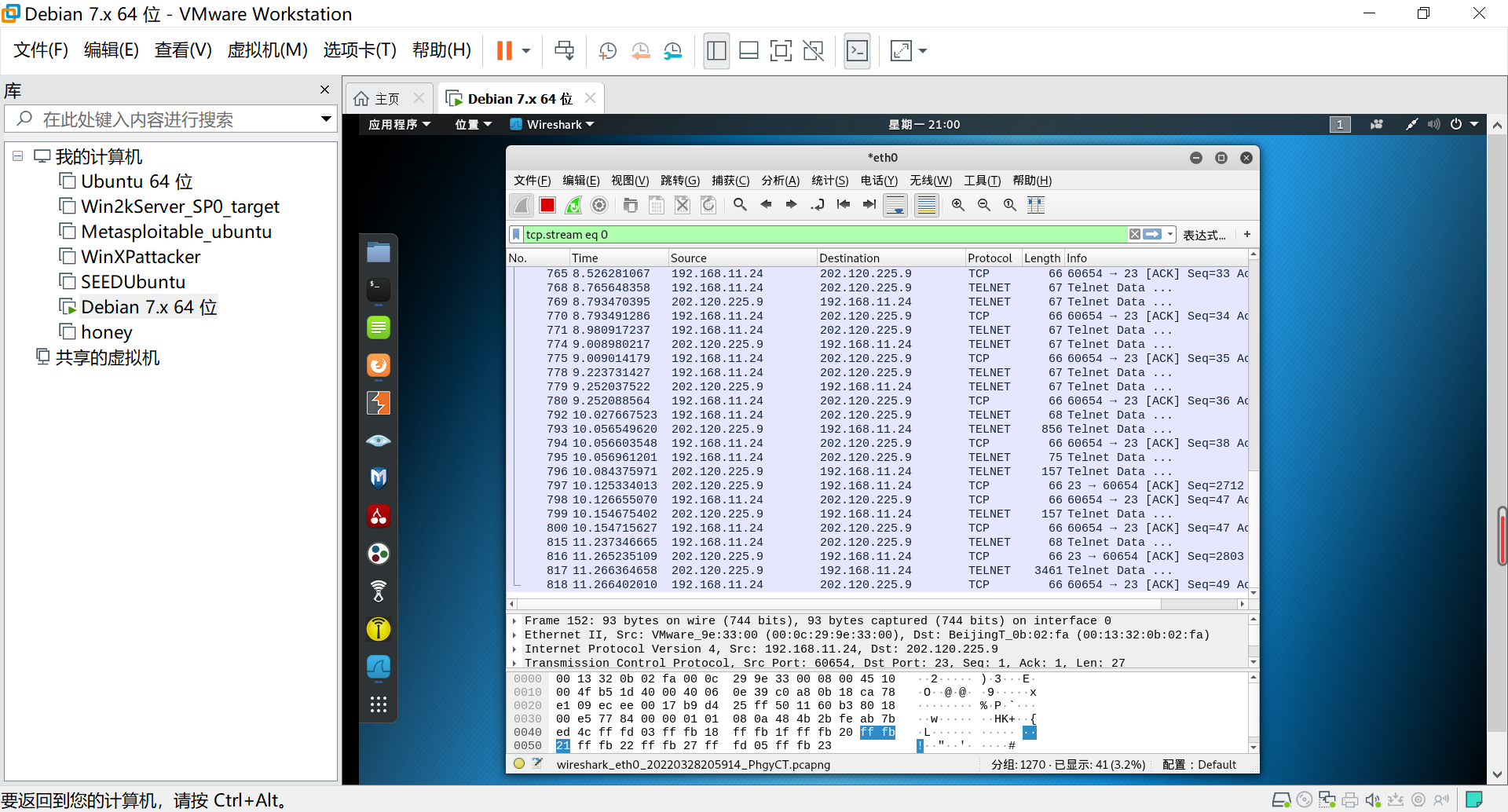

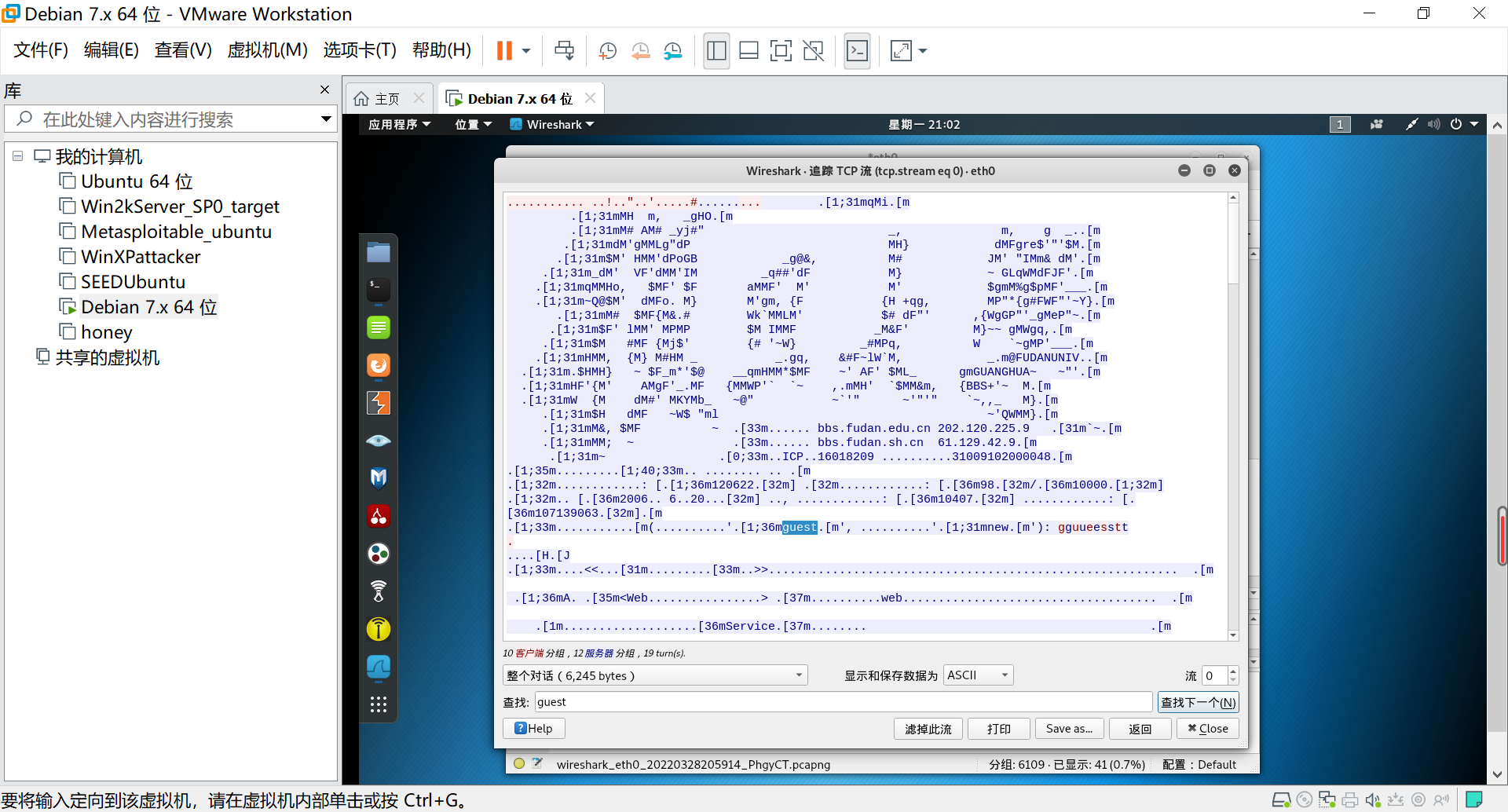

　　 iii.Telnet协议在传输用户名和密码时采用的时明文传输，我们通过追踪TCP流可以看到我们的用户名为guest。如下所示：

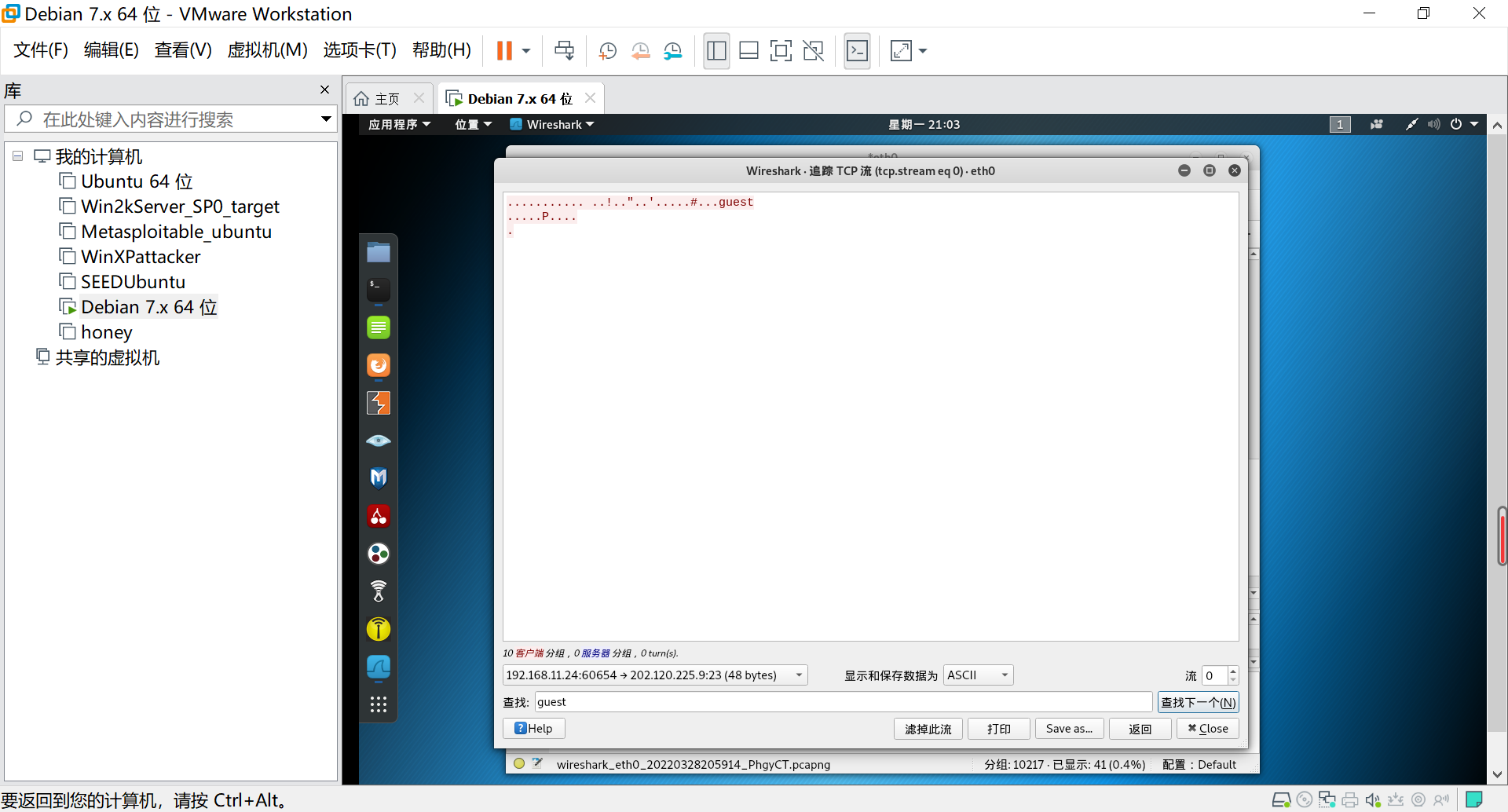

 　　iv.选择下方的对话从本机IP: 192.168.11.24到复旦大学BBS的IP: 202.120.225.9，可以发现用户名为guest，密码为空。如下所示：



（3）取证分析实践，解码网络扫描器（listen.cap）

1. 攻击主机的IP地址是什么？

2. 网络扫描的目标IP地址是什么？

3. 本次案例中是使用了哪个扫描工具发起这些端口扫描？你是如何确定的？

4. 你所分析的日志文件中，攻击者使用了那种扫描方法，扫描的目标端口是什么，并描述其工作原理。

5. 在蜜罐主机上哪些端口被发现是开放的？

6. 攻击主机的操作系统是什么？

　　i.使用snort对二进制记录文件进行入侵检测。

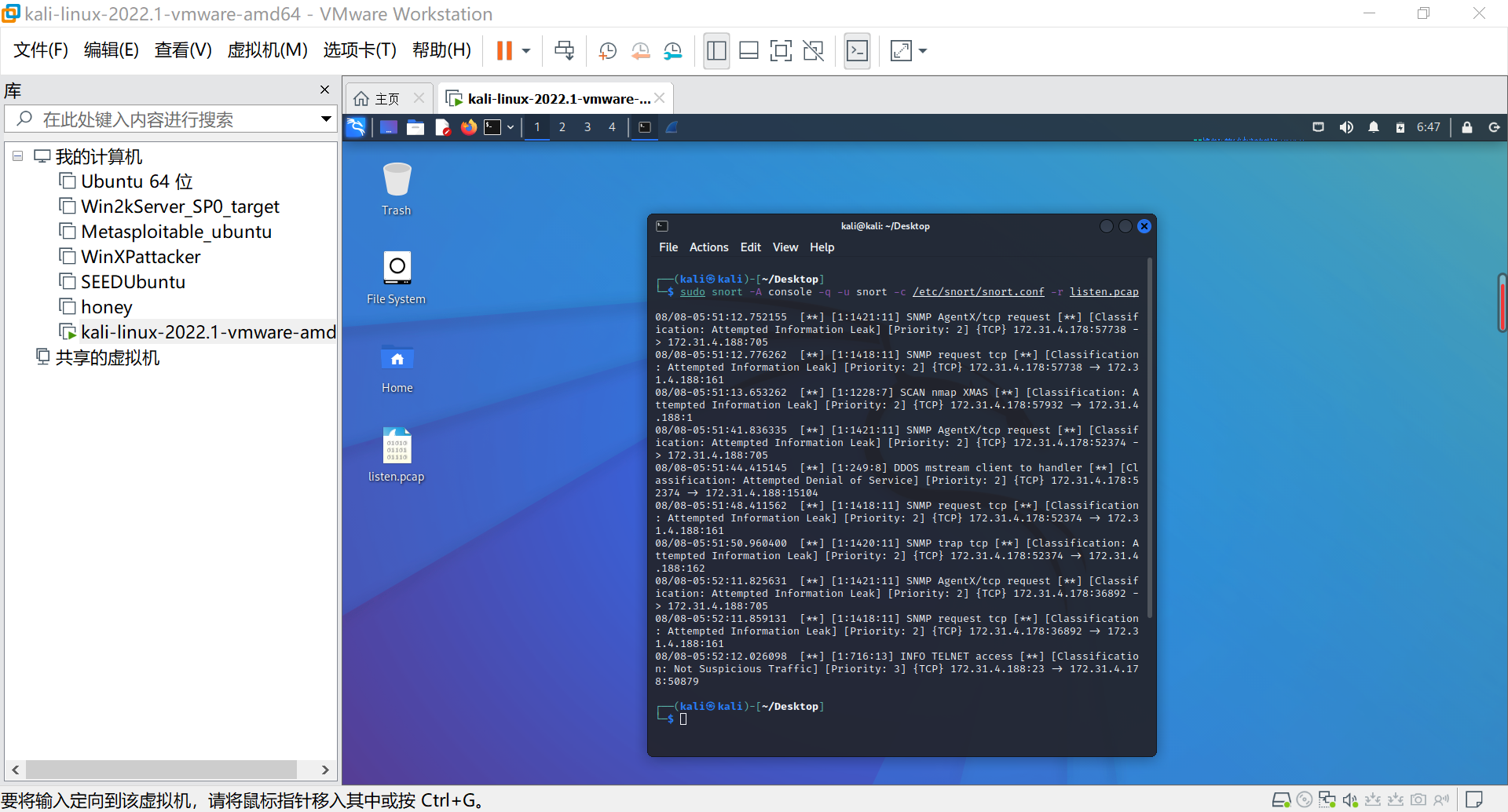

　　通过sudo apt-get install snort命令进行snort的安装；通过sudo chmod 777 /etc/snort/snort.conf给予snort.conf可读可写可执行权限；通过sudo snort -A console -q -u snort -c /etc/snort/snort.conf -r listen.pcap（-A为开启报警模式，-q为不显示状态报告，-r为从.pcap格式文件中读取数据包）查询结果。



　　通过snort的分析，我们可以得到攻击主机IP为172.31.4.178，网络扫描目标IP为172.31.4.188。

　　同时，我们还可以知道攻击形式为nmap扫描。

　　ii.根据题意，使用Wireshark获取扫描类型和目标端口。

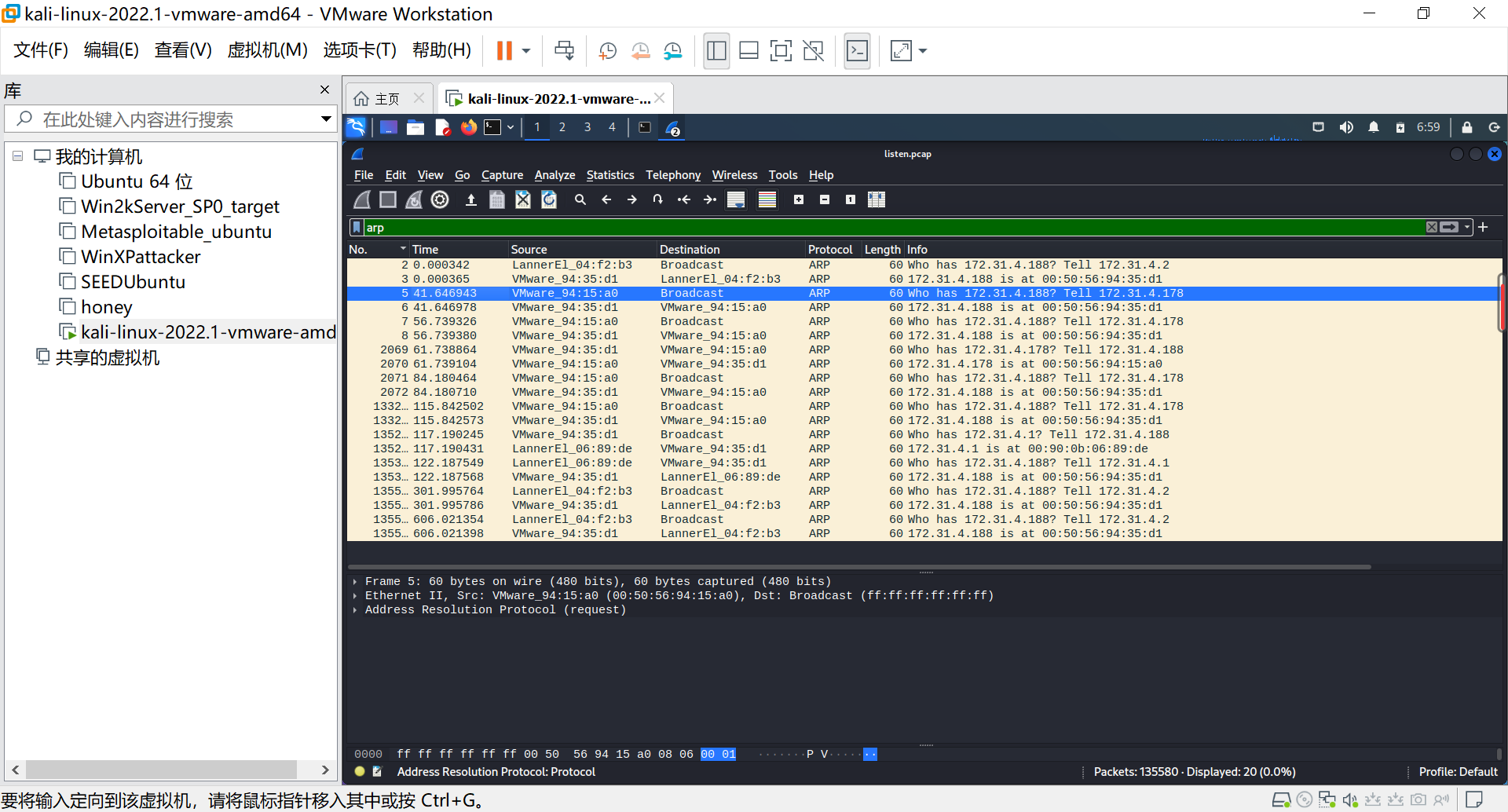

　　在wireshark中筛选ARP。nmap每次探测主机活跃都是在广播域内广播arp request报文，而且每次扫描之前都会进行主机活跃探测。

　　通过筛选，不难看出一共进行了4次nmap扫描，扫描的起点分别是5，7，2071和133220。其中第一次和第二次之间没有数据包，所以第一次作为ARP的单独扫描，也就是使用nmap -sp命令判断网段中活跃的主机。

　　

 　　通过观察第二次扫描的末尾数据包。发现攻击机针对 ssh、 TCP 和 UDP 的1端口使用了大量构造的标志位，以触发不同的响应包。从而，判断这些流量是由其nmap -O 靶机IP触发，进行远程主机的操作系统探测。结果如下：

 　　

 　　接下来观察第三次扫描。第三次扫描的往返是13W数据包，估计扫描端口六万多。所以第三次扫描的参数应该是nmap -sS来人为指定扫描端口的数量。结果如下：

　

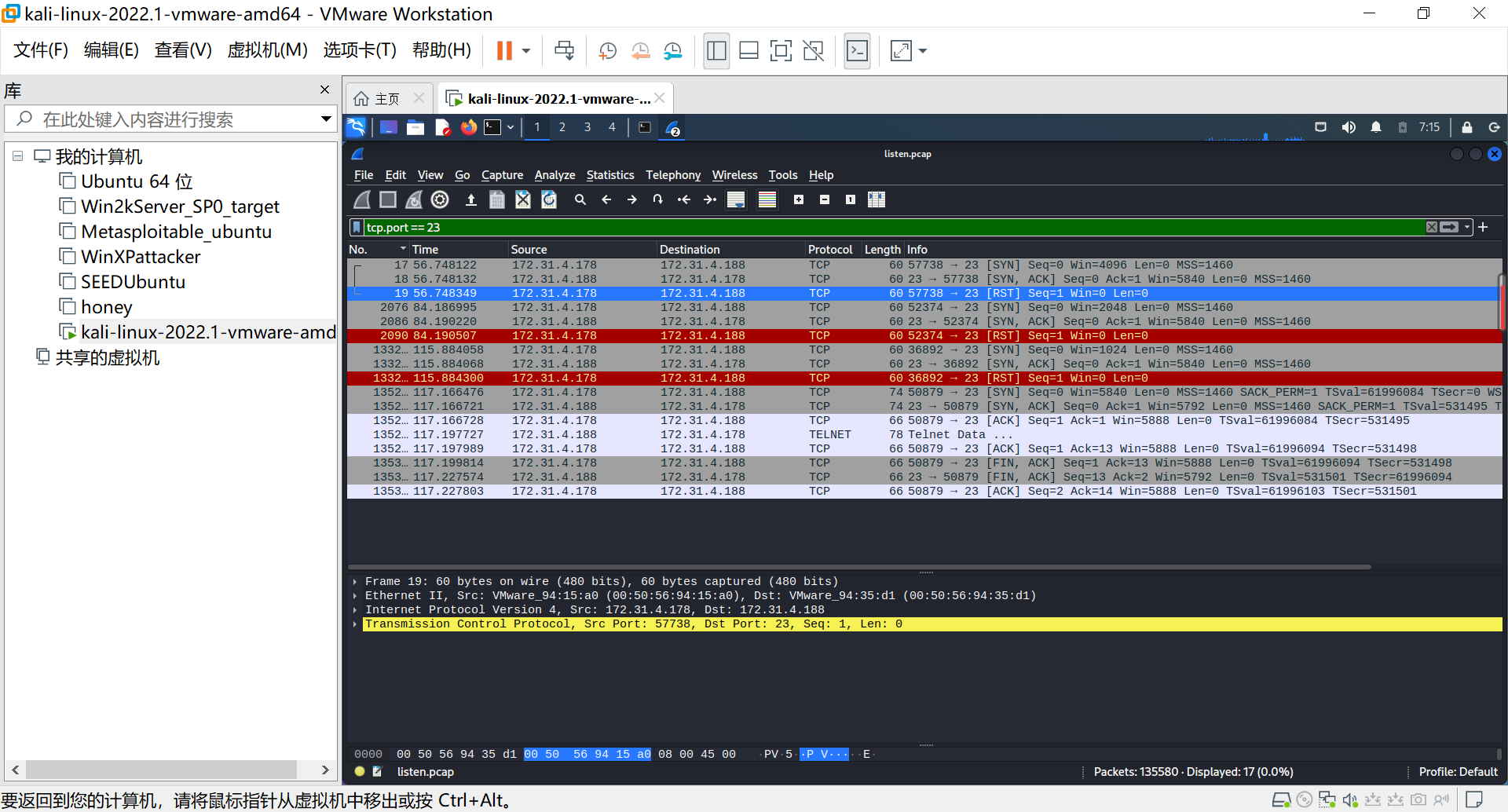

 　　使用命令tcp.port == 23（23为telnet端口）过滤文件数据。发现攻击机对靶机进行4次扫描过程。可以看出在第一二三次扫描都只是建立了连接就结束了，但在第四次扫描的时候出现了telnet连接；

　　

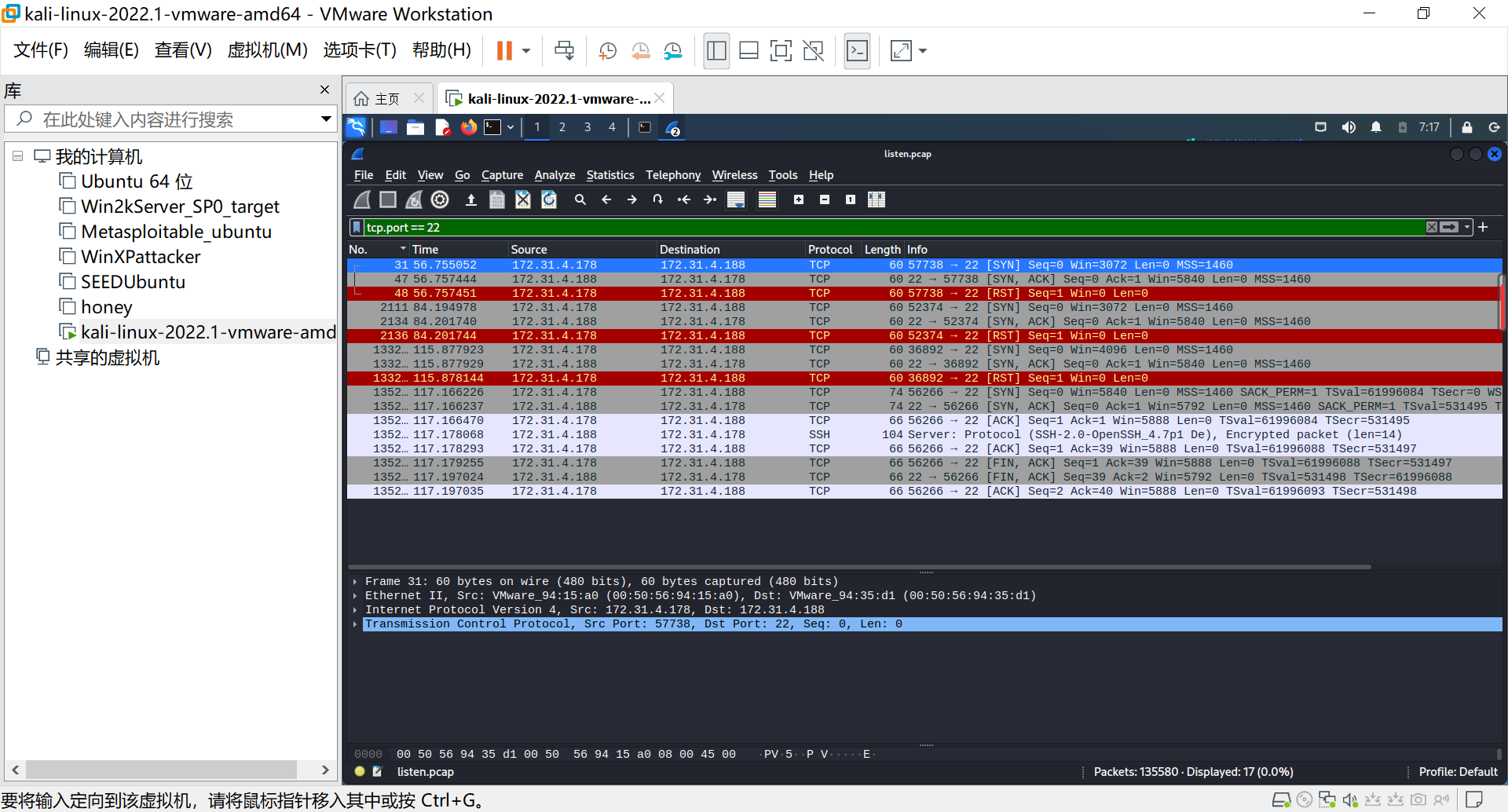

　　使用命令tcp.port == 22（22为ssh端口）可知第一二三次都是确定目标端口打开，第四次出现了ssh连接，此处是为了探知靶机的ssh软件版本。由此我们知道第三次和第四次对22端口的扫描实际上是一体的，第三次用来发现22端口是否打开，第四次探知22端口服务的软件版本。因此第四次扫描为nmap -sV，探测靶机上开放的网络服务。

　　

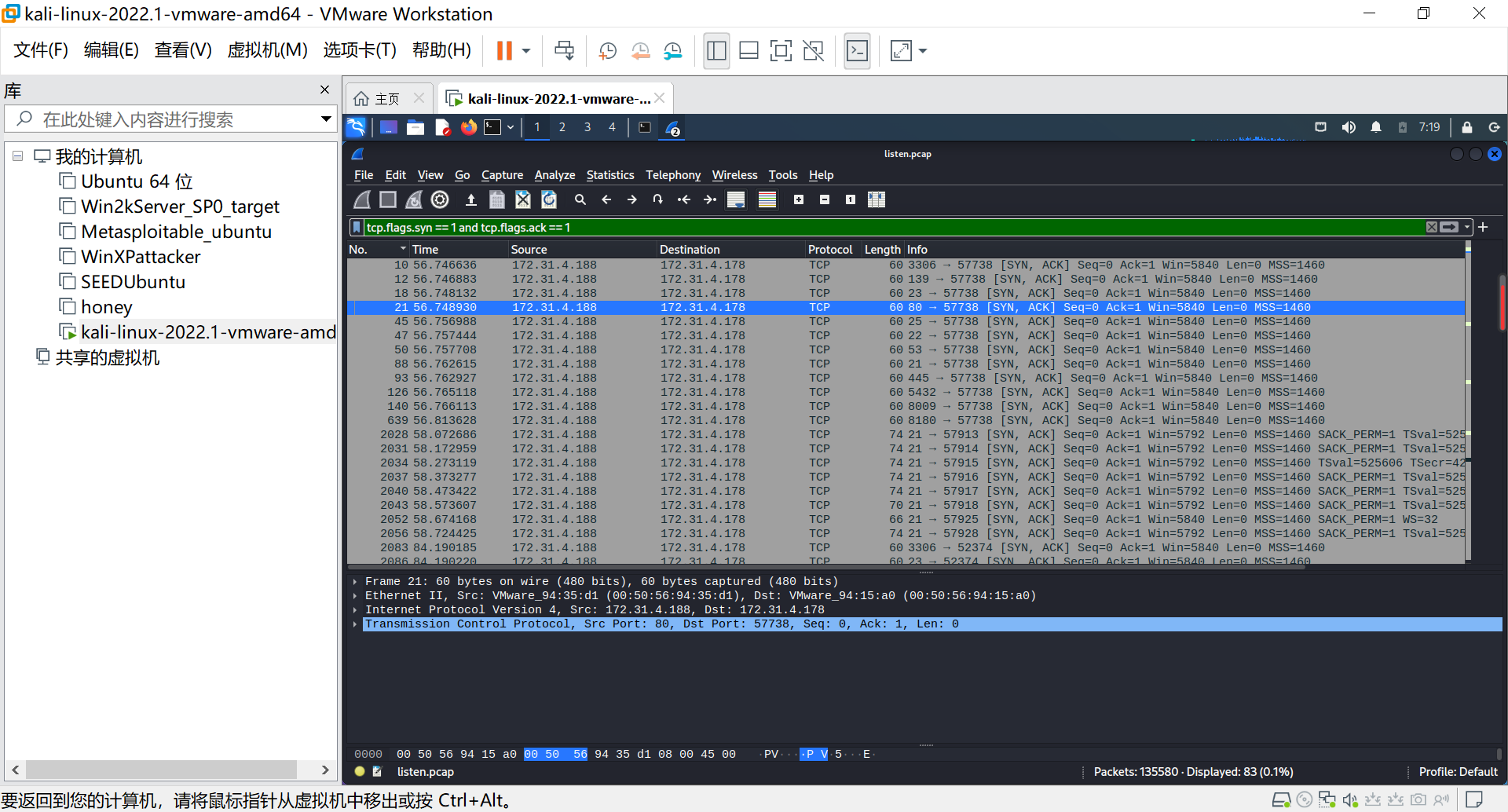

 　　iii.使用命令tcp.flags.syn == 1 and tcp.flags.ack == 1进行过滤发现靶机上打开的端口为21、22、23、25、53、80、139、445、3306、5432、8009、8180。

　　

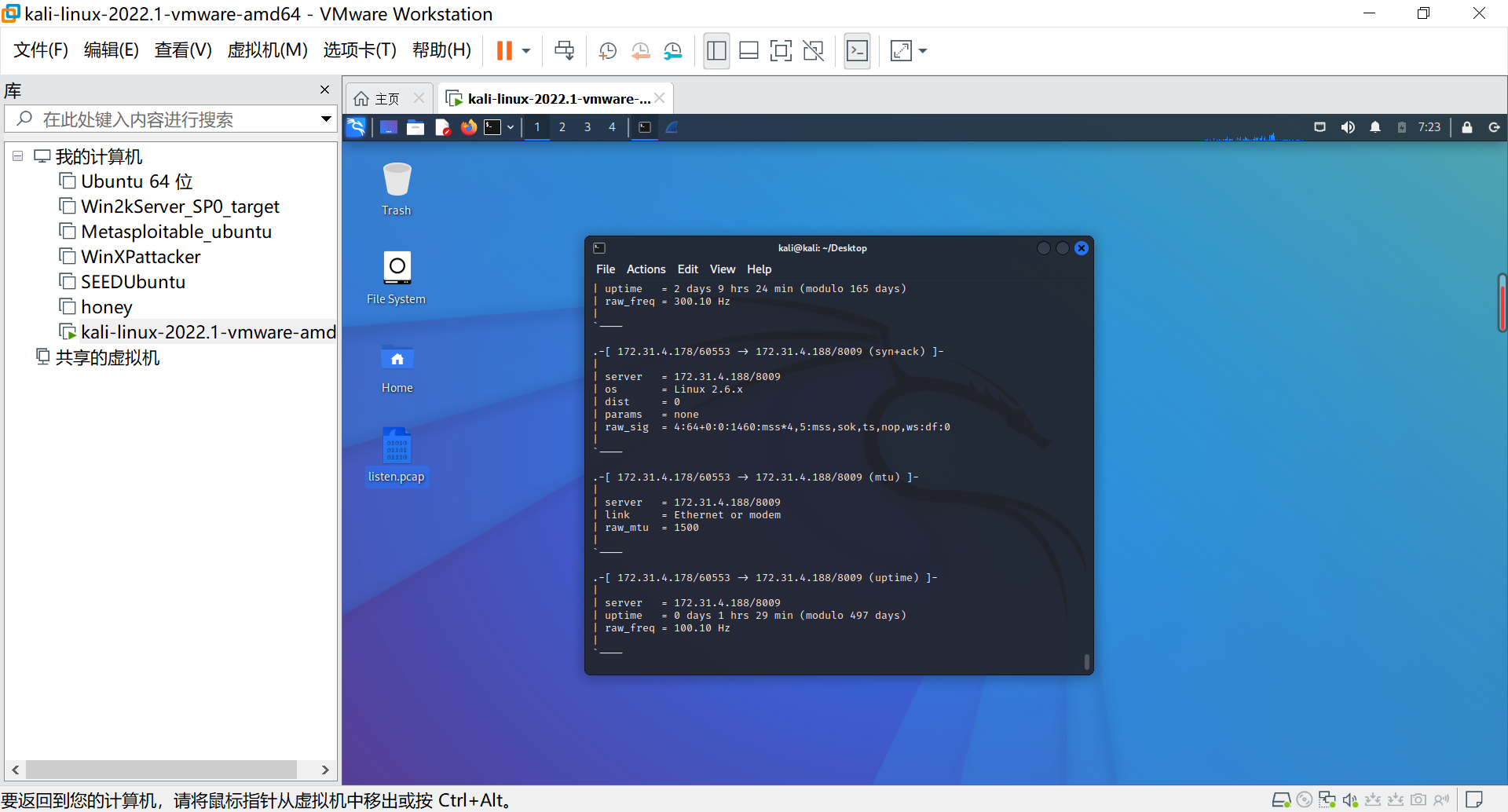

 　　iv.然后确定操作系统，使用p0f -r listen.pcap对数据包进行分析，可以从中发现探测到的操作系统版本为Linux 2.6.x：结果如下：

　　

3.学习中遇到的问题及解决

- 问题1：安装snort失败

解决方案：多次尝试各种网络上的安装方法失败后，选择了重装系统大法，重装了最新版本的kali，再次折腾更新源安装snort成功。

4.学习感悟、思考

　　通过一次次的实验，对于网络协议的分析、一些分析工具的使用我更加熟悉了，极大的锻炼了我的动手实验能力，收获很多，也让我把计算机网络的知识再次温习了。对于计算机网络的知识从课本变得更贴近现实了。
