keepalived故障

背景说明

三个 keepalived 服务组成一个高可用环境。风和日丽的下午突然通知某个生产环境 vip 不通，使用承载 vip 的主机测试服务是正常。进而推断 keepalived 导致的问题。。。

三个主机IP地址分别是：x.x.3.17 、 x.x.3.18、x.x.3.19。
VIP地址是: x.x.3.20，该地址绑定在 x.x.3.18 主机上

排查过程

  1. 三台主机 ping VIP ，有个两台主机不通(x.x.3.17, x.x.3.19)，只有一台(x.x.3.18)承载VIP主机正常

  2. 三台主机查看防火墙都是没有问题的

  3. (x.x.3.17, x.x.3.19)主机查看 arp -n | grep VIP arp缓存表。发现vip对应的mac地址(x.x.3.19主机)不对。这个mac所在主机是没有 VIP 地址的，所以 ping vip 不通

  4. (x.x.3.17, x.x.3.19)主机删除arp缓存表 arp -d VIP，抓包显示很快 x.x.3.19 主机回包


  5. 再次查看 arp -n | grep VIP ，发现还是没有学习到正确的mac。

  6. 【临时修复方法】手工设置arp缓存表 arp -s x.x.3.20 fa:16:3e:09:c8:8c

  7. 推测与(主机\交换机)有关，后续找主机同事一起排查。主机是openstack虚拟机，从宿主机上面看到 VIP 绑定在 x.x.3.19 主机上


  8. 重启keepalived恢复正常。基本上确认了，Free arp 包在底层没有收到引起 vip 还记录在旧主上。

  9. 主机同事反馈 keepalived 服务建议设置上 grap_master_delay 和 garp_master_refresh 参数。持续发生 Free arp 包

测试参数

说明: 测试主机不是生产环境的，所以IP地址不一致

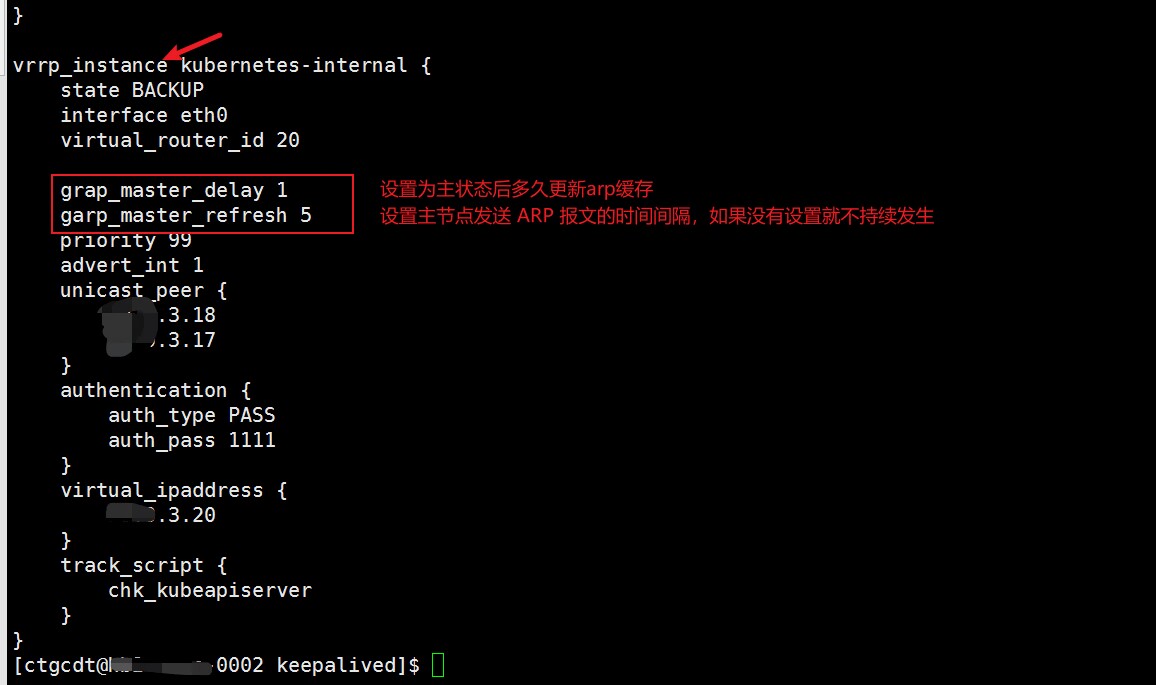

grap_master_delay 和 garp_master_refresh 参数配置在 vrrp_instance 配置下添加。配置示例

  1. keepalived不含上述两个参数测试结果 切换vip后有发free arp包，后续没有继续发



  2. keepalived含上述两个参数测试结果 切换vip后有发free arp包，后续继续发free arp数据包


测试结果：配置上两个参数会持续发送free arp包的

扩展知识

抓arp协议的数据包命令

sudo tcpdump -enn -vvv -i 【网卡名称】 'host 【VIP地址】 and arp' or vrrp

注意：

  1. 'host 【VIP地址】 and arp'：指定IP地址抓包 arp 协议，上报免费arp数据包(申报自己是主节点)；
  2. vrrp：抓 vrrp 协议数据包(keepalvied心跳检测)
  3. 当有 and 和 or 条件时，应先写 and 条件再写 or 条件

手工设置arp缓存表

# arp 命令
sudo arp -s VIP地址 承载VIP网卡对应mac地址

# ip 命令
## 替换mac地址
sudo ip neigh add 【VIP地址】 lladdr 【承载VIP网卡对应mac地址】 dev 【网卡名称】
## 新增ip缓存的mac地址
sudo ip neigh replace 【VIP地址】 lladdr 【承载VIP网卡对应mac地址】 dev 【网卡名称】

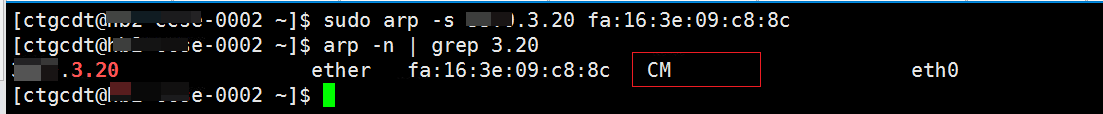

说明：arp缓存表中 Flags Mask 字段为 CM 则说明手工设置的mac地址，如果是 C 则说明学习到的mac地址

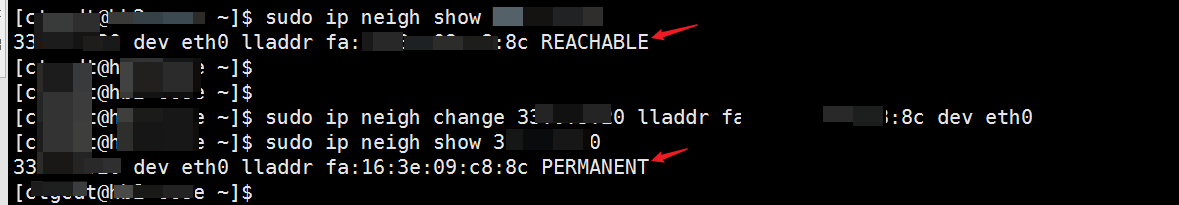

说明：最后一个字段为 REACHABLE 为服务器学习到的mac地址，如果是 PERMANENT 则为手工设置的mac地址

过滤 Free arp 数据包

arp.isgratuitous
