怪物AI-状态模式

1、技术概述

　　使用该技术的情况：在游戏开发中怪物AI逻辑的实现
学习必要性：实现怪物AI逻辑
难点：该技术只是将状态模式运用于怪物AI的实现，没有特别的难点

2、技术案例

状态模式

在面向对象系统设计中，经常会遇到依赖于状态的对象。对象的行为会根据状态的改变而改变。

例如：一个怪物（人）对象，在饿的状态：会进入吃人的状态；在暴怒的状态：会进入暴动的状态；

如果一个对象（类）是依赖于状态的，那么程序员在描述改对象的类中，通常会使用许多条件语句来覆盖所有的条件以及在这些条件下的对象的行为。

例如：

if (monster is 饿)
吃人();
else if (monster is 暴怒)
暴走();
//但是这种方法对于比较复杂的状态判断容易产生错误。

基于大量的条件语句的处理方法有很多不便之处。

首先，增加一个新的状态将会导致对类的大量修改，因此该设计不容易扩展与维护；

另外，状态的转换不明显，也可能发生编程错误。

一个有效的方法就是利用状态模式

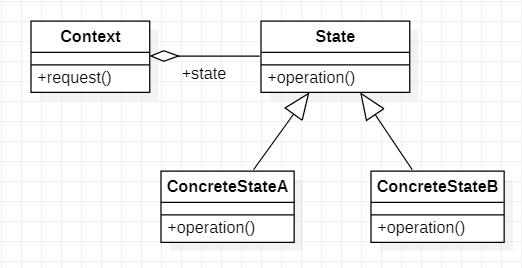

状态模式的结构类图如下：

（1）Context：定义了与客户程序的接口，它保持了一个ConcreteState的代表现在状态的实例。

（2）State：定义了状态的接口，它的各个子类封装了在各种不同状态的行为。

（3）ConcreteState子类：封装了在各种不同状态下的行为。

状态模式在实现怪物AI中的例子

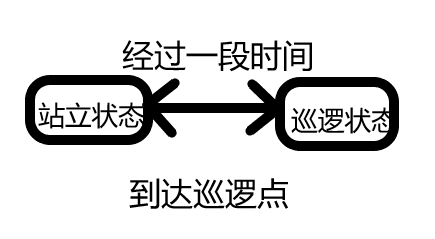

例子中，怪物只有两种装填：站立和巡逻：

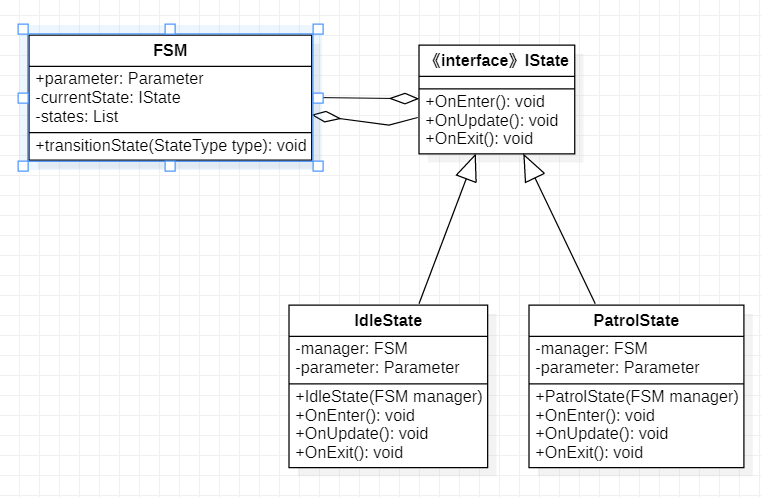

类图：

（1）FSM：相当于Context类，Finite State Machine的缩写。
　　　　属性parameter封装了怪物移动速度、血量、攻击力等数值；
　　　　currentState表示当前怪物所处的状态；
　　　　states维护了注册到FSM的状态，包括IdleState、ParolState；
　　　　transitionState()方法的作用为切换状态。

（2）IState：相当于State接口：
　　　　OnEnter()方法在进入状态时执行；
　　　　OnUpdate()方法在该状态下时执行；
　　　　OnExit()方法在退出该状态时执行。

（3）IdleState和PatrolState：
　　　　相当于ConcreteState类，类中的manager表示状态机类FSM。

具体实现：

（1）在FSM类中注册站立状态和巡逻状态，即：将两个状态类的对象添加到states中。
（2）并将当前状态currentState设置为IdleState。
（3）当要切换状态时，状态类会在OnUpdate()方法中利用其属性manager调用FSM类的transitionState()方法，切换状态；

　　transitionState()方法会利用currentState属性依次调用前一状态的OnExit()方法，和新状态的OnEnter()方法进行初始化。

Ts 代码：

1、首先两个状态类

/** 站立状态*/
export class IdleState implements IState {
    private manager: FSM = null!;
    private parameter: Parameter = null!;
    private timer: number = 0;

    public constructor(manager: FSM) {
        this.manager = manager;
        this.parameter = manager.parameter;
    }

    fight(): void {

    }

    public onEnter(): void {
        this.parameter.animator.setValue("走的动作属性", false);//停止走动画
        this.parameter.animator.setValue("站立的动作属性", true);//开始站立的动画
    }

    public onExit(): void {
        this.timer = 0;
    }

    public onUpdate(): void {
        this.timer += Time.deltaTime;
        if (this.timer >= this.parameter.idleTime) {
            this.manager.transitionState(StateType.Patrol);
        }
    }
}

/* 走状态 */
export class PatrolState implements IState {
    private manager: FSM = null!;
    private parameter: Parameter = null!;
    private patrolPosition: number = 0;

    public constructor(manager: FSM) {
        this.manager = manager;
        this.parameter = manager.parameter;
    }

    public onEnter(): void {
        this.parameter.animator.setValue("站立的动作属性", false);//停止站立动画
        this.parameter.animator.setValue("走的动作属性", true);//开始走的动画
    }

    public onExit(): void {
        this.patrolPosition++;
        if (this.patrolPosition >= this.parameter.patrolPoints.length) {
            this.patrolPosition = 0;
        }
    }

    public onUpdate(): void {
        let position = this.parameter.patrolPoints[this.patrolPosition];
        tween(this.manager.node).to(this.parameter.moveSpeed * Time.deltaTime, { position: position });

        if (math.Vec3.distance(this.manager.node.position, position) < 0.1) {
            this.manager.transitionState(StateType.Idle);
        }
    }
}

2、然年状态机类

/**

* enum StateType

export enum StateType {

//站立

Idle,

//跑路

Patrol

}


/**
 * Paramater
 * 怪物包含的参数
 */
export interface Parameter {
    //行走的速度
    moveSpeed: number;
    //站立的时间
    idleTime: number;
    //行走的点
    patrolPoints: Vec3[];
    //动作控制，这里使用的3D最新的玩偶动画
    animator: animation.AnimationController;
}

/* 怪物的有限状态机FSM */
export default class FSM extends Component {
    public parameter: Parameter = null!;

    private currentState: IState = null!;
    private states: Dictionary<StateType, IState> = new Dictionary<StateType, IState>();

    start(): void {
        this.states.add(StateType.Idle, new IdleState(this));
        this.states.add(StateType.Patrol, new PatrolState(this));

        this.transitionState(StateType.Idle);
    }

    update(): void {
        this.currentState.onUpdate();
    }

    public transitionState(type: StateType): void {
        if (this.currentState != null) {
            this.currentState.onExit();
        }
        this.currentState = this.states.tryGetValue(type);
        this.currentState.onEnter();
    }
}

Unity代码：

/* IState接口 */
public interface IState
{
    void OnEnter();
    void OnUpdate();
    void OnExit();
}

/* 站立状态 */
public class IdleState : IState
{
    private FSM manager;
    private Parameter parameter;
    private float timer;

    public IdleState(FSM manager)
    {
        this.manager = manager;
        this.parameter = manager.parameter;
    }

    public void OnEnter()
    {
    }

    public void OnExit()
    {
        timer = 0;
    }

    public void OnUpdate()
    {
        timer += Time.deltaTime;
        if (timer >= parameter.idleTime)
        {
            manager.transitionState(StateType.Patrol);
        }
    }
}

/* 巡逻状态 */
public class PatrolState : IState
{
    private FSM manager;
    private Parameter parameter;
    private int patrolPosition;

    public PatrolState(FSM manager)
    {
        this.manager = manager;
        this.parameter = manager.parameter;
    }

    public void OnEnter()
    {
    }

    public void OnExit()
    {
        patrolPosition++;
        if (patrolPosition >= parameter.patrolPoints.Length)
        {
            patrolPosition = 0;
        }
    }

    public void OnUpdate()
    {
        manager.transform.position = Vector2.MoveTowards(manager.transform.position,
           parameter.patrolPoints[patrolPosition].position, parameter.moveSpeed * Time.deltaTime);
        if (Vector2.Distance(manager.transform.position, parameter.patrolPoints[patrolPosition].position) < 0.1f)
        {
            manager.transitionState(BeeStateType.Idle);
        }
    }
}

/* 状态枚举 */
public enum StateType
{
      Idle,Patrol
}
/* 怪物包含的参数 */
public class Parameter
{
       public float moveSpeed;
    public float idleTime;
       public Transform[] patrolPoints;
       public Animator animator;
}
/* 怪物的有限状态机FSM */
public class FSM : MonoBehaviour
{
    public Parameter parameter;

    private IState currentState;
    private Dictionary<StateType, IState> states = new Dictionary<StateType, IState>();

    void Start()
    {
        states.Add(StateType.Idle, new IdleState(this));
        states.Add(StateType.Patrol, new PatrolState(this));

        transitionState(StateType.Idle);
    }

    void Update()
    {
        currentState.OnUpdate();
    }

    public void transitionState(StateType type)
    {
        if (currentState != null)
        {
            currentState.OnExit();
        }
        currentState = states[type];
        currentState.OnEnter();
    }
}
