过采样倍数带来的snr提升换算仿真

前言：用于搞不清楚过采样与没有过采样时怎么换算snr的选手通过仿真验证。最后介绍了实际接收机模型如何仿真，这部分希望对此不清楚的选手认真观看。

没有成形滤波器时，\(snr\)记为\(snr_0\)，有成形滤波器记为\(snr_1\)，成形滤波器过采样倍数(每个符号采样点数)为\(sps\)
则换算关系为:\(snr_0=snr_1+10*\log_{10}(sps)\)

fprintf('\n');
x=randi([0 1],1000,1);
x=qammod(x,2);
sps=10;
rrc=rcosdesign(0.22,10,sps,"sqrt");
rrc=sqrt(sps)*rrc;
x=upsample(x,sps);
x=filter(rrc,1,[x;zeros(floor(length(rrc)/2),1)]);
x=x(floor(length(rrc)/2)+1:end);
noise = randn(size(x));
fprintf('信道SNR：0 dB\n\n');
fprintf('信道：噪声平均值：%.4f; 信号平均值：%.4f\n\n',rms(noise),rms(x));
noise_filter = filter(rrc,1,[noise;zeros(floor(length(rrc)/2),1)]);
noise_filter=noise_filter(floor(length(rrc)/2)+1:end);
fprintf('最佳采样点噪声平均值：%.4f\n \n',rms(noise_filter(1:sps:end)));
y = filter(rrc,1,[x;zeros(floor(length(rrc)/2),1)]);
y=y(floor(length(rrc)/2)+1:end);
fprintf('最佳采样点信号平均值：%.4f\n \n',rms(y(1:sps:end)));
snr = 20*log10(rms(y(1:10:end))/rms(noise_filter(1:sps:end)));
fprintf('过采样倍数：%3d; rx snr = %.2f dB\n',sps,snr);

运行结果为：

信道SNR：0 dB

信道：噪声平均值：0.9964; 信号平均值：0.9996

最佳采样点噪声平均值：3.2876

最佳采样点信号平均值：9.9935

过采样倍数： 10; rx snr = 9.66 dB

在实际通信系统中，过采样增益不存在，代码仿真中看到了过采样增益，原因在于对于不同过采样倍数，对应的ADC采样率不同，而代码中产生了同样的噪声功率，导致噪声谱密度降低了，看起来带来了增益。
实际上，接收机底噪谱密度为常数，与噪声温度T和接收机带宽有关，计算公式为$$P_n = 10lg (KTW) ＋ NF$$
\(k_B\)为玻尔兹曼常数，T为噪声温度，NF为噪声系数。
噪声谱密度为$$N_0=10lg (KTW) ＋ NF - 10lg(W) = 10lg (KT) + NF$$
下面的代码模拟了真实的ADC情况，运行后可以看到，改变Fs，会影响接收机接收到的噪声功率，但在成形滤波器后，会滤除掉带外噪声，不会影响接收端的信噪比。

fprintf('\n');
x=randi([0 3],1000,1);
x=qammod(x,4,'UnitAveragePower',1);
Fs=5e6;%采样率 Hz
Rs=5e5;%符号速率 symbol/s
sps=Fs/Rs;
beta = 0.22;
rrc=rcosdesign(beta,10,sps,"sqrt");
rrc=sqrt(sps)*rrc;
x=upsample(x,sps);
x=filter(rrc,1,[x;zeros(floor(length(rrc)/2),1)]);
x=x(floor(length(rrc)/2)+1:end);
txPowerdB = -90;%dBm
txPower = 10^(txPowerdB/10);
x=sqrt(txPower)*x;
NF=4;%dB
N0=-173.9+NF;%dBm/Hz
Pn=10^(N0/10)*Fs;
noise = (randn(size(x))+1i*randn(size(x)))*sqrt(0.5)*sqrt(Pn);
channel_snr = 20*log10(rms(x)/rms(noise));
fprintf('信道：噪声平均功率：%.2f dBm; 信号平均功率：%.2f dBm\n\n',20*log10(rms(noise)),20*log10(rms(x)));
fprintf('信道SNR：%.2f dB\n\n',channel_snr);
noise_filter = filter(rrc,1,[noise;zeros(floor(length(rrc)/2),1)]);
noise_filter=noise_filter(floor(length(rrc)/2)+1:end);
fprintf('最佳采样点噪声平均功率：%.2f dBm\n \n',20*log10(rms(noise_filter(1:sps:end))));
y = filter(rrc,1,[x;zeros(floor(length(rrc)/2),1)]);
y=y(floor(length(rrc)/2)+1:end);
fprintf('最佳采样点信号平均功率：%.2f dBm\n \n',20*log10(rms(y(1:sps:end))));
snr = 20*log10(rms(y(1:sps:end))/rms(noise_filter(1:sps:end)));
fprintf('过采样倍数： %3d; rx snr = %.2f dBm\n',sps,snr);



%%
% 对感兴趣的信号时间区域进行索引

yy=noise+x;
x_ROI = yy(:);
sampleRate = Fs; % Hz
leakage = 1;
% 计算频谱估计值
% 不带输出参数运行该函数调用以绘制结果
[Px_ROI, Fx_ROI] = pspectrum(x_ROI,sampleRate, ...
    'FrequencyLimits',[-sampleRate/2 sampleRate/2], ...
    'Leakage',leakage);
plot(Fx_ROI/1e6,10*log10(Px_ROI))
xlabel('Frequency(MHz)');
ylabel('dB')
head = sprintf('Fs = %d MHz',Fs/1e6);
title(head)

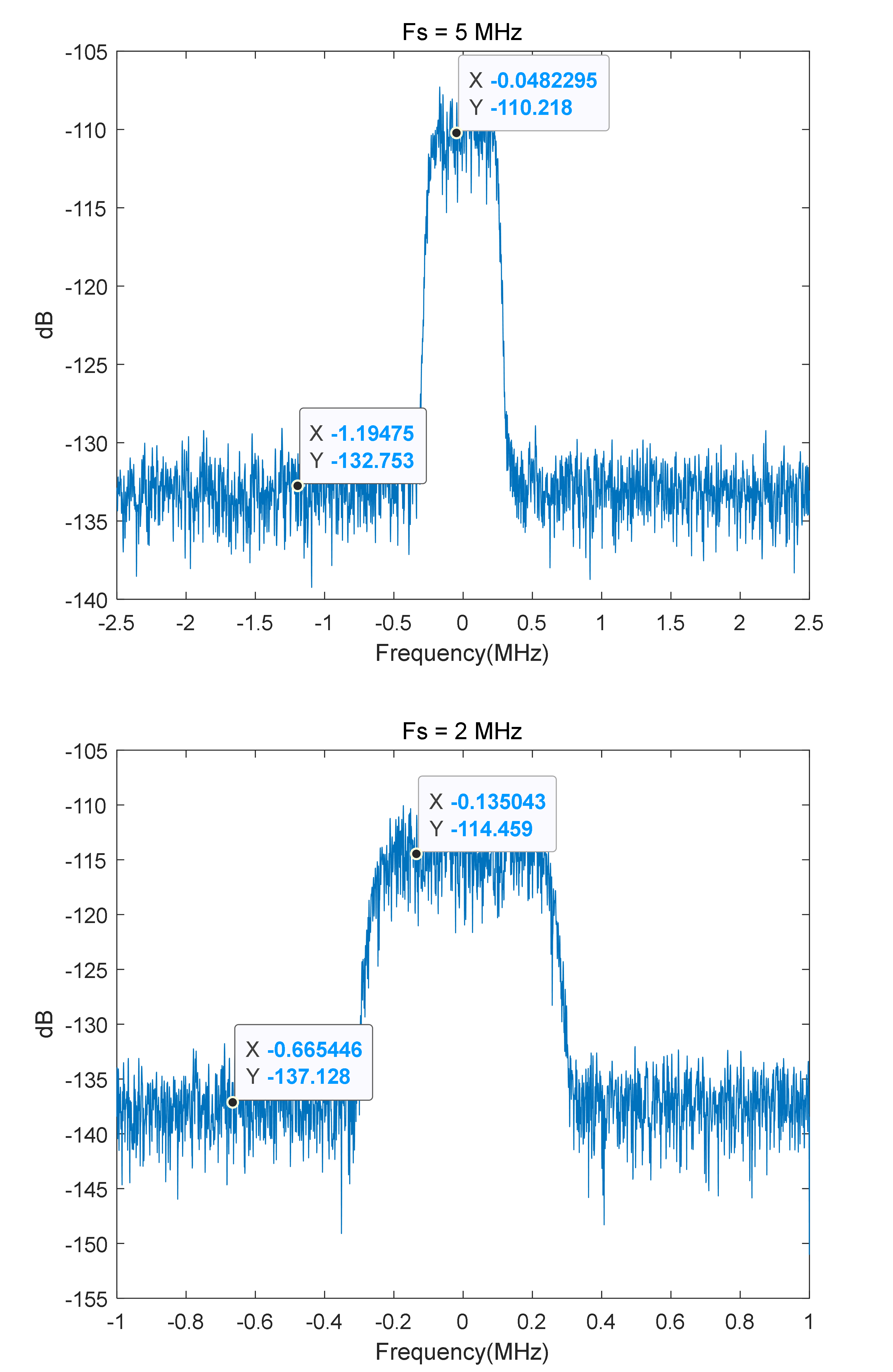

修改\(Fs\)为\(2e6\)和\(5e6\)，绘制对应的频谱图，结果可以看到如下图。

代码输出结果为

% 2M
>> rrc_snr_test

信道：噪声平均功率：-107.03 dBm; 信号平均功率：-90.00 dBm

信道SNR：17.02 dB

最佳采样点噪声平均功率：-101.04 dBm

最佳采样点信号平均功率：-77.96 dBm

过采样倍数：   4; rx snr = 23.08 dBm
%5M
>> rrc_snr_test

信道：噪声平均功率：-102.83 dBm; 信号平均功率：-90.00 dBm

信道SNR：12.83 dB

最佳采样点噪声平均功率：-92.57 dBm

最佳采样点信号平均功率：-70.01 dBm

过采样倍数：  10; rx snr = 22.56 dBm
