用户设备Fbmem.c分析之LCD驱动

改章节个人在北京吃饭的时候突然想到的...这段时间就有想写几篇关于用户设备的笔记，所以回家到之后就奋笔疾书的写出来发布了

    Fbmem.c分析----LCD

    一、媒介

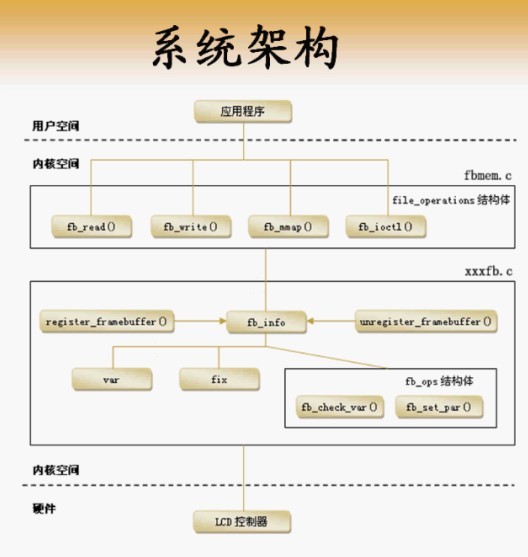

    之前已经分析过了framebuffer设备驱动的加载与卸载，那么究竟用户层是怎么与Kernel交互的呢？也就是说怎么停止图像传输的。LCD的系统架构图很好的说明了这一切，因此定位到fbmem.c。





    二、代码分析

    1、在sprdfb_main.c文件中注册了帧缓冲设备

          ret = register_framebuffer(fb);



    2、register_framebuffer函数中registered_fb[i] = fb_info;初始化了一个全局的fb_info。



    3、Kernel初始化时对fbmem停止了初始化

    static int __init fbmem_init(void)

    {

          proc_create("fb", 0, NULL, &fb_proc_fops);



          if (register_chrdev(FB_MAJOR,"fb",&fb_fops))

               printk("unable to get major %d for fb devs\n", FB_MAJOR);



          fb_class = class_create(THIS_MODULE, "graphics");

          if (IS_ERR(fb_class)) {

               printk(KERN_WARNING "Unable to create fb class; errno = %ld\n", PTR_ERR(fb_class));

               fb_class = NULL;

          }

          return 0; }

    a、这里在proc文件夹下了创立了一个设备文件，用来供给系统中有关进程的信息;

    b、注册字符设备，供给fb设备的操纵方法，

    c、创立类



    4、fb_ops成员函数如下：

    static const struct file_operations fb_fops = {

          .owner =    THIS_MODULE,

          .read =      fb_read,

          .write =     fb_write,

          .unlocked_ioctl = fb_ioctl,

    #ifdef CONFIG_COMPAT

          .compat_ioctl = fb_compat_ioctl,

    #endif

          .mmap =         fb_mmap,

          .open =           fb_open,

          .release =  fb_release,

    #ifdef HAVE_ARCH_FB_UNMAPPED_AREA

          .get_unmapped_area = get_fb_unmapped_area,

    #endif

    每日一道理
当浮华给予我们过多欺骗，现实中的虚假几乎让我们忘却了真的存在，是真情唤回了迷离的心，是真情带给了我们最纯、最真的感觉，它流露的是美的誓言，渗透的是永恒执著的真爱。

    #ifdef CONFIG_FB_DEFERRED_IO

          .fsync =     fb_deferred_io_fsync,

    #endif

    };

    为用户供给了读写、控制、映射、打开和关闭。

    5、用户一开始需要打开fb设备，对应于fb_open

    static int

    fb_open(struct inode *inode, struct file *file)

    __acquires(&info->lock)

    __releases(&info->lock)

    {

          int fbidx = iminor(inode);

          struct fb_info *info;

          int res = 0;



          if (fbidx >= FB_MAX)

               return -ENODEV;

          info = registered_fb[fbidx];

          if (!info)

               request_module("fb%d", fbidx);

          info = registered_fb[fbidx];

          if (!info)

               return -ENODEV;

          mutex_lock(&info->lock);

          if (!try_module_get(info->fbops->owner)) {

               res = -ENODEV;

               goto out;

          }

          file->private_data = info;

          if (info->fbops->fb_open) {

               res = info->fbops->fb_open(info,1);

               if (res)

                     module_put(info->fbops->owner);

          }

    #ifdef CONFIG_FB_DEFERRED_IO

          if (info->fbdefio)

               fb_deferred_io_open(info, inode, file);

    #endif

    out:

          mutex_unlock(&info->lock);

          return res;

    }

    info = registered_fb[fbidx];获取了帧缓冲设备注册时的fb_info，也就是sprdfb_main.c中注册的fb_info信息。



    6、打开之后，用户就可以通过映射mmap，将显示缓冲区映射到用户空间，从而使得用户空间可以直接操纵显示缓冲区，而省去一次用户空间到内核空间的内存复制进程。



    7、read write ioctl这里就不再深刻分析，有兴趣可以看源代码。



    三、总结

    用户打开fb总体流程如下图所示
