实验1 用机器指令和汇编指令编程

一、教材实验1

(1)实验任务1

用A命令将指令写入内存，用T命令逐条观察CPU中相关寄存器内容的变化

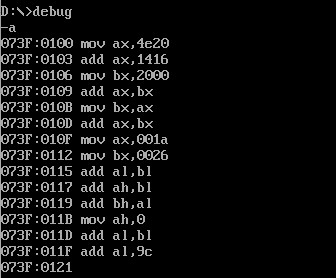

程序段如下：

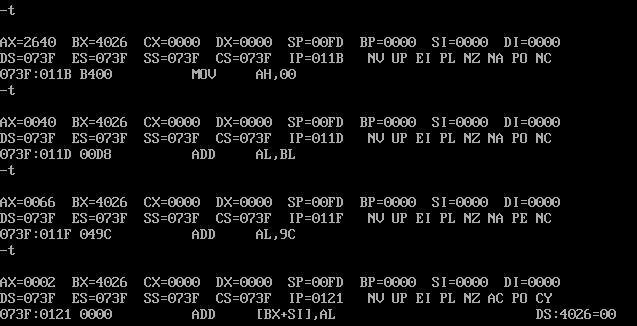

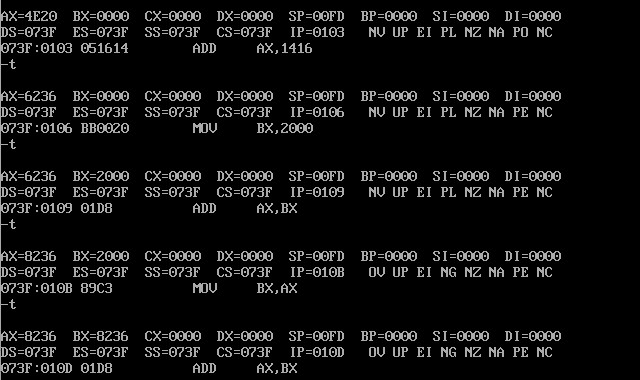

再用T命令逐一查看寄存器内容的变化：

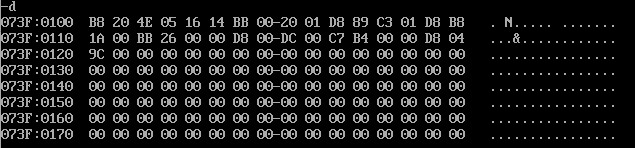

通过d指令可以查看存储单元存储的机器码



我们可以将073f：0121的存储的内容与刚才输入的汇编指令的机器码进行一一对应，可以发现，这些存储单元存储的就是汇编指令的机器码

 (2)实验任务2

利用汇编指令计算2的8次方

汇编程序段：



 通过t指令查看最终结果



 通过该图片可以看出，AX寄存器的值为0100，AX为8位的寄存器，则AX寄存器10进制值为2的8次方，即为256。

(3)实验任务3

PC机主板上的ROM中写有一个生产日期，在内存FFF00~FFFFFH的某几个单元中，请找到这个生产日期并试图改变它。

汇编程序段：



 由运行结果最后一行的01/01/92可以看出这就是我们想要找到的存储单元。

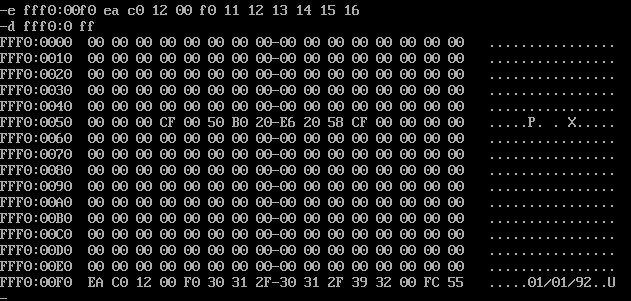

那我们尝试修改一下日期对应的存储单元内容



 可以发现我们是无法修改这些存储单元的内容的，题目早已给出我们答案，即生产日期是写入在ROM中的，只读而不可写。

(4)实验任务4

向内存从B8100H开始的单元中填写数据，请先填写不同的数据，观察产生的现象；再改变填写的地址，观察产生的现象。

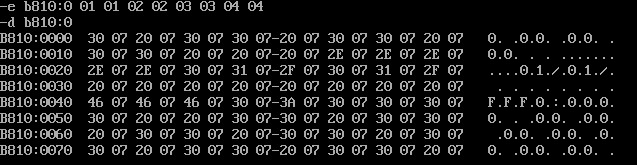

 尝试填写不同的数据

 、

可以看出有几行右边的显式内容发生了改变。

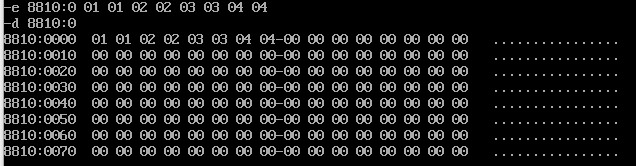

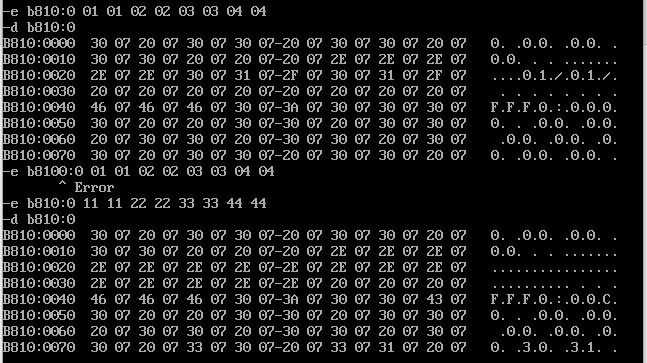

尝试改变填写的地址



 可以看出这次确实是发生改变了。

我去查询了一下，8086地址0~7FFFH为RAM空间，而A000H~FFFFH为ROM空间，不可以修改。

二、教材实验2



 (1)实验任务1

A、使用e命令修改内存单元0022:0~0022:f的值，及修改后查看的部分。

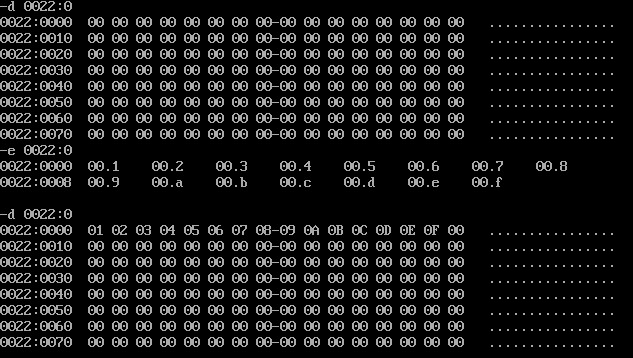

先用d命令查看原先0022：0单元里面的内容，再进行修改

 修改完之后进行比对，由图可得，确实是正确写入的操作。

 B、使用debug，将程序段写入内存，逐条执行，得出实际寄存器中的值。

首先先用e命令修改前七个单元的内容

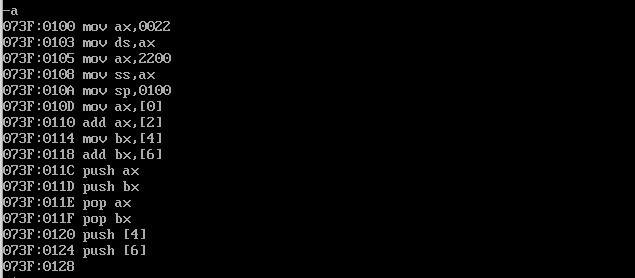

 再用a命令输入指令调试

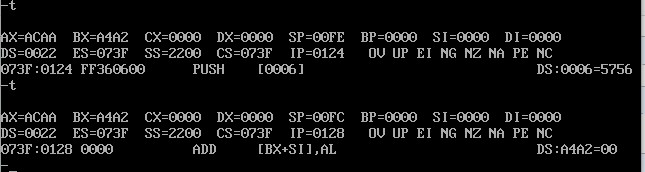

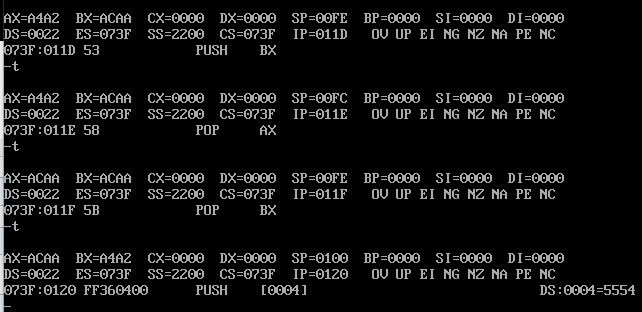

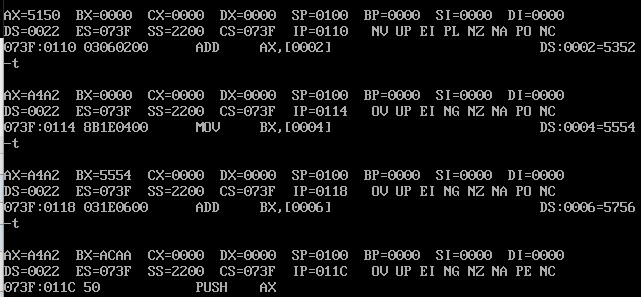

使用T指令监察得出各个寄存器的值的变化。





 由图可得；

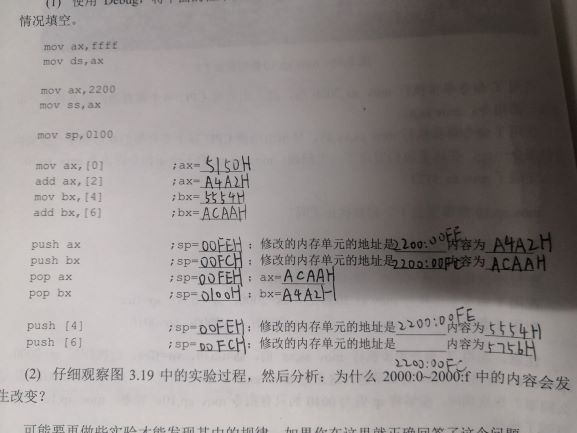

 观察结果，再结合自己的计算，实验结果是正确的。

C、观察并解答为什么2000：0~2000：f中的内容会发生改变？

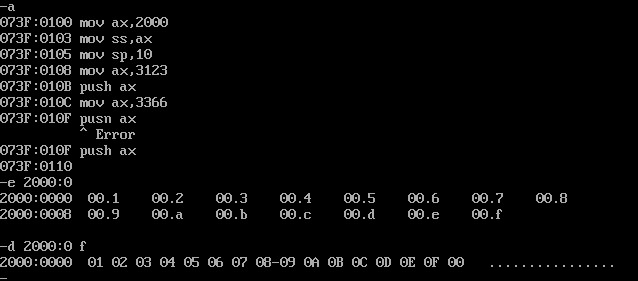

使用a命令输入7行指令并用e指令修改2000：0~2000：f单元的值

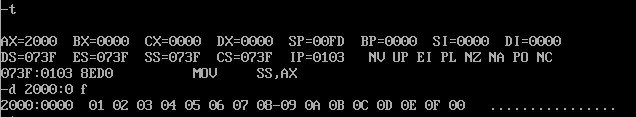

 然后用t命令监察，再用d指令观察2000：0  f内容的变化

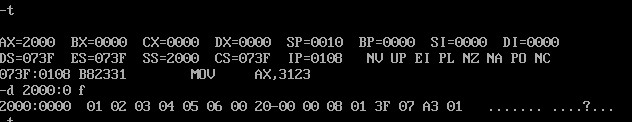

此时还没有变化，继续执行

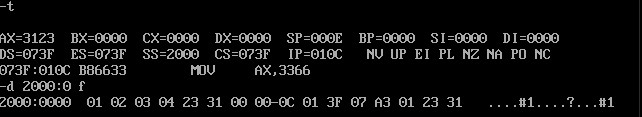

可以看到此时中间00 20是对应了ax的值 后面的08 01是对应了IP的值 3F 07对应了CS的值，继续执行



 ax、ip值发生变化，存储单元的值也相应发生了变化

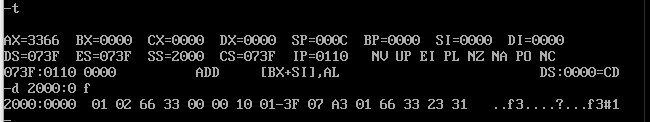

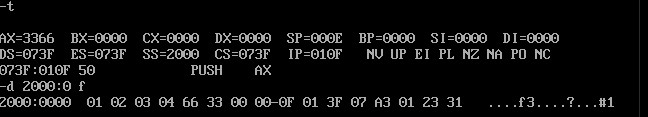

 随着本次操作ax的入栈，可以发现，数据都往前面移动了两个单元





 ax变化，代表ax寄存器的存储单元值也发生了变化



 再次入栈，数据再次往前移动两个单元。

问题分析：

前三行汇编指令的功能：

mov ax,2000
mov ss,ax    设置栈的段地址，用ax作为中转向段寄存器ss送入数据
mov sp,10  设置栈顶的偏移地址，所以sp=0010H

初始时栈顶：2000：0010  栈顶2000：000E

对于2000：0 f变化的分析：

从执行指令的过程来看，这些存储单元的变化就是从mov sp,10开始的，而且有6个存储单元分别表示了三个寄存器的值，而随着ax的入栈，数据也会随着往前移动。

三、实验总结

个人觉得这次实验还是比较难的，而且量比较大，将书上两个实验结合成了一个实验。主要还是对教学内容的理解不够，导致有时候会对实验的结果产生疑问。所以，实验课还是必须要在理论课的基础上的，如果没有理论课的基础，那么实验课就做的没有任何价值。
